课件36张PPT。显微镜的结构与使用P166使用导航认识显微镜使用显微镜使用注意事项操作技能你好!

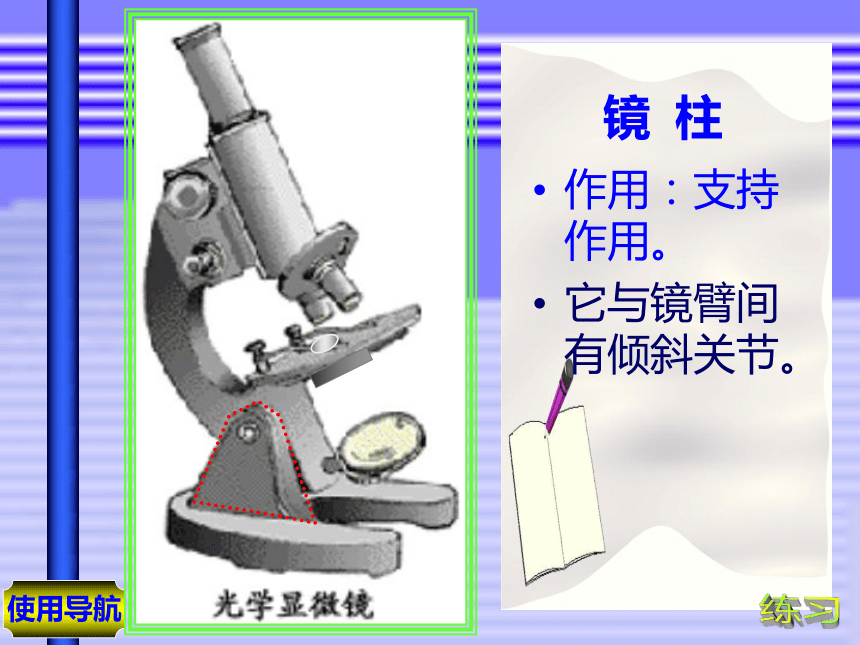

请点击你所要认识的显微镜的部位认识显微镜练习镜座作用:稳定显微镜。练习镜 柱作用:支持作用。

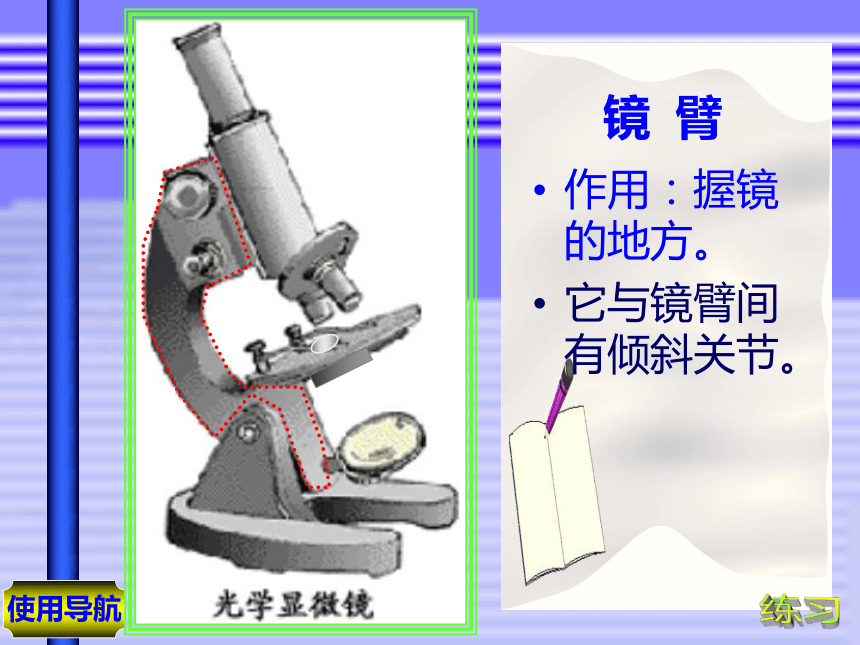

它与镜臂间有倾斜关节。练习镜 臂作用:握镜的地方。

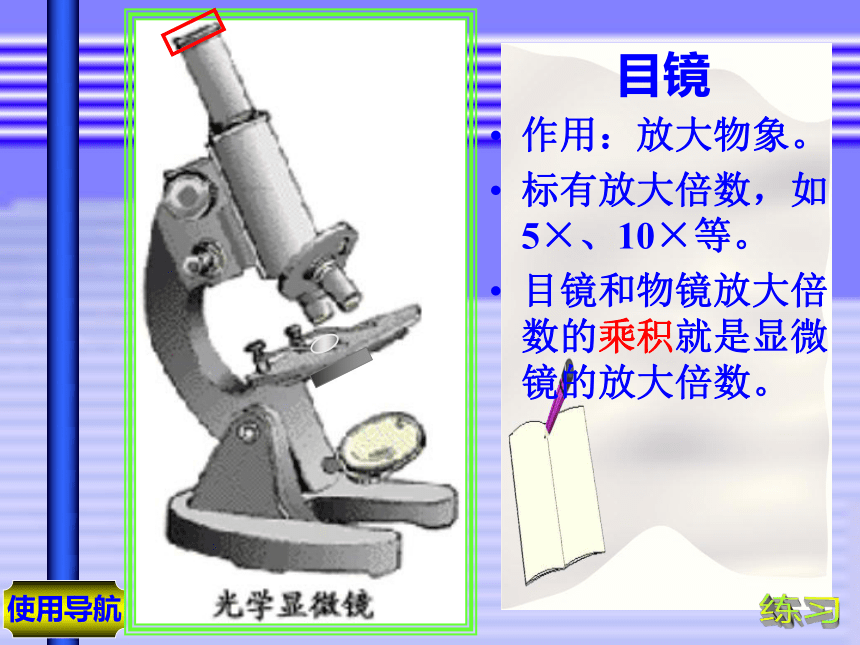

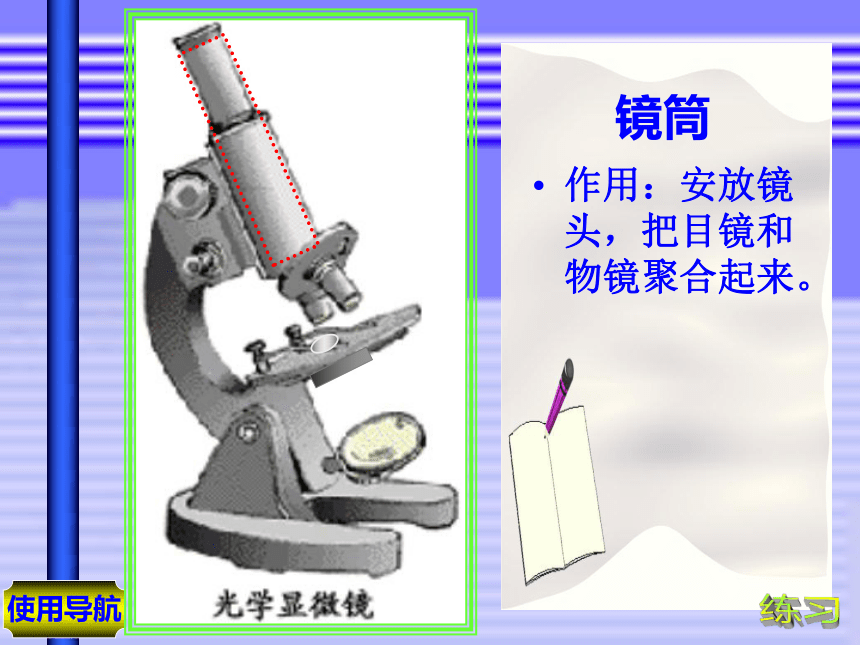

它与镜臂间有倾斜关节。练习镜筒作用:安放镜头,把目镜和物镜聚合起来。练习目镜作用:放大物象。
标有放大倍数,如5×、10×等。

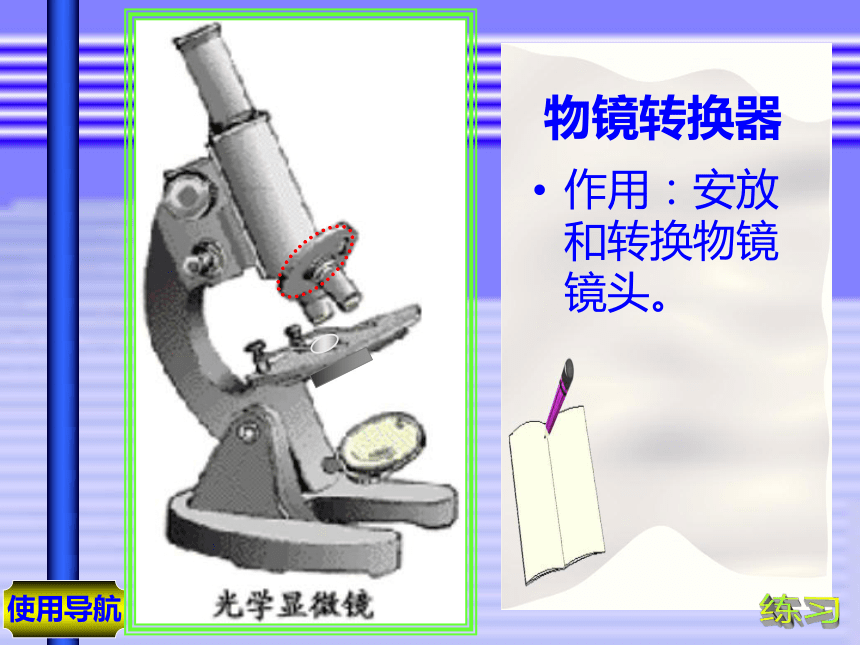

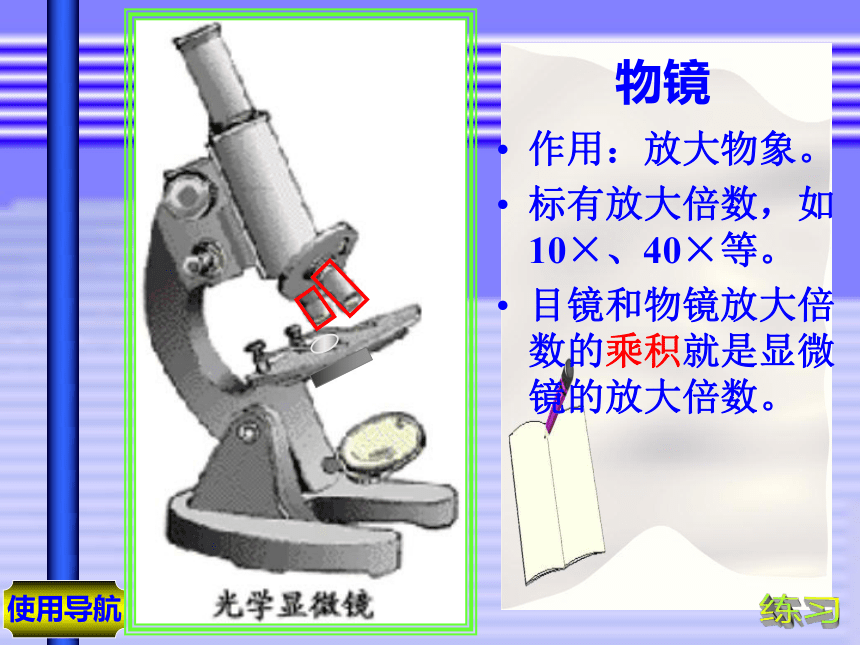

目镜和物镜放大倍数的乘积就是显微镜的放大倍数。练习物镜转换器作用:安放和转换物镜镜头。练习物镜作用:放大物象。
标有放大倍数,如10×、40×等。

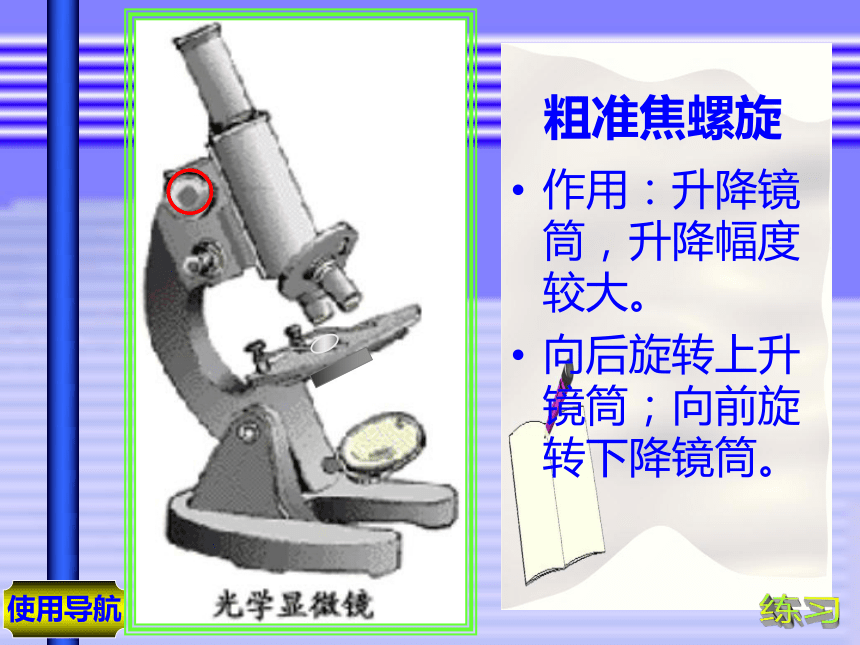

目镜和物镜放大倍数的乘积就是显微镜的放大倍数。练习粗准焦螺旋作用:升降镜筒,升降幅度较大。

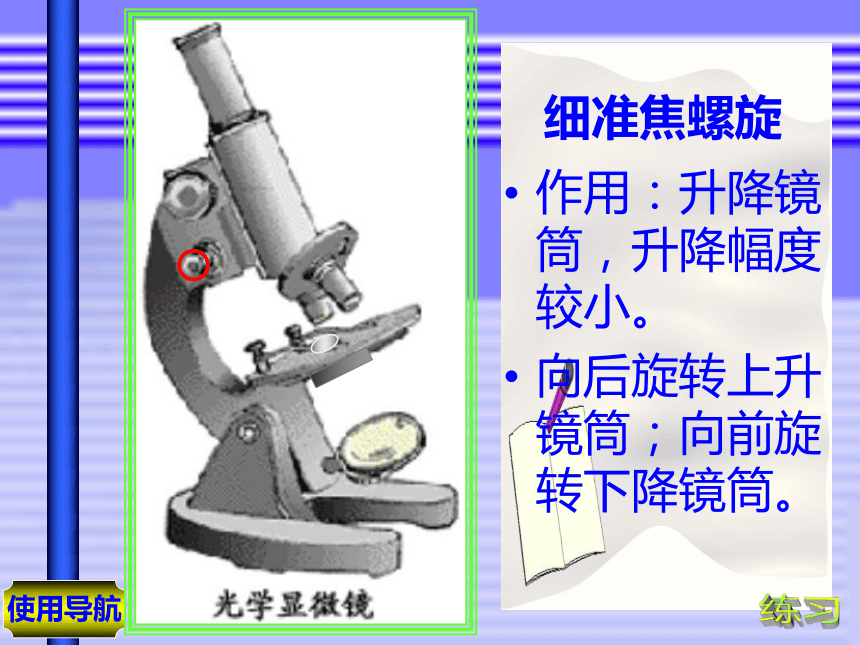

向后旋转上升镜筒;向前旋转下降镜筒。练习细准焦螺旋作用:升降镜筒,升降幅度较小。
向后旋转上升镜筒;向前旋转下降镜筒。练习载物台作用:安放玻片标本。
中间有通光孔。练习通光孔作用:使光线通过。练习压片夹作用:固定玻片标本。练习遮光器作用:有大小不等的光圈,调节通光量。练习反光镜作用:反射光线。
有平面镜、凹面镜两种,都可采集光线。练习1、目镜2、粗准焦螺旋3、细准焦螺旋4、镜臂5、物镜6、镜柱7、镜座8、镜筒9、压片夹10、载物台11、遮光器12、反光镜使用导航各部分名称使用显微镜1、准备 将显微镜平稳地放在身前的实验桌上,略偏左,使镜臂对着身体,镜筒向前。
(如右图所示)注意事项next使用显微镜1、准备2、对光①转动物镜转换器,使低倍镜对准通光孔,转动粗准焦螺旋,使低倍镜前端距载物台约1-2厘米的距离。(如右图所示)注意事项next使用显微镜2、对光②将光圈放大;让左眼朝目镜里注视,同时用手将反光镜转向光源;调节反光镜,直至从目镜里看到一个白色明
亮的圆形视野。
(如右上图所示)注意事项next1、准备观察过程中右眼也要睁开。使用显微镜2、对光将玻片标本放在载物台上,使待检查部分位于通光孔中心,压片夹压住载玻片两端。
(如右图所示)3、低倍镜观察①注意事项next1、准备使用显微镜两眼从侧面注视(物镜),将物镜降至距标本约0.5厘米时停止。(如右图所示)3、低倍镜观察②注意事项next1、准备2、对光使用显微镜用左眼朝目镜里观察,同时转动粗准焦螺旋,缓慢上升镜筒,直到视野中出现物象,
再用细准焦螺旋调节。
(如右图所示)3、低倍镜观察③注意事项next1、准备2、对光观察过程中两眼都要睁开。使用显微镜3、低倍镜观察4、高倍镜观察①细胞分裂中期注意事项next1、准备2、对光先将低倍镜下找到所需观察的物象,把要进一步放大的部位移到视野正中央。
(如上图所示)再转动物镜转换器……使用显微镜转动转换器,使高倍镜到位。调节反光镜和光圈,使光照明亮,再微微调节细准焦螺旋,直到物象清晰。
(如上图所示)4、高倍镜观察②注意事项next1、准备2、对光3、低倍镜观察使用显微镜5、显微镜复原4、高倍镜观察注意事项 用擦镜纸揩净目镜和物镜,用清洁纱布揩净镜体。再转动转换器,把两个物镜偏到两旁,并将镜筒下降,然后将显微镜平稳地放入镜箱内保存。begin1、准备2、对光3、低倍镜观察使用注意事项1、取送显微镜时,应右手握住镜臂,
左手托住镜座,轻拿轻放。切勿用
一只手斜提,前后摆动,防止目镜
滑出跌落。
2、揩试目镜、物镜和反光镜上的灰
尘或污物,必须使用专用的擦镜纸。
切勿用手指、手帕、纱布和普通纸擦。返回next使用注意事项3、镜头的切换一定要使用转换器,以免使
光轴发生弯曲或弄脏镜头。
4、镜检时,如有必要使镜筒倾斜,注意倾
斜角度不能超过45?,以免整个镜体重心
不稳而翻倒。
5、转动粗、细准焦螺旋时,不要用力过猛,
以防止机件损伤,调节失灵。返回next使用注意事项6、镜检时,坐姿端正,一般用左眼观察物
象,用右眼看着实验报告纸画图。两眼
须同时睁开,以减少疲劳。
7、切忌一面从目镜进行观察,一面使镜筒
下降,这样容易使物镜与玻片标本碰撞
而损坏;也不能持续转动粗准焦螺旋,
使镜筒一直上升,这样会使镜筒内的齿
板和齿轮脱钩,以致镜筒跌出。返回next使用注意事项8、载物台要保持清洁干燥。如使用新鲜材
料做临时装片,必须在载玻片上加盖盖
玻片。切勿让材料、水滴、试剂接触物
镜和载物台。如沾上,应立即揩擦干净,
以免镜头等被污染和腐蚀。
9、在高倍镜下调节焦距时,切勿使用粗准
焦螺旋,以免压坏标本,损坏物镜。返回next使用注意事项10、高倍镜使用完毕,必须先上升
镜筒,移开镜头后再取出玻片标本,
以免取玻片时擦损镜头的镜面。
11、绝对禁止随意取出目镜或拆下
显微镜的其他部件,以免灰尘掉入
镜筒、部件落或损坏。返回begin操作技能2、 如何尽快使物象移到视野中央?1、如何操作使物象更容易找到?操作技能1、如何操作使物象更容易找到? 如右图所示,在放置载玻片时,使观察对象置于通光孔的中央。 因为,通光孔的中央与物镜的光轴在一条直线上,通过调节准焦螺旋,就比较容易找到物象。返回操作技能2、 如何尽快使物象移到视野中央?如上图,物象在视野的下方,若要移至中央,则装片应向镜臂方向(向下)移动。装片移动方向与视野中物象移动方向是相反的。返回显微镜的结构与使用The End使用导航(请大家观察各种细胞的永久装片)
