显微镜的使用[上学期]

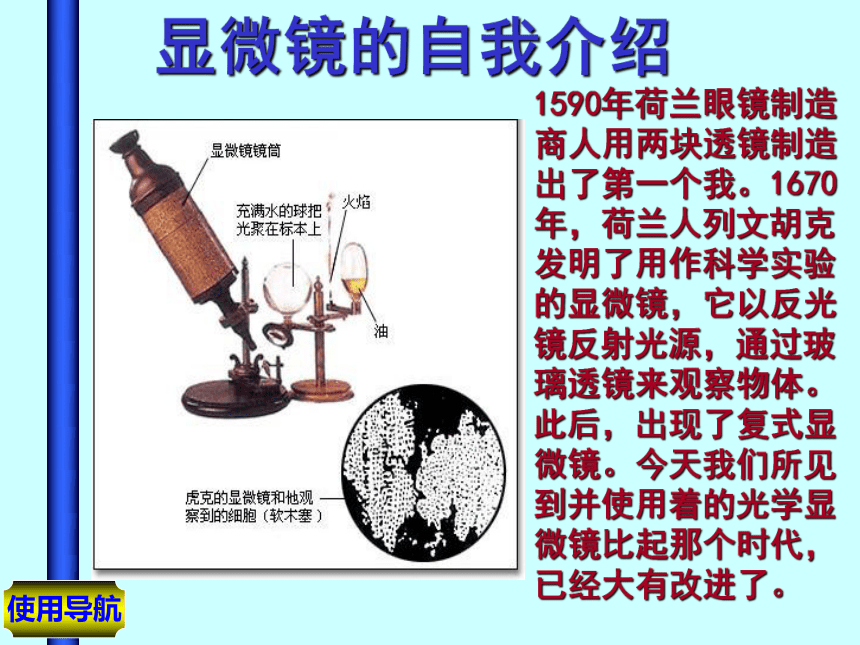

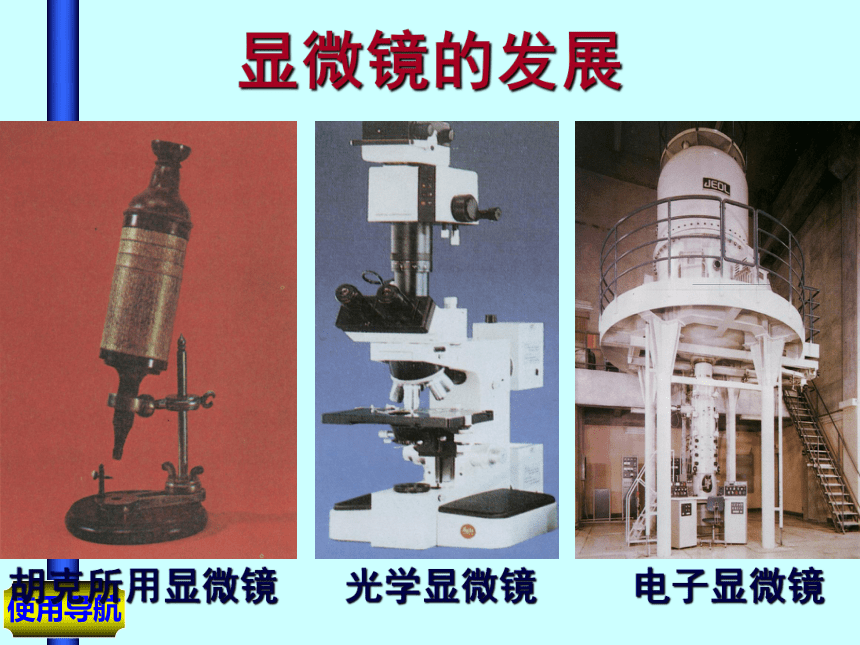

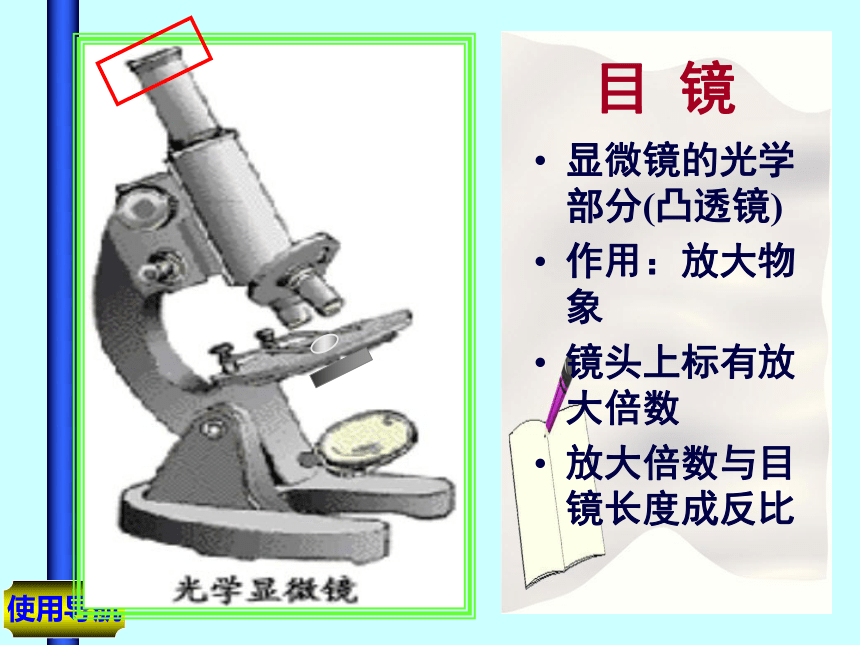

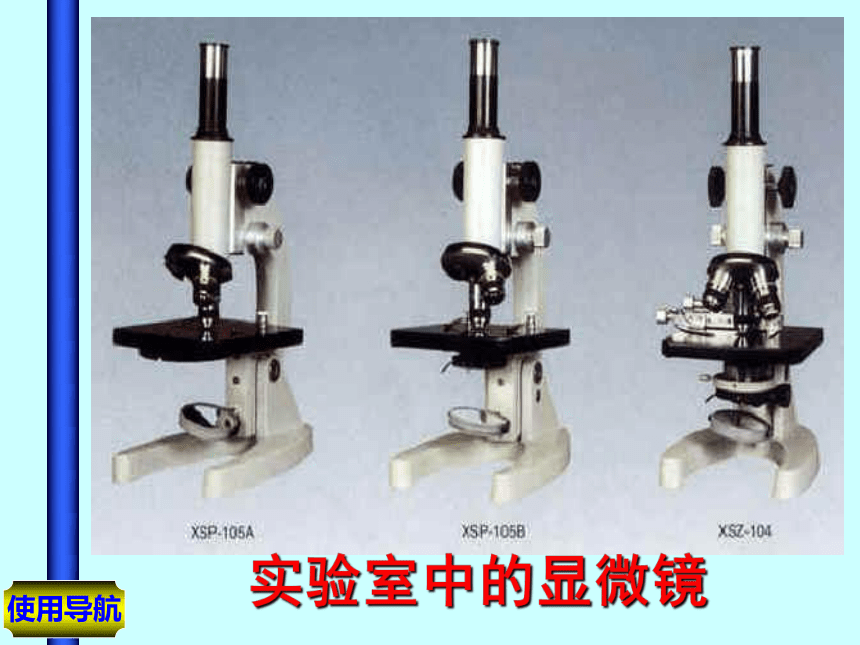

课件41张PPT。显微镜的结构与使用1590年荷兰眼镜制造商人用两块透镜制造出了第一个我。1670年，荷兰人列文胡克发明了用作科学实验的显微镜，它以反光镜反射光源，通过玻璃透镜来观察物体。此后，出现了复式显微镜。今天我们所见到并使用着的光学显微镜比起那个时代，已经大有改进了。 显微镜的自我介绍胡克所用显微镜光学显微镜电子显微镜显微镜的发展实验室中的显微镜目 镜显微镜的光学部分(凸透镜)
作用：放大物象
镜头上标有放大倍数

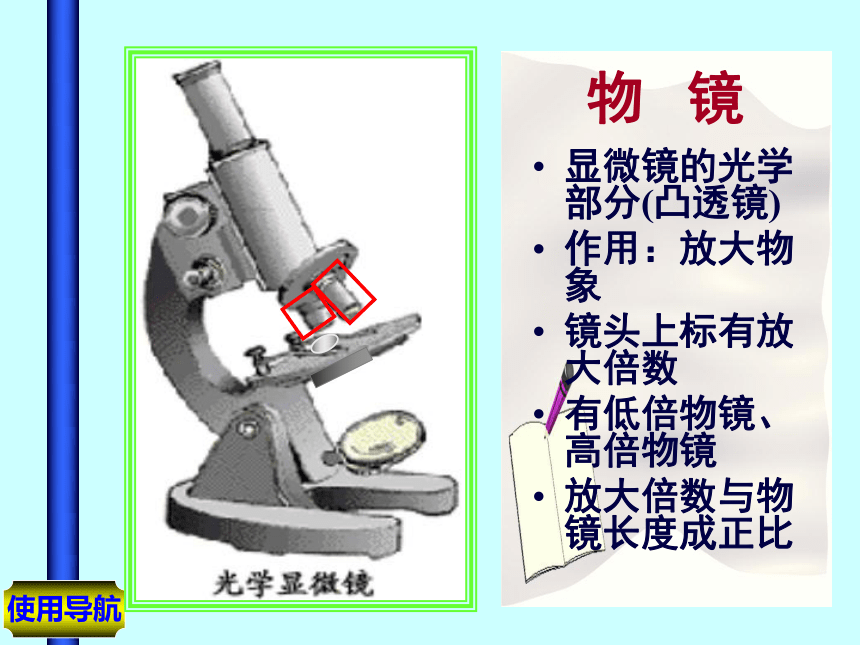

放大倍数与目镜长度成反比物 镜显微镜的光学部分(凸透镜)
作用：放大物象
镜头上标有放大倍数
有低倍物镜、高倍物镜

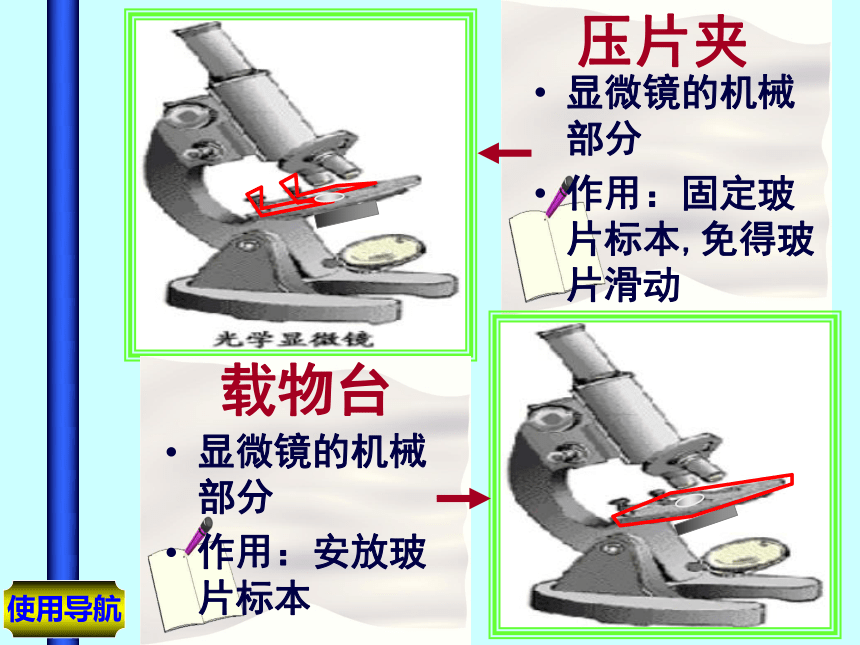

放大倍数与物镜长度成正比压片夹显微镜的机械部分
作用：固定玻片标本,免得玻片滑动载物台显微镜的机械部分

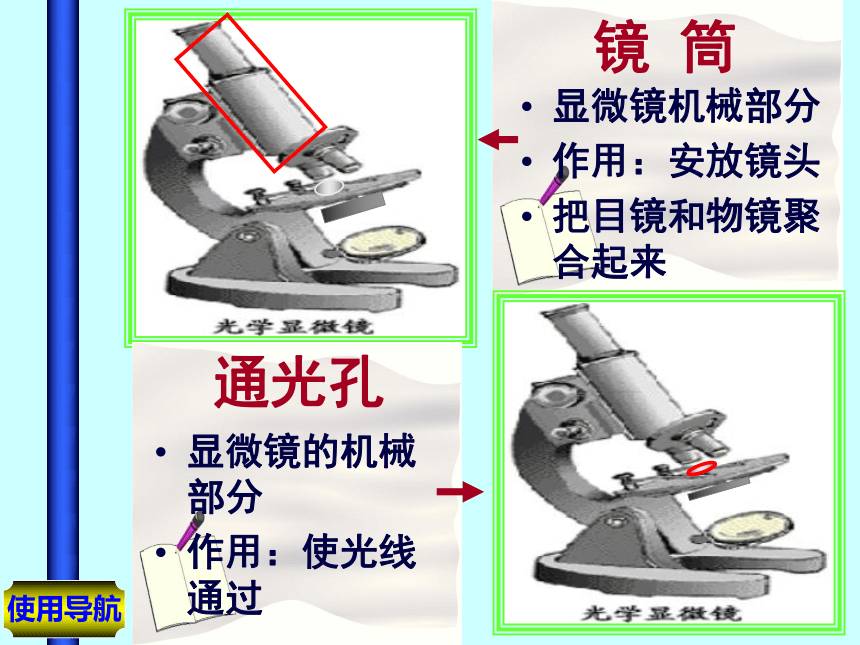

作用：安放玻片标本镜 筒显微镜机械部分
作用：安放镜头
把目镜和物镜聚合起来通光孔显微镜的机械部分

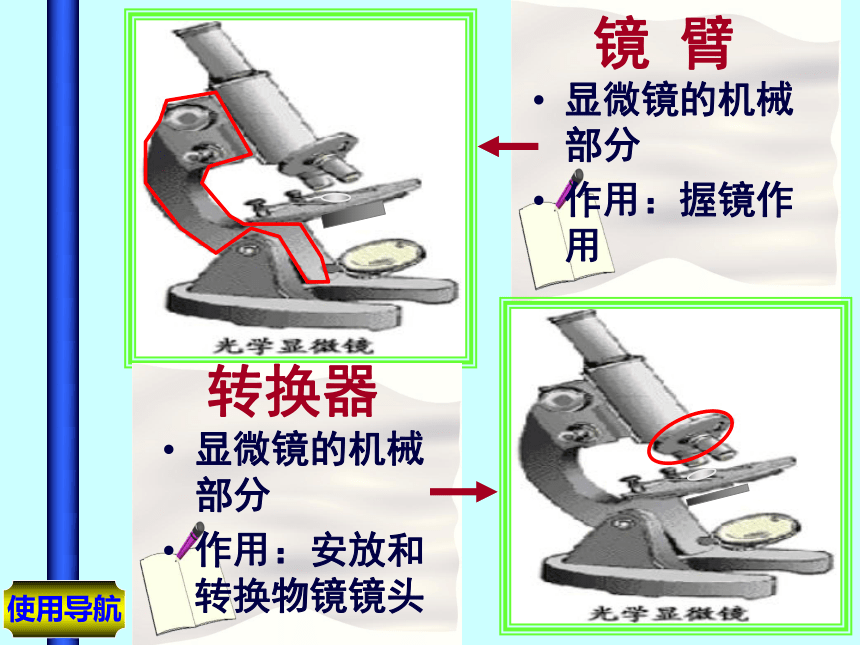

作用：使光线通过镜 臂显微镜的机械部分
作用：握镜作用转换器显微镜的机械部分

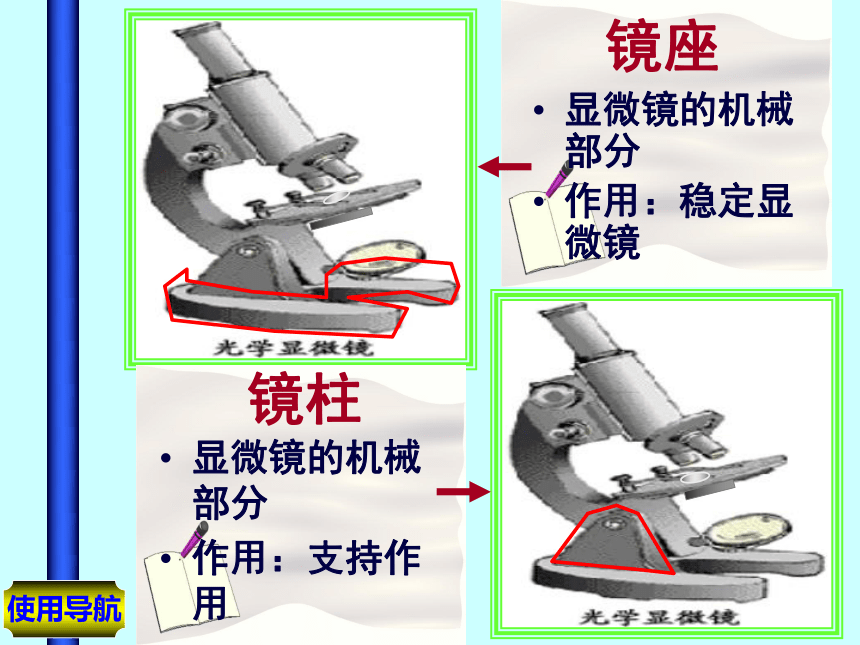

作用：安放和转换物镜镜头镜座显微镜的机械部分
作用：稳定显微镜镜柱显微镜的机械部分

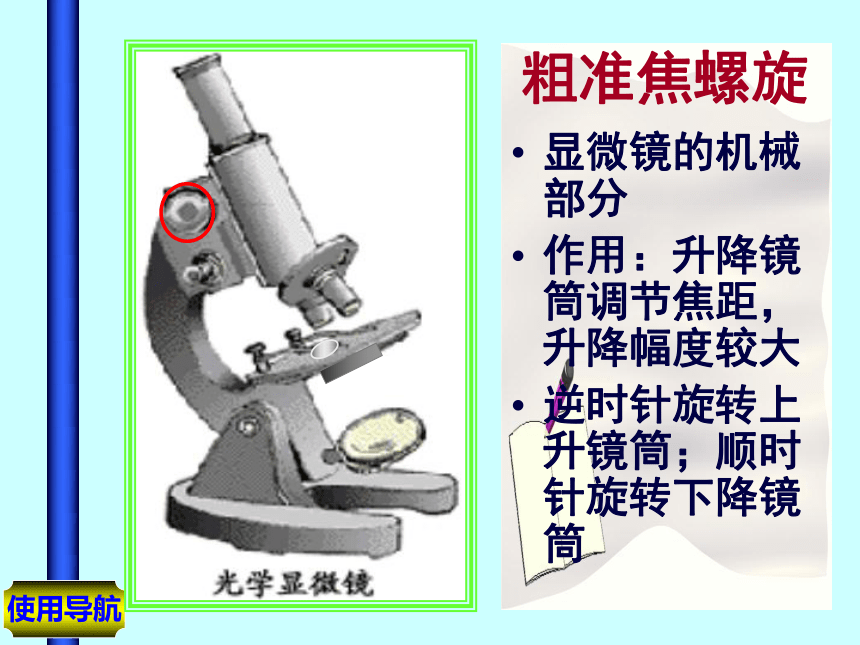

作用：支持作用粗准焦螺旋显微镜的机械部分
作用：升降镜筒调节焦距，升降幅度较大
逆时针旋转上升镜筒；顺时针旋转下降镜筒

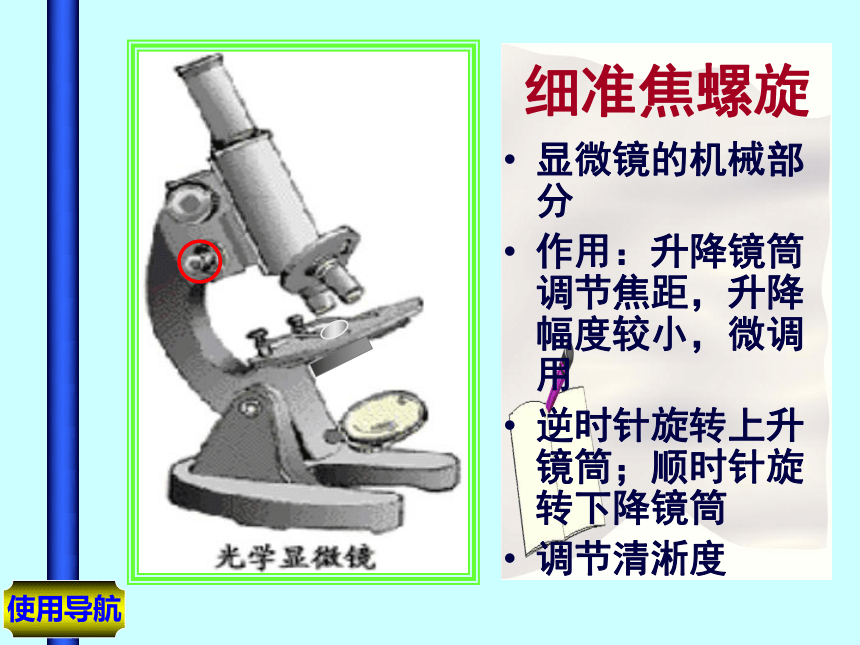

细准焦螺旋显微镜的机械部分
作用：升降镜筒调节焦距，升降幅度较小，微调用
逆时针旋转上升镜筒；顺时针旋转下降镜筒
调节清淅度反光镜显微镜的照明部分
作用：反射光线
有平面镜、凹面镜两种
凹面镜具有聚光作用
集光器(有光圈)显微镜的照明部分
作用：调节通光量
光圈改变光通量，光圈越大，视野越亮镜座镜臂倾斜关节载物台压片夹遮光器反光镜物镜转换器细准焦螺旋目镜和物镜粗准焦螺旋(最重要)放大倍数=目镜的放大倍数×物镜的放大倍数 是指边长的放大倍数光学显微镜各结构的功能放大倍数连接目镜和物镜调节焦距调节焦距提握镜身支持镜身稳定镜身使光线射入物镜光线通过调节光线强弱放玻片标本固定玻片标本 放大倍数调换物镜显微镜成像特点：倒立、放大的虚像显微镜的放大原理微型钟表在显微镜下，指针按 时针旋转顺使用显微镜一.提取和安放：2.放置：平稳地放在水平桌面上，略偏左，使镜臂向后，镜筒向前，距桌边4—6厘米处1.提取：左托右握 轻拿轻放3.安镜：取下镜盖，在镜筒上方插入目镜，在转换器上安装不同倍数的物镜注意：揩拭镜头用专用擦镜纸，若倾斜观察，角度不大于45o，以免重心不稳,临时装片不能倾斜,防止水溢出.使用显微镜一、提取和安放2.转动集光器.选择大光圈正对通光孔3.转动反光镜.选择面镜(一般选凹面镜)4.转动粗准焦螺旋器.使低倍镜前端距载物台约1-2厘米的距离 二、对光：1.转动转换器.使低倍镜对准通光孔使用显微镜一、提取和安放2.转动集光器，选择大光圈正对通光孔3.转动反光镜，选择面镜(一般选凹面镜)4.转动粗准焦螺旋器，使低倍镜前端距载物台约1-2厘米的距离 二、对光：1.转动转换器，使低倍镜对准通光孔5.左眼看目镜，同时双手将反光镜有目的转向光源并调节，直至从目镜里看到一个白色明 亮的圆形视野使用显微镜二.对光三.低倍镜找图象并观察：一.提取和安放使用显微镜 二.对光使待检查部分位于通光孔中心，用压片夹压住三.低倍镜找图象并观察：一.提取和安放1.放置玻片：两眼从侧面注视，转动粗准焦螺旋将物镜降至距标本约0.5厘米时停止(切忌眼看目镜，下降镜筒)2.下降镜筒：使用显微镜 用左眼朝目镜里观察，同时 转动粗准焦螺旋，缓慢上升镜筒，直到视野中出现物象，再用细准焦螺旋调节3.上升镜筒寻找物象： 二.对光使待检查部分位于通光孔中心，用压片夹压住三.低倍镜找图象并观察：一.提取和安放1.放置玻片：两眼从侧面注视，转动粗准焦螺旋将物镜降至距标本约0.5厘米时停止(切忌眼看目镜，下降镜筒)2.下降镜筒：使用显微镜在低倍镜下把要进一步放大的部位移到视野正中央 四.高倍镜观察: 二.对光三.低倍镜找图像观察一.取用和安放1.低倍换高倍镜之前：2.转动转换器，将低倍镜换成高倍镜使用显微镜在低倍镜下把要进一步放大的部位移到视野正中央 四.高倍镜观察: 二.对光三.低倍镜找图像观察一.取用和安放1.低倍换高倍镜之前：2.转动转换器，将低倍镜换成高倍镜3.低倍换高倍镜之后：调节反光镜和光圈，使光照明亮，再微微调节细准焦螺旋，直到物象清晰使用注意 2.观察物象时两眼均睁开，左眼看目镜，右眼看画图1.在高倍镜下调节焦距时，切勿使用粗准焦螺旋，以免压坏标本，损坏物镜高倍镜下，细胞数目 ，细胞体积 ，视野 。少大暗3.镜头切换一定要使用转换器，不能用手转动两物镜以免使光轴发生弯曲4.使用新鲜材料做临时装片，必须在载玻片上加盖盖玻片，防止污染镜头使用显微镜五.显微镜复原： 擦镜纸擦镜头，纱布擦镜身和载物台，以防污染发霉和腐蚀。取下目镜，放回镜盒，盖上镜盖。转动转换器，使两物镜成外八字形，并将镜筒下降，将反光镜竖直，然后将显微镜和镜盒放入镜箱四.高倍镜观察二.对光三.低倍镜找图像并观察一.取用和安放步 骤：安放对光放片调焦观察注意三个先后：1.先低倍、后高倍2.先粗调、后细调3.先下降、后上升从镜箱取出显微镜安放目镜和物镜1.取用和安放2.对 光转动转换器调节反光镜3.低倍镜观察放置玻片标本侧视物镜降至距标本约0.5厘米4.观 察用左眼朝目镜里观察，同时转动粗准焦螺旋，缓慢上升镜筒，直到视野中出现物象再用细准焦螺旋调节 取镜和安放 对光 观察 收镜 整理实验台低倍物镜和大光圈对准通光孔—左眼看，右眼睁——转动反光镜，看到明亮的视野。（1）将装片放在载物台上，压住，正对通光孔
（2）眼看物镜，镜筒先下降，直到接近装片。
（3）左眼注视目镜，使镜筒缓缓上升，直到看清物像 （4）把观察到的结果用铅笔画出来。
（5）使用高倍物镜的方法：在低倍镜下，把要放大观察的部分移到视野正中心，然后转动转换器，使高倍物镜对准通光孔，再稍微调节细准焦螺旋，即可看到进一步放大的物像。（1）上升镜筒，物镜呈“八”字形朝前下降镜筒 （2）关掉集光器，垂直反光镜。（3）装入箱子，放在桌子左边。1、几个同学围着使用一台显微镜的时候，视野有时是黑的。为什么？　　2、如果物镜没有对准通光孔，能不能看到明亮的视野和看清标本？为什么？ 3、观察对象的放大倍数跟什么因素有关？放大率跟观察的物象有什么联系？5、要改变视野的明或暗，可调节显微镜的什么结构？怎样调？4、分别将玻片向上、向左移动，观察所看到的物象向哪个方向移动？你得出什么结论？7、视野中看到一污点，移动装片或转换物镜，污点仍然存在，则污点可能在哪里？8、反光镜上停了一只苍蝇，想想会成像吗？9、视野中看到的图像部分模糊，部分清晰是何原因？6、准焦螺旋向前转动时，物镜会怎样？这时应注视显微镜的什么结构？为什么？1. 组合，视 野中看到细胞体积 最大， 组 合,看到细胞数目最多2.在光学显微镜下，选用10倍目镜和40倍物镜观察一直径为0.1mm的小圆点，则视野中小圆点像的直径为 ，面积放大 倍。3.实验时，先用显微镜的10倍目镜和10倍物镜观察，在视野中看到8个细胞，现目镜不变，换上40倍物镜观察，那么看到的细胞数目为（ ）A、8个 B、32个 C、2个 D、无法确定练习a.db.cD40mm1600004、如图是显微镜下看到的两个视野，要把甲图变为乙图，下列操作的正确顺序是 。3.6.5.2再 见操作技能如何操作使物象更容易找到？ 如右图所示，在放置载玻片时，使观察对象置于通光孔的中央。 因为，通光孔的中央与物镜的光轴在一条直线上，通过调节准焦螺旋，就比较容易找到物象。标本放在通光孔正中央 如下图所示：载物台通光孔镜臂侧操作技能如何尽快使物象移到视野中央？如上图物象在视野的下方，若要移至中央，则装片应向 移动装片移动方向与视野中物象移动方向相反若要把物象往视野上方移动，则装片应向 移动下方(即镜臂方向)下方操作技能
