第三章 第六节 电能的利用[上学期]

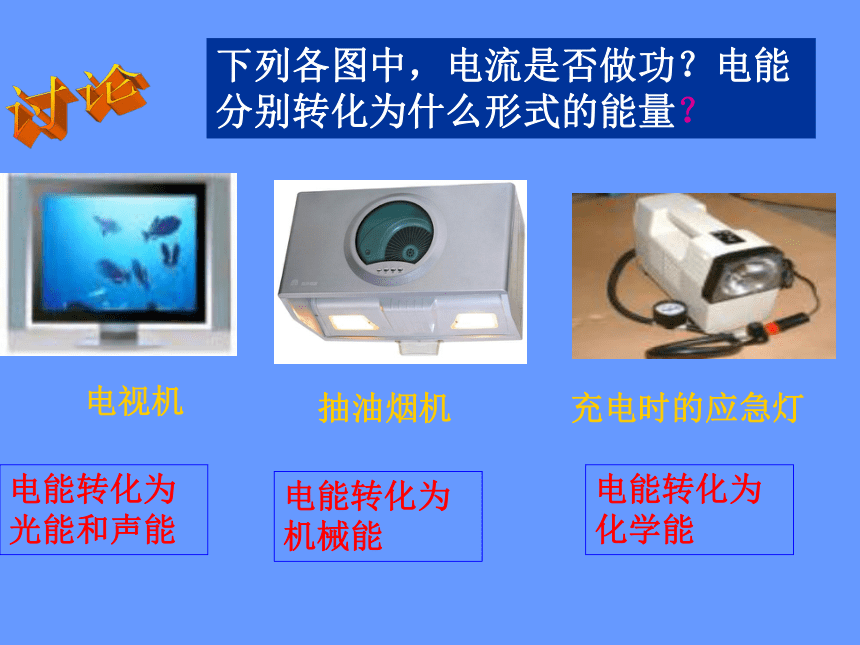

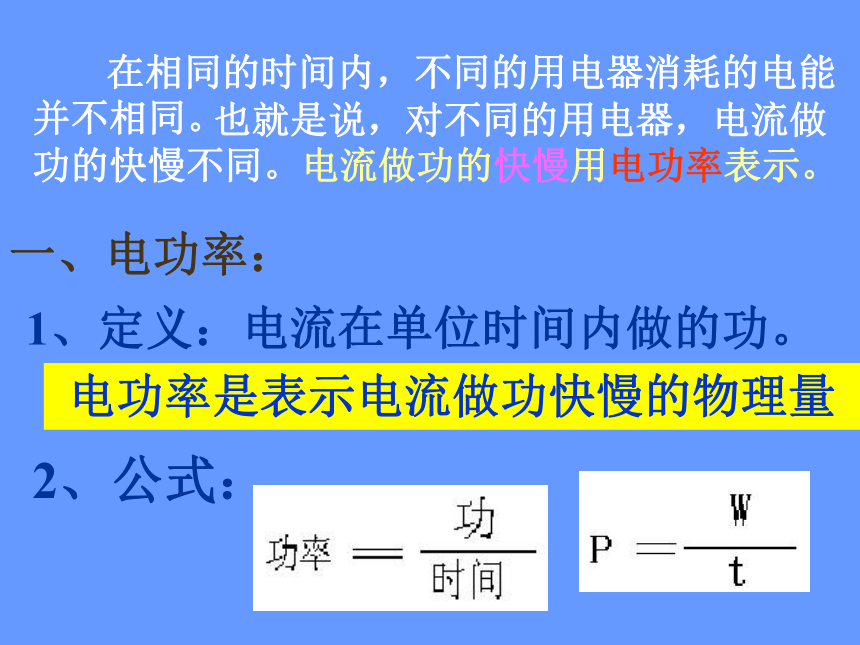

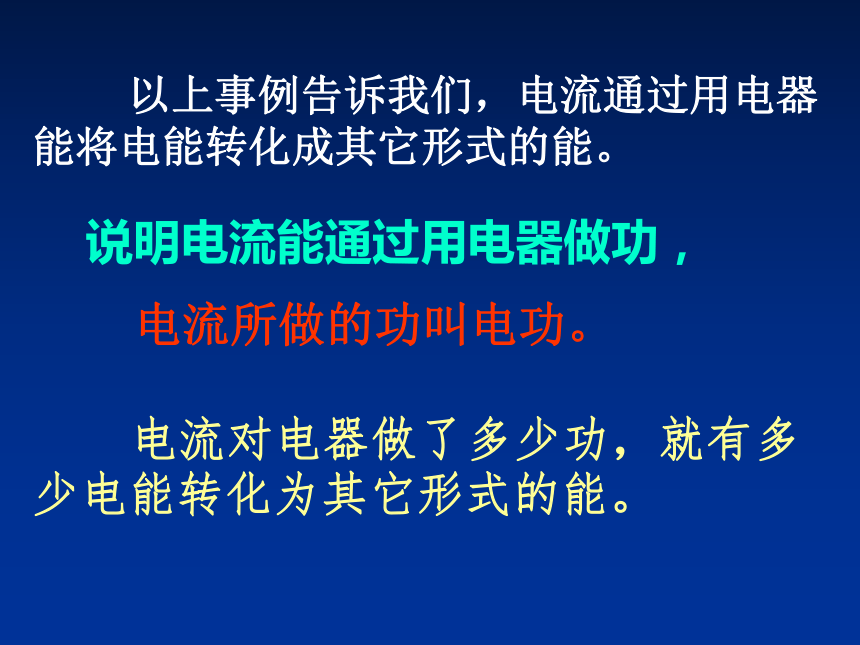

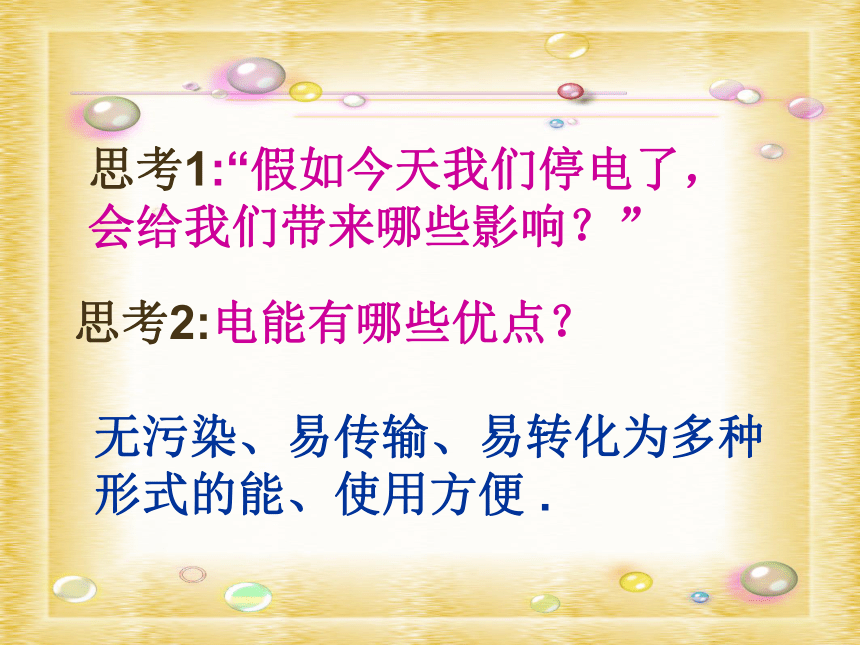

课件45张PPT。思考1:“假如今天我们停电了，会给我们带来哪些影响？”思考2:电能有哪些优点？ 无污染、易传输、易转化为多种形式的能、使用方便 .抽油烟机充电时的应急灯电视机讨论下列各图中，电流是否做功？电能分别转化为什么形式的能量？电能转化为机械能电能转化为化学能电能转化为光能和声能 以上事例告诉我们，电流通过用电器能将电能转化成其它形式的能。 说明电流能通过用电器做功， 电流所做的功叫电功。 电流对电器做了多少功，就有多少电能转化为其它形式的能。 在相同的时间内，不同的用电器消耗的电能并不相同。 也就是说，对不同的用电器，电流做功的快慢不同。电流做功的快慢用电功率表示。

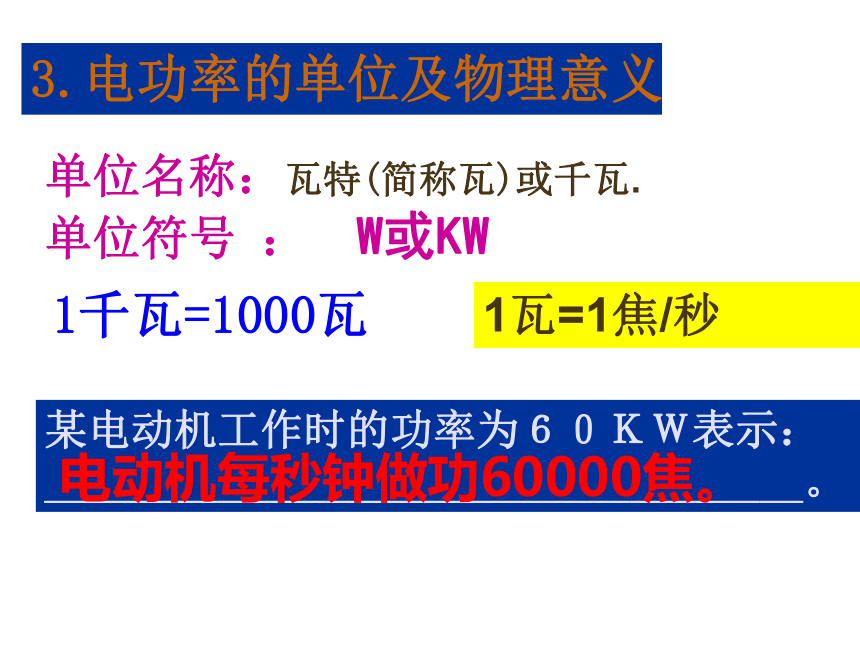

一、电功率：1、定义：电流在单位时间内做的功。2、公式：电功率是表示电流做功快慢的物理量3.电功率的单位及物理意义单位名称：瓦特(简称瓦)或千瓦.

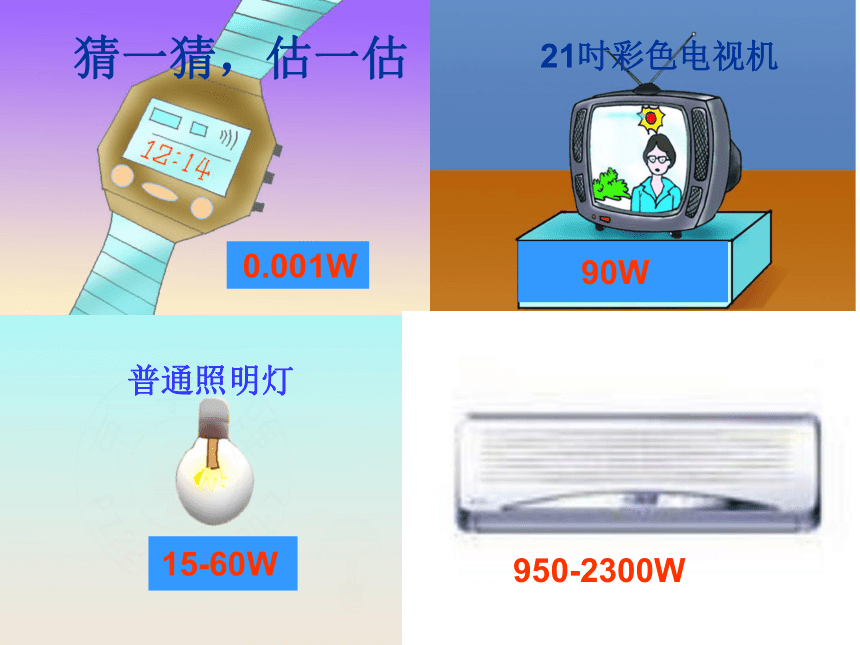

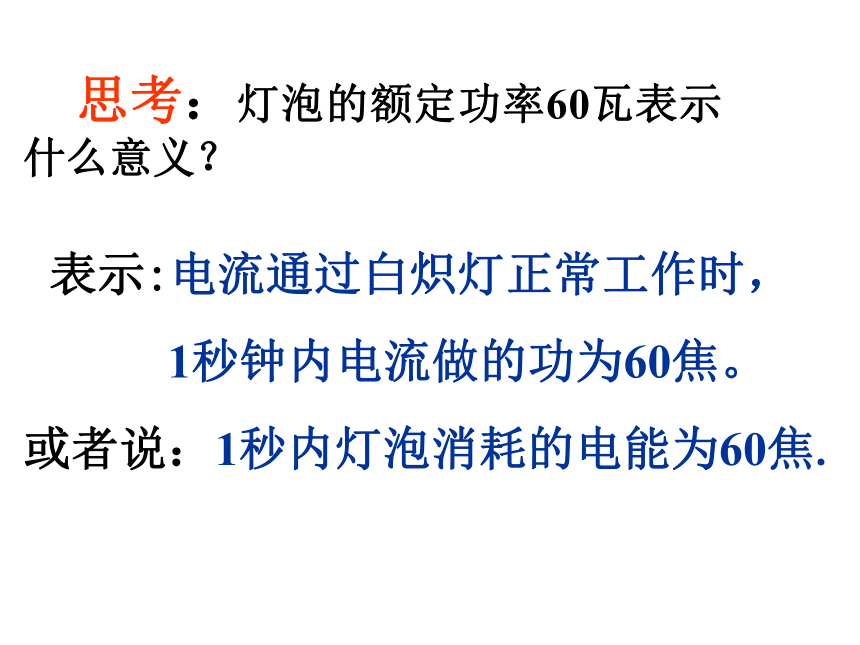

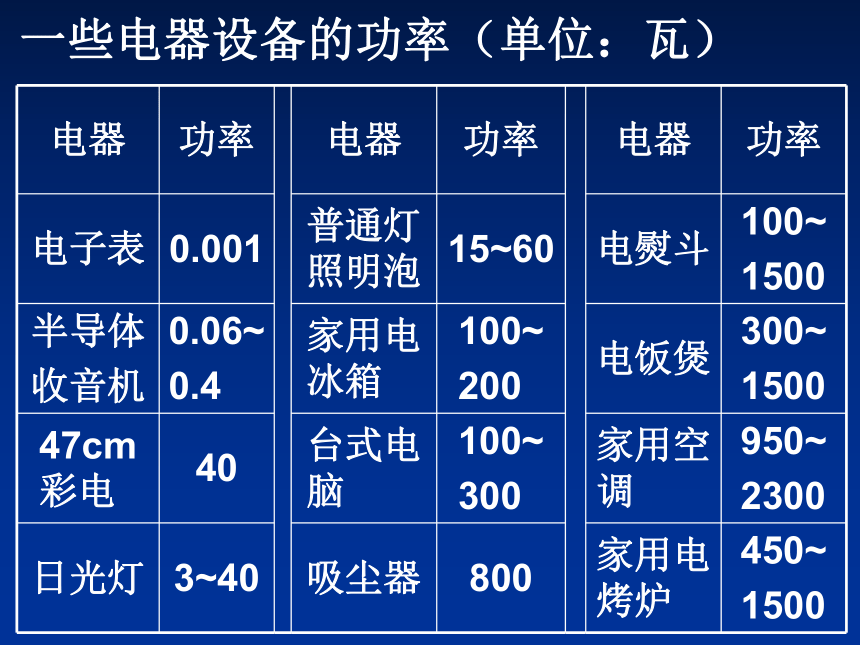

单位符号 ： W或KW1千瓦=1000瓦某电动机工作时的功率为６０ＫＷ表示：___________________________________。1瓦=1焦/秒电动机每秒钟做功60000焦。猜一猜、估一估0.001W90W猜一猜，估一估21吋彩色电视机15-60W普通照明灯950-2300W一些电器设备的功率（单位：瓦） 思考：灯泡的额定功率60瓦表示什么意义？ 表示:电流通过白炽灯正常工作时，

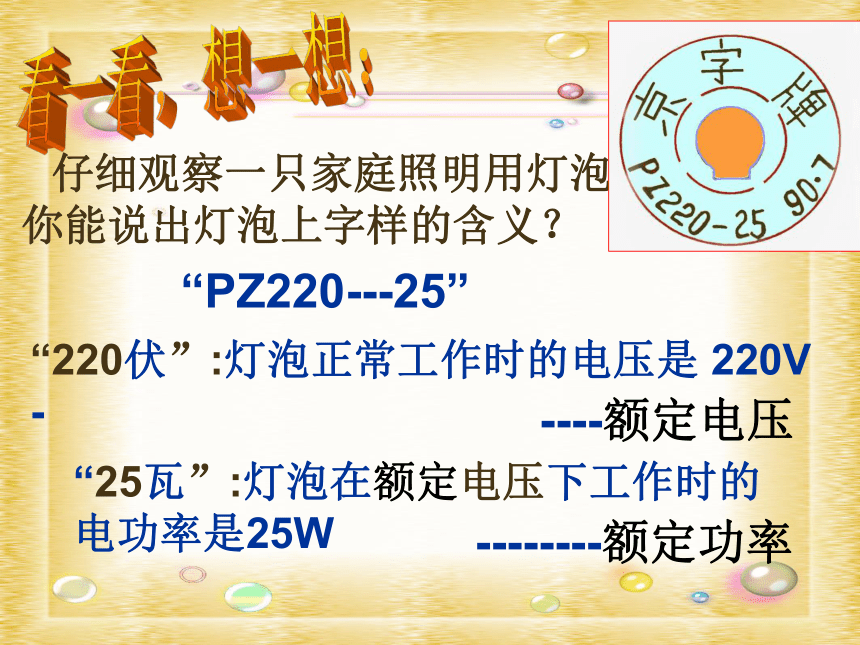

1秒钟内电流做的功为60焦。或者说：1秒内灯泡消耗的电能为60焦.看一看，想一想： 仔细观察一只家庭照明用灯泡，你能说出灯泡上字样的含义？“220伏”:灯泡正常工作时的电压是 220V -“PZ220---25”“25瓦”:灯泡在额定电压下工作时的电功率是25W----额定电压

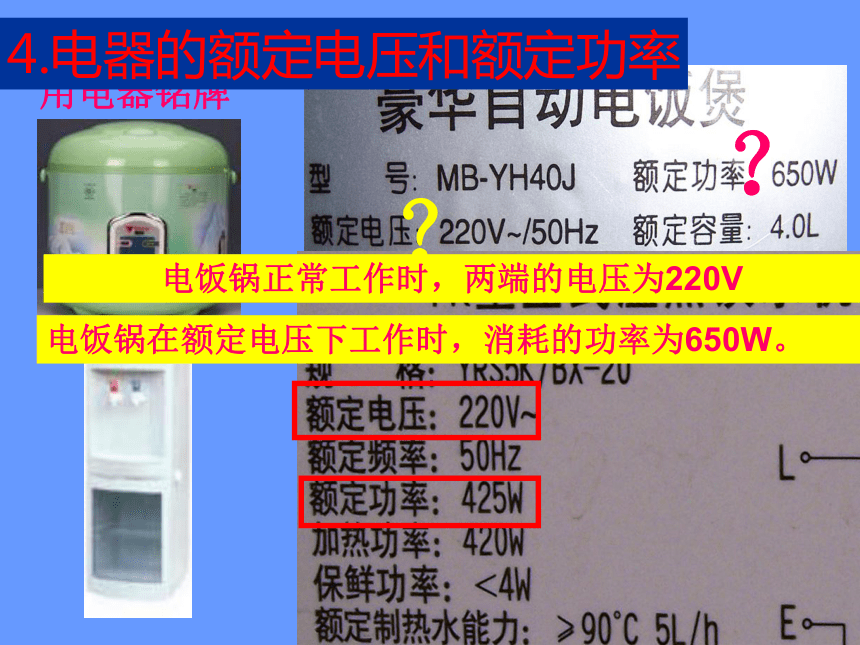

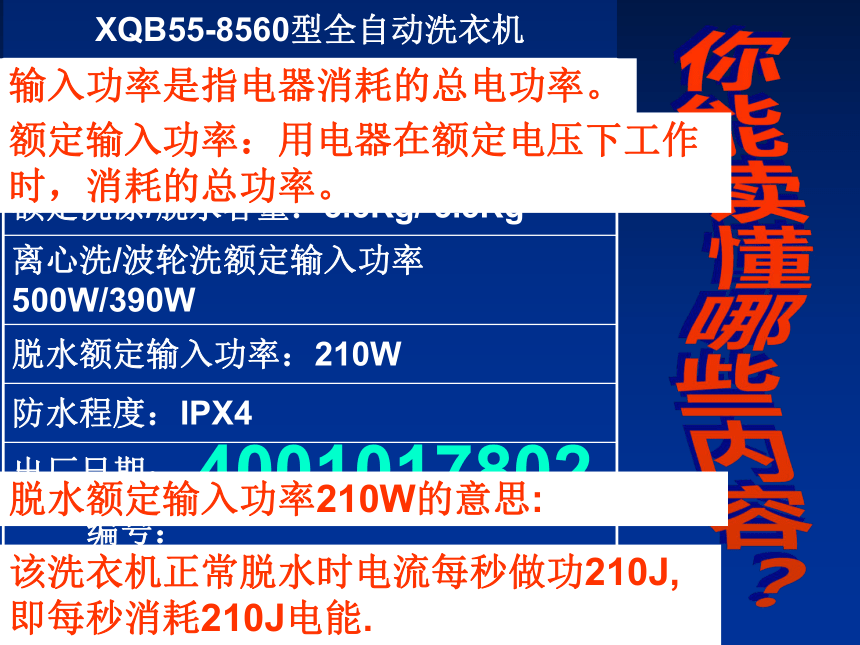

--------额定功率用电器铭牌电饭锅正常工作时，两端的电压为220V电饭锅在额定电压下工作时，消耗的功率为650W。？？4.电器的额定电压和额定功率4001017802你能读懂哪些内容？输入功率是指电器消耗的总电功率。额定输入功率：用电器在额定电压下工作时，消耗的总功率。脱水额定输入功率210W的意思:该洗衣机正常脱水时电流每秒做功210J,即每秒消耗210J电能.4、实际电压与实际功率：
实际电压：将用电器接入某一电路中时，电路所能提供的电压。想一想：额定值与实际值一定相同吗？实际功率：用电器在电路中实际上所消耗的功率比较额定值与实际值的关系：1、将一个标有“PZ220---100”字样的家庭照明灯泡
问：（1）它的额定电压、
额定功率各是多少？额定电压：220伏 .额定功率：100瓦实际电压：220伏（2）接入到220伏的电路中。它的实际电压、实际功率与额定值间有何关系？实际功率：等于100瓦2、如果将它改接到380伏的电路中。问：
（1）它的额定电压、额定功率各是多少？额定电压：220伏
额定功率：100瓦实际电压：380伏（2）它的实际电压、实际功率与额定值间有何关系？实际功率 > 100瓦3、如果将它改接到200伏的电路中。问：
（1）它的额定电压、额定功率各是多少？（2）它的实际电压、实际功率与额定值间有何关系？额定电压：220伏
额定功率：100瓦实际电压：200伏实际功率 < 100瓦归纳出实际值与额定值间的关系:（3）当U实>U额时，P实>P额注意事项：
A.购买电器时要根据实际所需选择合适的功率。
B.使用电器时要尽量使实际电压达到额定电压值。
想一想：你知道为什么吗？用电器都不正常工作用电器正常工作（1）当U实=U额时，P实=P额（2）当U实灯泡越亮。设计电路：最亮较亮最暗对结论的一种解释：电功率越大，说明电流做功越快，说明在相同的时间内电流对它所做的功就越多，所转化的电能就越多，所以灯泡就越亮。想一想： 决定灯泡亮度 的是灯泡的实际功率还是额定功率？
你能举出支持你观点的证据吗？结论：
决定灯泡亮度的因素是灯泡在工作时所能达到的实际功率，在不烧毁灯泡的前提下，灯泡所能达到的实际功率越大，灯泡越亮。练习：将“PZ220---40”和“PZ220---100”两灯泡分别接入220伏的电路中，电流对哪一灯泡的做功快？对哪一灯泡做功多？ 电流对“PZ220—100”的灯泡做功快。无法比较做功的多少。你能告诉我你看到了什么吗?由实验可知： 在电压相等的情况下，通过灯泡的电流越大，灯泡的电功率越大；在电流相等的情况下，灯泡两端的电压越大，灯泡的电功率越大。 电器的电功率，等于这个用电器两端的电压与通过这个用电器的电流的乘积。即：P=UI1瓦=1伏·安 将一如图所示的灯泡接在220V的电路上，通过灯泡的电流多大？这时灯泡的电阻有多大?如果改接在240V的电路上，实际功率多大？灯泡亮度如何变化?解完这一道题你有什么想法吗？对于纯电阻电路，P = U I =U2/R=I2R单位:1瓦 = 1 伏·安= 1伏2/秒 =1安2 ·秒比较电功率与机械功率电功率计算注意点:①实际电功率随电压变化而改变.因为电灯泡的电阻一般不变,当电压发生改变时,引起电流变化,从而 引起实际电功率大小变化.
②灯泡亮暗由实际电功率大小决定,与额定功率无关.电流所做的功叫电功。 那如何计算呢？W=Pt=UIt1焦耳=1伏·安·秒=1伏2 ·秒/欧
=1安2 ·欧·秒W= U2t/R=I2Rt单位:将“220V 40W”的灯泡接在220伏的电路中,通电5小时,电流所做的功也即消耗的电能为多少?W =Pt = 40瓦× 5小时
=40瓦× 5 × 3600秒
= 7.2 × 105焦焦这个单位很小,用起来很不方便.实用上,电功的单位常用千瓦时.1千瓦时=1千瓦× 1小时
=103瓦×3600秒=3.6×106焦思考 有台电风扇,因为铭牌被磨损,看不出它的功率有多大。你能用电能表来粗测它的功率吗？测量原理(公式)：需要测量的数据：需要的测量工具： 时间t和这段时间内消耗的电能钟表和电能表你认识它们吗？电能表俗称：电度表又称：千瓦时计（KW·h）现在你知道我们是干什么的了吧？计量用电器在一段时间里消耗的电能.例:小明家的电能表上标有如图所示的字样，则正常情况下小明家用电器的最大功率不能超过______W。若他家电视机的功率为200W，平均每天使用2h，则一个月他家的电视机耗电_______kW.h(一个月按30天计算)220012想一想:我们如果要测量某一灯泡发光时的实际功率那怎么办? 怎么设计实验?并画出电 路图.例1:一个标有6V 3W字样的小灯泡如果接在6伏特的电源上工作通过灯泡电流是多少?灯实际电功率是多少?该灯泡的电阻是多少?灯亮度怎样?
(1)若接在电源电压是8伏特的电路上实际电功率是多少?灯亮度怎样?
(2)若接在3伏特电路上实际电功率是多少?亮度怎样变化?0.5A 　3w 　12欧　　正常发光5.3w　　过亮0.75w 较暗例2、如图是一台电冰箱的铭牌。其中“耗电量0.50(kW.h)/24h”这个参数的含义是，该冰箱正常使用24h消耗的电能为_________。如果按照额定功率70W和工作24h计算，则消耗的电能是__________kW.h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有_________工作的特点而造成的。0.50kW.h 1.68kW.h 不连续 例3、小明家的电能表上标有600revs/kW.h的字样，这表示每消耗1kw.h的电能 ，电能表的转盘转600转。如果他家只有一件用电器正在工作，该转盘在6min内转了60转。这个用电器在这段时间内消耗的电能是_________ 　　　　，这个用电器的功率是___________，这个用电器可能是 （填一件家用电器的名称）。0.1kW.h(或３．６Ｘ１０５Ｊ）１０００Ｗ1、电流做功的实质是 能转化为 能的过程，电流通过用电器做了 ，就表明这个用电器 。
电功率是反映电流做功 的量，国际单位 。电其它形式多少功快慢瓦特2、1度电可供“220V 、40W”的电灯正常工作 小时。
一个“220V 2.5A”的电能表,最多可把 盏“220V 60W”
连入电路中.259复习消耗了多少电能3、下列单位，不属于电功单位的是 （ ）
A、度 B、伏2/欧 C、焦 D、 安2·欧·秒4、“220V 25W”、“110V 25W” 两盏电灯正常工作时，哪盏电灯较亮？ （ ）
A、“220V 25W” B、 “110V 25W”
C、一样亮 D、 条件不足，无法判断BC5、有“220V 100W”用电器一只，把它接入110V电源电压，实际功率为 （ ）
A、 100W B、75W C、 50W D、25W D6、很多家用电器都有待机功能。如电视机可以遥控关机，而不必断开电源。这一功能虽给人们带来了方便，但电器在待机状态下的能耗也十分严重。下表是某家庭的有关统计数据。
这些电器每天待机时共耗电_______度。该家庭若能及时断开用电器电源，每月可以节约电费_______元（我市民用电价为0.53元/度，每月按30天计算）。再见2、将标有6V 6W 的L1与标有6V3W的L2串联在9V的电路上,哪灯更亮些?
L1消耗的实际电功率是多少?
L1与L2两端的电压之比是多少?
通电1分钟L1有多少电能消耗?L21.5W1:290J若并联接在6V的电路中？7、两根电热丝的电阻分别为R1和R2，已知R1> R2 ，接在电压不变的电源上，同时加热一壶水，要使水的温度升高得快，应该采取的接法是 （ ）
A、两根电热丝串联后接入电源
B、两根电热丝并联后接入电源
C、电热丝R1接入电源
D、 电热丝R2接入电源 8、两根阻值不同的电阻丝，若R1> R2 ，问串联接入电路中，哪个产生的热量多？
如果并联接入电路中，又哪个产生的热量多？BR1R2
