电能的利用(3)[上学期]

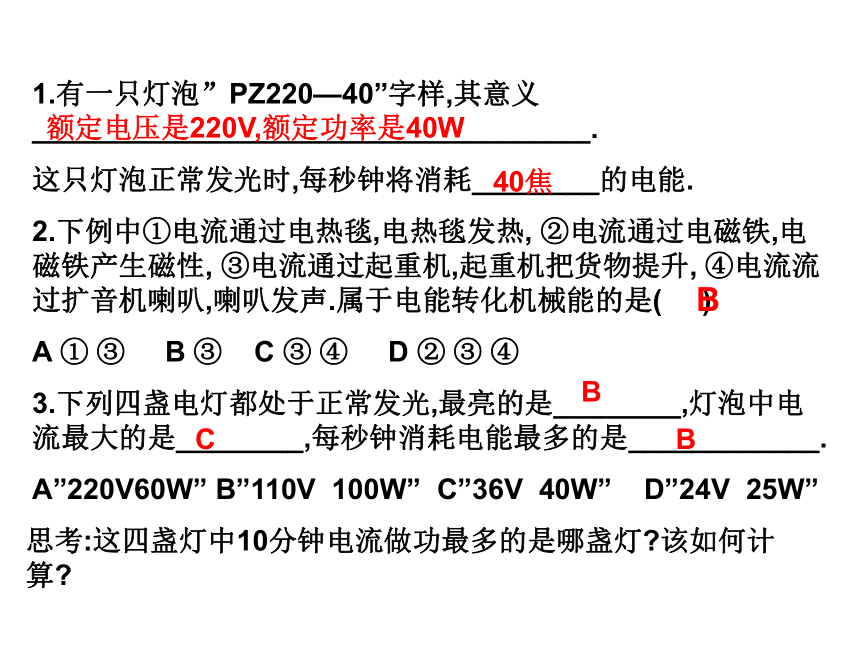

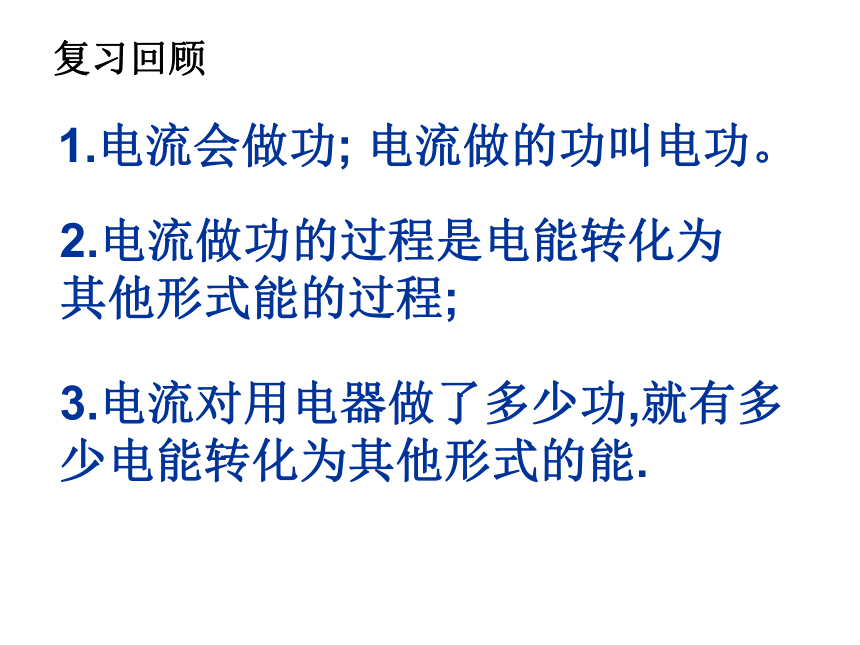

课件31张PPT。1.电流会做功; 电流做的功叫电功。2.电流做功的过程是电能转化为其他形式能的过程;3.电流对用电器做了多少功,就有多少电能转化为其他形式的能.复习回顾1.有一只灯泡”PZ220—40”字样,其意义___________________________________.
这只灯泡正常发光时,每秒钟将消耗________的电能.
2.下例中①电流通过电热毯,电热毯发热, ②电流通过电磁铁,电磁铁产生磁性, ③电流通过起重机,起重机把货物提升, ④电流流过扩音机喇叭,喇叭发声.属于电能转化机械能的是( )
A ① ③ B ③ C ③ ④ D ② ③ ④
3.下列四盏电灯都处于正常发光,最亮的是________,灯泡中电流最大的是________,每秒钟消耗电能最多的是____________.

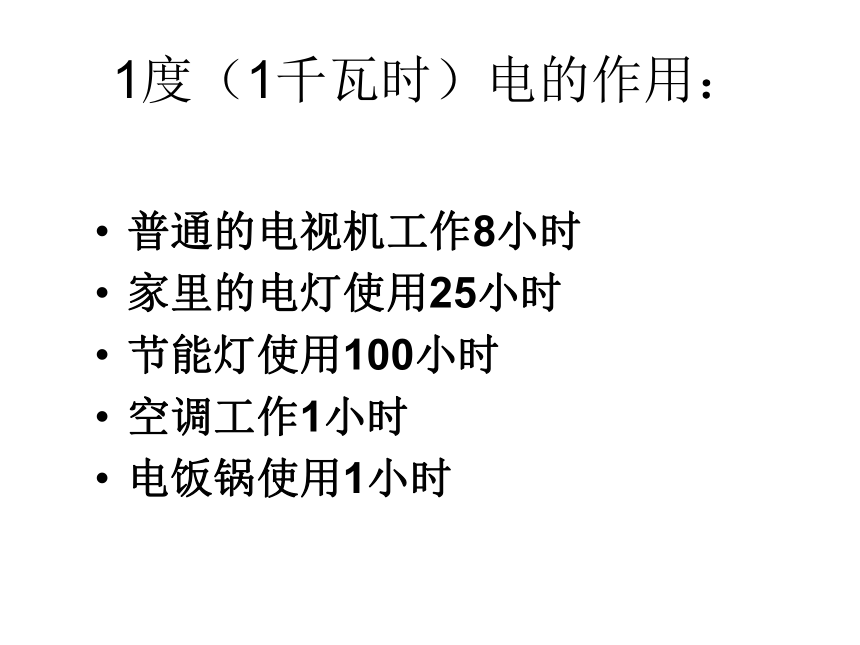

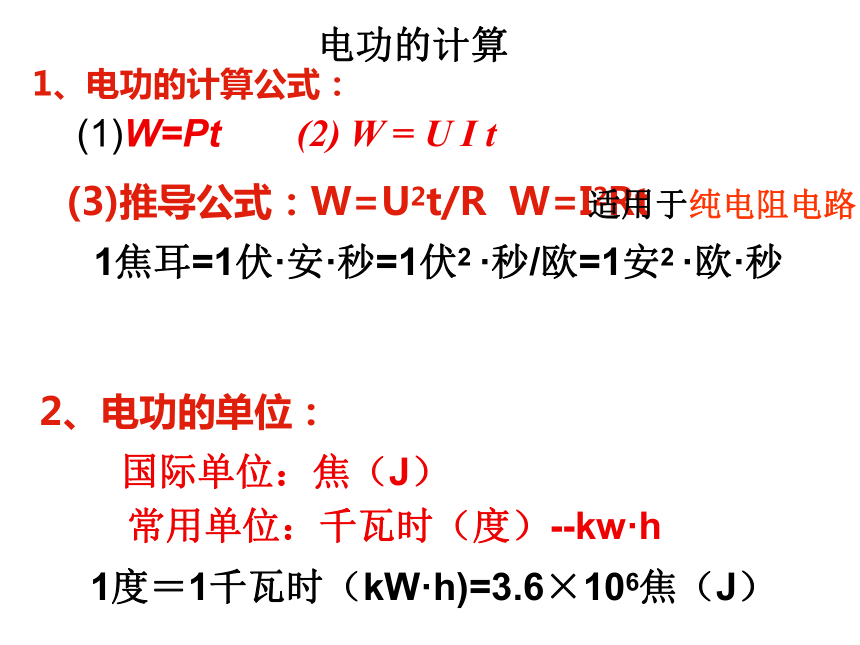

A”220V60W” B”110V 100W” C”36V 40W” D”24V 25W”额定电压是220V,额定功率是40W40焦BBCB思考:这四盏灯中10分钟电流做功最多的是哪盏灯?该如何计算?1、电功的计算公式：2、电功的单位：(3)推导公式：W=U2t/R W=I2Rt电功的计算(2) W = U I t (1)W=Pt 国际单位：焦（J）常用单位：千瓦时（度）--kw·h1度＝1千瓦时（kW·h)=3.6×106焦（J）适用于纯电阻电路1焦耳=1伏·安·秒=1伏2 ·秒/欧=1安2 ·欧·秒1度（1千瓦时）电的作用：普通的电视机工作8小时
家里的电灯使用25小时
节能灯使用100小时
空调工作1小时

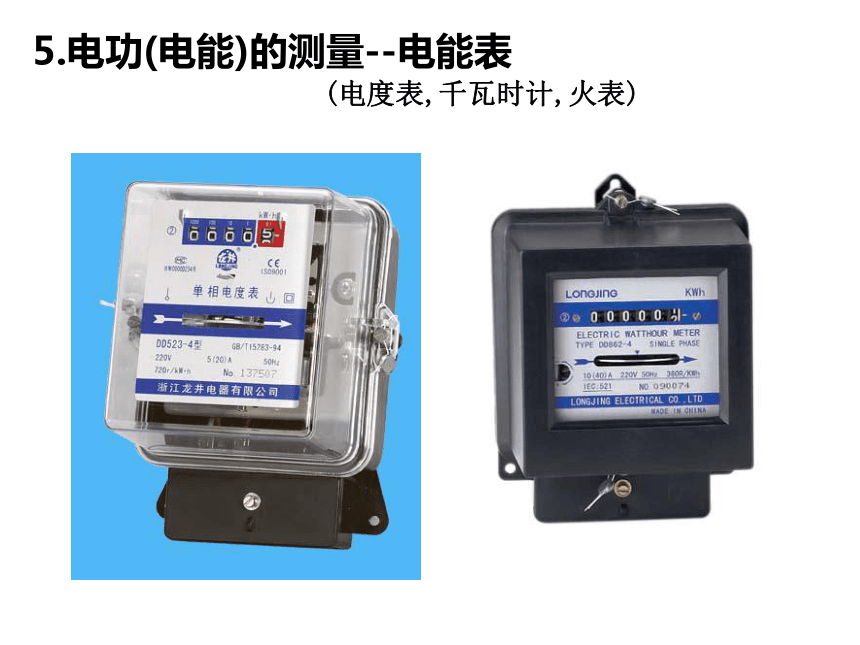

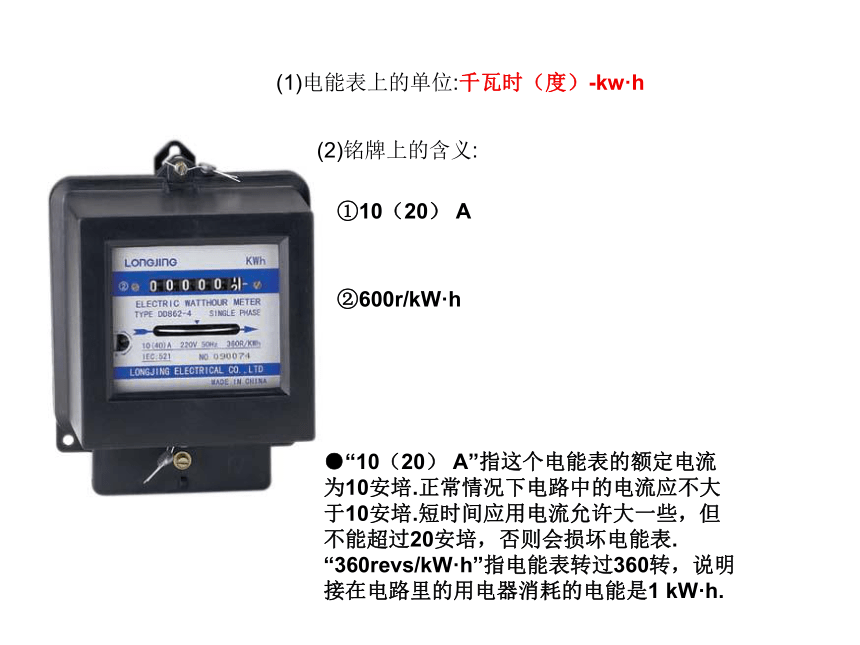

电饭锅使用1小时5.电功(电能)的测量--电能表(电度表,千瓦时计,火表)(1)电能表上的单位:千瓦时（度）-kw·h
●“10（20） A”指这个电能表的额定电流为10安培.正常情况下电路中的电流应不大于10安培.短时间应用电流允许大一些，但不能超过20安培，否则会损坏电能表.

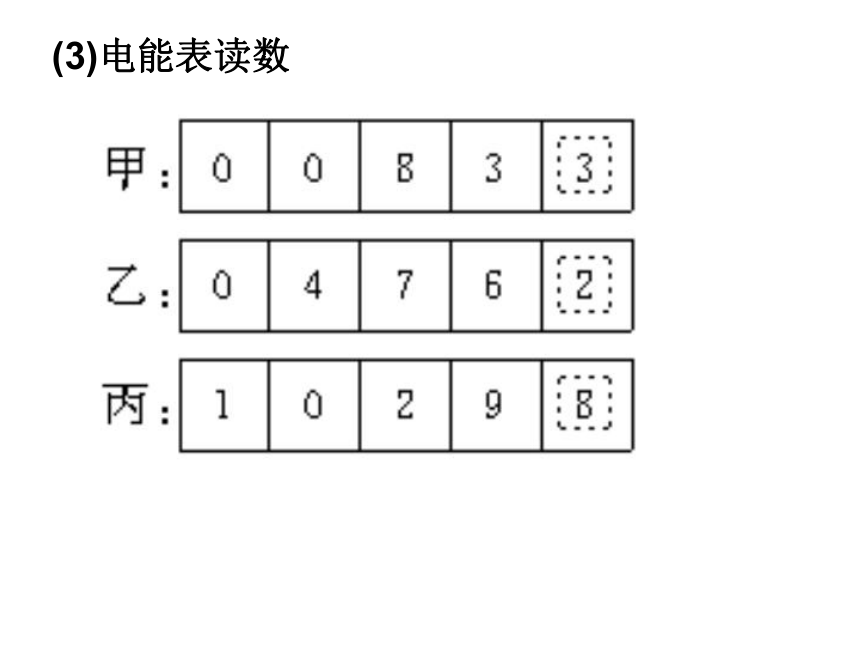

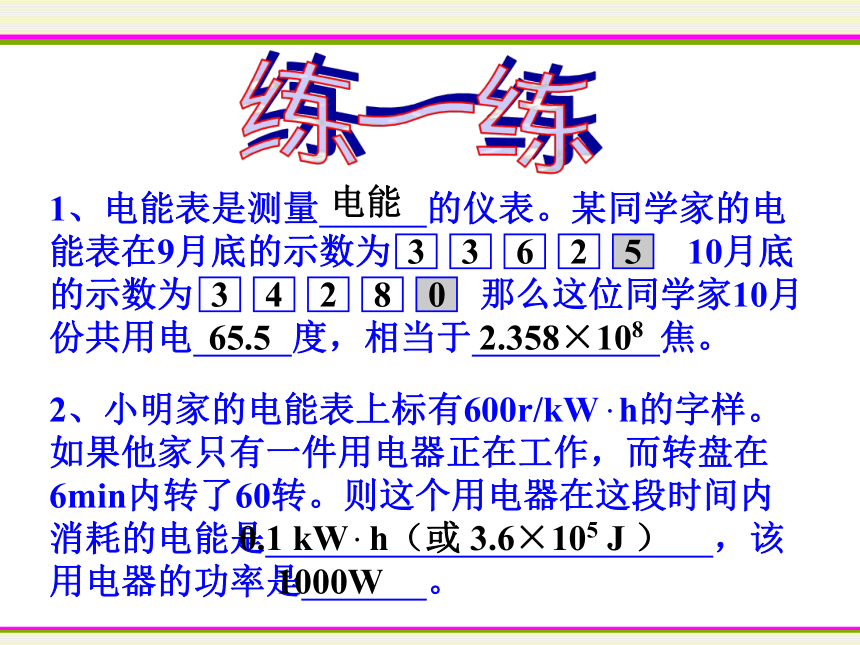

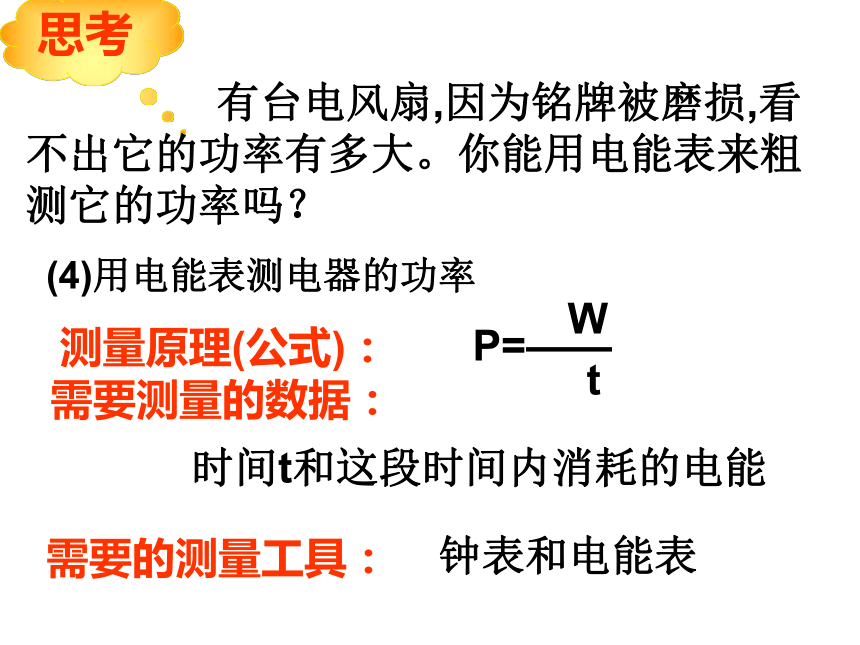

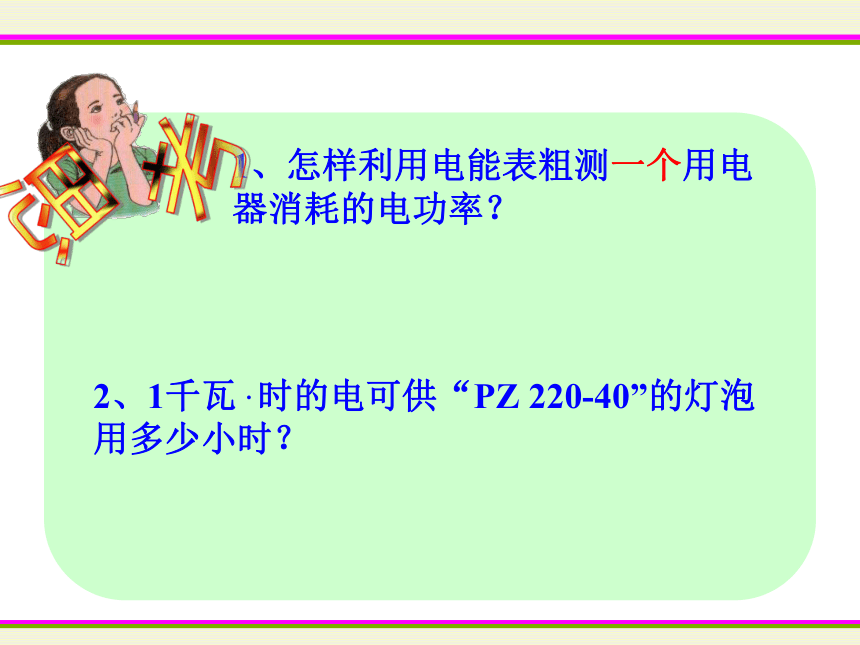

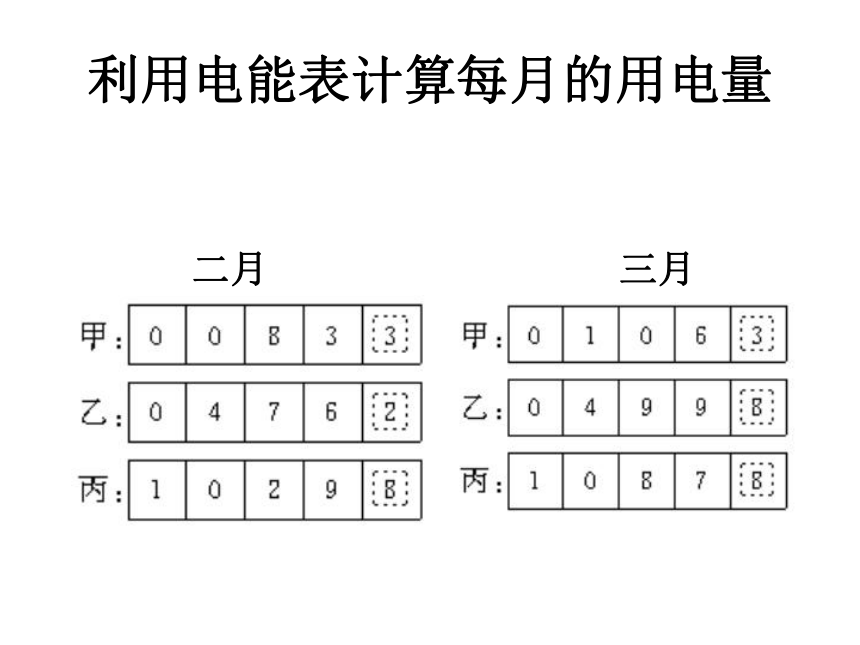

“360revs/kW·h”指电能表转过360转，说明接在电路里的用电器消耗的电能是1 kW·h.(2)铭牌上的含义:①10（20） A②600r/kW·h(3)电能表读数利用电能表计算每月的用电量二月 三月思考 有台电风扇,因为铭牌被磨损,看不出它的功率有多大。你能用电能表来粗测它的功率吗？测量原理(公式)：需要测量的数据：需要的测量工具： 时间t和这段时间内消耗的电能钟表和电能表(4)用电能表测电器的功率1、怎样利用电能表粗测一个用电器消耗的电功率？2、1千瓦 . 时的电可供“PZ 220-40”的灯泡用多少小时？练一练1、电能表是测量 的仪表。某同学家的电 能表在9月底的示数为 10月底的示数为 那么这位同学家10月份共用电 度，相当于 焦。2、小明家的电能表上标有600r/kW . h的字样。如果他家只有一件用电器正在工作，而转盘在6min内转了60转。则这个用电器在这段时间内消耗的电能是 ，该用电器的功率是 。0.1 kW . h（或 3.6×105 J ）1000W电能65.52.358×1083、小明家的电能表上标有如右图所示的字样，则正常情况下小明家用电器的最大功率不能超过 W。若他家电视机的功率为200W，平均每天使用2h，则一个月他家的电视机耗电能 kW . h（一个月按30天计算）2200124、如图是一台电冰箱的铭牌。其中“耗电量0.50（kW . h）/ 24h”这个参数的含义是：该冰箱在 V电压下使用24h消耗的电能为 。如果按照额定功率70W和工作24h计算，则消耗的电能是 kW . h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，这是由于冰箱具有 工作的特点而造成的。0.50 kW . h 2201.68不连续 5、很多家用电器都有待机功能。如电视机可以遥控关机，而不必断开电源。这一功能虽给人们带来了方便，但电器在待机状态下的能耗也十分严重。下表是某家庭的有关统计数据。 这些电器每天待机时共耗电 度。该家庭若能及时断开用电器电源，每月可以节约电费 元（我市民用电价为0.53元/度，每月按30天计算）。2.641.34
3.某家装”220V 40W”的白炽灯3盏,”220V 60W”电灯2盏和一台”220V 90W”的电视机.如果用电器每天工作5小时,则每天消耗电能多少?
4.一只电阻为１０欧的灯泡接在３伏的电源上工作了２分钟，消耗了多少电能？14. 一只电能表上有“3000R/kwh”字样,电路中只有一只电饭锅正在工作,1分钟内电能表的表盘转了30转,你能算出电饭锅的电功率吗?13. 标有“PZ220-40”的一个灯泡,1度电可供它正常工作多少小时?请你设计方案： 如何用仪器测定待机状态下的电视机是否消耗电能？.学会应用： 用电器在待机状态下仍消耗电能，下表是小明家两台电器的数据统计，请你计算一下，小明家一个月（按30天计）要浪费多少度电？ 假如我市有20万户这样的家庭，经济上一个月要浪费多少元？（按0.6元/度计电价）解：
P=0.008kw+0.012kw=0.02kw
W=Pt=0.02kw×20h×30=12kw·h解： 12度 × 200000 ×0.6元/度=1440000元 用电器长期处于待机状态会带来怎样的后果？请你谈一谈：资料一： 家用电器处于待机状态既耗电又污染环境
澳大利亚电器设备能源与效率委员会新近的研究成果显示，长期处于待机状态的家用电器不仅会耗费可观的电能，而且其释放出的二氧化碳还会对环境造成不同程度的影响。
???? 待机状态下的电器会释放大量温室气体——二氧化碳，在一定程度上加速了气候的变暖。统计表明，澳大利亚每年因这一原因排放的二氧化碳达500万吨。为此，澳电器设备能效委员会主席托尼·马克建议人们在不用电器设备的时候，将它们彻底关掉。
???? 新华网 2002年9月05日 你能否用电能表来粗测电视机待机时的功率？如果能还需要什么工具?请你思考：学会应用 小明家电能表的几个重要参数如图所示,家中铺设电路所用的电线允许通过的最大电流为15A,家中已有用电器的总功率为2200W,最近又准备购买一台电热水器,性能指标如下表所示.220v 5(20)A220v
5(20)A(1)如果安装了这台电热水器,家中所有用电器同时工作时的最大电流将达到　　　A,家中电路所用的电线　　　　承受(选填“能”或“不能”).19.1不能（３）通过对以上问题的研究，你认为如果他家购买了这台电热水器，在使用时应该采取什么措施？ 可以换家中电线或另接导线给电热水器（2）小明家电能表可以接在最大功率为多大的电路上？如果家里所有电器同时工作是否会超过电能表的负荷？解：P=UI=220V×20A=4400瓦
∵4400瓦＞2200瓦+2000瓦=4200瓦
∴不超过电能表的负荷将“220V 40W”的灯泡接在220伏的电路中,通电5小时,电流所做的功也即消耗的电能为多少?W =Pt = 40瓦× 5小时
=40瓦× 5 × 3600秒
= 7.2 × 105焦焦这个单位很小,用起来很不方便.实用上,电功的单位常用千瓦时.1千瓦时=1千瓦× 1小时
=103瓦×3600秒=3.6×106焦例:小明家的电能表上标有如图所示的字样，则正常情况下小明家用电器的最大功率不能超过______W。若他家电视机的功率为200W，平均每天使用2h，则一个月他家的电视机耗电_______kW.h(一个月按30天计算)220012例1:一个标有6V 3W字样的小灯泡如果接在6伏特的电源上工作通过灯泡电流是多少?灯实际电功率是多少?该灯泡的电阻是多少?灯亮度怎样?
(1)若接在电源电压是8伏特的电路上实际电功率是多少?灯亮度怎样?
(2)若接在3伏特电路上实际电功率是多少?亮度怎样变化?0.5A 　3w 　12欧　　正常发光5.3w　　过亮0.75w 较暗3、如图是一台电冰箱的铭牌。其中“耗电量0.50(kW.h)/24h”这个参数的含义是，该冰箱正常使用24h消耗的电能为_________。如果按照额定功率70W和工作24h计算，则消耗的电能是__________kW.h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有_________工作的特点而造成的。0.50kW.h 1.68kW.h 不连续 4、小明家的电能表上标有600revs/kW.h的字样，这表示每消耗1kw.h的电能 ，电能表的转盘转600转。如果他家只有一件用电器正在工作，该转盘在6min内转了60转。这个用电器在这段时间内消耗的电能是_________ 　　　　，这个用电器的功率是___________，这个用电器可能是 （填一件家用电器的名称）。0.1kW.h(或３．６Ｘ１０５Ｊ）１０００Ｗ1、电流做功的实质是 能转化为 能的过程，电流通过用电器做了 ，就表明这个用电器 。
电功率是反映电流做功 的量，国际单位 。电其它形式多少功快慢瓦特2、1度电可供“220V 、40W”的电灯正常工作 小时。
一个“220V 2.5A”的电能表,最多可把 盏“220V 60W”
连入电路中.109复习消耗了多少电能9、很多家用电器都有待机功能。如电视机可以遥控关机，而不必断开电源。这一功能虽给人们带来了方便，但电器在待机状态下的能耗也十分严重。下表是某家庭的有关统计数据。
这些电器每天待机时共耗电_______度。该家庭若能及时断开用电器电源，每月可以节约电费_______元（我市民用电价为0.53元/度，每月按30天计算）。
