第4节 简单机械（杠杠复习）

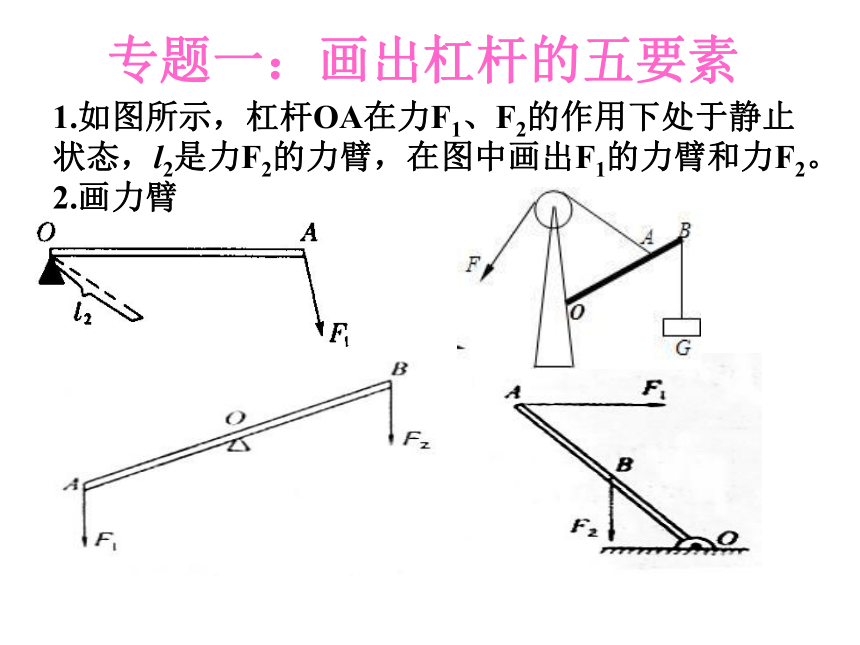

课件13张PPT。简单机械的复习如图所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂，在图中画出F1的力臂和力F2。

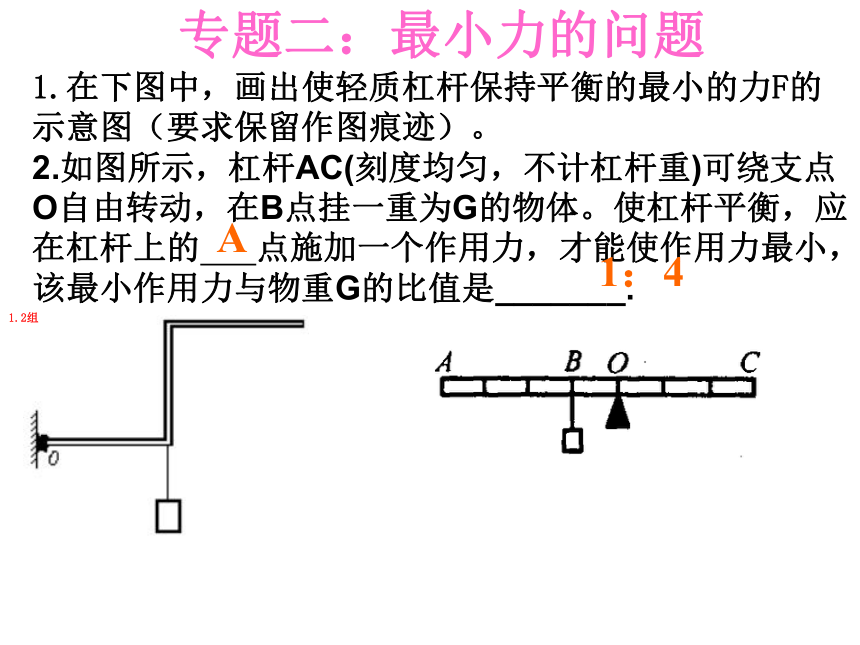

画力臂专题一：画出杠杆的五要素专题二：最小力的问题
1.在下图中，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。
2.如图所示，杠杆AC(刻度均匀，不计杠杆重)可绕支点O自由转动，在B点挂一重为G的物体。使杠杆平衡，应在杠杆上的 点施加一个作用力，才能使作用力最小，该最小作用力与物重G的比值是_______.
1.2组

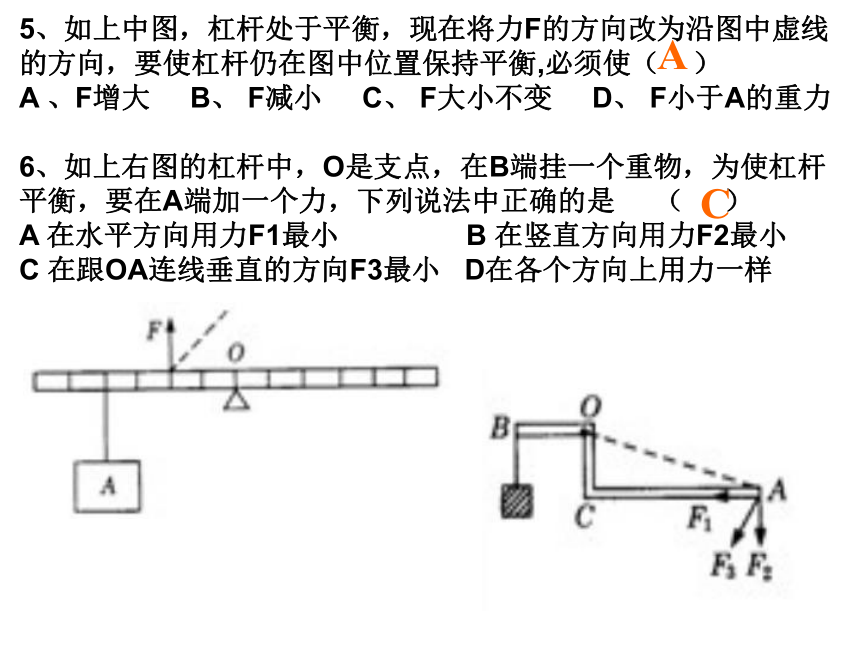

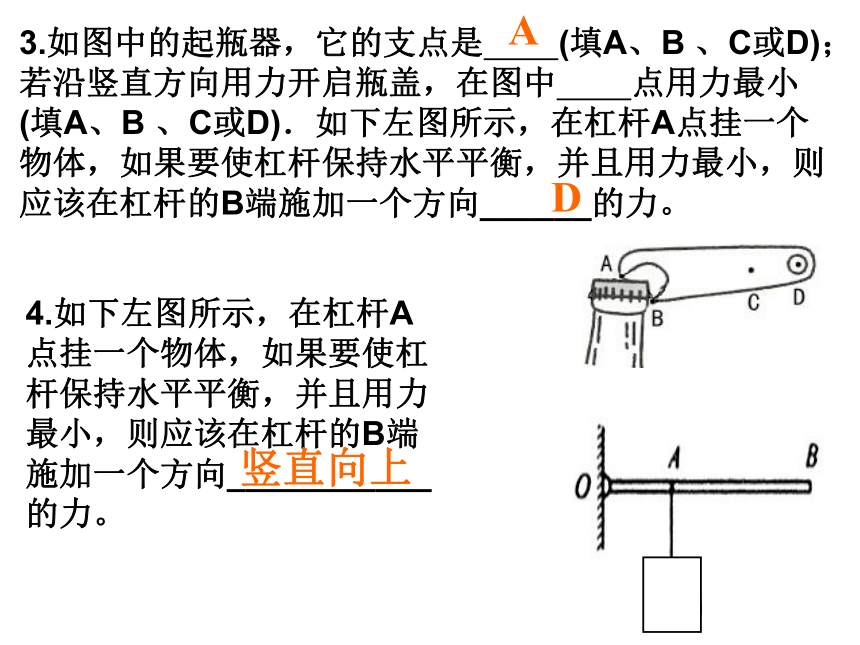

A 1：43.如图中的起瓶器，它的支点是 (填A、B 、C或D)；若沿竖直方向用力开启瓶盖，在图中 点用力最小(填A、B 、C或D)．如下左图所示，在杠杆A点挂一个物体，如果要使杠杆保持水平平衡，并且用力最小，则应该在杠杆的B端施加一个方向______的力。4.如下左图所示，在杠杆A点挂一个物体，如果要使杠杆保持水平平衡，并且用力最小，则应该在杠杆的B端施加一个方向___________的力。 A D 竖直向上5、如上中图，杠杆处于平衡，现在将力F的方向改为沿图中虚线的方向，要使杠杆仍在图中位置保持平衡,必须使（ ）
A 、F增大 B、 F减小 C、 F大小不变 D、 F小于A的重力
6、如上右图的杠杆中，O是支点，在B端挂一个重物，为使杠杆平衡，要在A端加一个力，下列说法中正确的是 （ ）
A 在水平方向用力F1最小 B 在竖直方向用力F2最小

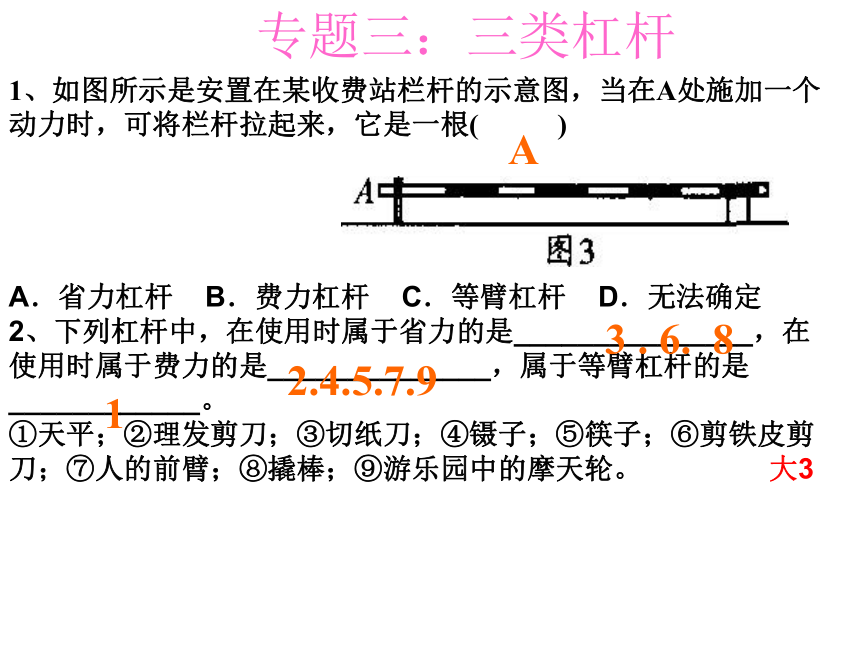

C 在跟OA连线垂直的方向F3最小 D在各个方向上用力一样 A C1、如图所示是安置在某收费站栏杆的示意图，当在A处施加一个动力时，可将栏杆拉起来，它是一根( )
A．省力杠杆 B．费力杠杆 C．等臂杠杆 D．无法确定
2、下列杠杆中，在使用时属于省力的是_______________，在使用时属于费力的是______________，属于等臂杠杆的是____________。
①天平；②理发剪刀；③切纸刀；④镊子；⑤筷子；⑥剪铁皮剪刀；⑦人的前臂；⑧撬棒；⑨游乐园中的摩天轮。 大3
A 1 2.4.5.7.9 3 . 6. 8专题三：三类杠杆专题四：探究杠杆平衡条件的实验
现有小丽、小宇和小华同学探究杠杆平衡条件的实验，完成下列填空：
（1）实验中，首先调节横杆两端的____________，使横杆在______位置平衡，其目的是___________________________。
(2)小丽同学在调节杠杆平衡时，发现杠杆的右端翘起，可以调节右端的螺母，使它向_______移动；或者调节左端的螺母，使它向________移动。
(3)操作时，把钩码分别挂在杠杆的两侧，改变钩码的_________或在杠杆上的_______，使杠杆___________________，其目的是_____________________________。
平衡螺母 水平 1.便于读取力臂。 2.使杠杆的重心通过支点，
消除杠杆重力对实验的影响。 右 右 个数 位置重新平衡 避免偶然性，得到普遍规律
（4）、小丽在实验时，忘了一部分数据的记录，请你帮助完成下表：（3）、当小宇同学做此实验时，在拉着弹簧测力计使杠杆在如图位置平衡，读出测力计的示数，并从杠杆上直接读出对应的力臂，结果发现：
动力×动力臂≠阻力×阻力臂，于是小宇说，杠杆平衡条件在此种情况不成立，你知道其中的原因吗？
此时弹簧称拉力的力臂已经不能在杠杆上直接读出！ 0.02 8（4）小华在做此实验时，猜想杠杆的平衡条件可能是“动力＋动力臂＝阻力＋阻力臂”。经过实验，获得了下述数据：
于是，他们认为自己的猜想得到了验证。你认为他们的实验过程存在什么问题？ 1.仅凭一组实验数据，具有偶然性，不能得出普遍规律，应进行多次实验。

2.不同单位的物理量不能进行加减运算。如图所示，一轻质杠杆可绕O点转动，A点处挂上一重物，B点用弹簧秤竖直向上拉着，杠杆正好在水平位置上平衡，若弹簧秤示数为9牛，则物体重力为_________牛。

一位体重为500牛的同学在做俯卧撑，如上中图所示，A点为重心，则地面对他双手的作用力大小和方向分别是_____________和_______________ 6N 300N 竖直向上专题五：杠杆平衡条件的计算3、如图所示，在杠杆AOB的A端挂一个重为GA的物体，B端挂―个重为GB的物体时，杠杆处于平衡状态，若AO=BO，杠杆自身重力不计，则（ ）
A．GA=GB?? B．GA?C．GA>GB?? D．无法判断 B专题六：杠杆力臂及力的大小变化问题
1、有一把均匀的木尺，在上端钻有一小孔，挂在钉子A上，如下左图所示，它可以在竖直平面内以A点为轴摆动。现从静止开始，在木尺的另一端B点处施加一个水平向右的作用 力F,使木尺缓慢地向右偏转，到图中虚线位置，在这一过程中，木尺的重力对A点的力臂逐渐变_______,水平力F的大小逐渐变_______。
2、如下右图所示，作用在杠杆左端且始终与杠杆垂直的力F，将杠杆由水平位置OA缓慢拉至OB，则在这个过程中力F将__________(选填“变大”、“变小”或 “不变”)。 变大 变大 变小专题七：杠杆平衡的判定
1、一个已经平衡的杠杆，两端挂有40N和50N的重物，当将两边同时都增挂5N重物时，杠杆应（ ）
A 仍平衡 B 挂40N的一端下沉
C 挂50N的一端下沉 D无法判断
2如下左图所示，杠杆处于平衡状态，若将左边A处的砝码移至C处，要使杠杆重新恢复平衡，必须( )
A 将B处的砝码移至D处
B 将B处增加一个同样的砝码
C 将B处的砝码移至D处后去掉一个砝码
D 将B处的砝码去掉一个
B B
