中考复习-家庭用电、安全用电[下学期]

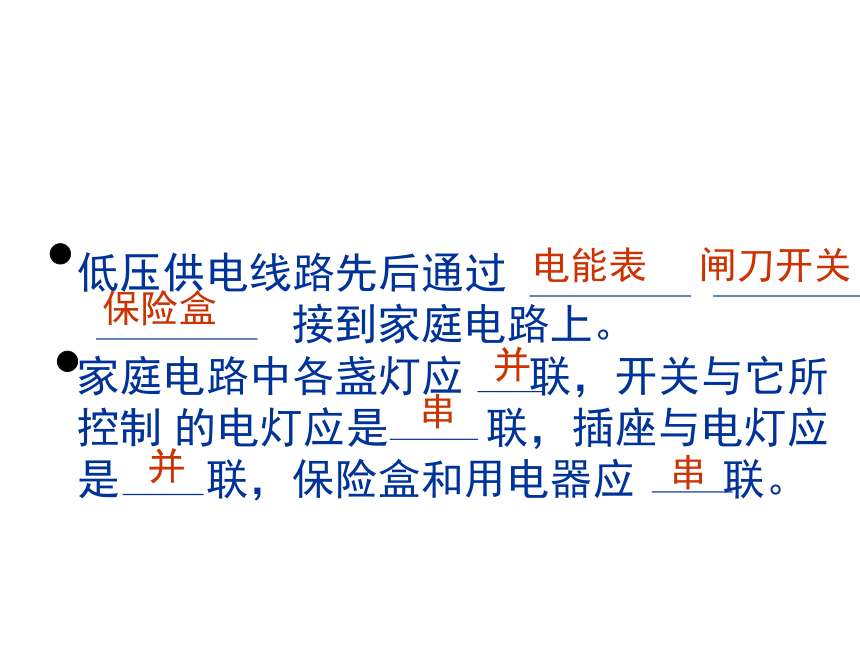

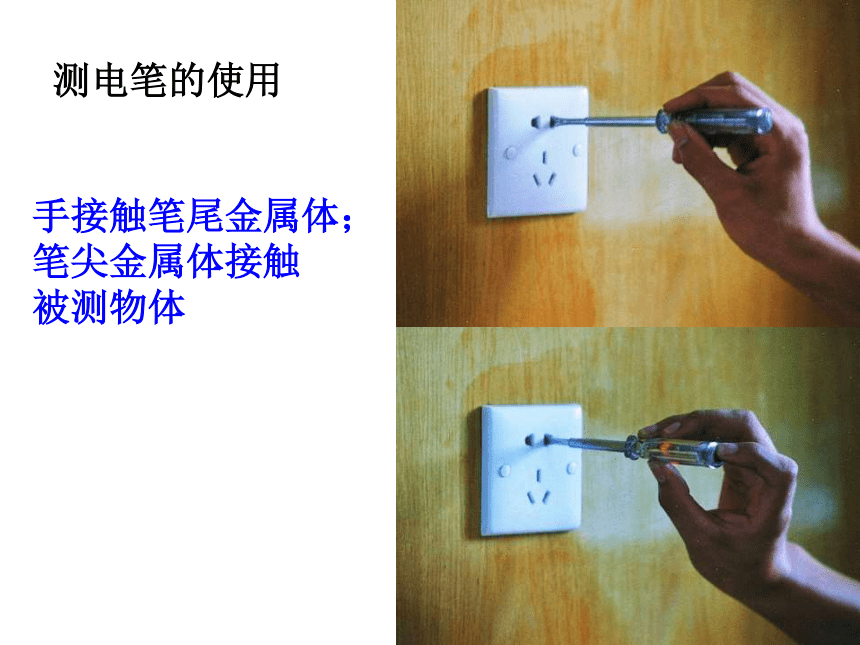

课件14张PPT。家庭电路的组成电能表闸刀开关保险盒并串并串如何辨别火线和零线？测电笔的使用手接触笔尾金属体；
笔尖金属体接触
被测物体测电笔的正确方法：手触笔尾金属体；笔尖金属体触火线时

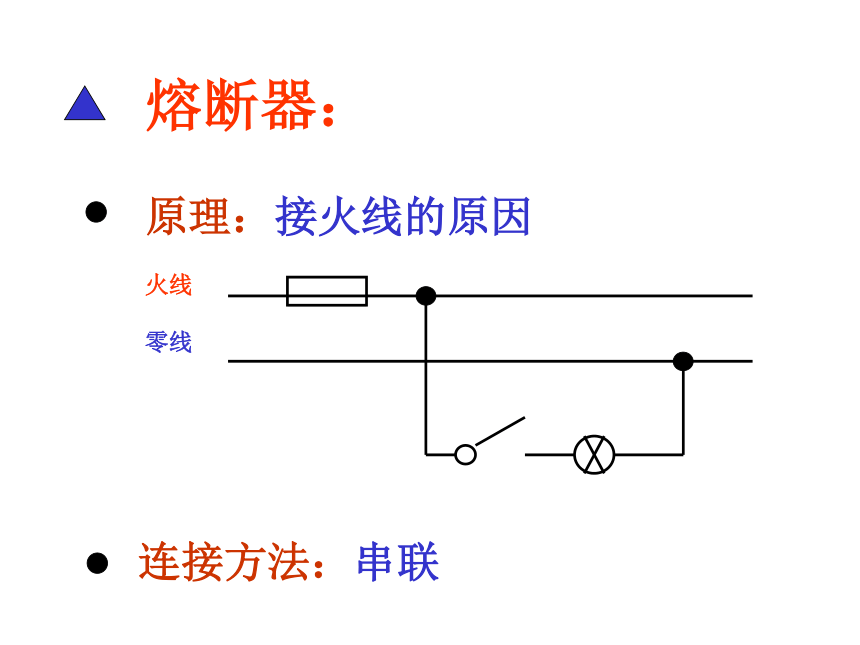

氖管发光，触零线时氖管不发光熔断器：
原理：接火线的原因

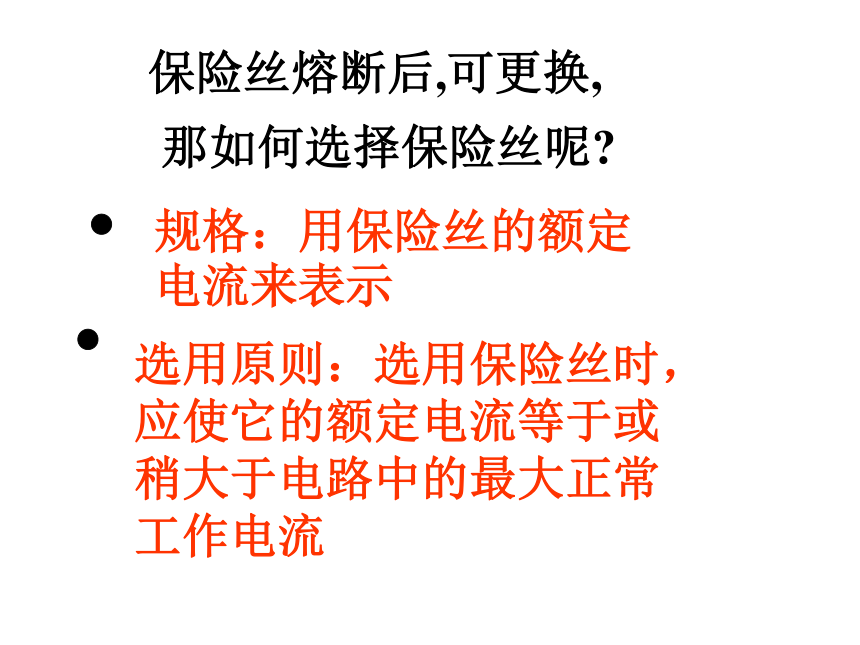

连接方法：串联规格：用保险丝的额定电流来表示选用原则：选用保险丝时，
应使它的额定电流等于或
稍大于电路中的最大正常
工作电流保险丝熔断后,可更换,那如何选择保险丝呢?
②发生短路
电路中的电流过大的原因①电路总消耗功率过大（过载）安装在电路里的几个断路器断路器小型断路器断路器：
作用：
连接方法：一般连接在火线上
原理：双金属片膨胀系数不同举例说明安全用电的常识树立安全用电的意识一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为( )。
(A)鸟有耐高压的天性
(B)鸟脚是干燥的，鸟的身体不导电
(C)鸟两脚间的电压几乎为零
(D)鸟体电阻极大所以无电流通过小鸟
描述常用电器的工作原理电灯电扇电热器电吹风电饭煲冰箱洗衣机
