电学作图题练习无答案

电学作图题练习

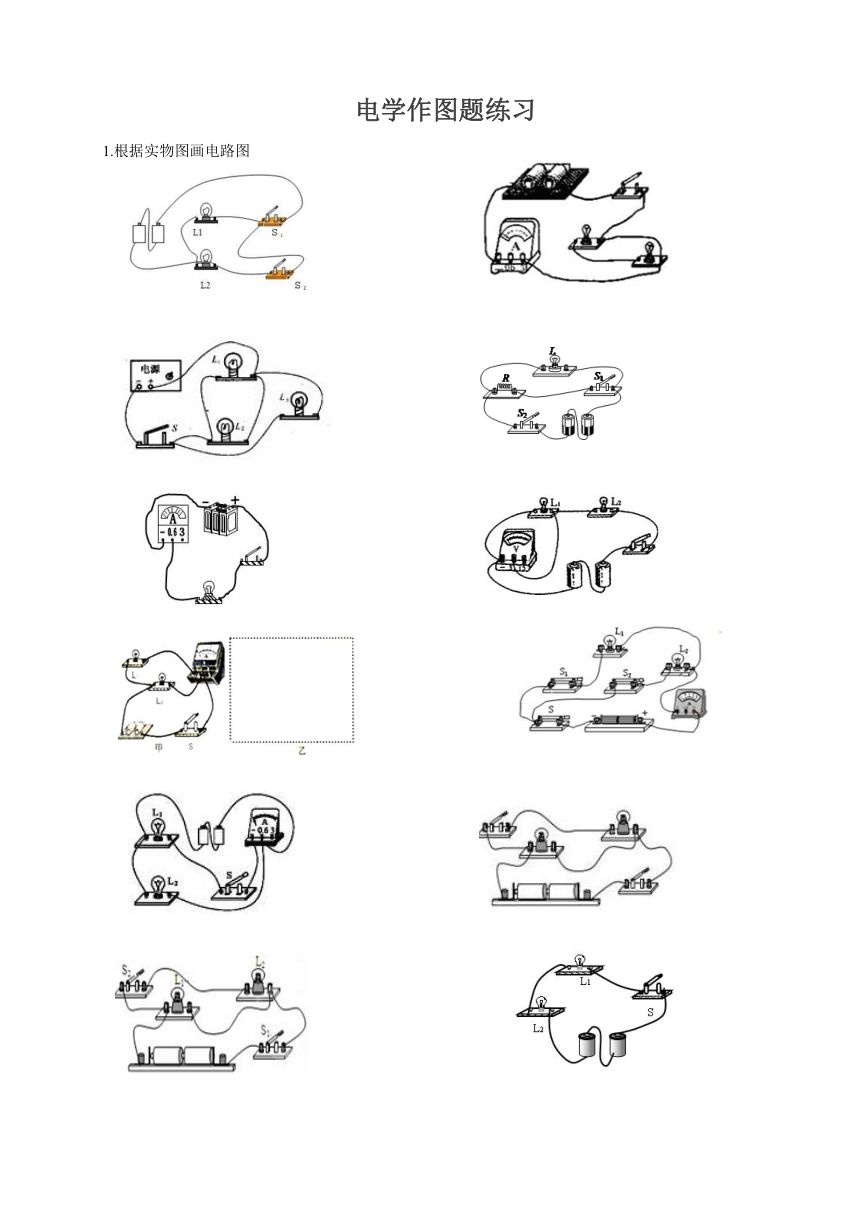

1.根据实物图画电路图
2.

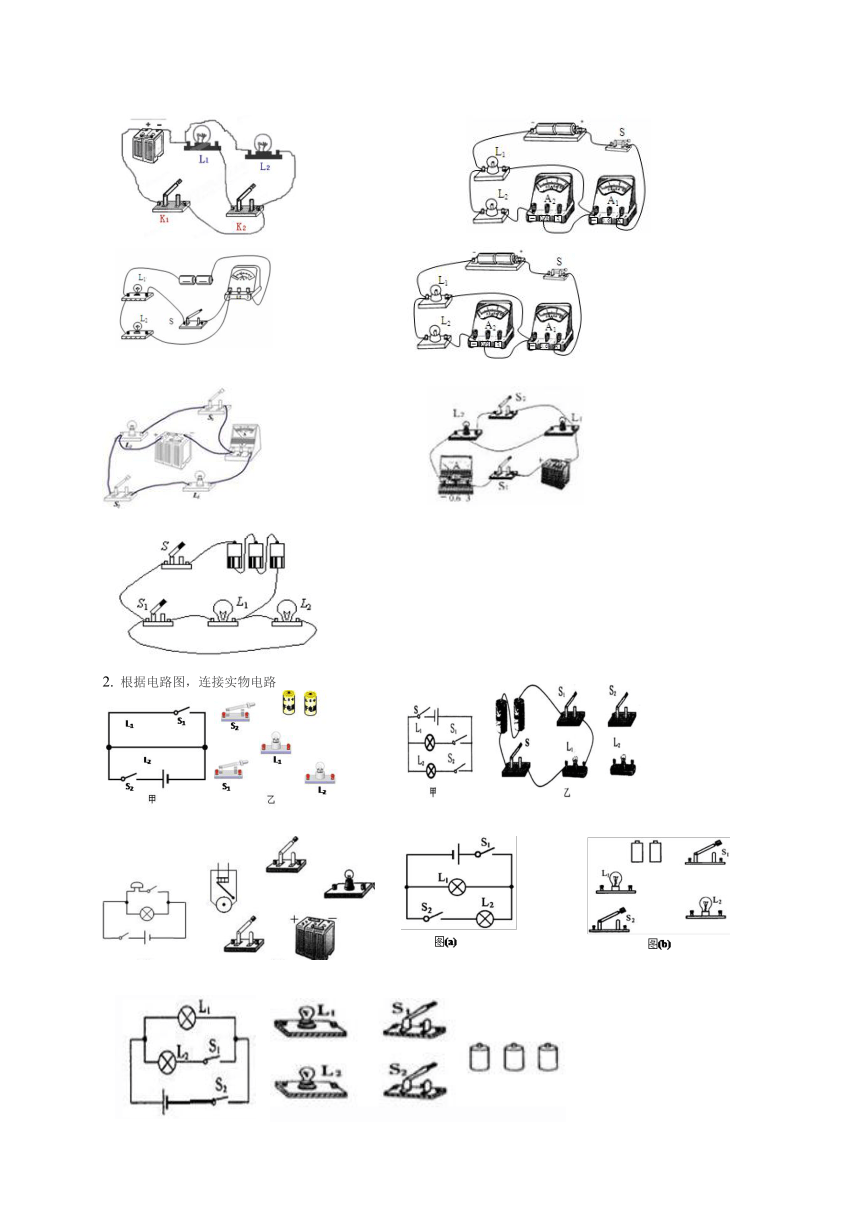

根据电路图，连接实物电路

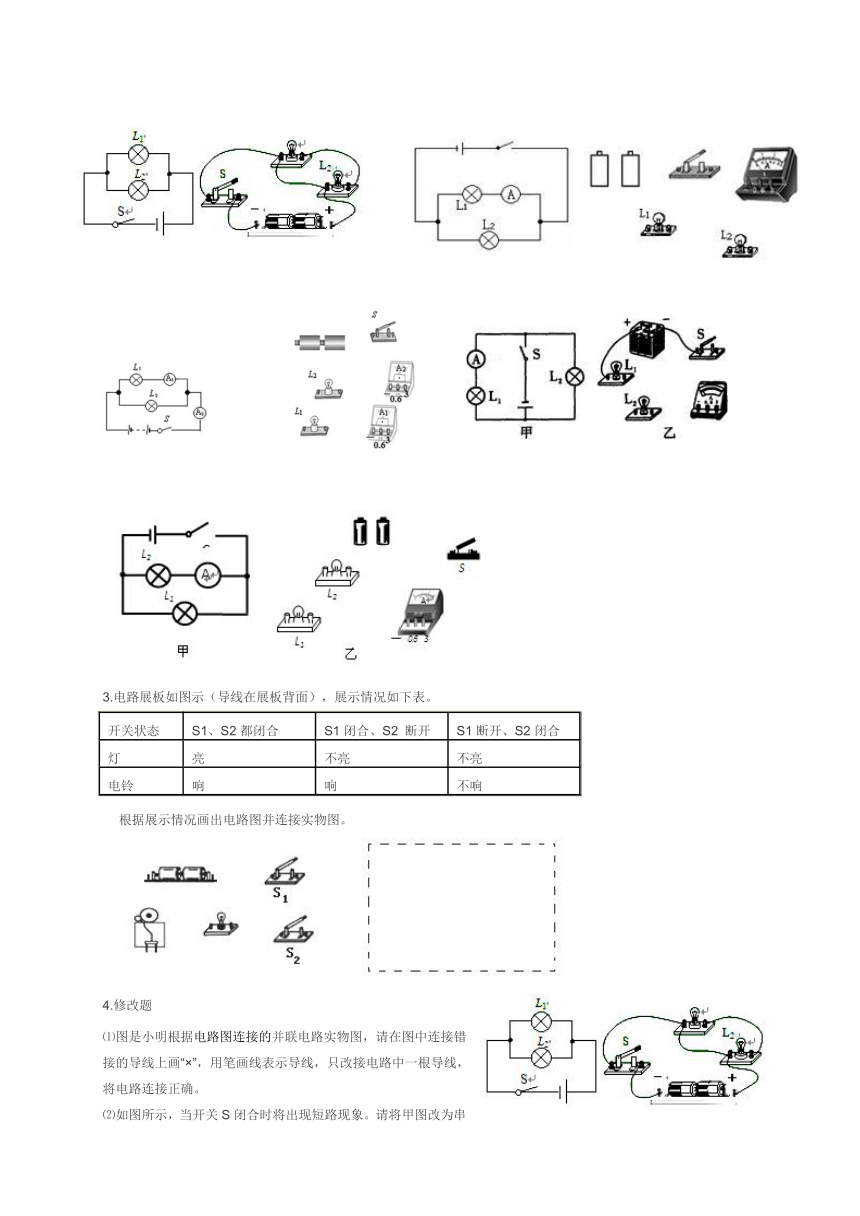

3.电路展板如图示（导线在展板背面），展示情况如下表。
开关状态
S1、S2都闭合
S1闭合、S2
断开
S1断开、S2闭合
灯
亮
不亮
不亮
电铃
响
响
不响
根据展示情况画出电路图并连接实物图。
4.修改题

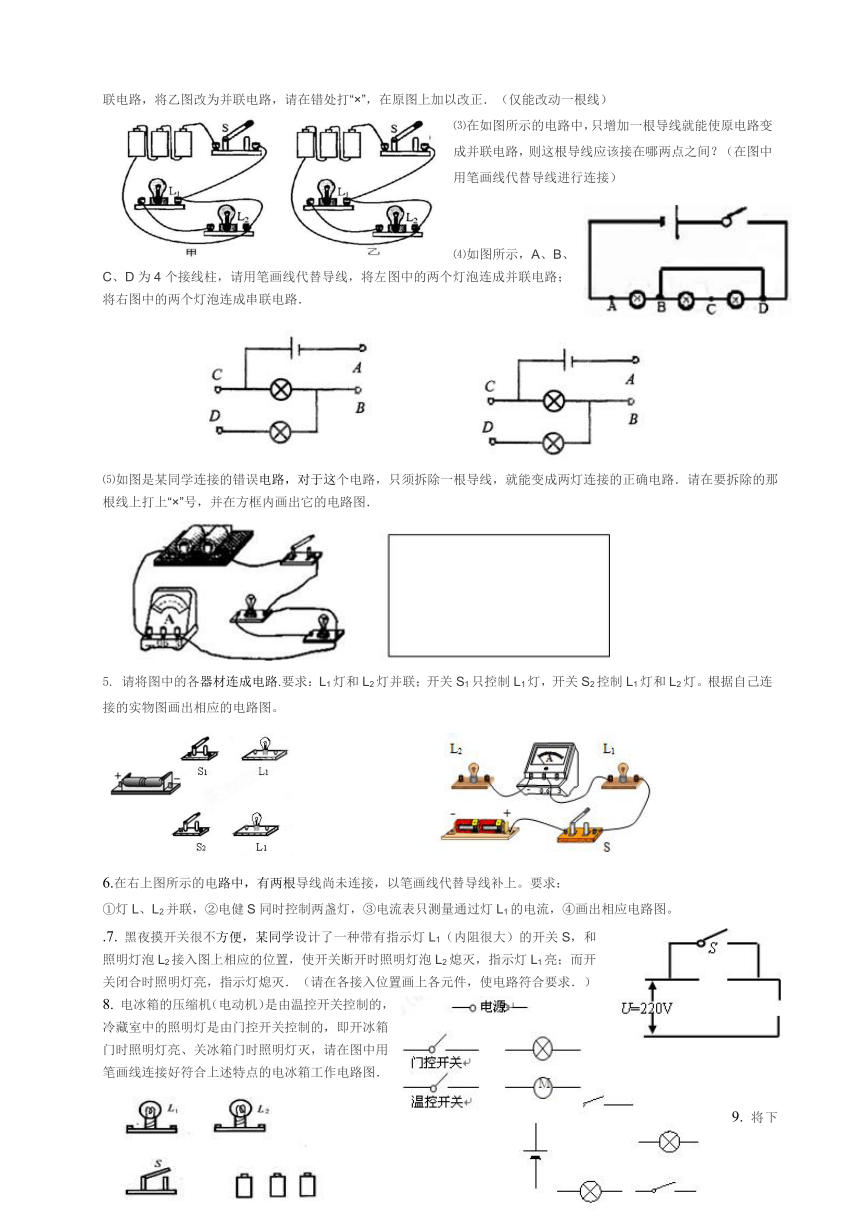

⑴图是小明根据电路图连接的并联电路实物图，请在图中连接错接的导线上画“×”，用笔画线表示导线，只改接电路中一根导线，将电路连接正确。
⑵如图所示，当开关S闭合时将出现短路现象。请将甲图改为串联电路，将乙图改为并联电路，请在错处打“×”，在原图上加以改正．（仅能改动一根线）
⑶在如图所示的电路中，只增加一根导线就能使原电路变成并联电路，则这根导线应该接在哪两点之间？（在图中用笔画线代替导线进行连接）
⑷如图所示，A、B、C、D为4个接线柱，请用笔画线代替导线，将左图中的两个灯泡连成并联电路；将右图中的两个灯泡连成串联电路．
⑸如图是某同学连接的错误电路，对于这个电路，只须拆除一根导线，就能变成两灯连接的正确电路．请在要拆除的那根线上打上“×”号，并在方框内画出它的电路图．
5.
请将图中的各器材连成电路.要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。根据自己连接的实物图画出相应的电路图。
6.在右上图所示的电路中，有两根导线尚未连接，以笔画线代替导线补上。要求：
①灯L、L2并联，②电健S同时控制两盏灯，③电流表只测量通过灯L1的电流，④画出相应电路图。
.7.
黑夜摸开关很不方便，某同学设计了一种带有指示灯L1（内阻很大）的开关S，和照明灯泡L2接入图上相应的位置，使开关断开时照明灯泡L2熄灭，指示灯L1亮；而开关闭合时照明灯亮，指示灯熄灭．（请在各接入位置画上各元件，使电路符合要求．）
8.
电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭，请在图中用笔画线连接好符合上述特点的电冰箱工作电路图．
9.
将下第一幅图中的元件连成串联电路．将右下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）
10.

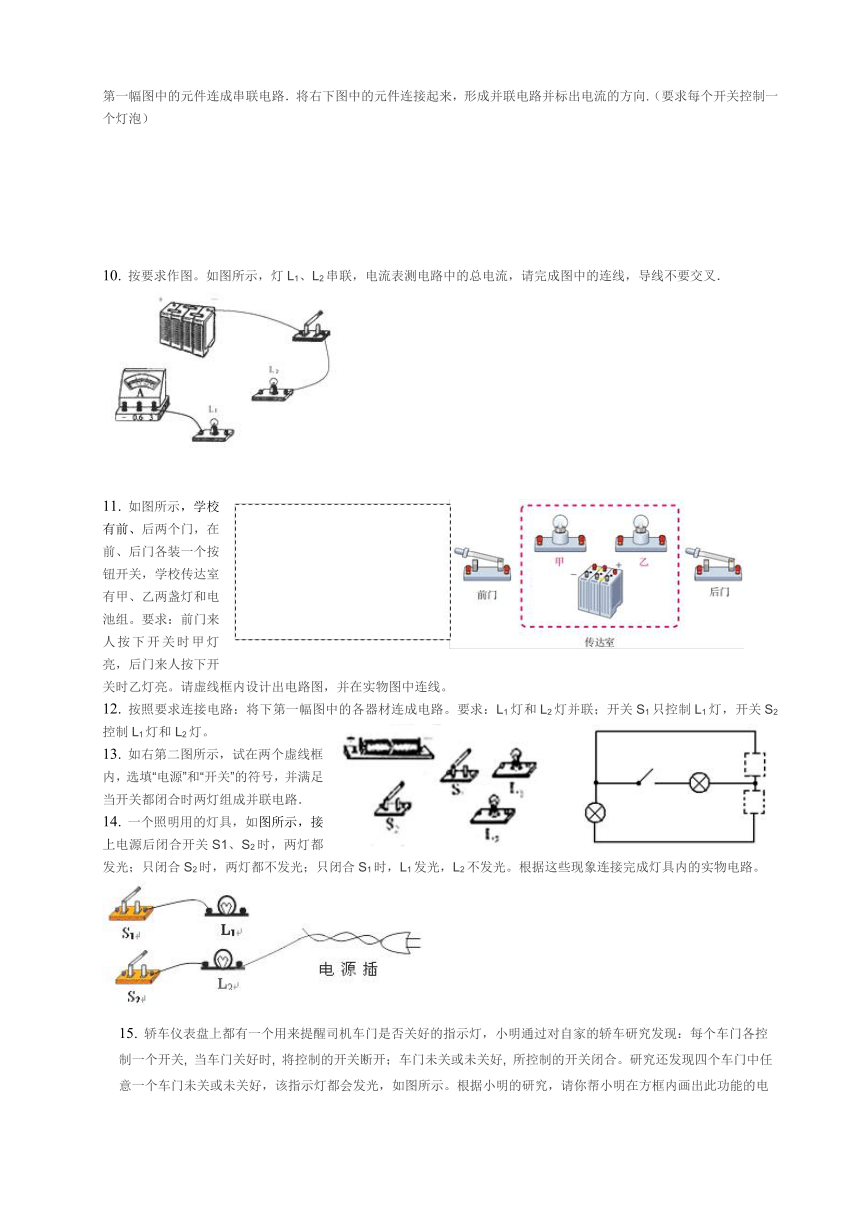

按要求作图。如图所示，灯L1、L2串联，电流表测电路中的总电流，请完成图中的连线，导线不要交叉．
11.
如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。请虚线框内设计出电路图，并在实物图中连线。
12.
按照要求连接电路：将下第一幅图中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
13.
如右第二图所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．
14.
一个照明用的灯具，如图所示，接上电源后闭合开关S1、S2时，两灯都发光；只闭合S2时，两灯都不发光；只闭合S1时，L1发光，L2不发光。根据这些现象连接完成灯具内的实物电路。
15.
轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，小明通过对自家的轿车研究发现：每个车门各控制一个开关,
当车门关好时,
将控制的开关断开；车门未关或未关好,
所控制的开关闭合。研究还发现四个车门中任意一个车门未关或未关好，该指示灯都会发光，如图所示。根据小明的研究，请你帮小明在方框内画出此功能的电路图。（图中已画出电源及对指示灯起保护作用的分压限流电阻，请补画出指示灯及四个开关。）
16.
将右上第三图所示各元件按要求连接起来。要求：当开关S1闭合时，只有灯泡L1发光，当开关S2闭合时，只有灯泡L2发光，电流表测L1灯泡的电流。
17.
用如图所示的器材，按下面要求在虚框内画出电路图，．要求：L1和L2并联，用电流表A1测出L1中的电流（约0.4A）用电流表A2测出L2中的电流（约1．2A），用电流表A3测出L1和L2中的电流，S作总开关．
18.
在下图中，将实物电路补充完整，使灯L1、L2并联，且开关控制整个电路。
19.
火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。请你把上右图中的各元件符号连接成符合上述设计要求的电路图。
20.
如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图．
21.
近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车．请设计一个符合要求的电路图。（已画出指示灯和电源，如图所示）
22.有关电表的电路连接题：
①如图所示，将电流表“”或电压表“”的符号填入相应的圆圈内，当开关S闭合后，要使电阻R1、R2并联．
②如图所示电路中有两个小灯，请在图中〇内，分别填入或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
③如图所示，试在甲、乙两个“O”内选填“电压表”和“电流表”的符号，使两灯组成并联电路。
④将电压表或电流表的符号填入如图所示的电路中的圆圈内。要求：开关S断开灯L1和L2串联；并请说出当开关S闭合时，图中所填电表分别测量的是哪个地方的什么物理量。
⑤在右上图所示的电路中，根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个元件符号，并分别填进电路的空缺处，填进后要求灯泡L1和L2串联。
⑥将下图中的元件连接起来，形成串联电路并标出电流的方向.
将右上第二图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）
⑦在如图所示的圆圈“○”内填上电流表或电压表的符号。
⑧请在下图中的〇内填入合适的电表，要求：开关闭合时两灯均能发光，且三个电表的示数均不为零。
⑨在下右侧第二幅图电路中，请根据标出的电流方向，把电源、电流表和电压表三个元件符号填入电路空缺处，填入后要求：当电键闭合时，灯L1和L2串联，电压表测L1的电压，且都能发光。
23.
.现有电源一个、开关一个、灯泡一个、导线若干、发光二极管一个、声控开关一个，请你设计一个电路，要求：当开关闭合时发光二极管发光，并且灯泡在声控开关的作用下可亮、可灭；当开关断开时，发光二极管仍发光，但是不论声控开关怎样作用灯泡不能发光.画出电路图.
24.
按要求，在图中用笔画线代替导线组成电路，元件位置不要移动,并在方框内画出电路图。要求：闭合开关S时，电灯L1、L2都发光，电流表测通过灯L1电流。
25.
设计电路，要求：L1和L2并联、开关S控制L1、L2两盏灯。电压表测灯泡L2两端的电压，先根据设计要求把图中的实物连成电路，然后在方框中画出相应的电路图。
26.
（1）按要求将右上图所示的器材用笔连好电路并画出电路图。要求：当滑片向右移动时，电灯变亮。
（2）在下面的方框内画出伏安法测电阻的电路图，并根据电路图连接右图电路。
（3）设计电路。要求：L1和L2串联，电流表测L1的电流，电压表测L2两端的电压，滑动变阻器控制电路中的电流不超过0.5A。画出电路图，并用铅笔线代替导线将图中的元件连接起来。
27.
在右上第二图中所示的电路中，尚有两根导线没有连接，请用笔画线代替导线补上，补上后要求：①
闭合电键，小灯发光；②
当滑片向右移动时电流表示数变小。
28.
用笔代替导线连接如图所示家庭电路。
29.
请将右上第二幅图中的器材连线完整。要求：两灯串联，电压表只测L1灯两端的电压。
30.
一只玩具猫外形如图所示，猫体内有电池，猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一齐发光。取下其中一个小电灯，发现另一个仍能发光，请把猫体内的对应电路图画在图的方框内。
在图中，有两根导线尚未接入电路，请用笔画线代替导线补上。补上后要求：闭合电键，当滑动变阻的滑片P向右移，电压表和电流表示数均变大。
