苏科版九年级物理上册第14章欧姆定律 14.2变阻器 课件

课件29张PPT。14.2变阻器灯光的亮暗
声音的强弱
风扇的快慢是怎么控制的呢？引入新课电 阻长度粗细材料温度如何改变导体的

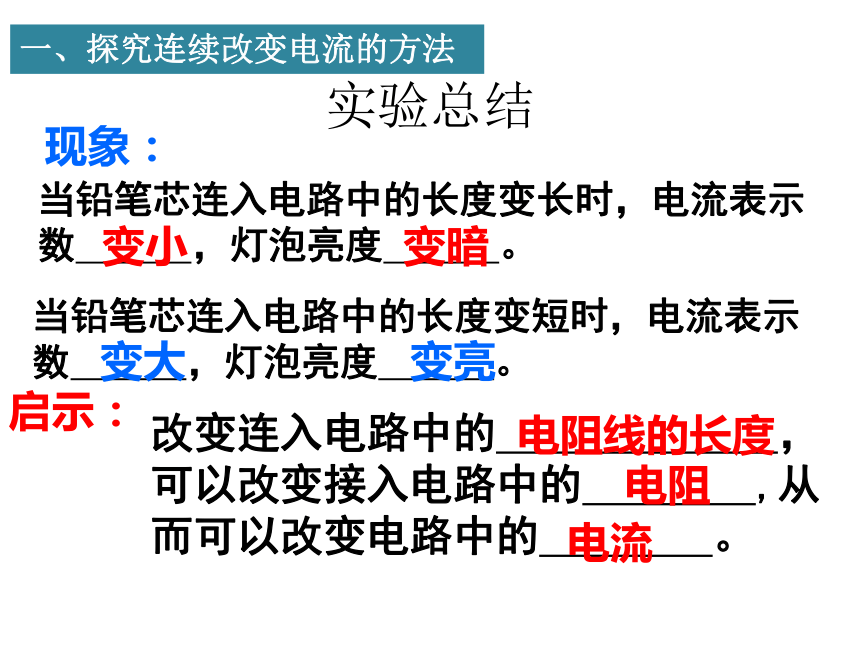

一、探究连续改变电流的方法改变导体电阻最方便、实用的方法是改变导体的长度。如何实现台灯亮度的连续调节呢？一、探究连续改变电流的方法实验总结当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。现象：变小改变连入电路中的 ，可以改变接入电路中的 ,从而可以改变电路中的 。启示：电阻线的长度电流当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。变大变亮变暗电阻一、探究连续改变电流的方法二、变阻器灯光的亮暗
风扇的快慢
声音的强弱二、变阻器灯光的亮暗
风扇的快慢
声音的强弱唉，太麻烦了二、变阻器用一根长的电阻线来调节电路中的电流很麻烦，因此出现了-----滑动变 阻器通过改变接入电路中的电阻线的长度来改变
电阻的器件。【定义】滑动变阻器电位器电阻箱【活动】阅读滑动变阻器的说明书。二、变阻器1、构造滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈观察滑动变阻器三、滑动变阻器三、滑动变阻器【示意图】【电路元件符号】滑动变阻器与被控电路串联。A、规格：2、允许通过的最大电流是1.5A 电阻变化范围是0－50Ω1、电阻最大值是50ΩB、连接：【使用】三、滑动变阻器三、滑动变阻器C、探究有效连接1、使用C、D（上边两个）接线柱：滑动变阻器的电阻线没有接入电路，所以不
改变电阻，是一种无效接法。【使用】【小结】2、使用A、B（下边两个）接线柱：相当于接入电路中一个定值电阻，同样起不
改变电阻，但限制电流，保护电路。C、探究有效连接【使用】【小结】三、滑动变阻器3、使用A、Ｃ（一上一下）两个接线柱：AP段接入电路，当滑片P远离A端时，AP段
电阻线变长，电阻变大，电流变小，灯变暗。C、探究有效连接【使用】【小结】三、滑动变阻器4、使用A、D（一上一下）两个接线柱：AP段接入电路，当滑片P远离A端时，AP段
电阻线变长，电阻变大，电流变小，灯变暗。C、探究有效连接【使用】【小结】三、滑动变阻器5、使用B、C（一上一下）两个接线柱：BP段接入电路，当滑片P滑向B端时，BP段
电阻线变短，电阻变小，电流变大，灯变亮。C、探究有效连接【使用】【小结】三、滑动变阻器6、使用B、D（一上一下）两个接线柱：BP段接入电路，当滑片P滑向B端时，BP段
电阻线变短，电阻变小，电流变大，灯变亮。C、探究有效连接【使用】【小结】三、滑动变阻器7、使用三个接线柱：C、探究有效连接【使用】三、滑动变阻器4、电学实验为了保护电路，要求滑动变阻器在
闭合开关前要将滑片置于阻值 的位置。2、要将至少 接入电路，导线只接在
滑片上或支架上，都不能使它连入电路。1、滑动变阻器要 连入被控电路。 3、只有用 的接法，才能使滑动变阻
器起到改变电阻的作用。5、电阻的变化由 与 接线柱
之间的电阻线的长度决定，距离越大，电阻
越大；距离越小，电阻越小。 串联两个接线柱“一上一下”最大滑片下边已接线的【方法总结】三、滑动变阻器例、下列滑动变阻器的四中接法中正确的是（ ）例、当滑片P向右滑动时，下列接入电路的滑动变阻
器的电阻变小的是 ( )当堂反馈例、如图所示，闭合开关S后，要使滑动变阻器的
滑片向右移动时灯泡变暗，应把F点与滑动变
阻器的 点(选填符号A、B或D)。
用导线连接起来。当堂反馈判断一下:
如果要灯的亮度增加，滑片要怎样移动？当堂反馈与滑动变阻器相比，电阻箱有哪些优缺点？旋钮式电阻箱【类型1】【思考】电阻箱的示数是 Ω。最大阻值是 Ω。四、电阻箱如果将电位器接入电路来改变收音机大小，
要求当滑片顺时针转动时音量增大，应该将
该元件的铜片 和铜片 接入电路。五、电位器【结构和示意图】【思考】六、应用你学到了什么一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法 （1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：
（1）在闭合开关之前，应将滑片置于阻值最大端。
（2）不能超过滑动变阻器允许通过的最大电流
二、电阻箱七、小结再见！
