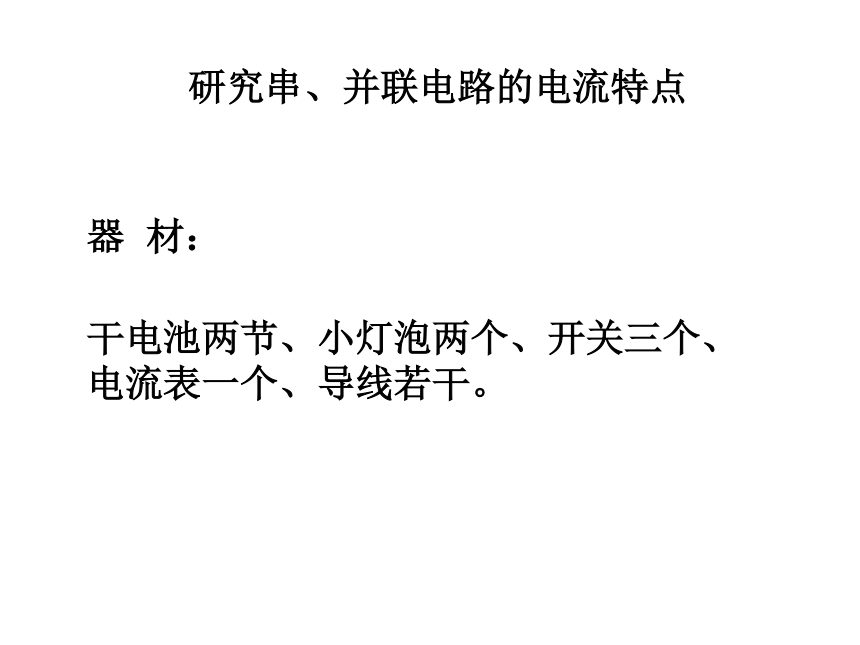

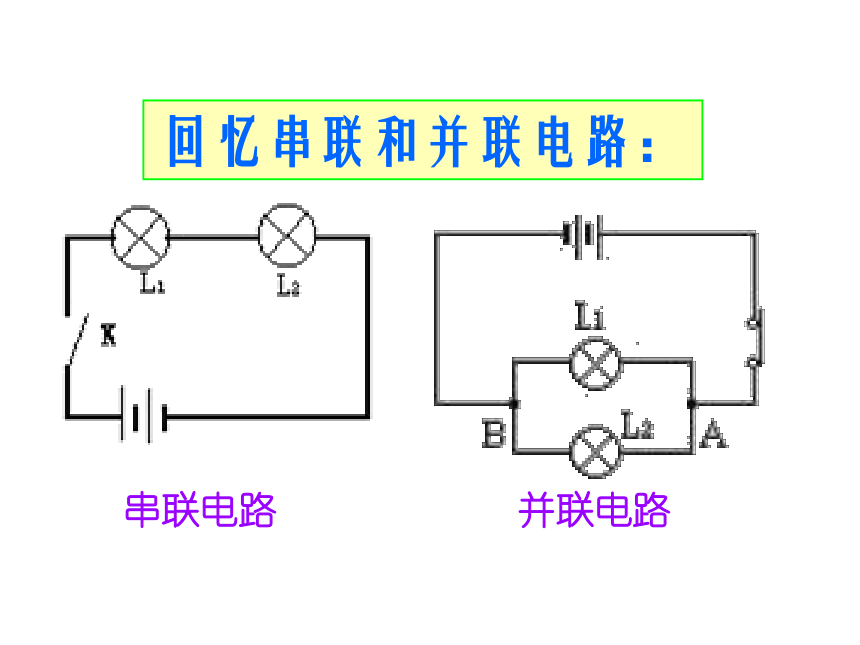

课件18张PPT。研究串、并联电路的电流特点器 材:干电池两节、小灯泡两个、开关三个、

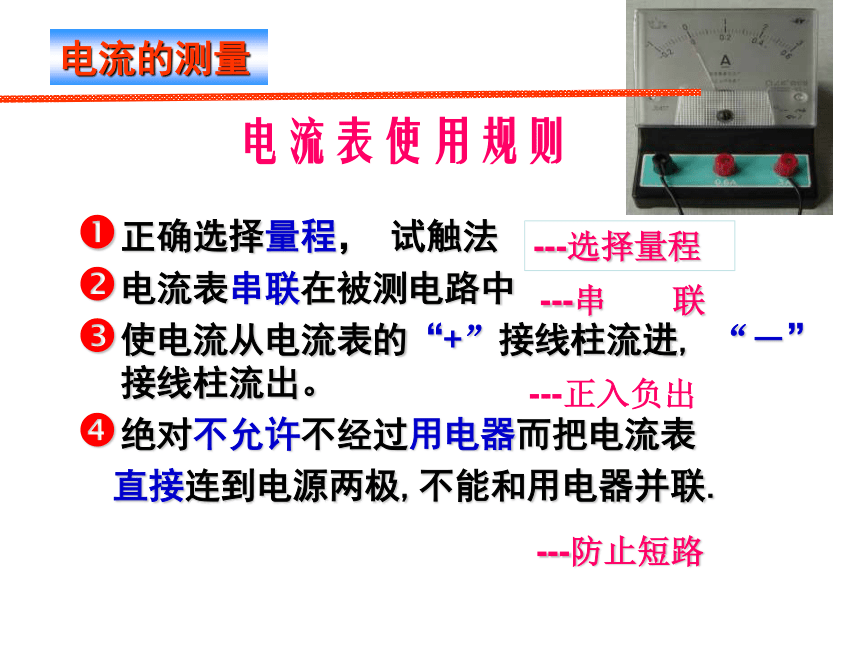

电流表一个、导线若干。回忆串联和并联电路:串联电路并联电路---选择量程---串 联 ---正入负出 ---防止短路电流表使用规则电流的测量正确选择量程, 试触法
电流表串联在被测电路中
使电流从电流表的“+”接线柱流进, “-”接线柱流出。
绝对不允许不经过用电器而把电流表
直接连到电源两极,不能和用电器并联.
串联电路知识结构方框图串


路连接特点工作特点 开关的
控制特点依次逐个相连,无分支。各用电器工作有关联:
任意一个用电器不工
作,其他用电器均停
止工作。一只开关可控制各用
电器工作,且与开关

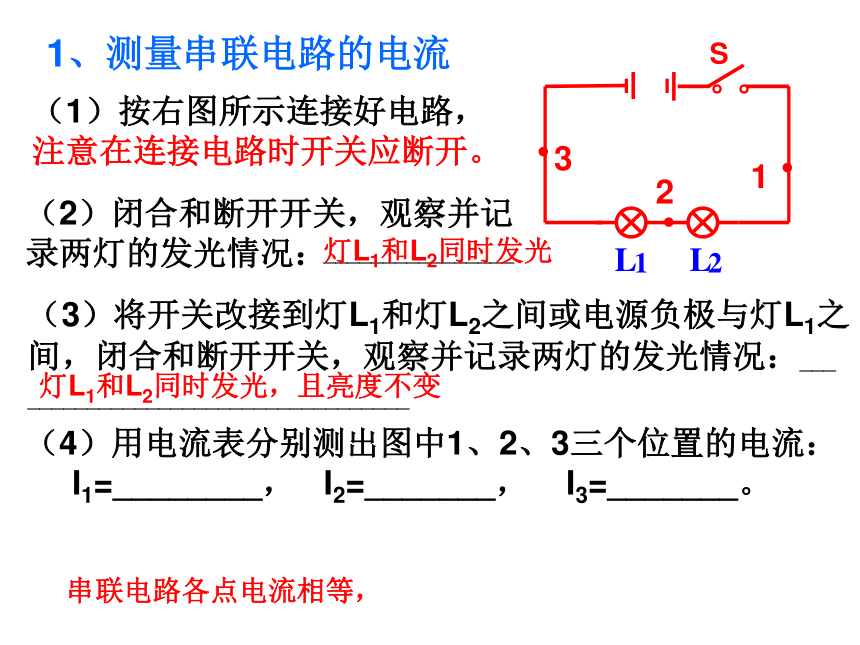

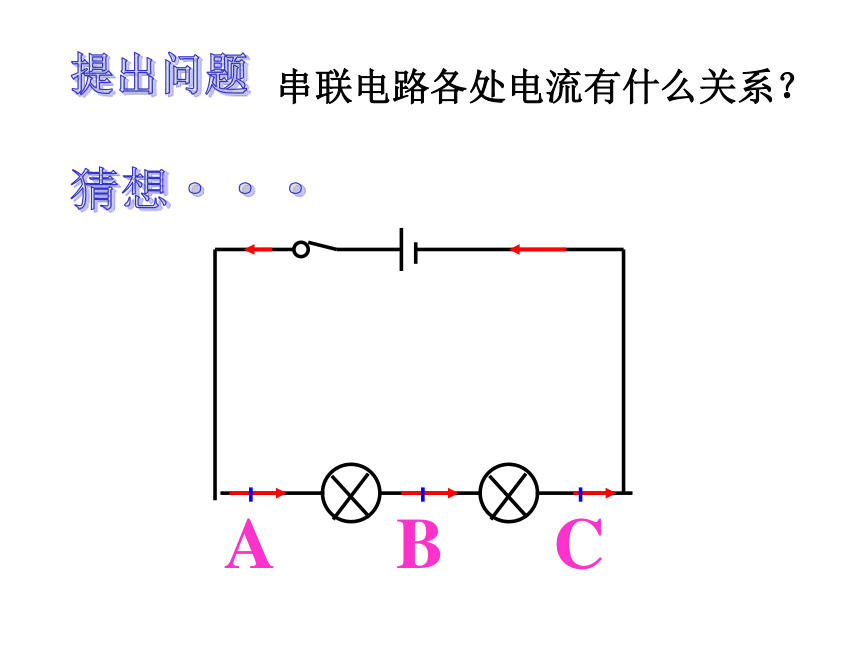

的位置无关。提出问题串联电路各处电流有什么关系?猜想···1、测量串联电路的电流(1)按右图所示连接好电路,
注意在连接电路时开关应断开。?(2)闭合和断开开关,观察并记
录两灯的发光情况:________________(3)将开关改接到灯L1和灯L2之间或电源负极与灯L1之
间,闭合和断开开关,观察并记录两灯的发光情况:___
________________________________(4)用电流表分别测出图中1、2、3三个位置的电流:

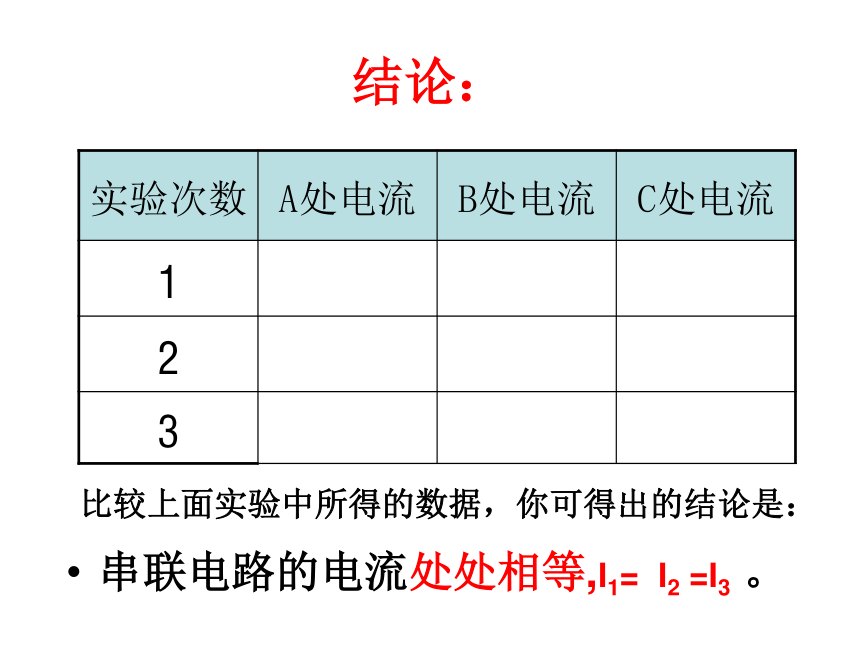

I1=________, I2=_______, I3=_______。灯L1和L2同时发光灯L1和L2同时发光,且亮度不变串联电路各点电流相等,结论:串联电路的电流处处相等,I1= I2 =I3 。比较上面实验中所得的数据,你可得出的结论是:研究串、并联电路的电流特点并联电路知识结构方框图工作特点并联电路连接特点 开关的
控制特点各用电器(包括跟用电
器相连的开关)各自接
在电路两点之间。某一条支路断开时,其
他支路上的用电器照常
工作。干路上的开关可以控制
所有用电器,而支路上
的开关只能控所在支路
上的用电器。2、测量并联电路的电流。(1)按右图所示电路连接好电路,
注意在连接电路时开关S应断开。(2)闭合和断开开关S、S1、S2,
观察并记录两灯的发光情况:_______
______________L12LS???S1S2123(3)用电流表分别测出图中三个位置的电流。
I=_______ , I1=________, I2=_______ 。闭合S,两灯都不亮;闭合S和S1,灯L1亮,L2不亮;闭合
S和S2,灯L1不亮,L2亮;闭合S、S1、S2,灯L1和L2亮结论:比较上面实验中所得的数据,你可得出的结论是:
________________________________在并联电路中,干路电流等于支路电流之和, I= I1+ I2研究串、并联电路的电流特点知识应用: 1.某同学家中有一台电视机、一台洗衣机、两盏照明灯,它们是并联着的,工作时的电流分别为200mA、1 A、300mA和250mA.如果干路中的电流不许超过3A,这些用电器是否可以同时使用?练习:AL1L1L2L2A2A11.2A0.5AL1中的电流是多少?0.7A将图5中给出的实物连接起来.
要求:L1,L2并联、S控制干路, 测量干路的电流, 测L2中的电流.已知L1和L2中的电流均为0.4A . 1. 用电流表测电流,为什么要先用较大的量程进行试测?而电流表的指针偏转角过小时,为什么又要改用较小的量程?2. 试解释:为什么串联电路中电流处处相等,
并联电路中干路电流等于各支路电流之和。如果用较小的量程进行试测,可能超过量程而致使电流表损坏。电流表的指针偏转角过小时,改用较小的量程是为了读数更加准确。串联电路中电流的路径只有一条。单位时间内流过电荷量相等。在干路中流过的电荷量需要经过支路,经过支路后汇集在一起由干路返回电源。因为总电荷数量一定,且在中间没有增加也没有减少。也就是单位时间流过干路的电荷量与单位时间流过支路的电荷量相等,即并联电路中干路等于各支路电流之和。3. 在研究并联电路中干路与各支路电流的关系时,
对所选用的两个灯泡规格有什么要求?选择两个
相同规格的灯泡来做实验可以吗?要求两个灯泡的电阻不同。如选择两个相同规格的灯泡做实验,可能会得出各支路的电流相等的错误结论。4. 如果用电流表测量0.3~0.5安的电流,现有0~3安和0~0.6安两个量程的电流表,用哪一个测得的结果比较准确?为什么?选用0~0.6安的量程测得的结果比较准确。因为
一般电流表的指针偏转到满刻度的2/3处左右,
它的测量结果会更精确。实验活动册P58 拓展研究(1)这个电路的连接有哪些错误?灯A所在的支路短路。(2)(3)见实验活动册
