电流的测量[上学期]

课件16张PPT。第二节

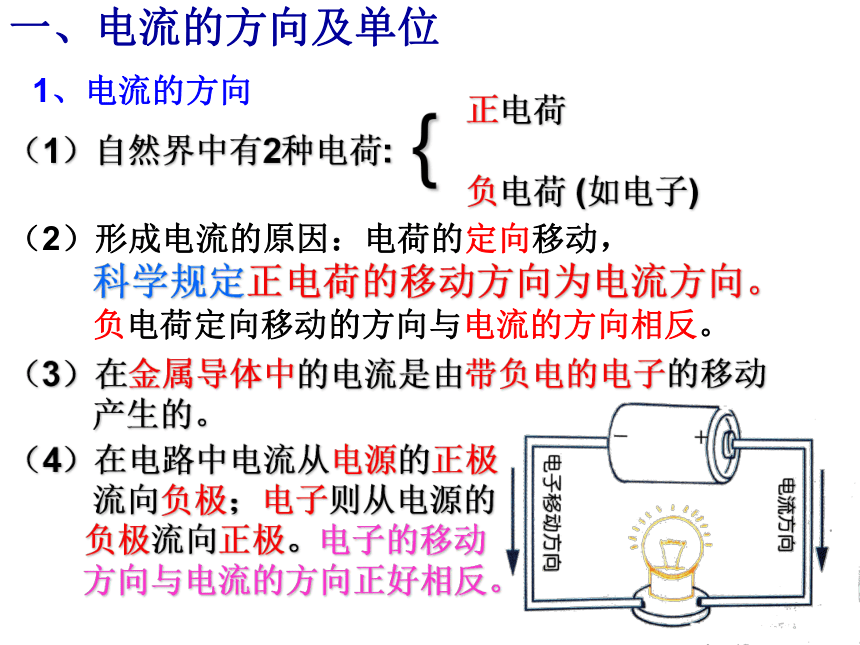

电流的测量一、电流的方向及单位1、电流的方向（2）形成电流的原因：电荷的定向移动，
科学规定正电荷的移动方向为电流方向。
负电荷定向移动的方向与电流的方向相反。（1）自然界中有2种电荷:{正电荷负电荷 (如电子)（3）在金属导体中的电流是由带负电的电子的移动
产生的。（4）在电路中电流从电源的正极
流向负极；电子则从电源的
负极流向正极。电子的移动
方向与电流的方向正好相反。
电灯为什么有时亮有时暗通过电灯的电流有大小（1）电流强度表示电流的大小。（简称电流）
用字母 I 表示。
（2）电流的单位：安培（简称安）符号为 A ；

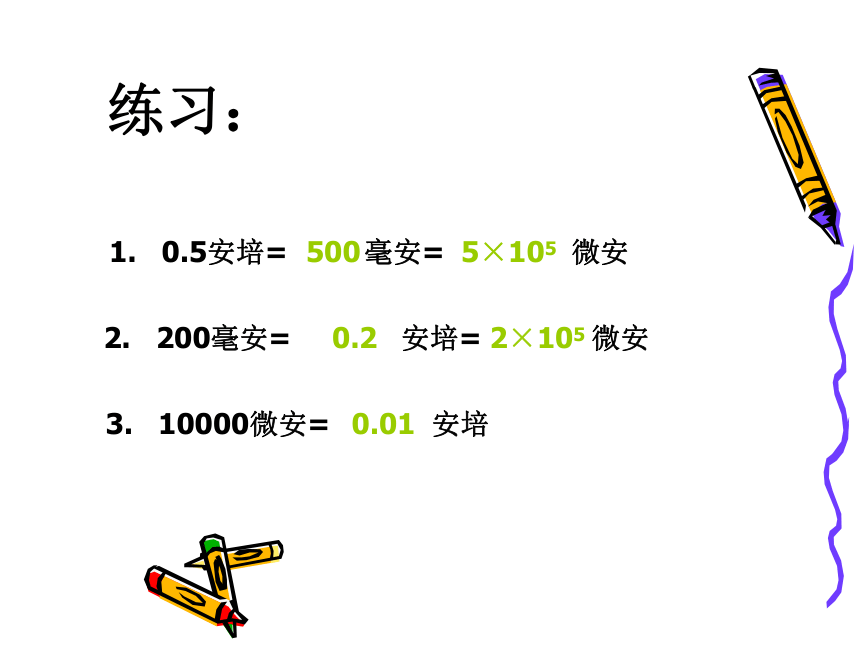

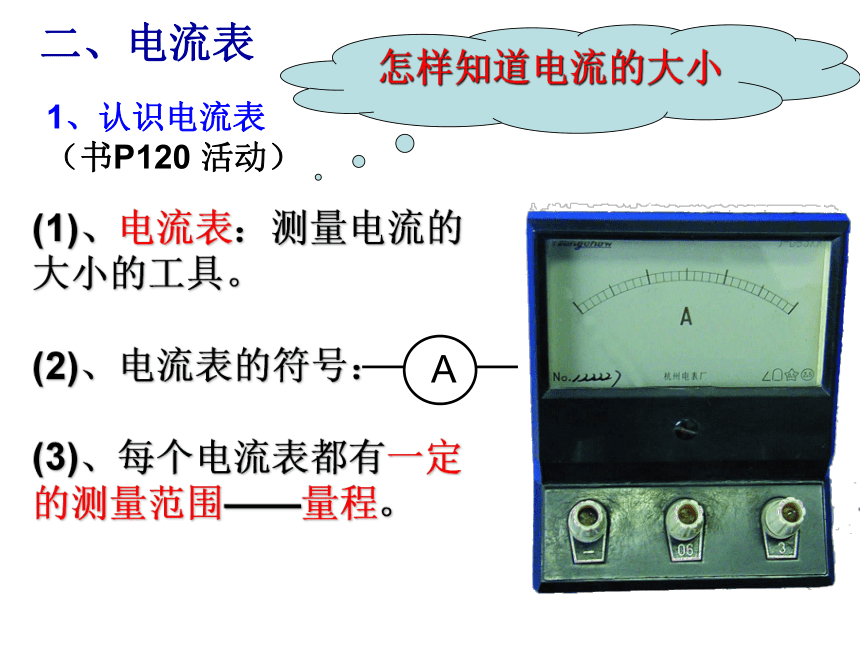

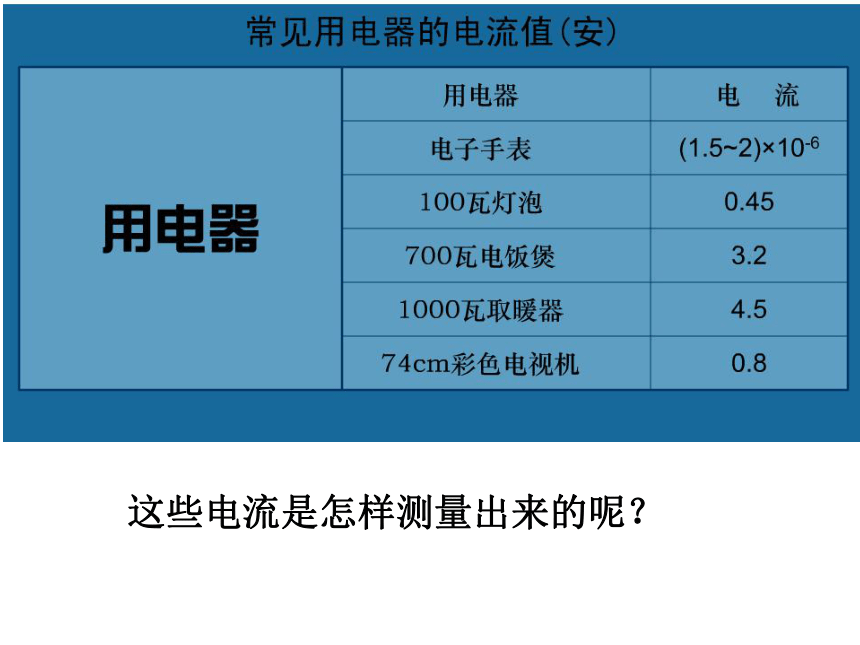

比安小的单位有毫安和微安，符号 mA 和μA。2、电流的单位练习：1. 0.5安培= 毫安= 微安5005×1052. 200毫安= 安培= 微安0.22×1053. 10000微安= 安培0.01这些电流是怎样测量出来的呢？ 怎样知道电流的大小(1)、电流表：测量电流的大小的工具。
(2)、电流表的符号：
(3)、每个电流表都有一定的测量范围——量程。二、电流表1、认识电流表

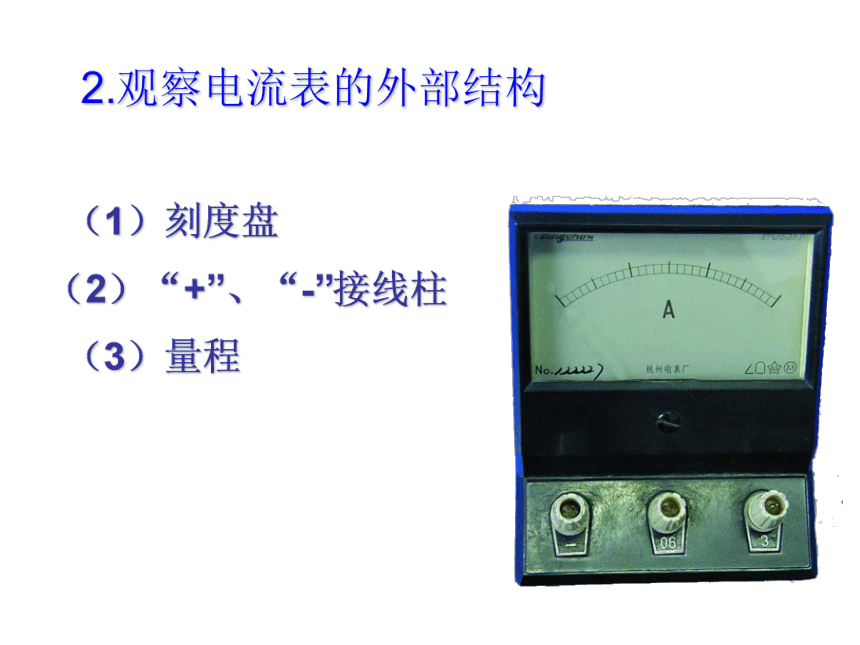

（书P120 活动）2.观察电流表的外部结构（3）量程（2）“+”、“-”接线柱（1）刻度盘I=1.2AI=0.52A请注意电流表使用不当，容易烧坏。因此使用电流表应注意以下事项：
1、正确选择量程。被测电流不得超过电流表的量程。
2、电流表必须串联在被测电路中。
3、使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。
4、绝对不允许不经过用电器而把电流表直接连到电源两极。3、电流表的使用说明：5、使用前检查指针是否指零2.某同学估计小灯泡的电流约为0.34安培，
则应选择右图的 和 接线柱。考考你检测电流表故障的能力1.请判定下图的电流表连接是否正确？
研究串、并联电路的电流特点目 标：1、初步学会串联电路和并联电路的连接方法；
了解开关对电路的控制作用。
2、初步学会使用电流表测电路里的电流。
3、了解串联电路和并联电路各部分电流的关系。器 材：干电池两节、小灯泡两个、开关三个、
电流表一个、导线若干。1、测量串联电路的电流（1）按右图所示连接好电路，
注意在连接电路时开关应断开。?（2）闭合和断开开关，观察并记
录两灯的发光情况：________________（3）将开关改接到灯L1和灯L2之间或电源负极与灯L1之
间，闭合和断开开关，观察并记录两灯的发光情况：___
________________________________（4）用电流表分别测出图中1、2、3三个位置的电流：
I1=________， I2=_______， I3=_______。比较上面实验中所得的数据，你可得出的结论是：
________________________________灯L1和L2同时发光灯L1和L2同时发光，且亮度不变串联电路各点电流相等， I1= I2 =I32、测量并联电路的电流。（1）按右图所示电路连接好电路，
注意在连接电路时开关S应断开。（2）闭合和断开开关S、S1、S2，
观察并记录两灯的发光情况：_______
______________L12LS???S1S2123（3）用电流表分别测出图中三个位置的电流。
I=_______ ， I1=________， I2=_______ 。比较上面实验中所得的数据，你可得出的结论是：
________________________________闭合S，两灯都不亮；闭合S和S1，灯L1亮，L2不亮；闭合
S和S2，灯L1不亮，L2亮；闭合S、S1、S2，灯L1和L2亮在并联电路中，干路电流等于支路电流之和， I= I1＋ I2
