第2节电流的测量[上学期]

课件31张PPT。第2节　电流的测量教学目标
1、理解电流的基本概念。
2、知道一些家用电器的电流的值。
3、练习掌握电流的测量方法和步骤。
4、能按规范方法对电流表读数。

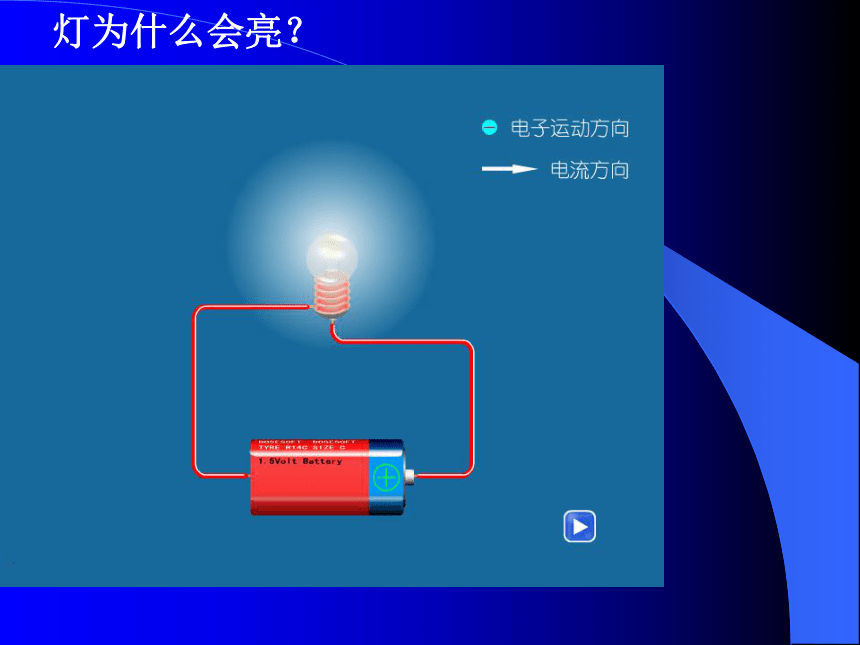

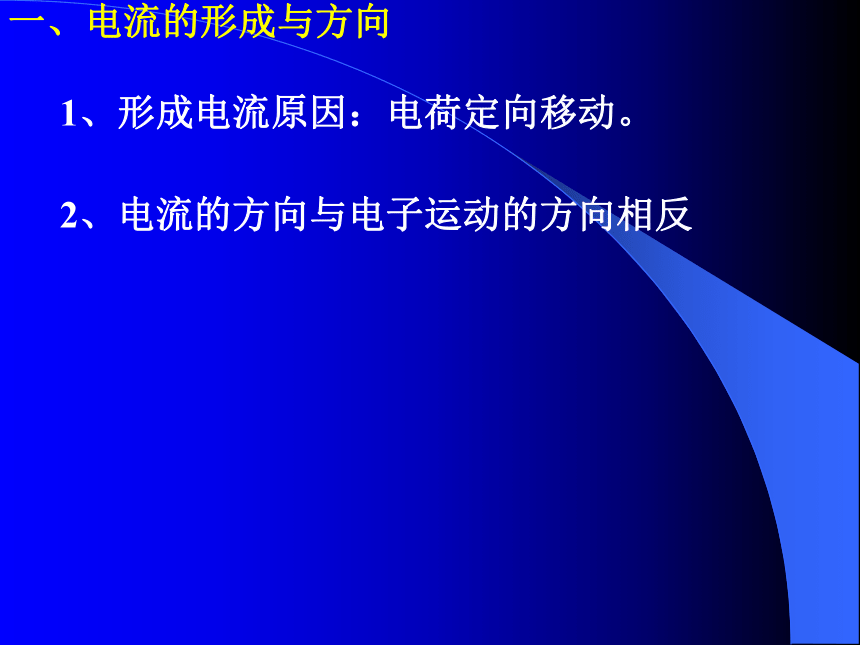

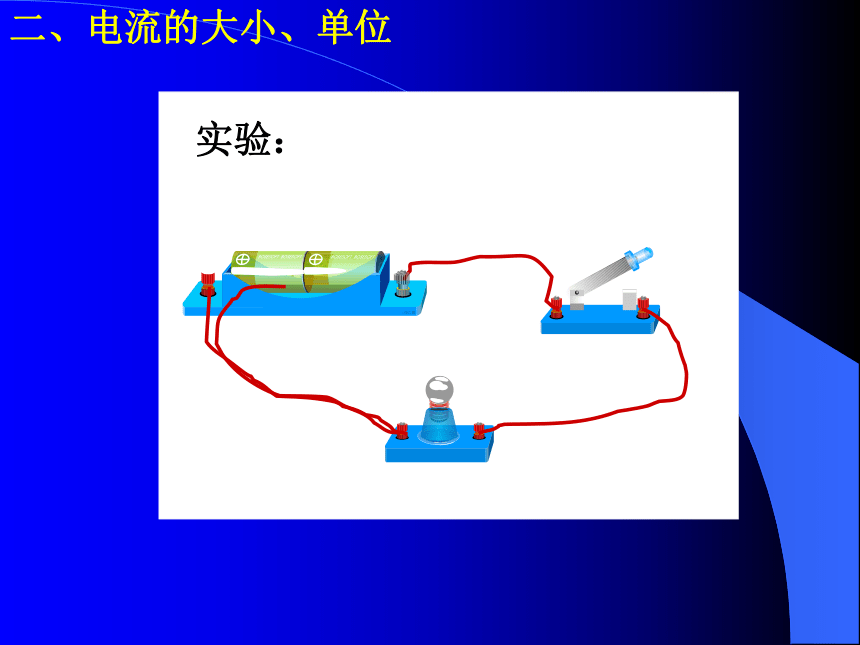

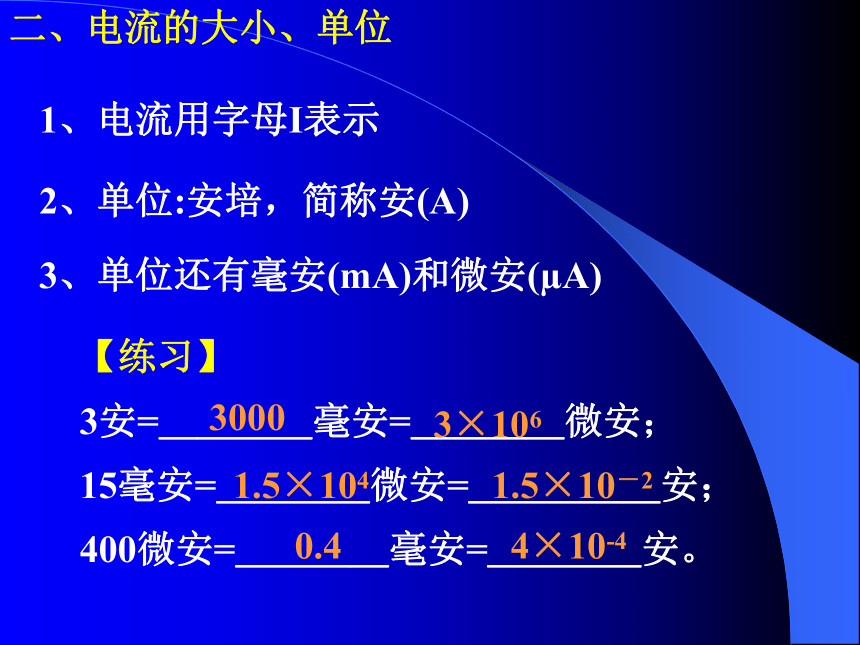

5、能按电路图将安培表正确地接入电路。 灯为什么会亮？一、电流的形成与方向1、形成电流原因：电荷定向移动。 2、电流的方向与电子运动的方向相反 二、电流的大小、单位实验：二、电流的大小、单位1、电流用字母I表示 2、单位:安培，简称安(A)3、单位还有毫安(mA)和微安(μA)【练习】
3安=＿＿＿＿毫安=＿＿＿＿微安；
15毫安=＿＿＿＿微安=＿＿＿＿＿安；

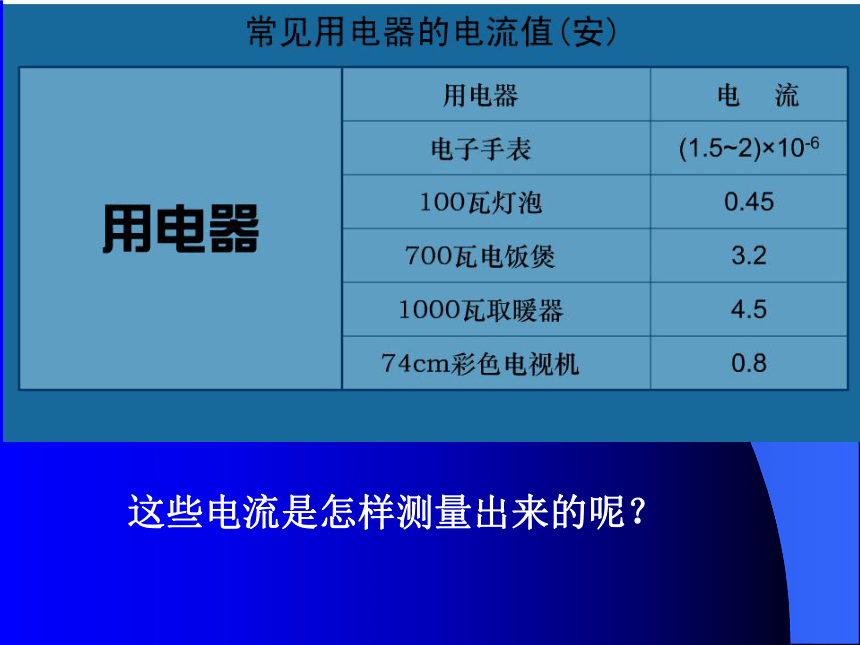

400微安=＿＿＿＿毫安=＿＿＿＿安。30003×1061.5×1041.5×10－20.44×10-4这些电流是怎样测量出来的呢？

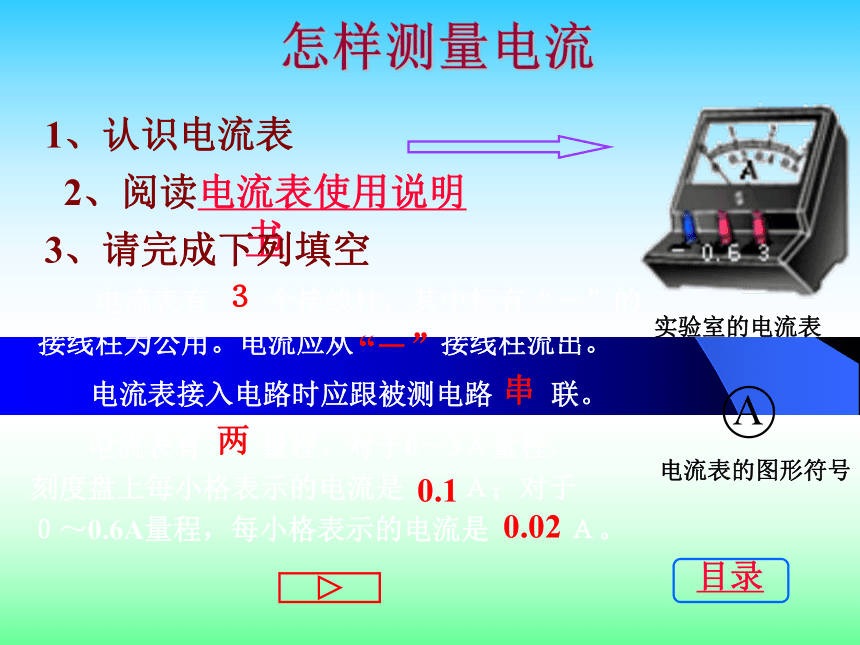

1、认识电流表2、阅读电流表使用说明书3、请完成下列填空怎样测量电流实验室的电流表电流表的图形符号　　电流表有　　个接线柱，其中标有“－”的
接线柱为公用。电流应从　　　接线柱流出。电流表接入电路时应跟被测电路　　联。　　电流表有　　量程。对于0～3Ａ量程，
刻度盘上每小格表示的电流是　　Ａ；对于

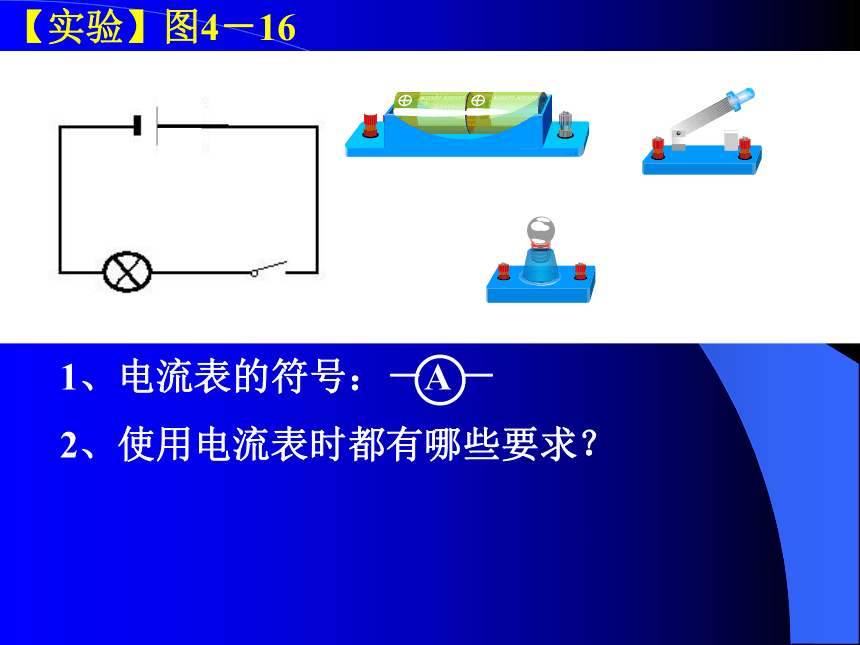

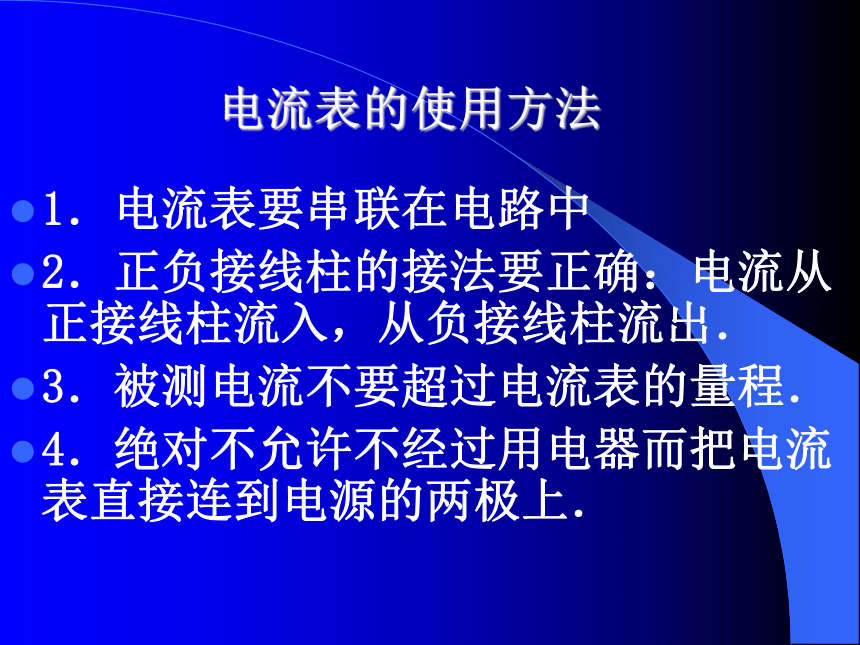

０～0.6A量程，每小格表示的电流是　　 Ａ。３“－”串两0.10.02目录【实验】图4－162、使用电流表时都有哪些要求？电流表的使用方法1．电流表要串联在电路中
2．正负接线柱的接法要正确：电流从正接线柱流入，从负接线柱流出．
3．被测电流不要超过电流表的量程．

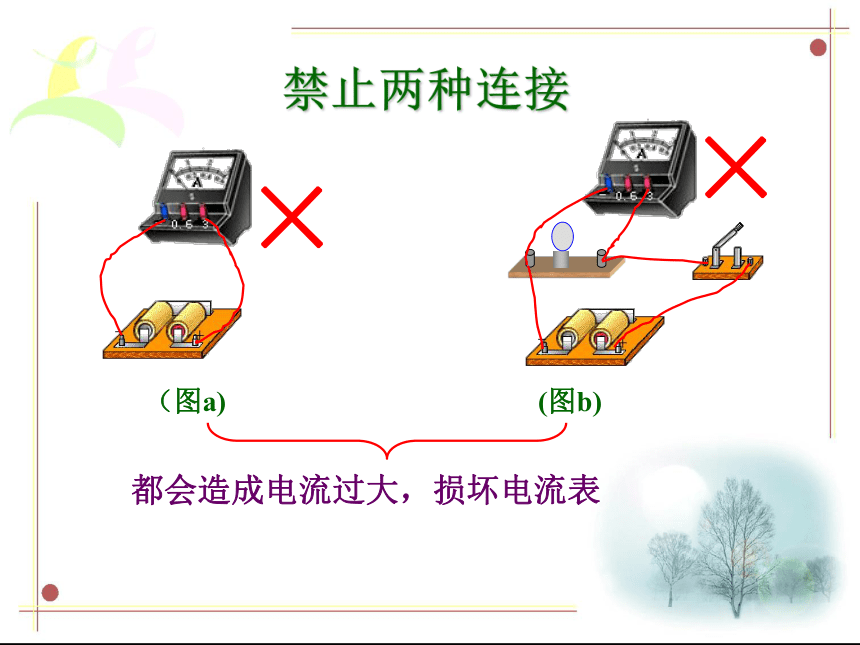

4．绝对不允许不经过用电器而把电流表直接连到电源的两极上．禁止两种连接（图a)(图b)都会造成电流过大，损坏电流表

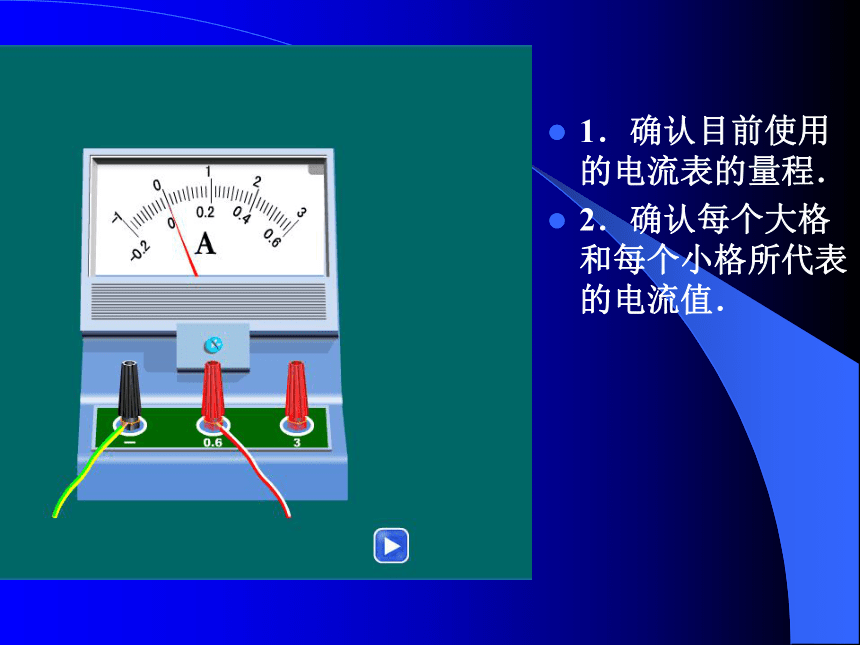

1．确认目前使用的电流表的量程．
2．确认每个大格和每个小格所代表的电流值．先试触，出现问题时思考怎样解决。
(1)指针不偏转：
(2)指针偏转过激，超过满刻度又被弹回，
(3)指针偏转很小，
(4)指针反向偏转。图1选用0～3量程时，示数为
I＝0.3Ａ图2选用0～0.6量程时，示数为
I＝0.32Ａ返回用电流表测电流1、选用0~3A量程(如图1），电流表的示数是 A。2、选用0~0.6A量程(如图2） ，电流表的示数是 A。
3、比较两次的测量结果,在这个实验中选择 量
程较精确。0~0.6A0.30.32探究串联电路中各处电流的关系　　请猜想一下，如右图所示的串联电路中，各处的电流相等吗　　请根据你的猜想，设计实验，画出
测量电流的电路图。进行实验根据电源合理选择电流表的量程；将电流表依次接入三处。闭合开关，读出测量数据，记在下面的表格中：分析论证:交流讨论测量数据,你得出什么结论?串联电路中各处电流相等串联:0.380.380.380.380.380.38图a测得A处电流为 I＝0.38Ａ图b测得B处电流为 I＝0.38Ａ图c测得C处电流为 I＝0.38Ａ探究并联电路中干路的电流跟支路的电流的关系 猜想一下，
如右图所示的串联
电路中，各处的电
流相等吗？ 请根据猜想，设计实验，
画出测量电流的电路图。进行实验根据电源合理选择电流表的量程；将电流表依次接入三处。闭合开关，读出测量数据，记在下面的表格中：分析论证:交流讨论测量数据,你得出什么结论?并联:0.220.240.46并联电路干路中的电流等于
各支路中的电流之和0.220.240.46图A测得A处电流为 I＝0.22Ａ图B测得B处电流为 I＝0.24Ａ图C测得C处电流为 I＝0.46Ａ练习：阅读P135小结：课后练习：完成下列实验:
1、课本P135实验 1、2；
2、课本P136课后练习 1；
3、《课时训练》P97第10题实验；
4、按下图连接电路，测量，观察现象，思考A图B图 １、有一台电视机、一台洗衣机、一盏照明灯，它们是并联的。它们的工作电流分别为200mA、1A、300mA和250mA。如果干路中的电流不许超过3A，这些用电器可以同时使用吗？
因为：并联电路干路中的电流等于各支路中的电流之和
I总＝ I1 + I2 + I3 ＝ 0.2A + 1A + 0.3A + 0.25A ＝ 1.75A 所以：这些用电器可以同时使用 1.75A＜3A你会做吗?1
