第二节电流的测量.[上学期]

课件27张PPT。第二节 电流的测量+
+
+
+
+-
--
--电子移动方向?
电
池
如
何
使
灯
泡
发
光

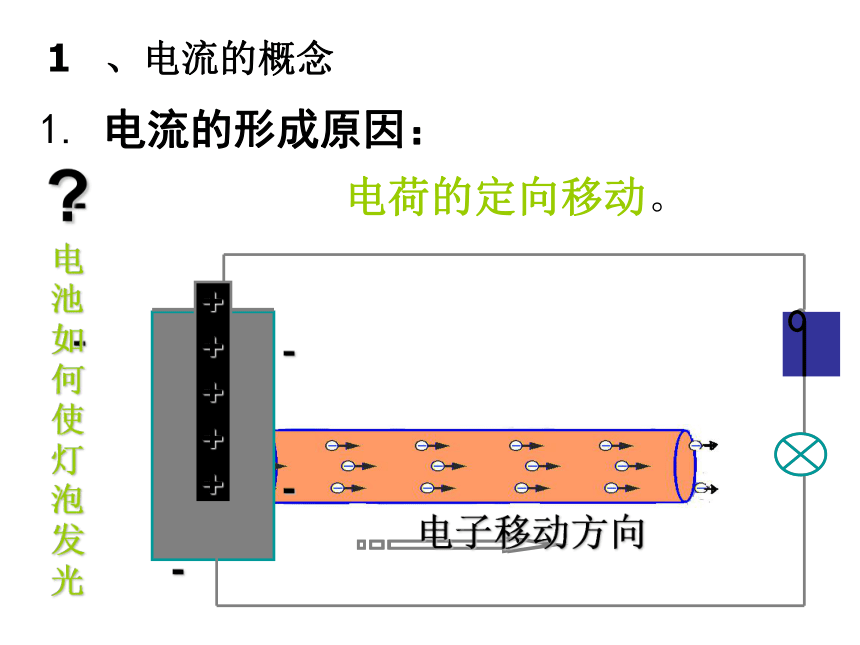

、电流的概念 1. 电流的形成原因：电荷的定向移动。2. 电流方向的规定：正电荷的定向移动方向。科学家规定：在电路中，电流方向是从电源的正极经过用电器、导线等流向电源的负极的。

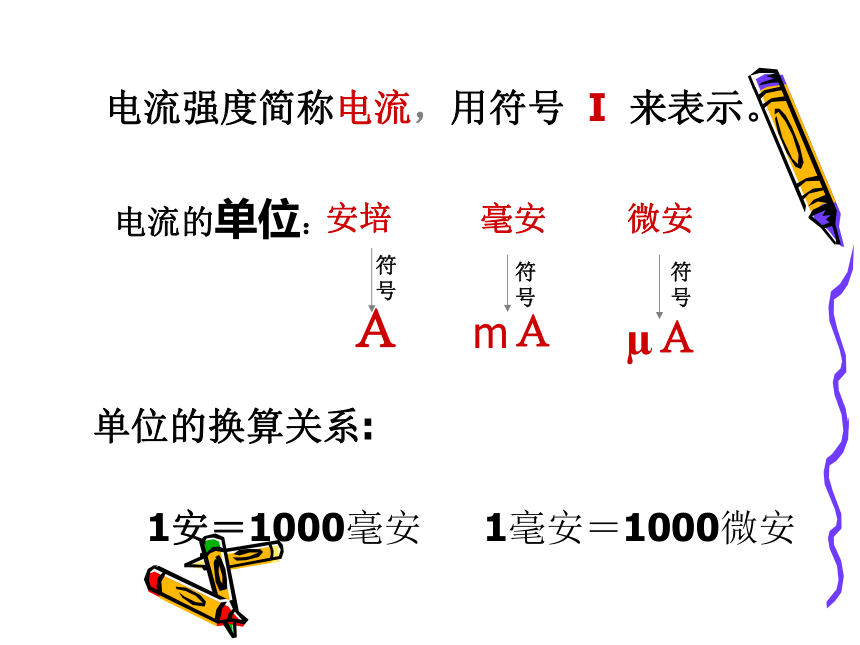

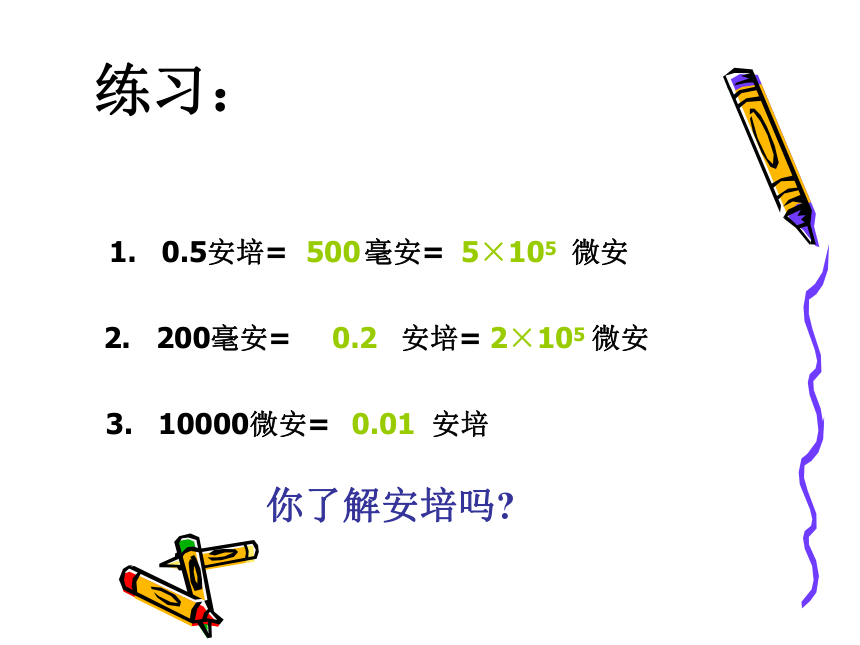

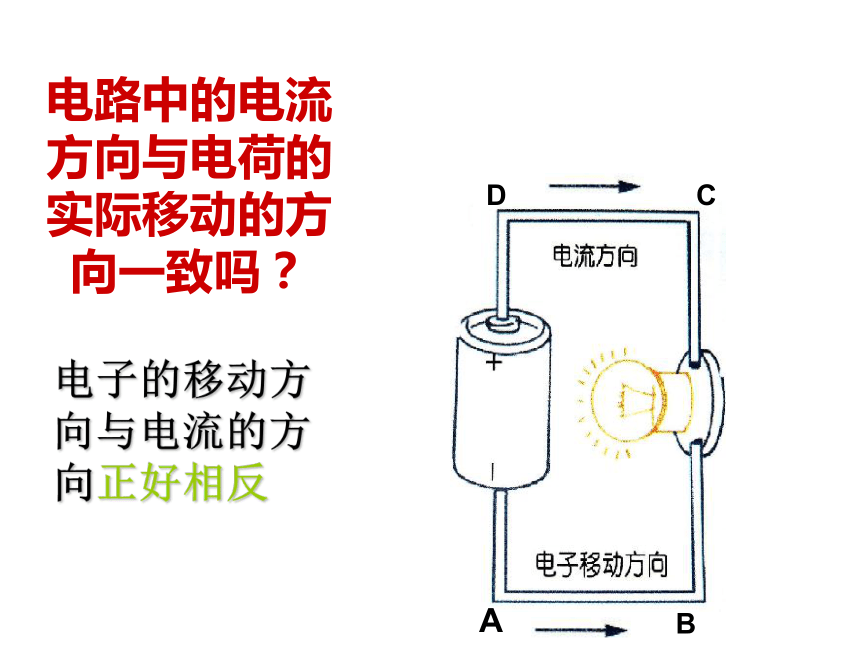

电路中的电流方向与电荷的实际移动的方向一致吗？ABCD电子的移动方向与电流的方向正好相反电流强度简称电流，用符号 I 来表示。电流的单位：安培毫安微安单位的换算关系:练习：1. 0.5安培= 毫安= 微安5005×1052. 200毫安= 安培= 微安0.22×1053. 10000微安= 安培0.01 你了解安培吗? 安培(André Ma?rie Ampè 1775～1836年)，法国物理学家，对数学和化学也有贡献。
科学成就??? 1．安培最主要的成就是1820～1827年对电磁作用的研究。 （1）发现了安培定则 （2）发现电流的相互作用规律 （3）发明了电流计 （4）提出分子电流假说 （5）总结了电流元之间的作用规律——安培定律 安培做了关于电流相互作用的四个精巧的实验，并运用高度的数学技巧总结出电流元之间作用力的定律，描述两电流元之间的相互作用同两电流元的大小、间距以及相对取向之间的关系。后来人们把这定律称为安培定律。安培第一个把研究动电的理论称为“电动力学”，1827年安培将他的电磁现象的研究综合在《电动力学现象的数学理论》一书中。这是电磁学史上一部重要的经典论著。为了纪念他在电磁学上的杰出贡献，电流的单位“安培”以他的姓氏命名。
电冰箱
1A电子手表
1.5~2 μA 电饭煲
3.2~4.5A电视机
0.8A取暖器4.5A100W灯泡
0.45A常见用电器的电流值怎样测量电流的大小电流表：测量电流的大小的工具。
+ 接线柱调零螺母电流表的符号：每个电流表都有一定的测量范围——量程。电流表的读数0.8A0.8A0.16A0.46A电流表的读数0.8A0.16A0.46A2.3A电流表的读数大量程读数是小量程的5倍电流表的使用正确选择量程：
A、先估计电流大小，选择适当量程；
B、在不能预先估计电流大小时，该怎么办呢？试触法试触法：先连接好电流表的一个接线柱，拿电路的一个线头迅速试触电流表的另一个接线柱 电流表的使用请注意电流表使用不当，容易烧坏。因此使用电流表应注意以下事项：
1.正确选择量程。被测电流不得超过电流表的量程。
2.电流表必须串联在被测电路中。
3.使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。
4.绝对不允许不经过用电器而把电流表直接连到电源两极。请判断下列图中电流表分别测哪个灯泡的电流?2.某同学估计小灯泡的电流约为0.34安培，
则应选择右图的 和 接线柱。考考你检测电流表故障的能力1.请判定下图的电流表连接是否正确？
3.小明同学用电流表测试小灯泡的电流时，发现电流表的指针出现如图所示的甲或乙的情况，从中你发现了什么问题？并有什么建议？L1L21.如图所示电路中，如果要测量灯L1中的电流，电流表应接在何处？如果要把电流表连接在开关旁边，则电流表测得的是什么电流？在电路中画出电流表，并标明电流表的正负极。A A1- + + -
