电流的测量[上学期]

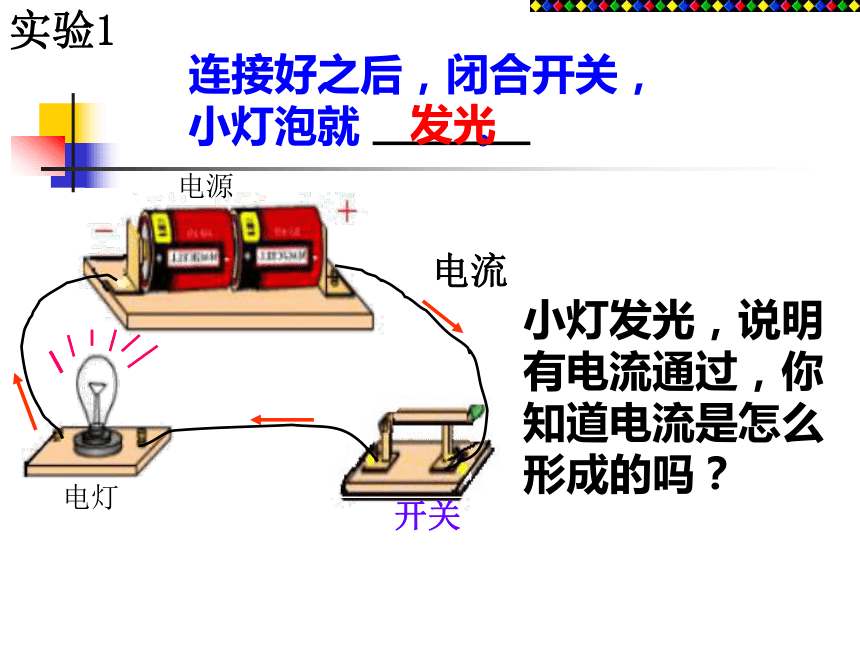

课件32张PPT。第二节 电流的测量ff连接好之后，闭合开关，小灯泡就 。电流电源电灯发光实验1小灯发光，说明
有电流通过，你
知道电流是怎么
形成的吗？+
+
+
+
+-
--

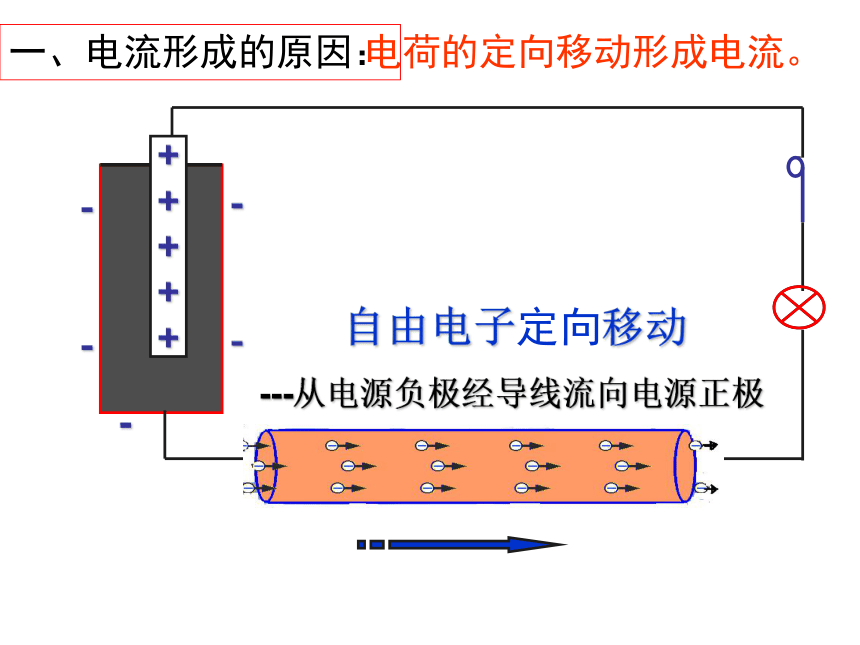

-- 自由电子定向移动
---从电源负极经导线流向电源正极电荷的定向移动形成电流。一、电流形成的原因：+
+
+
+
+-
--

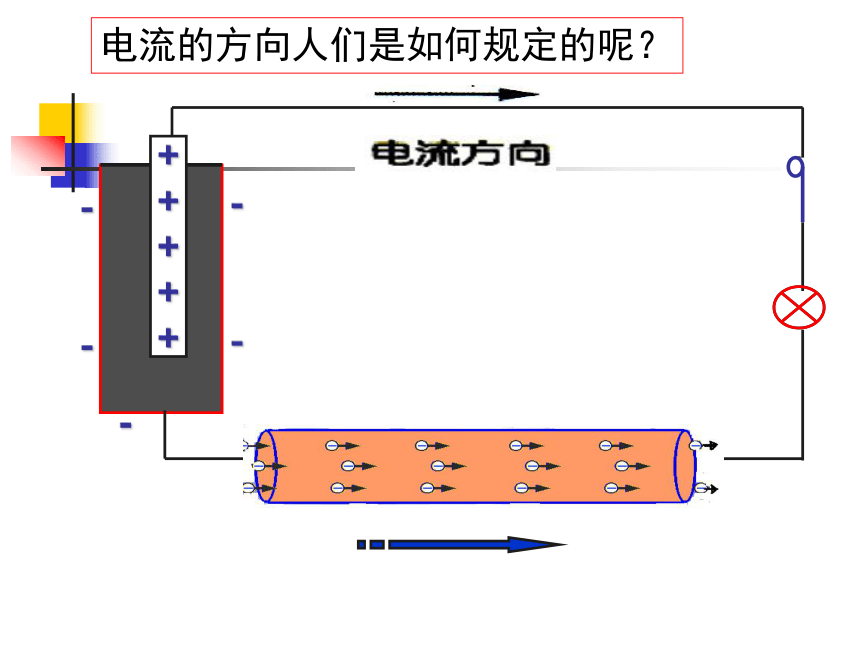

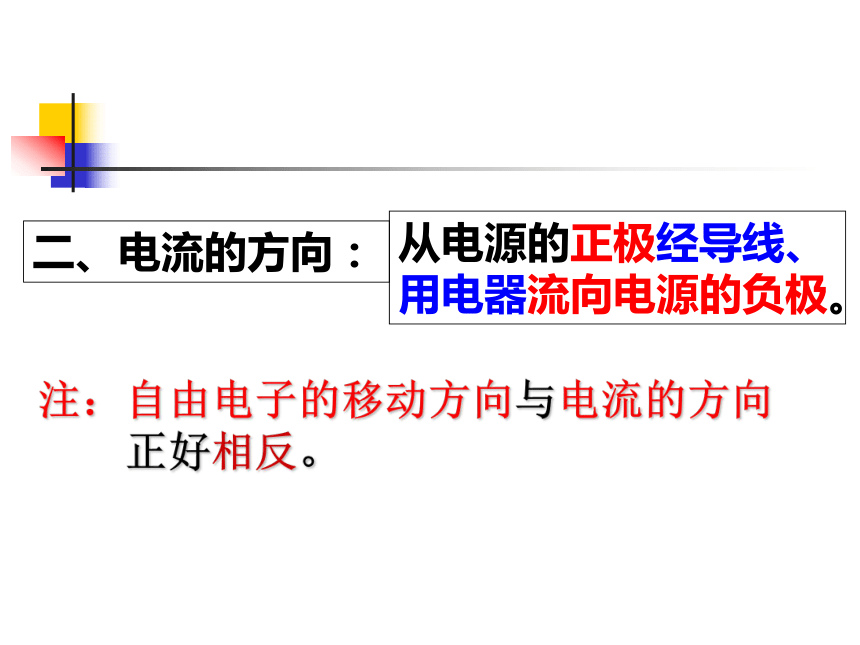

--电流的方向人们是如何规定的呢？二、电流的方向：从电源的正极经导线、用电器流向电源的负极。注：自由电子的移动方向与电流的方向

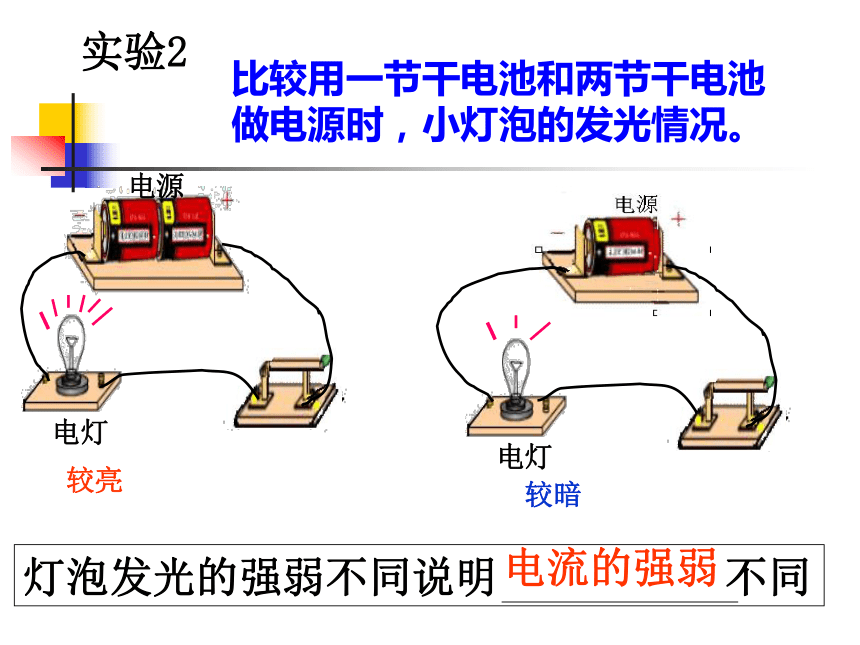

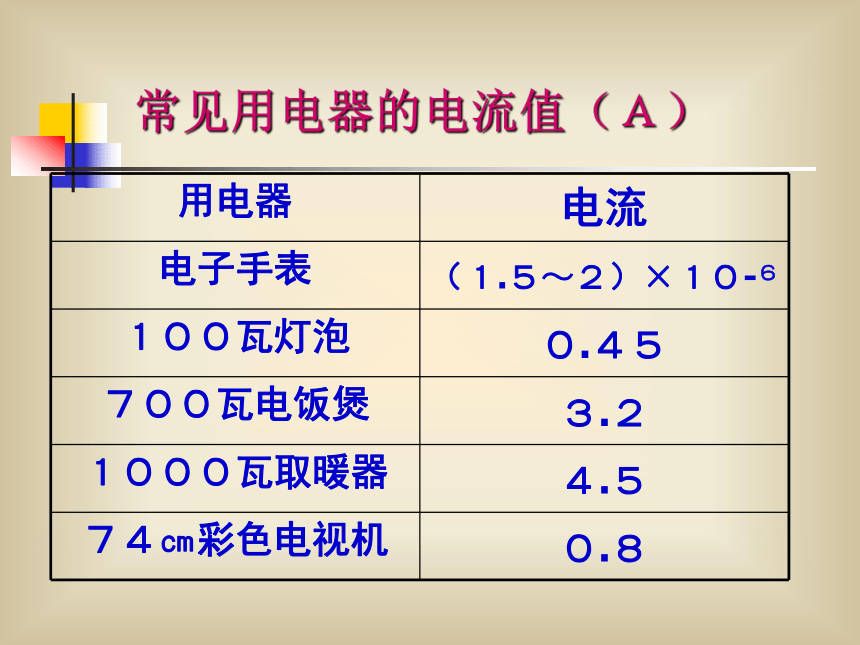

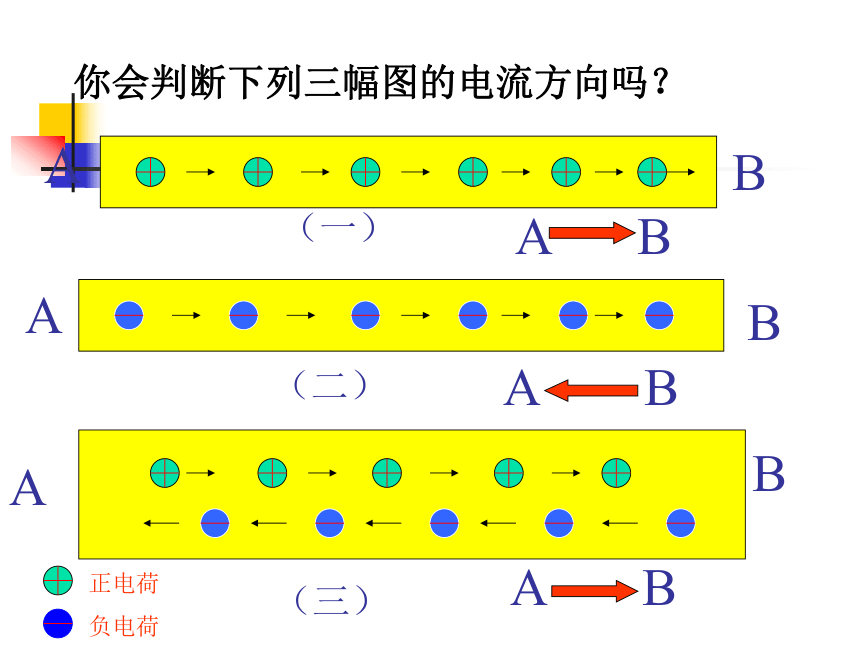

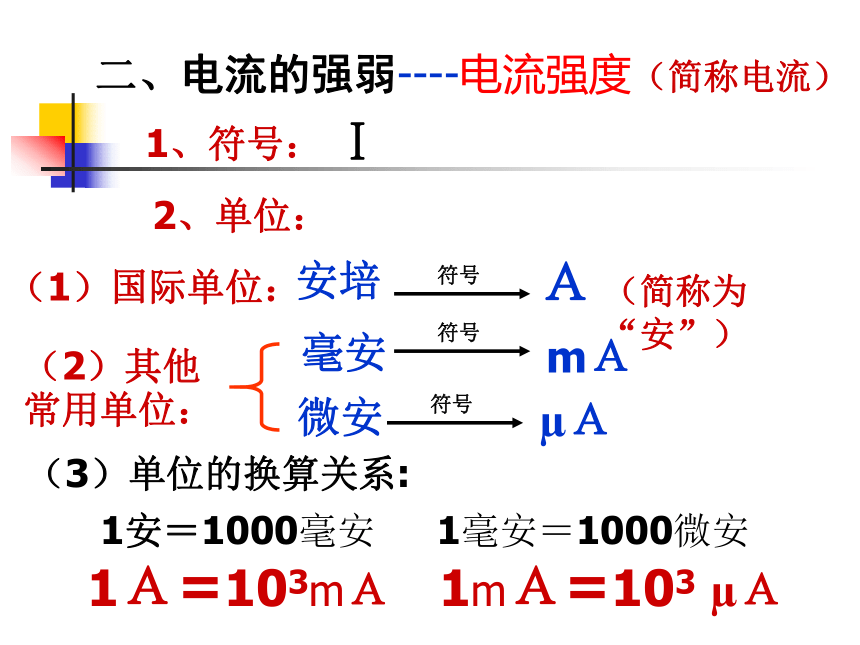

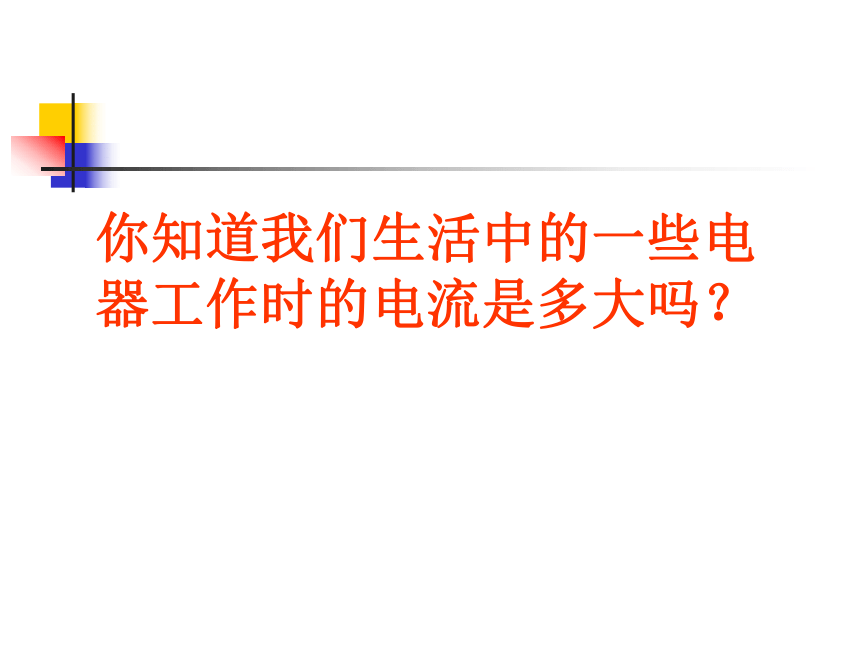

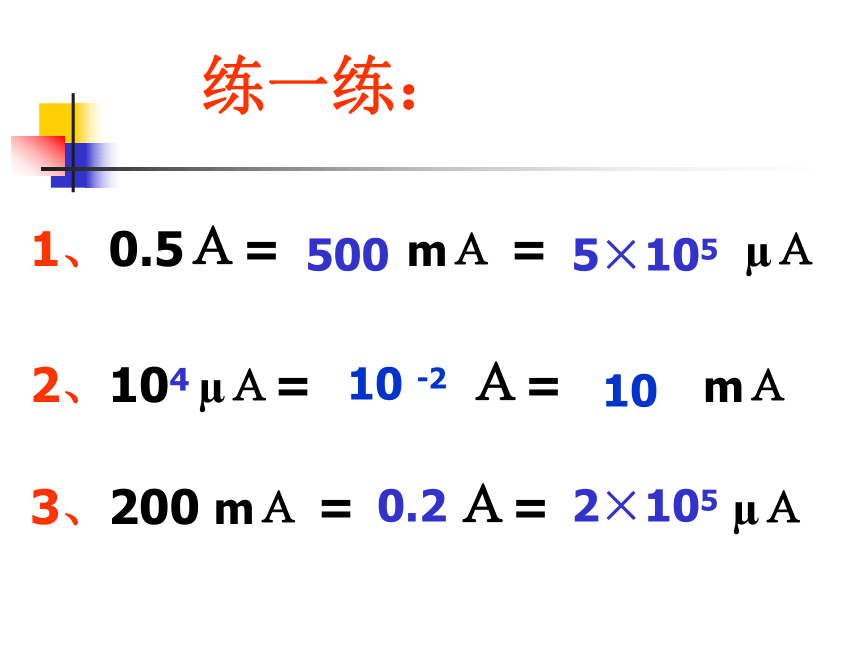

正好相反。你会判断下列三幅图的电流方向吗？电灯比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。电源电灯实验2灯泡发光的强弱不同说明 不同较亮较暗电流的强弱二、电流的强弱----电流强度（简称电流）毫安微安Ａ（3）单位的换算关系:（1）国际单位：安培（2）其他常用单位：mＡμＡ（简称为“安”）1Ａ=103mＡ1mＡ=103 μＡ1、符号：I2、单位：练一练：1、0.5Ａ= mＡ = μＡ5005×1053、200 mＡ = Ａ= μＡ0.22×1052、104 μＡ= Ａ= mＡ 10 -2 10你知道我们生活中的一些电器工作时的电流是多大吗？常见用电器的电流值（Ａ）怎么办？从小灯泡的亮度能够定性的知道电路中电流的大小。但并不能确定电路中电流的具体数值。用测量电流的仪器。你知道刚才灯泡发光的两个电路中电流分别是多大吗？用什么来测量电流的大小电流表：测量电流的大小的工具。（电流表又叫安培计）仔细观察电流表，观察表盘上的符号、刻度和接线柱旁边的符号各表示什么意思？电流表电流表的符号：
每个电流表都有一定的测量范围—— 学校实验室用的电流表一般有 个接线柱， 个量程 ，分别是
和 。三两“0~3A”“0~0.6A”量程（双量程电流表） 使用学校实验室的电流表时若将“—”和“0.6”两个接线柱接入电路，则刻度盘上每个大格是
安，每个小格是 安。
若是选择“0~3A”的量程时，则刻度盘上每个大格是 安，每个小格是 安。0.20.110.02量程：
每个大格：
每个小格：量程：
每个大格：
每一小格：根据量程确定每个大格和每个小格(分度值)所表示的电流值0 – 3 A1 A0.1 A0 - 0.6 A0.2 A0.02 A电流表读数步骤：第一步：确定量程第二步：先读大格第三步：再读小格1、电流表的读书：2、如何用电流表测通过电路中的电流？？P135 ，电流表的正确使用方法使用时应该注意什么？ + -- + +电流表使用不当，容易烧坏。电流表的正确使用方法1、使用前应先检查指针是否指零。2、绝对不允许不经过用电器而把电流表直接连到电源两极，否则电流表会被烧毁。3、电流表必须串联在被测电路中4、使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。
（正进负出）
5、正确选择量程。被测电流不得超过电流表的量程。4、使电流从电流表的 接线柱流进，从 接线柱流出。
5、正确选择量程。被测电流不得 电流表的量程。电流表的正确使用方法1、使用前应先检查 。（检零）2、绝对不允许不经过用电器而把电流表直接连到电源两极，否则 3、电流表必须 在被测电路中指针是否指零电流表会被烧毁。串联“＋”“－”超过电学实验的基本素养要求 ①连接线路时开关要处于 的位置。 ②连好线路后要先进行 。 无故障后再闭合开关进行实验。 打开迅速试触为了防止实验一开始就损坏元件。安全第一！！ 不允许把电流表直接连在电源两端。必须串联在被测的电路中。练一练----判断正误＋_严禁电源短路!＋练一练----判断正误 电流必须从电流表的“+”接线柱流进，从“—”接线柱流出。（正进负出）＋_如果正负接线柱接反了，会发生什么情况？-3考考你1、某同学估计小灯泡的电流约为0.80安培，则应选择右图的 和 接线柱。如果无法预先估计被测电流大小，怎么办？先用最大量程，迅速试触。如果指针偏转太小，再使用较小的量程。如果指针偏转超出量程，则改用更大量程的电流表请画出测灯泡电流的实物图：A在如图所示电路的各个圆圈内标上电流表的，正负接线柱并回答它们分别测的是那盏灯的电流？根据电路图连接实物图。
A1A2A3L1L2一.电流的形成、方向及符号：
1、电流：电荷的定向移动形成电流。
2.电流方向:(与电子的移动方向相反)
电源正极 用电器 电源负极
3.电流的字母表示：I
(电流是电流强度的简称）4.2 电流的测量小 结二、电流的大小----电流强度（简称电流）毫安微安Ａ（3）单位的换算关系:（1）国际单位：安培（2）其他常用单位：mＡμＡ（简称为“安”）1Ａ=103mＡ1mＡ=103 μＡ1、符号：I2、单位：小 结 三、 电流表1. 电路中电流的大小可用________来测量.电流表2. 电流表的符号是3. 电流表的读数方法:(1). 绝对不允许不经过用电器而把电流表直接连到电源两极. (2).检零 (3).正确选择量程（4）电流表必须串联在被测电路 (5).使电流从电流表的“＋”接线柱流进，从“-”接线柱流出.4. 电流表的正确使用方法:确定量程----先读大格----再读小格小 结
