电流的测量[上学期]

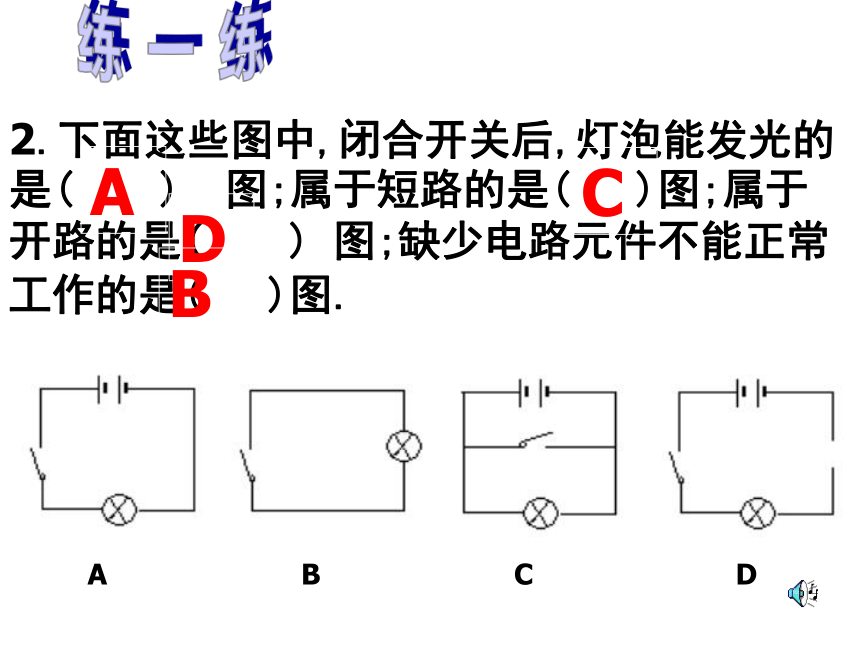

课件43张PPT。欢迎同学们进入科学世界！欢迎同学们进入科学世界第二节 电流的测量练一练2.下面这些图中,闭合开关后,灯泡能发光的是( ) 图;属于短路的是( )图;属于开路的是( ) 图;缺少电路元件不能正常工作的是( )图.
A B C DACDB

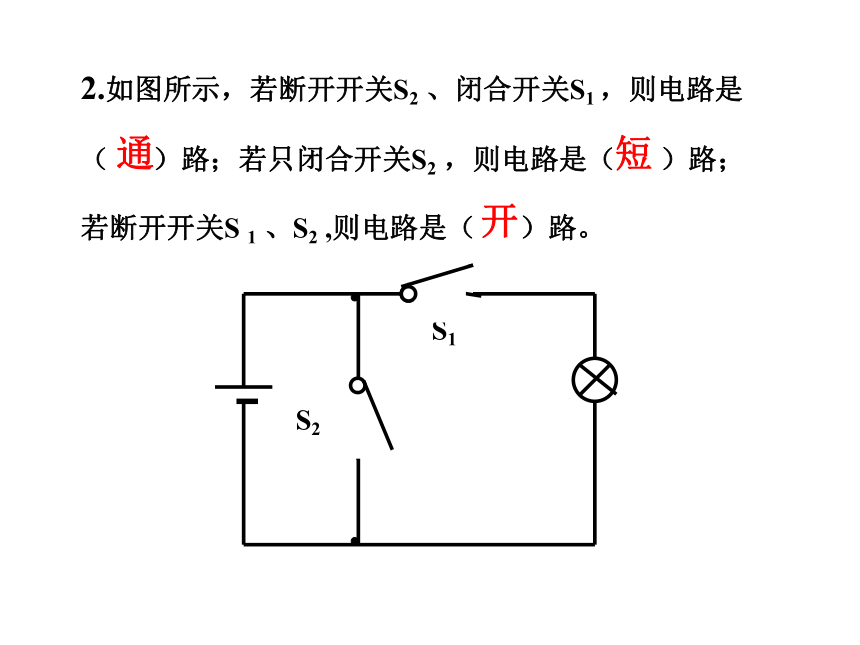

2.如图所示，若断开开关S2 、闭合开关S1 ，则电路是
（ ）路；若只闭合开关S2 ，则电路是（ ）路；
若断开开关S 1 、S2 ,则电路是（ ）路。S1S2通短开

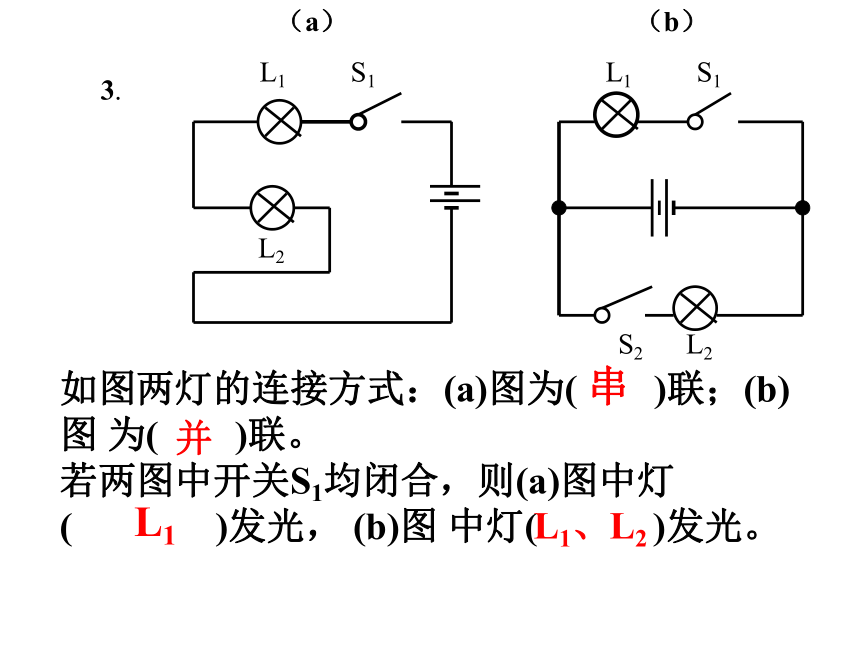

如图两灯的连接方式：(a)图为( )联；(b)图 为( )联。
若两图中开关S1均闭合，则(a)图中灯( )发光， (b)图 中灯( )发光。

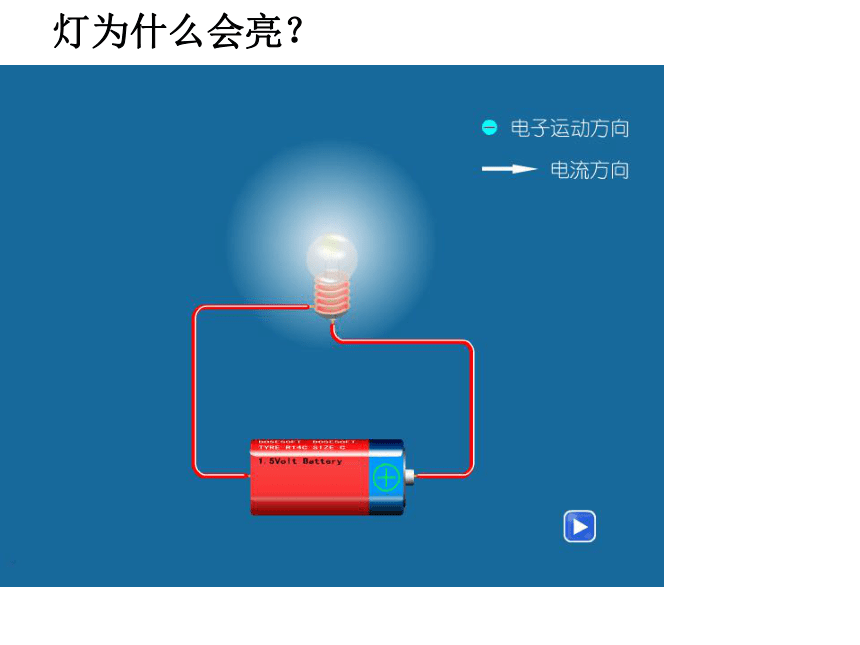

L1 S1 L1 S1L2 S2 L23.串 并L1、L2L1（a）（b）灯为什么会亮？?
电
池
如
何
使
灯
泡
发
光
+
+
+
+-
--

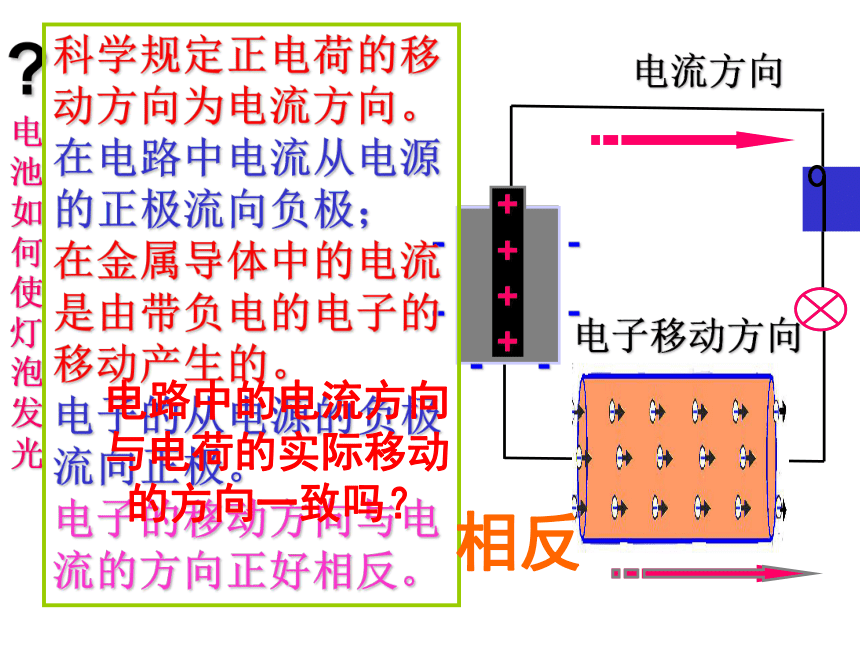

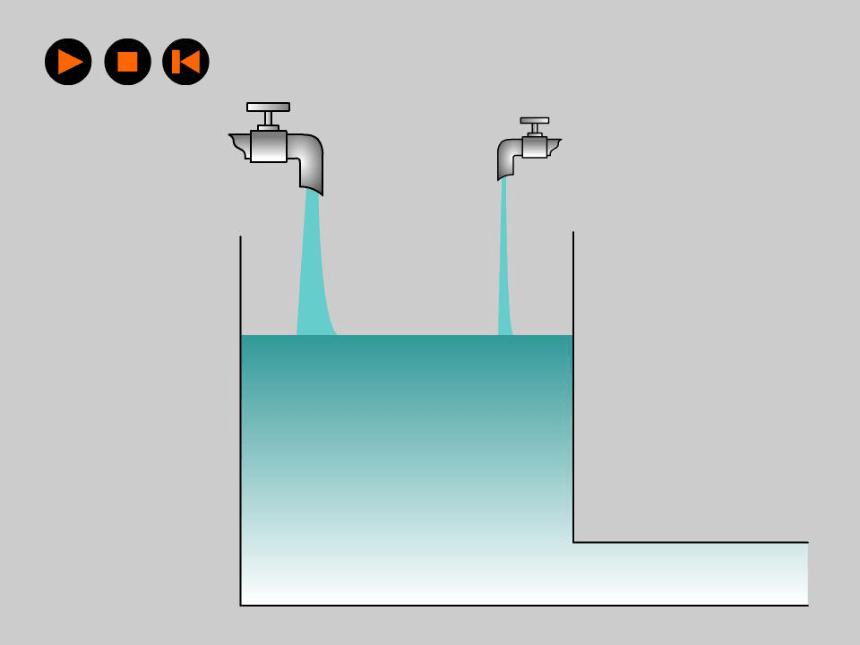

---电流方向电子移动方向科学规定正电荷的移动方向为电流方向。
在电路中电流从电源的正极流向负极；
在金属导体中的电流是由带负电的电子的移动产生的。
电子的从电源的负极流向正极。

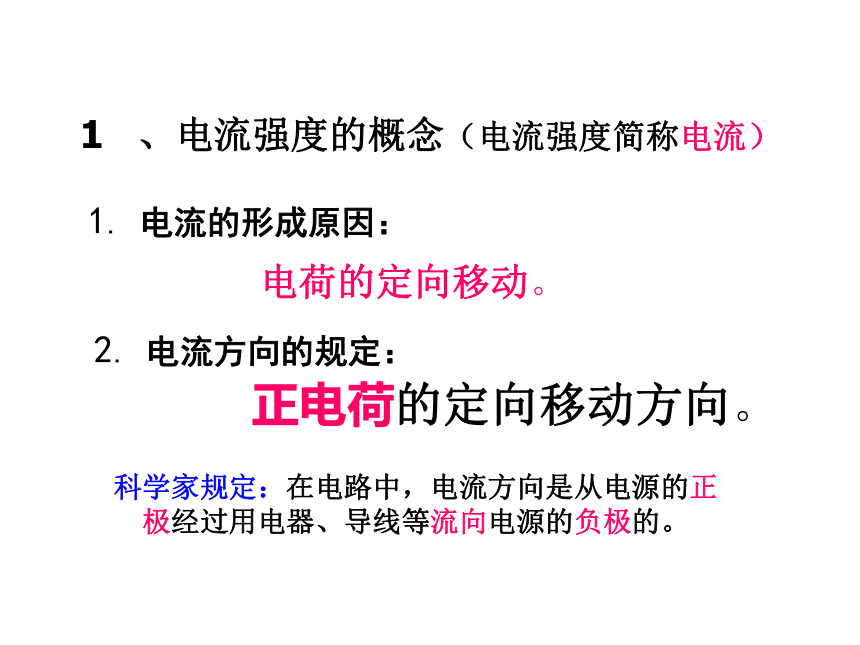

电子的移动方向与电流的方向正好相反。电路中的电流方向与电荷的实际移动的方向一致吗？相反、电流强度的概念（电流强度简称电流）电荷的定向移动。2. 电流方向的规定：正电荷的定向移动方向。科学家规定：在电路中，电流方向是从电源的正极经过用电器、导线等流向电源的负极的。

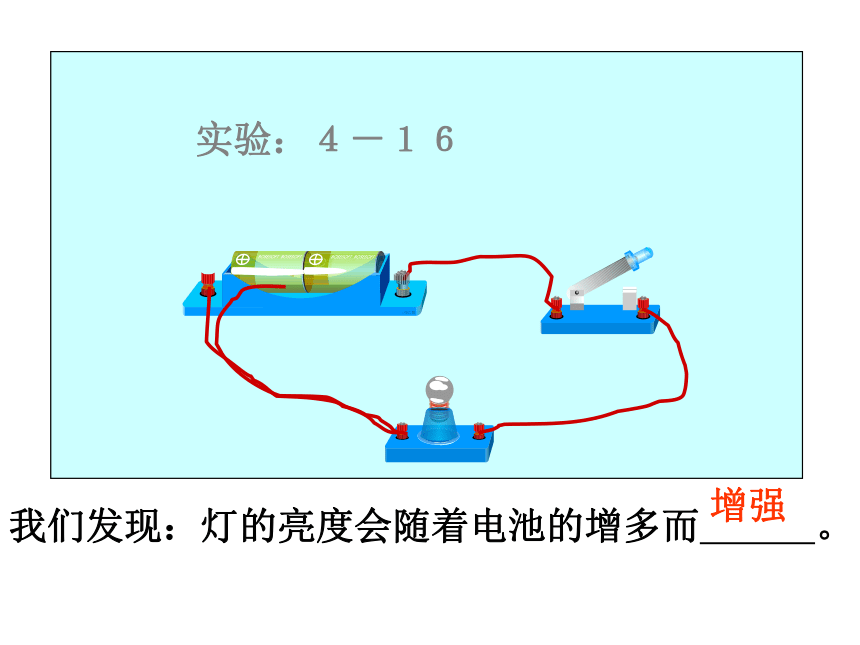

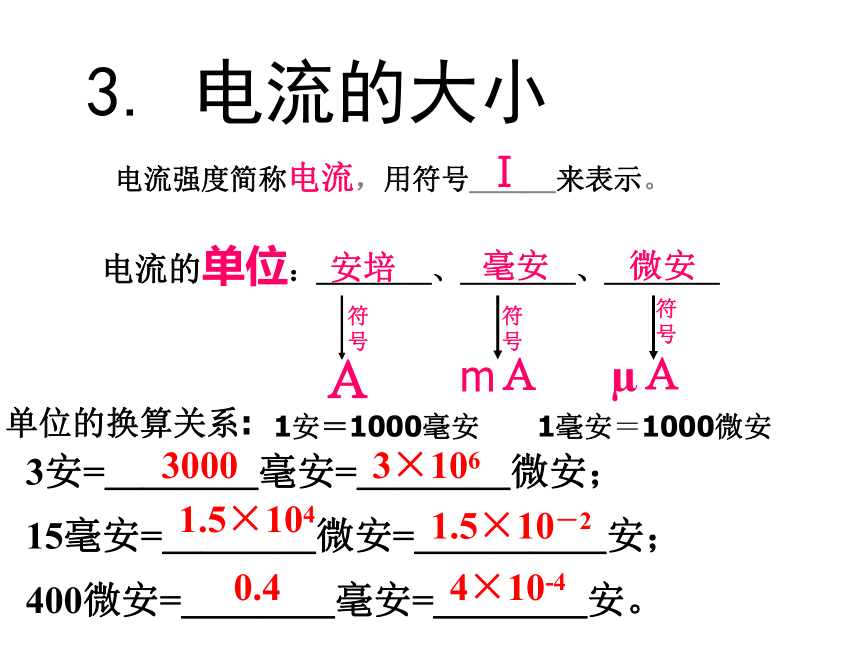

1. 电流的形成原因：实验：４－１６我们发现：灯的亮度会随着电池的增多而　　　。　增强电流强度简称电流，用符号＿＿＿来表示。I电流的单位：＿＿＿＿、＿＿＿＿、＿＿＿＿ 安培毫安微安符号符号符号ＡmＡμＡ单位的换算关系:1安＝1000毫安1毫安＝1000微安3. 电流的大小3安=＿＿＿＿毫安=＿＿＿＿微安；
15毫安=＿＿＿＿微安=＿＿＿＿＿安；

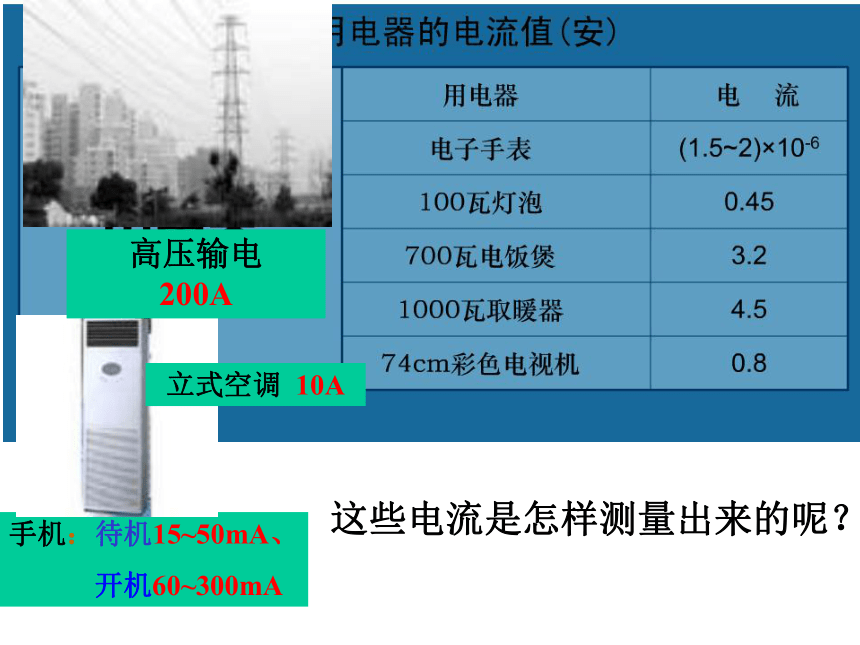

400微安=＿＿＿＿毫安=＿＿＿＿安。30003×1061.5×1041.5×10－20.44×10-4这些电流是怎样测量出来的呢？ 手机：待机15~50mA、
开机60~300mA立式空调 10A高压输电 200A怎样知道电流的大小电流表：测量电流的大小的工具。
电流表的符号：
观察电流表的外部结构，
你可以获得哪些信息？表盘+ 接线柱－接线柱指针调零螺母电流表的结构量程： 0 - 0.6 A量程： 0 – 3 A（1）根据接线柱读电流表量程； 4、电流表读数：（2）根据量程确定每个大格和每个小格(分度值)所表示的电流值；每个大格： 1 A
每一小格： 0.1 A
(最小刻度)每个大格： 0.2 A
每个小格： 0.02 A
（最小刻度）这是两个电流表的表头，你能得到哪些信息？ 读一读： 0.52A1、先看量程
2、再想最小刻度
3、最后看指针读数0—0.6A用
1/2估读法 读一读： 1.25A如何正确使用电流表：
1、使用前应先检查指针是否指零。被测电流的大小不能超过电流表的量程。
2、必须把电流表串联在电路中（因为它相当与导线）
3、使电流从标有“0.6”或“3”的接线柱流入电流表,从标有“-”的接线柱流出电流表。
4、绝对不允许把电流表直接接到电源的两极。
电流表内部构造比较 精密，使用不当很容易 损坏电流表。 二、电流大小的测量工具——电流表： 1、电路中电流的大小可用________来测量；.电流表2、电流表的符号是______；3、电流表的使用方法：(3) 使电流从电流表的“＋”接线柱流进，从“-”接线柱流出；
(4) 绝对不允许：不经过用电器而把电流表直接连到电源两极。 A (1) 正确选择量程；
(2) 电流表必须串联在被测电路中；-0.6考考你检测电流表故障的能力1、请判定下图的电流表连接是否正确？
2、某同学估计小灯泡的电流约为0.34安培，
则应选择右图的 和 接线柱。 3、小明同学用电流表测试小灯泡的电流时，发现电流表的指针出现如图所示的甲或乙的情况，从中你发现了什么问题？并有什么建议？电流表的正负接线柱接反了，电流应从正接线柱流入，
负接线柱流出电流表选择的量程太小了，换用大量程2.1.下图中两个电流表的示数各是多少?如果使用的是0～3A量程,两个电流表的示数分别
是 A，和 A。如果使用的是0～０.6A量程,两个电流表的示数分别
是 A，和 A。(a)(b)2.30.70.460.14练习：L1L21.如图所示电路中，如果要测量灯L1中的电流，电流表应接在何处？如果要把电流表连接在开关旁边，则电流表测得的是什么电流？在电路中画出电流表，并标明电流表的正负极。A A1- + + -L1L2 判断方法：

A1 A1 A3、电流表测得的是什么电流？去表法； 串谁测谁（影响谁就测谁）。课后练习：练一练看一看：新型电流表阅读P135电流表的使用绝对不允许将电流表直接接在电源的两极上！！！(图b)会造成短路而电流过大，损坏电流表绝对不允许将电流表直接与用电器并联！！！电流表的使用正确选择量程：
A、先估计电流大小，选择适当量程；
B、在不能预先估计电流大小时，该怎么办呢？试触法先试触，电流表出现可能会下列问题，可能是什么
原因会造成那些后果，应如何解决？
(1)指针不偏转：
(2)指针偏转过激， 超过满刻度又被弹回，
(3)指针偏转很小，
(4)指针反向偏转。电流表接触不良，先检查接线情况。电流表选择的量程太小，会使指针被折断，换用大量程。
电流表选择的量程太大，读出的不够精确，换用小量程电流表接线柱正负接反了，指针折断，电流从“+”接线柱
流入“-”接线柱流出。电流表并联在用电器两端，电流过大可能回烧坏电流表
和电源，与被测用电器串联。做一做:测出通过灯泡的电流
装一节干电池时的
电流：I =_____安
装二节干电池时的
电流：I =_____安
三、电流大小的测量 ：abc2.甲乙两同学在学习了电流的知识后进行讨论：
甲同学认为：电流从正极出来后在a点时最大、b点时 变小、c点时更小、到负极时变为零。
乙同学认为：电流在a、b、c三点是相等的。
你能帮帮他们吗？
再见！1. 0.5安培= 毫安= 微安5005×1052. 200毫安= 安培= 微安0.22×1053. 10000微安= 安培0.01单位换算练习：电流强度：表示电流的大小
符号：I
单位：安培（A）,毫安（mA）,微安（μA） 你了解安培吗?小结： 安培(André Ma?rie Ampè 1775～1836年)，法国物理学家，对数学和化学也有贡献。
科学成就：安培最主要的成就是1820～1827年对电磁作用的研究。 （1）发现了安培定则； （2）发现电流的相互作用规律； （3）发明了电流计； （4）提出分子电流假说； （5）总结了电流元之间的作用规律——安培定律。
安培做了关于电流相互作用的四个精巧的实验，并运用高度的数学技巧总结出电流元之间作用力的定律，描述两电流元之间的相互作用同两电流元的大小、间距以及相对取向之间的关系。后来人们把这定律称为安培定律。安培第一个把研究动电的理论称为“电动力学”，1827年安培将他的电磁现象的研究综合在《电动力学现象的数学理论》一书中。这是电磁学史上一部重要的经典论著。为了纪念他在电磁学上的杰出贡献，电流的单位“安培”以他的姓氏命名。
手机：待机15~50mA、
开机60~300mA电冰箱 1A电子表 1.5~2 μA 立式空调 10A电饭煲 3.2~4.5A高压输电 200A
