变阻器的使用2[上学期]

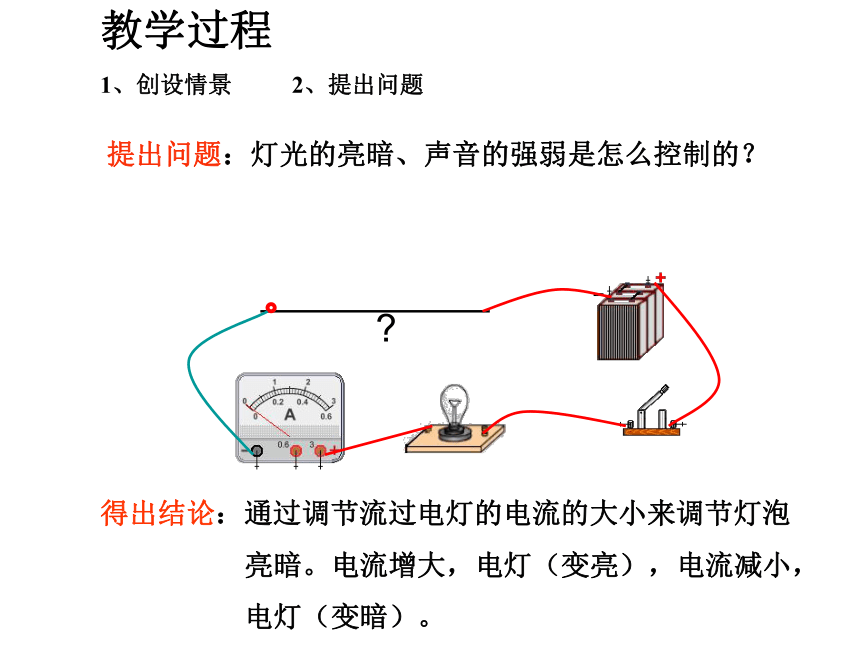

课件16张PPT。第五节变阻器的使用提出问题：灯光的亮暗、声音的强弱是怎么控制的？得出结论：通过调节流过电灯的电流的大小来调节灯泡
亮暗。电流增大，电灯（变亮），电流减小，
电灯（变暗）。教学过程

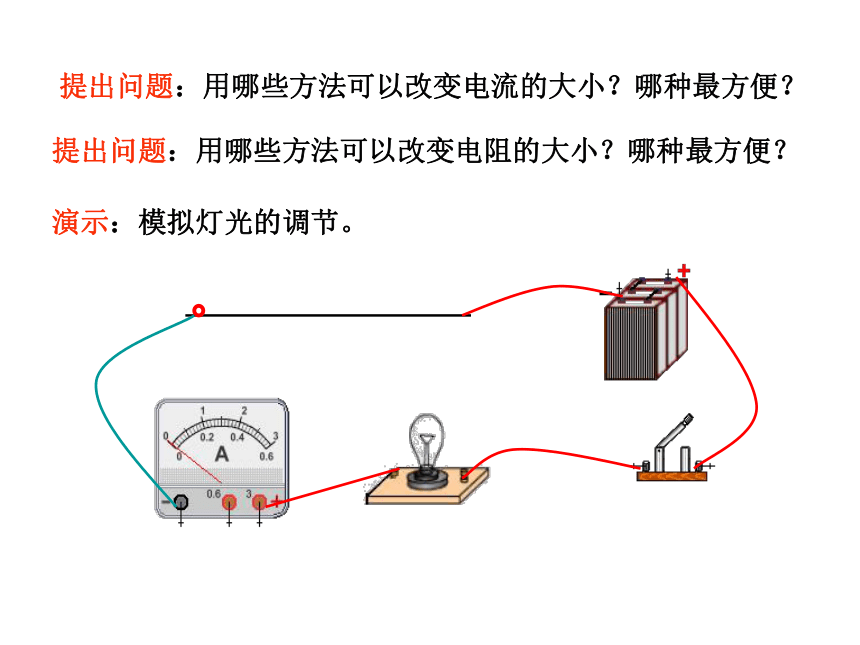

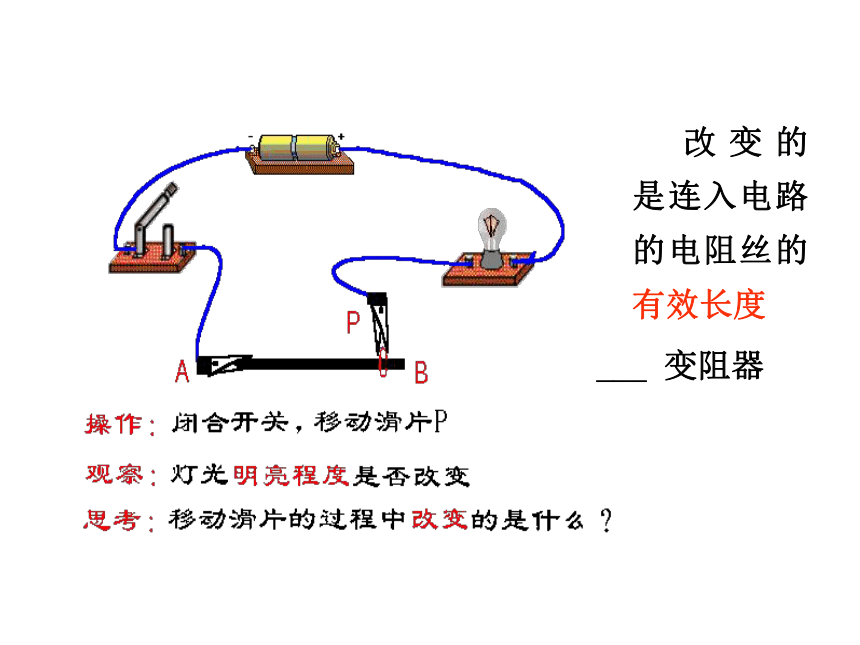

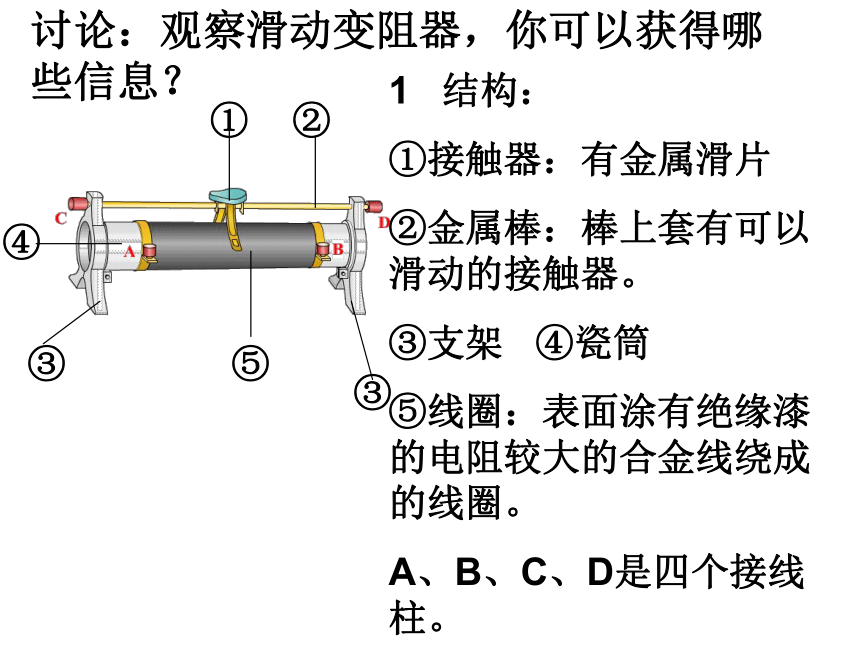

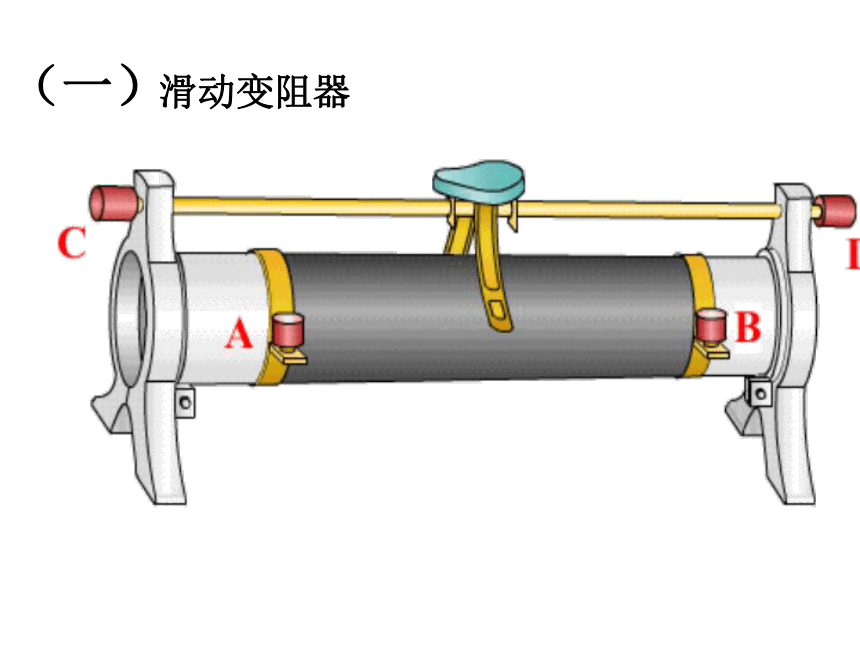

1、创设情景 2、提出问题 ?提出问题：用哪些方法可以改变电流的大小？哪种最方便？提出问题：用哪些方法可以改变电阻的大小？哪种最方便？演示：模拟灯光的调节。 改变的是连入电路的电阻丝的有效长度___ 变阻器滑动变阻器（一）讨论：观察滑动变阻器，你可以获得哪些信息？①②③③④⑤1 结构：
①接触器：有金属滑片
②金属棒：棒上套有可以滑动的接触器。
③支架 ④瓷筒
⑤线圈：表面涂有绝缘漆的电阻较大的合金线绕成的线圈。

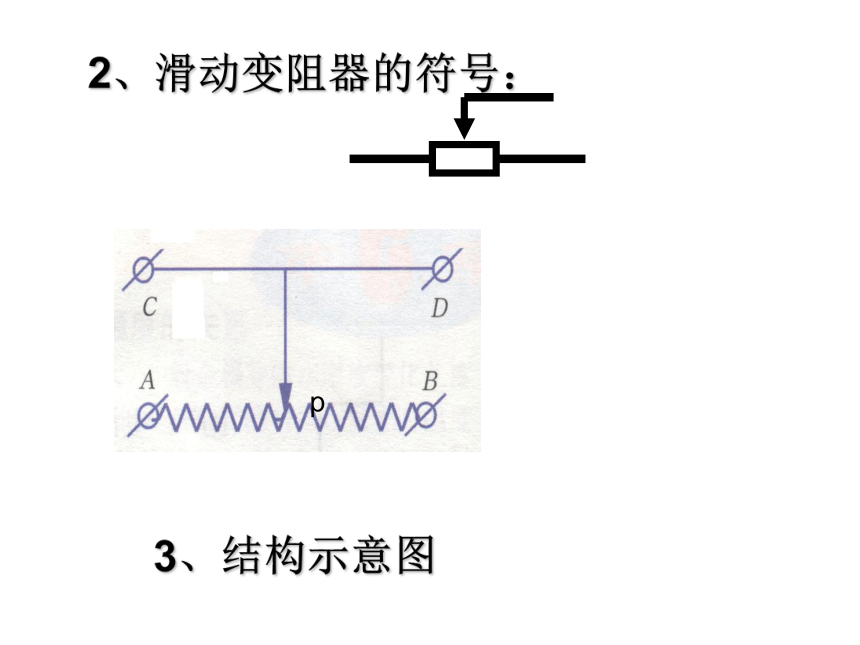

A、B、C、D是四个接线柱。3、结构示意图p滑动变阻器的有效接线方法:
一上一下5、变阻原理：改变有效长度电阻大小电流大小变阻器演示：其他变阻器旋钮型变阻器实物与图片展示电阻器（电阻）展示各种电阻（实物或图片）：（二） 练习 1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCD 2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.
