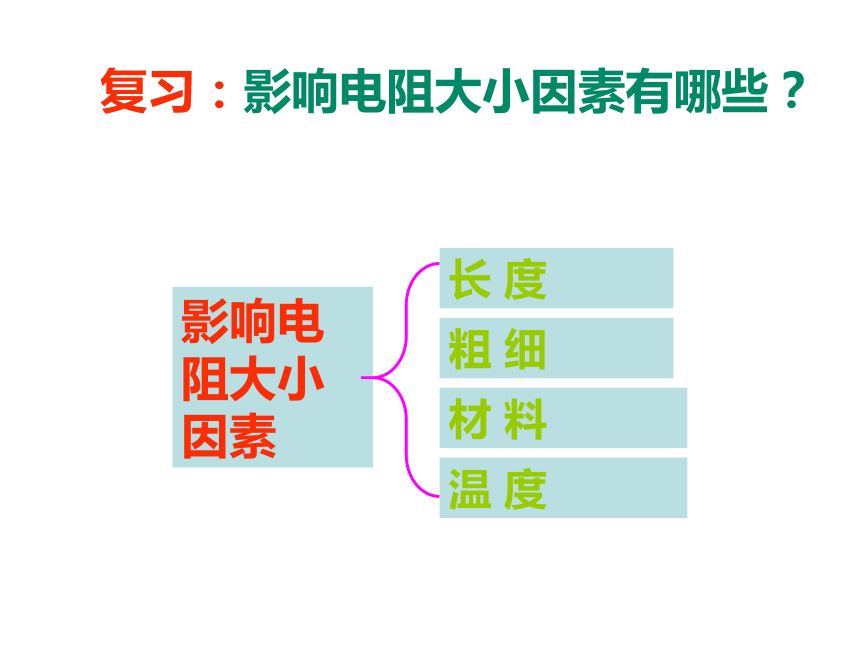

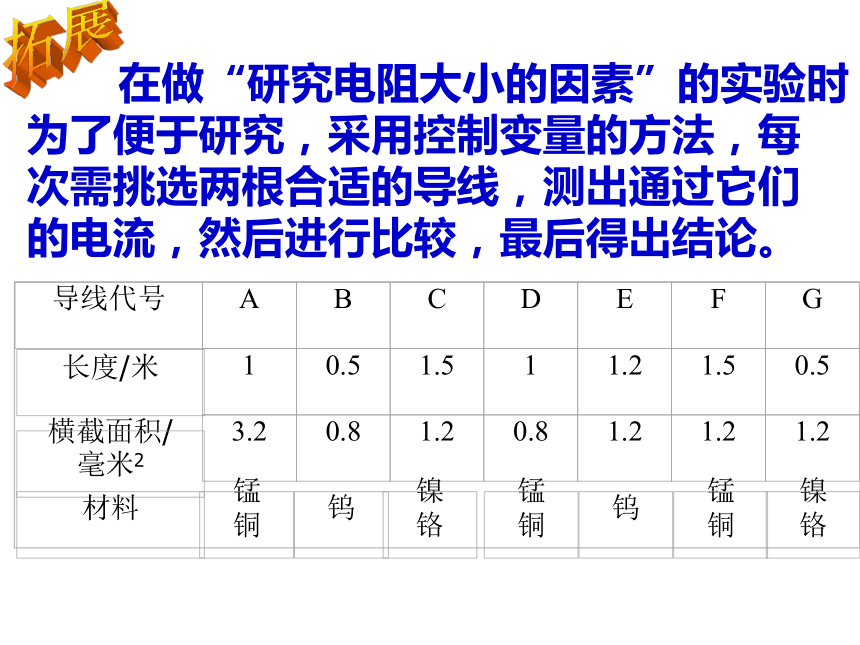

课件27张PPT。灯光的亮暗、声音的强弱是怎么控制的?第五节变阻器的使用复习:影响电阻大小因素有哪些?  在做“研究电阻大小的因素”的实验时,为了便于研究,采用控制变量的方法,每
次需挑选两根合适的导线,测出通过它们

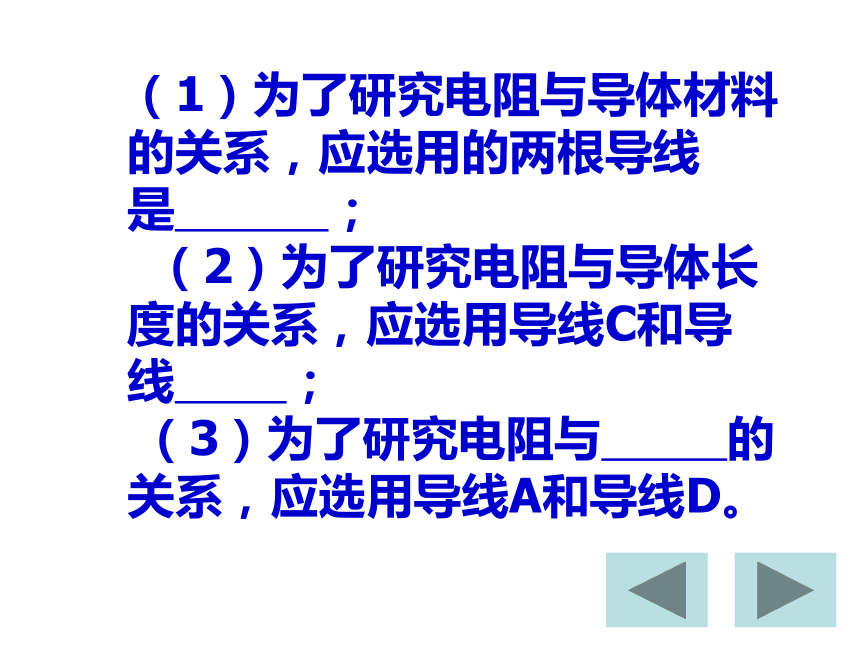

的电流,然后进行比较,最后得出结论。拓展(1)为了研究电阻与导体材料的关系,应选用的两根导线是 ;
(2)为了研究电阻与导体长度的关系,应选用导线C和导线 ;

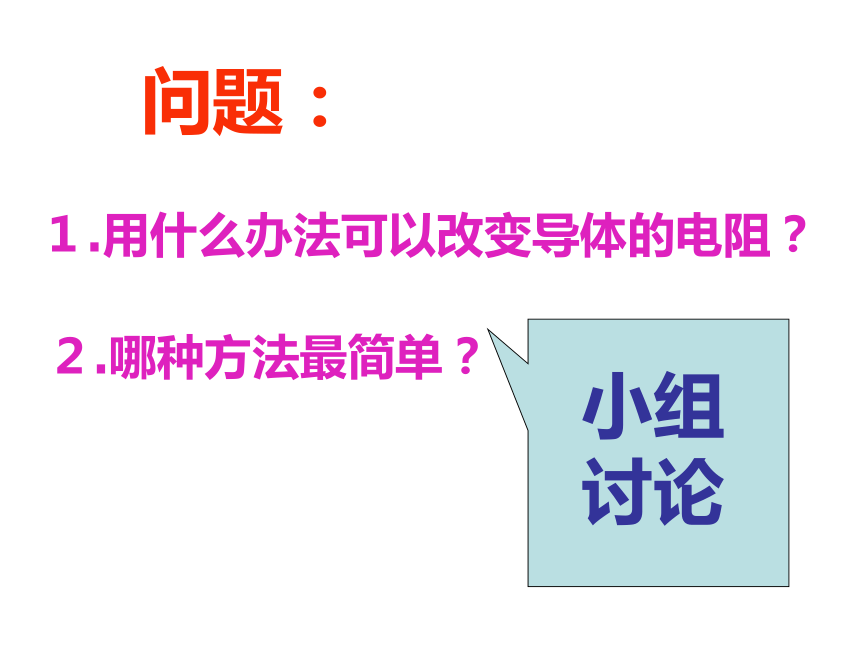

(3)为了研究电阻与 的关系,应选用导线A和导线D。问题:1.用什么办法可以改变导体的电阻?
2.哪种方法最简单?小组

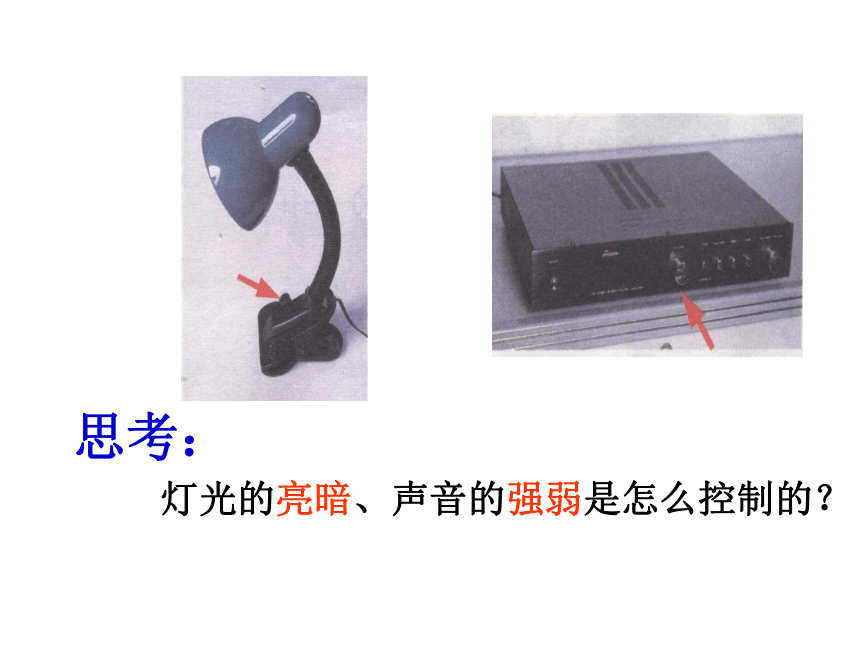

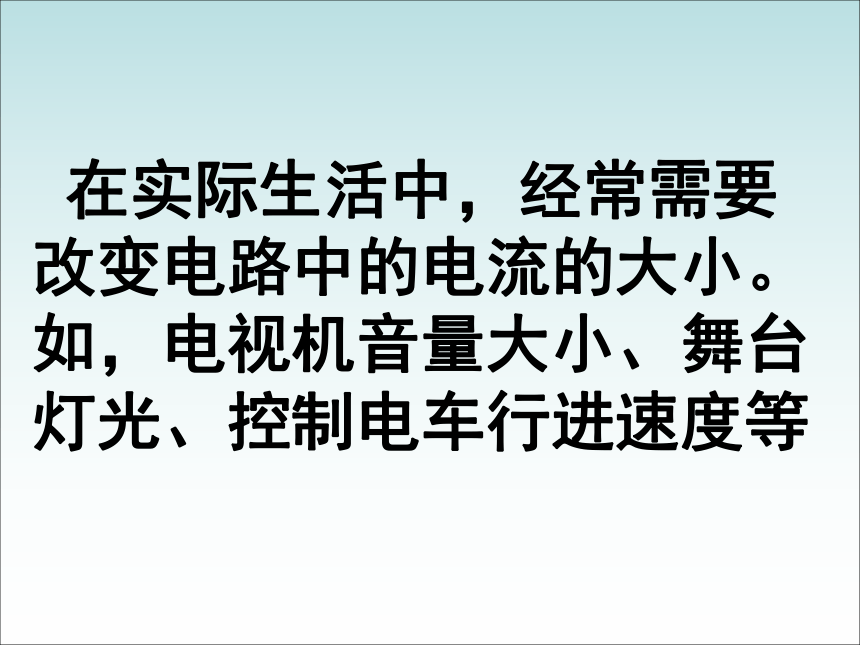

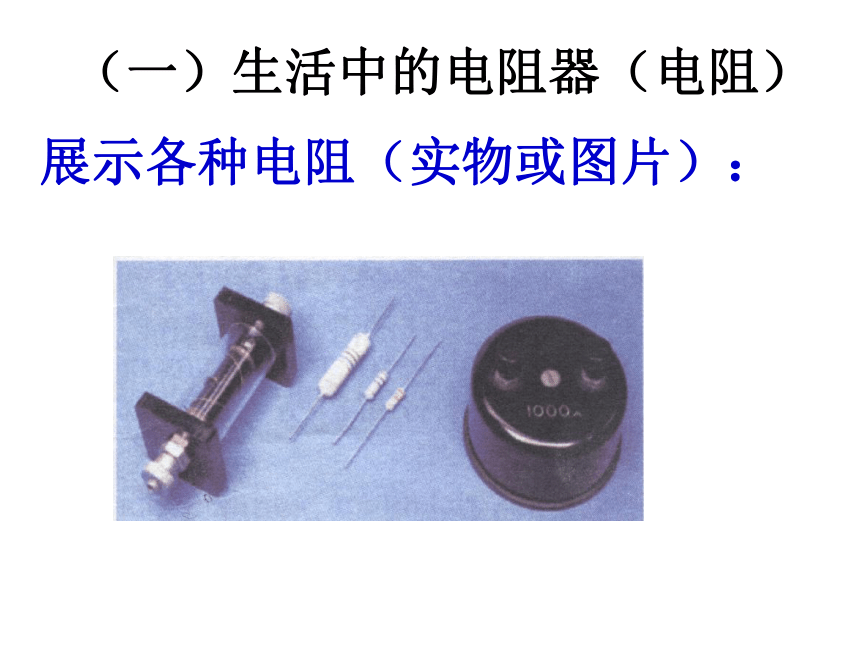

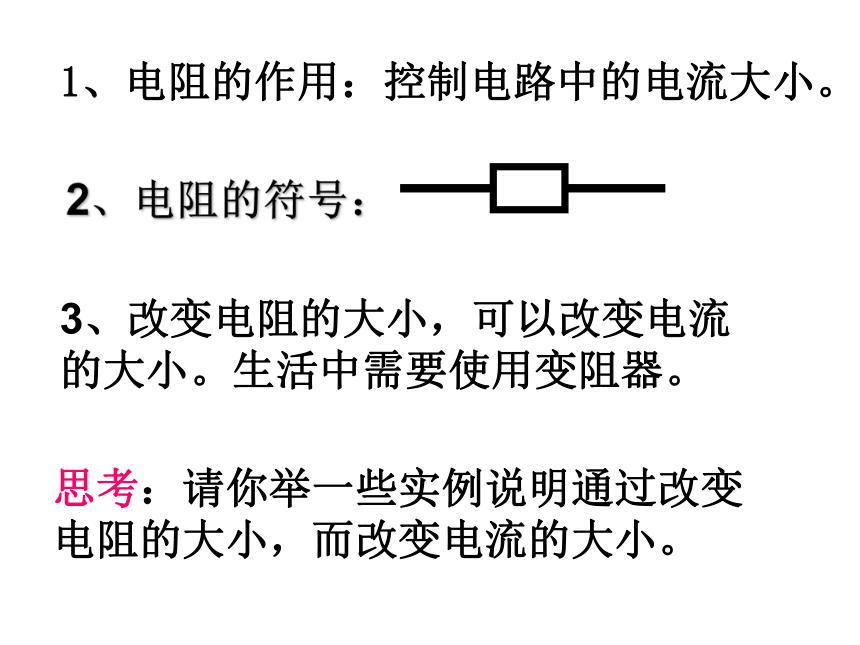

讨论(一)生活中的电阻器(电阻)1、电阻的作用:控制电路中的电流大小。3、改变电阻的大小,可以改变电流的大小。生活中需要使用变阻器。思考:请你举一些实例说明通过改变电阻的大小,而改变电流的大小。 在实际生活中,经常需要改变电路中的电流的大小。如,电视机音量大小、舞台灯光、控制电车行进速度等(二)滑动变阻器灯光的亮暗、声音的强弱是怎么控制的?3、演示:模拟灯光的调节(控制部分暂时不展示)。强调注意观察电流表的示数如何变化时灯是变亮的?(演示)2、提出问题得出结论:通过调节流过电灯的电流的大小来调节灯泡亮暗。电流增大,电灯(变亮)。电流减小,电灯(变暗)。
改变电路中的电流的大小可以通过改变电阻大小来实现。通过则才的实验,请同学们思考:
改变导体的电阻有哪些方法?最方便的是哪种?改变导体的长度、横截面积、和材料,其中最简便的是改变导体的长度。1、变阻原理:改变有效长度电阻大小电流大小①②③③④⑤2、结构:
①接触器:有金属滑片
②金属棒:棒上套有可以滑动的接触器。
③支架 ④瓷筒
⑤线圈:表面涂有绝缘漆的电阻较大的合金线绕成的线圈。
A、B、C、D是四个接线柱。3、铭牌
滑动变阻器铭牌上标有“20Ω 1A ”其含义是什么?
表示最大电阻是20Ω、允许通过的最大电流是1A . 探索有效连接方法6、实验:滑动变阻器的有效接线方法:
一上一下滑动变阻器的使用(1)要使滑动变阻器串联接入电路
(2)接线柱要“一上一下”地选取1、接法:滑动变阻器的使用
要求滑动变阻器在闭合开关前,要将滑片置于阻值最大的位置.(即离下端接线柱最远的位置)
2.注意:(四)其他变阻器旋钮型变阻器实物与图片展示回顾全节内容一、生活中的电阻器二、滑动变阻器
1、原理
2、构造
3、使用方法课堂练习
1.滑动变阻器是通过改变接入电路中的____________来改变电阻的器件。
2.如图示,当把滑动变阻器接入电路后,滑片P向右滑动时,电路电阻变大,此时与电路相连接的接线柱应是 ( )
(A)C和D (B)B和D (C)A和C (D)B和A电阻线的长度CDD4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样,它的意思是指变阻器的 ( )
(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0~20Ω,允许通过的最大电流是1AD5.下图为观察滑动变阻器作用的实验器材,将所有器件连接起来,要求滑动变阻器滑片P向右滑动,电流表示数变大,灯泡变亮。P__________________________________
