变阻器的使用[上学期]

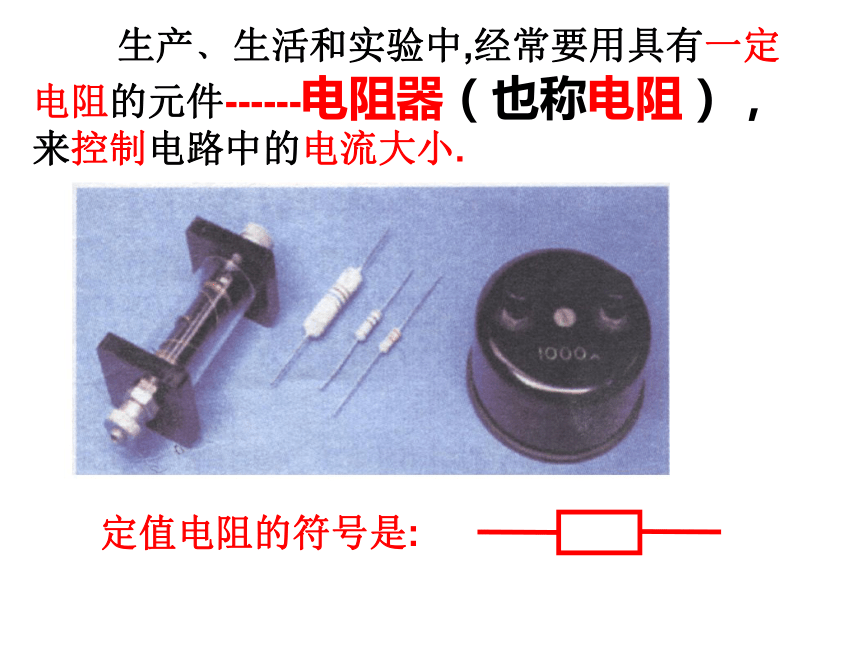

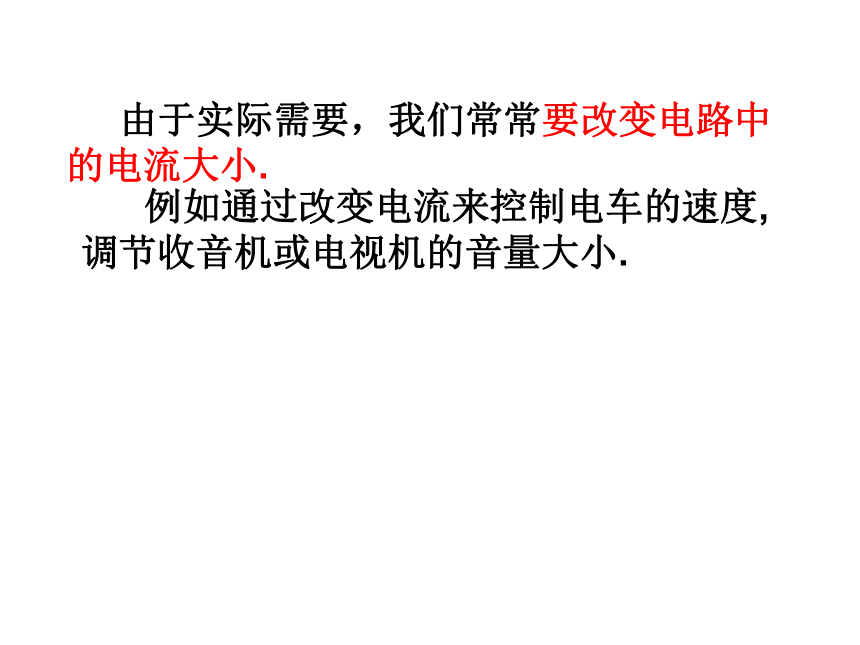

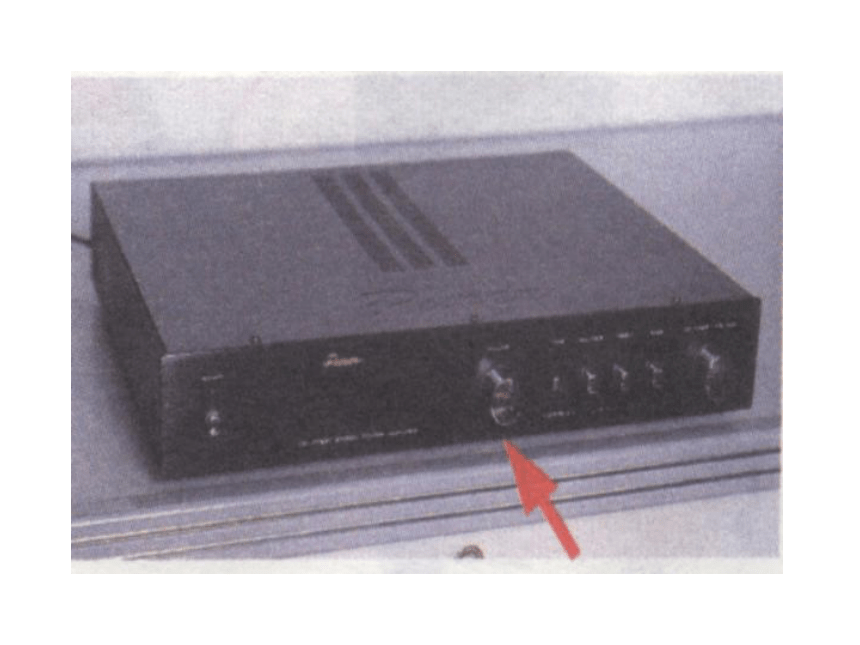

课件29张PPT。第五节变阻器的使用 生产﹑生活和实验中,经常要用具有一定电阻的元件------电阻器（也称电阻），来控制电路中的电流大小.定值电阻的符号是: 由于实际需要，我们常常要改变电路中的电流大小. 例如通过改变电流来控制电车的速度,调节收音机或电视机的音量大小.得出结论：通过调节流过电灯的电流的大小来调节灯泡亮暗。电流增大，电灯（变亮）。电流减小，电灯（变暗）。

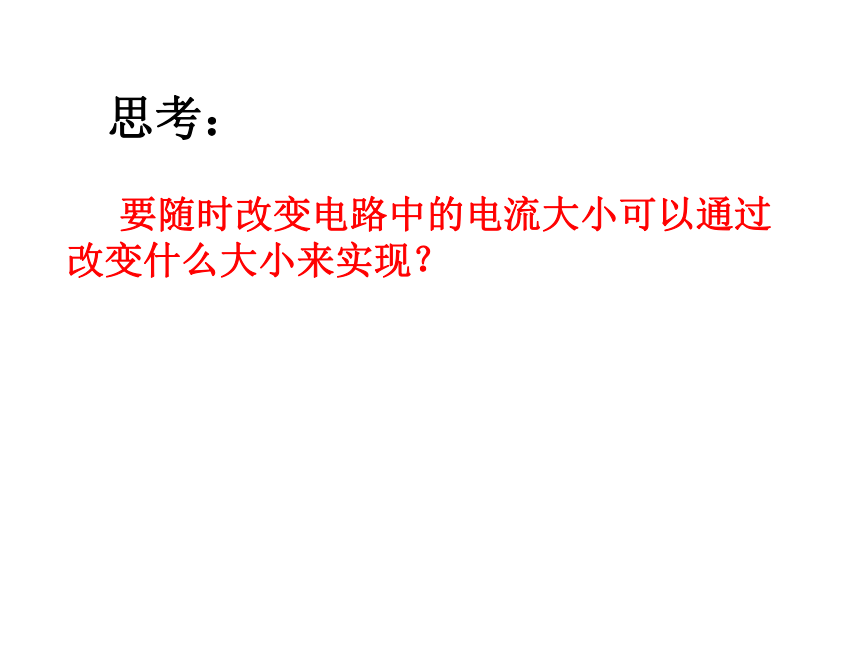

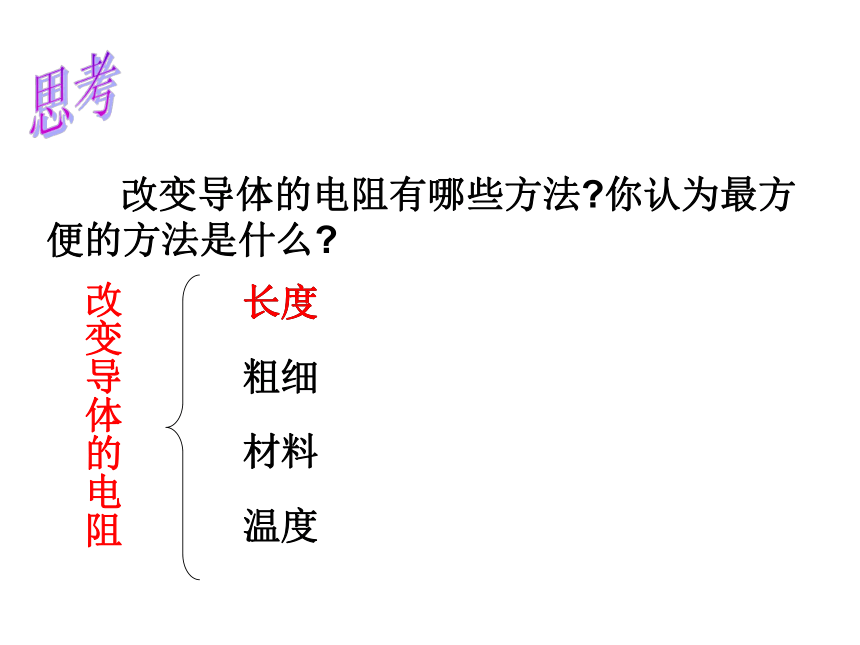

要随时改变电路中的电流大小可以通过改变什么大小来实现？思考：思考 改变导体的电阻有哪些方法?你认为最方便的方法是什么?改变导体的电阻长度粗细材料温度长度0.1A 20Ω滑动变阻器0.1A表示该滑动变阻器允许通过的最大电流是0.1A20Ω表示此变阻器的阻值变化范围是0~50欧接线柱滑动触头（滑片）金属杆瓷筒线圈滑动变阻器的结构接线柱P支架支架P向右变亮，向左变暗向右变亮，向左变暗
向左变亮，向右变暗
向左变亮，向右变暗P滑动变阻器接入电路的电阻丝都是PB段，滑片移动， PB段长度在变，电阻也在变。
滑动变阻器接入电路的电阻丝都是PA段，滑片移动， PA段长度在变，电阻在变。
向右变亮，向左变暗
向右变亮，向左变暗
向左变亮，向右变暗向左变亮，向右变暗1、C、A或D、A两种接法，连入电路中的有效电阻丝都是 段， PA段越长，电阻越 ，电流越 ，灯泡越 。
两种接法效果 !!实验中提取信息PA大小暗一样实验中提取信息2、C、B或D、B两种接法，连入电路中的有效电阻丝都是 段， PB段越长，电阻越 ，
电流越 ，灯泡越 。
两种接法效果 !
四种接法实现了滑动变阻器变阻的真正功效PB大小暗一样P灯泡亮度不变，且最亮灯泡亮度不变，且最暗滑动变阻器接入电路的电阻为零灯泡亮度不变，且最亮灯泡亮度不变，且最暗滑动变阻器接入电路的电阻为零变阻器接入电路中的电阻值最大，且不变。
实验中提取信息两种接法根本没发挥滑动变阻器改变电阻的功效。
滑动变阻器的工作原理靠改变接入电路中的电阻丝的有效长度来改变电阻的大小，从而改变电流的大小。2、闭合开关前，滑片应移到电阻值最大的位置
P“一上一下”学以致用1、滑动变阻器是可变电阻，其改变电阻的原 因是…………………………（ ）
A、改变电阻丝的横截面积
B、改变电阻丝连入电路的长度
C、滑片跟电阻丝发生摩擦
D、改变接线柱中的导线连接B3、如果B和C连接，滑动变阻器接入电路的电阻丝是 段，当滑片P向右移动时，滑动变阻器的电阻 。如果A和D连接，滑动变阻器接入电路的电阻丝是 段，当滑片P向右移动时，滑动变阻器的电阻值 。C和A、D和A、C和B、D和B变小PB变大PA4、小宇在实验室用如图所示的电路做实验，请你帮助他完成以下判断：

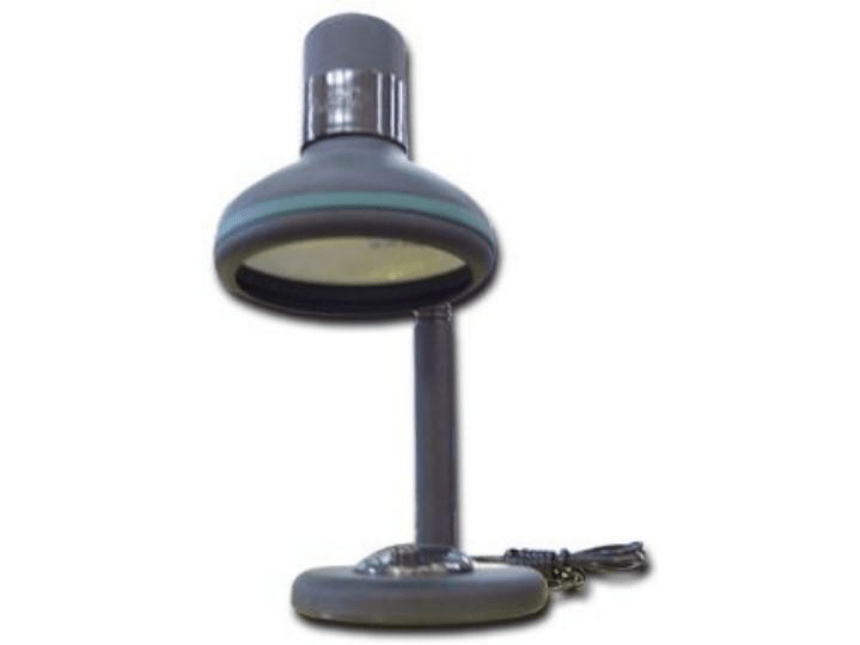

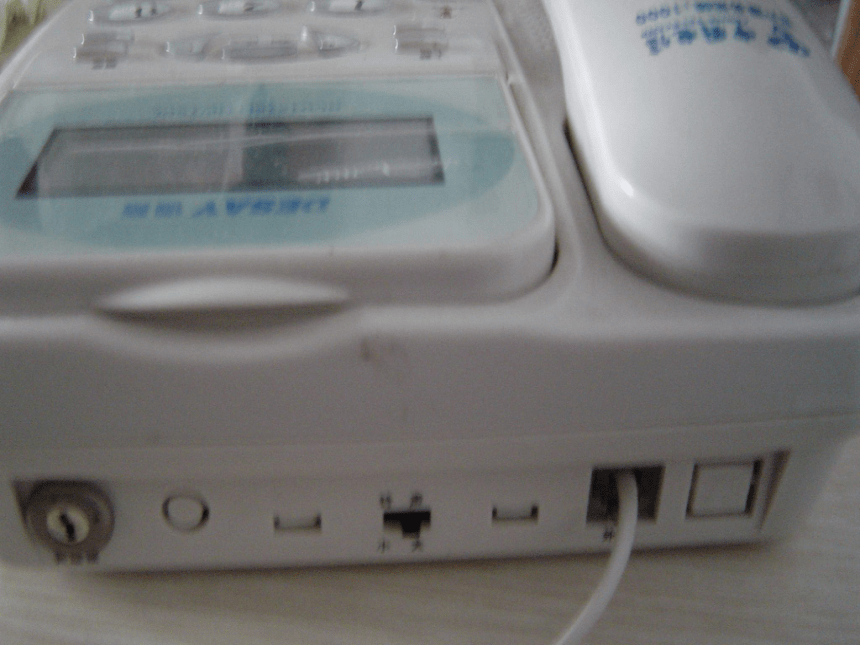

（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将　　　（填“变暗”、“变亮”或“不变”）CDAB变暗P（２）当滑动变阻器的Ａ、Ｄ两个接线柱接入电路中时，要使灯Ｌ变暗，滑片Ｐ应向　　　端移动CDAB右P 2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.如图：（1）若开关闭合后，使滑动变阻器的滑片向右滑时，灯的亮度逐渐变亮。应如何连接滑动变阻器？（2）若不管怎样移动滑片，灯的亮度始终保持不变，并且处于最暗的状态，就如何连接滑动变阻器？电灯之所以会有明暗变化……是因为……旋钮型变阻器ABC应用：收音机的音量开关， 电扇的变速开关， 台灯的调光开关。
想一想:这种接线柱是如何连接的？(AB 、 CB？还是AC？)
拓展练习如图所示表示汽车上自动测定油箱内油面高度的装置，P是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，请说明它的电学工作原理。当油面下降时，浮球 ，滑片P向 滑动，滑动变阻器电阻变 ，电流变 ，电流表示数变小，意味着油箱中的油 。APab想一想:你还能说出油箱中还有哪些我们学过 的科学原理吗?想一想:该电路中还有一个电阻,它的主要作用 是什么?
