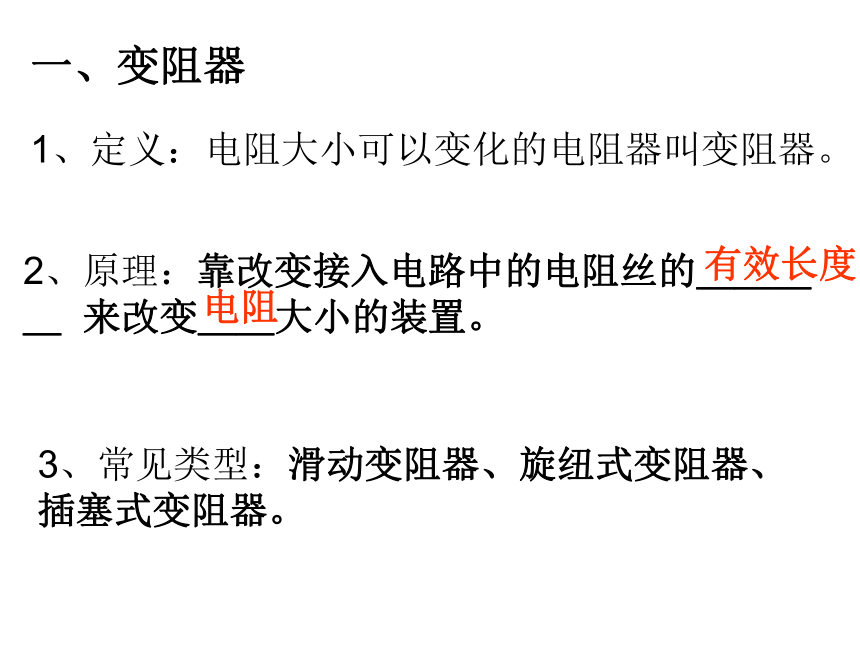

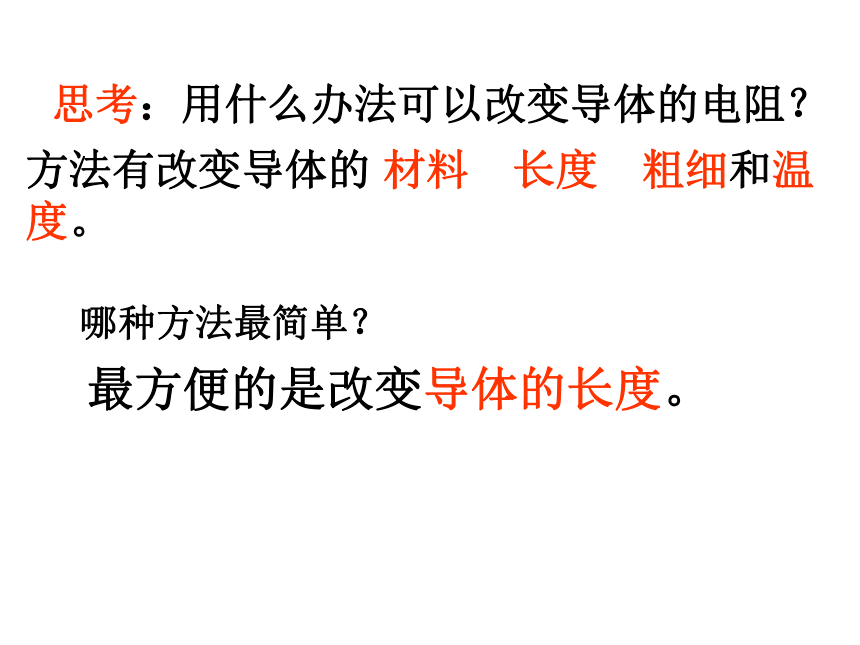

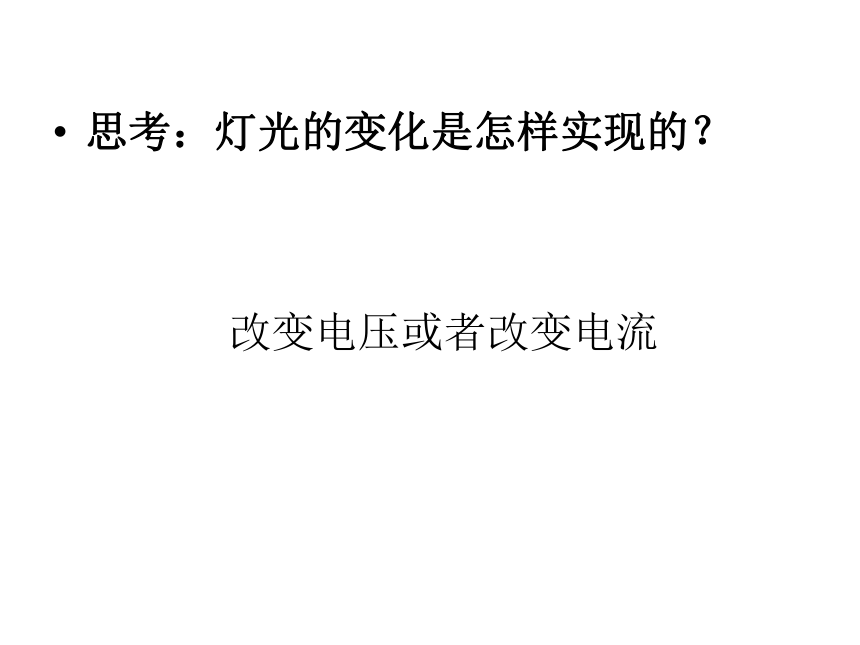

课件18张PPT。思考:灯光的变化是怎样实现的?改变电压或者改变电流思考:用什么办法可以改变导体的电阻?方法有改变导体的 材料 长度 粗细和温度。哪种方法最简单?最方便的是改变导体的长度。第五节变阻器的使用一、变阻器1、定义:电阻大小可以变化的电阻器叫变阻器。2、原理:靠改变接入电路中的电阻丝的____ 来改变__大小的装置。
有效长度电阻

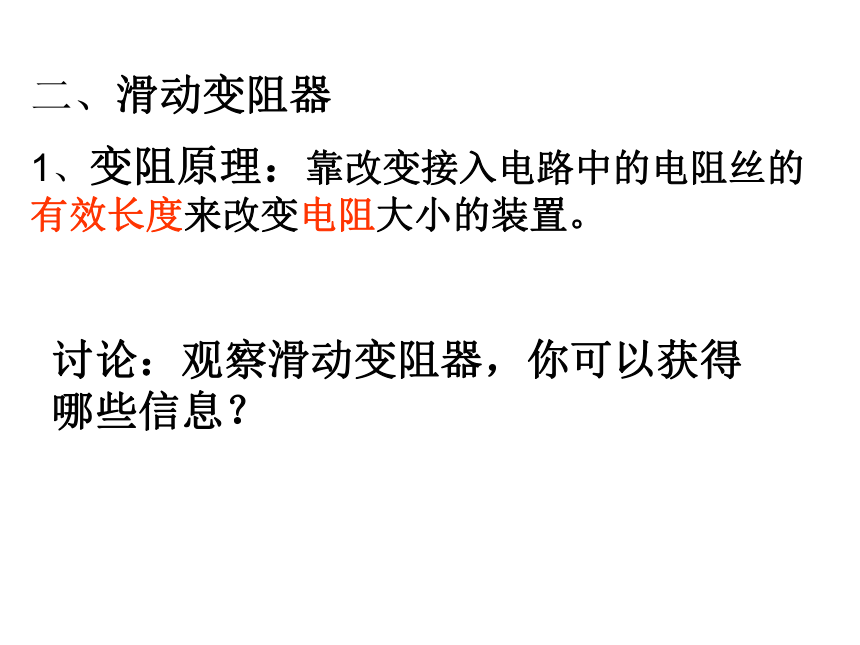

3、常见类型:滑动变阻器、旋纽式变阻器、插塞式变阻器。二、滑动变阻器
1、变阻原理:靠改变接入电路中的电阻丝的有效长度来改变电阻大小的装置。
讨论:观察滑动变阻器,你可以获得哪些信息?

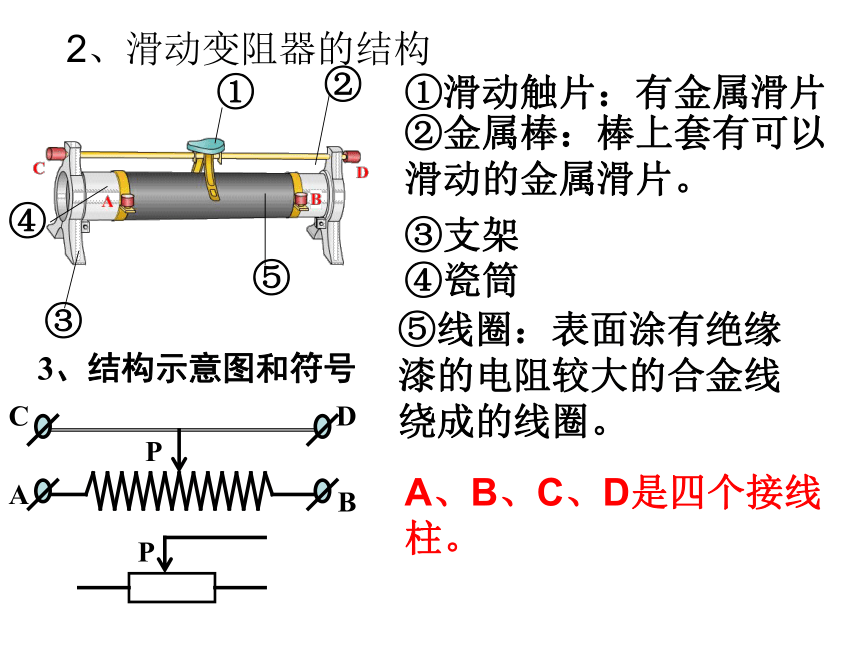

①②①滑动触片:有金属滑片
③④⑤2、滑动变阻器的结构3、结构示意图和符号
②金属棒:棒上套有可以滑动的金属滑片。
③支架
④瓷筒⑤线圈:表面涂有绝缘漆的电阻较大的合金线绕成的线圈。
A、B、C、D是四个接线柱。4、使用规则1)、与被控电路串联
2)、接线柱一上一下你能猜想一下变阻器上的“2A50Ω”的含义吗?最大允许通过电流:2A,最大电阻:50Ω
变阻范围:0~50Ω
5、使用注意:1)、闭合开关前,滑片P应移到阻值最大处的位置.
2)、用前看铭牌,不能接入超过最大允许电流的电路。5.应用1.控光
2.控制音量
3.控制速度其他变阻器旋钮型变阻器实物与图片展示多种电阻器和变阻器旋盘式变阻箱课堂练习
1.滑动变阻器是靠改变接入电路中的____来改变电阻的器件。
电阻长度CD4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样,它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0-20Ω,允许通过的最大电流是1A 5.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCD 6.如图所示,要使灯泡的亮度变大,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.7.下图为观察滑动变阻器作用的实验器材,将所有器件连接起来,要求滑动变阻器滑片P向右滑动,电流表示数变大,灯泡变亮。__________________________________
