电压的测量[上学期]

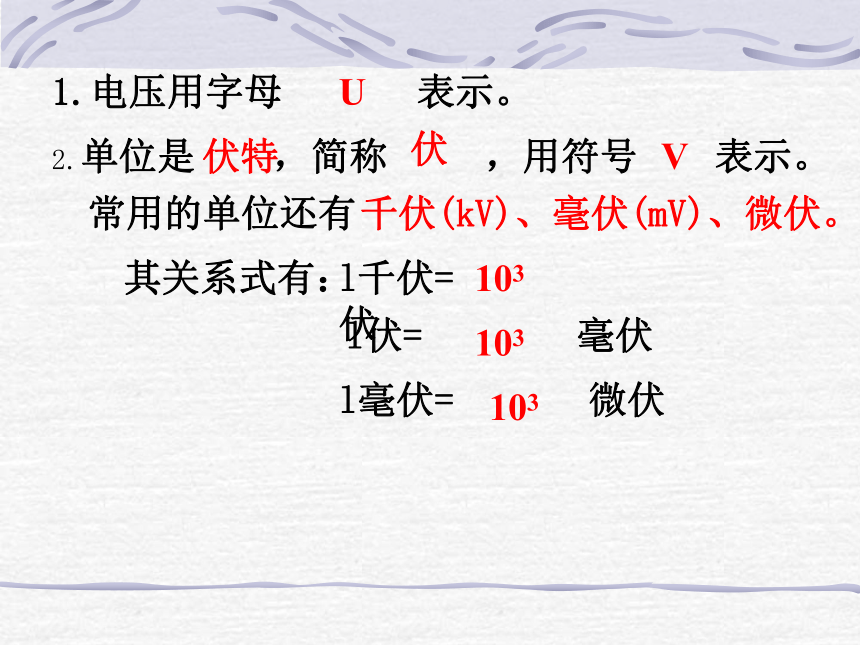

课件24张PPT。第6节 电压的测量金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？电压 电路中在没有电源接入时，这些电荷并不能产生定向移动，不能形成电流。 当电路中接入电源时，导体中的自由电子便在电源推动作用下做定向移动，形成电流 。 1.电压用字母 表示。
2.单位是 ，简称 ，用符号 表示。

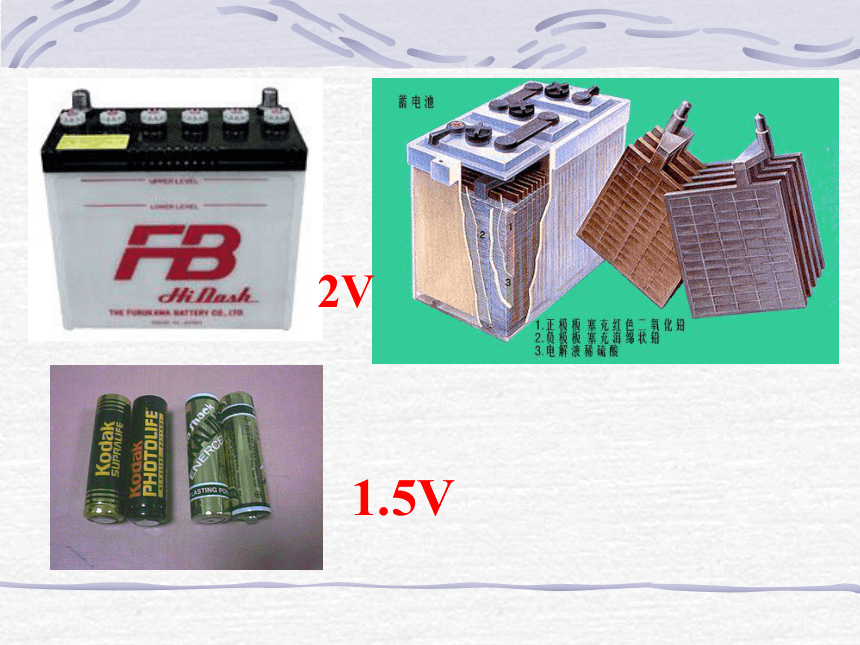

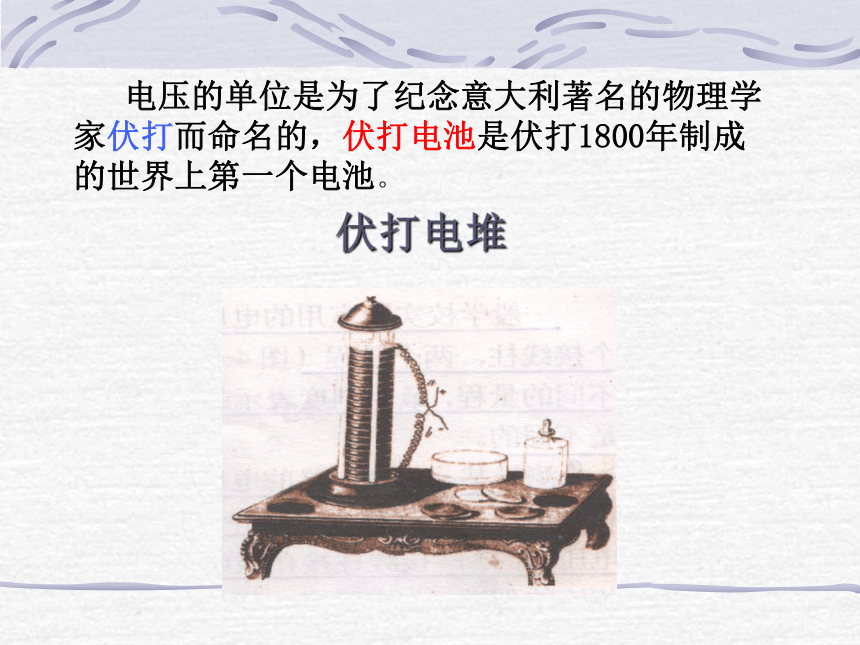

伏特伏VU常用的单位还有 千伏(kV)、毫伏(mV)、微伏。 其关系式有： l千伏= 伏 103l伏= 毫伏 103l毫伏= 微伏 103 电压的单位是为了纪念意大利著名的物理学家伏打而命名的，伏打电池是伏打1800年制成的世界上第一个电池。 伏打电堆2V1.5V水中高压线——电鳗常见的一些电压值（伏）电压的测量 1．用来测量电压大小的仪表： 电压表 符号是 2．实验室的电压表有三个接线柱： “—”、“3”、“15”3、两个量程： o～3伏和O～15伏 最小刻度值分别为 ：O．1伏和O．5伏。
观察此表的外部结构，
你可以获得哪些信息？3．电压表的使用。
（1）必须把电压表 并联在被测电路的两端 （2）把电压表的正接线柱接在跟电源正极 相连的那端 ( （3)? 被测电压不能超过电压表的量程
（4）允许电压表直接连入电源两极上测电源电压
任务二：测量两节干电池的电压（1）电池串联（2）电池并联一、研究串联并联电池组的电压问题：电池组的电压与各节电池之间有什么关系？连线注意：按图连线，开关断开，电路接线完毕，闭合开关前需再检查一遍电路点击回首页任务三：测量小灯泡的电压练 习按要求连接电路:L1与L2串联,V1测L1的电压,V2测L1和L2的电压. 1．在各电路图的A、B圆圈中填上适当的字母，表示不同的电表，并在图中标明正负接线柱。
二、探究串联电路中的电压进行实验数据记录：分析与论证：讨论：串联电路的总电压等于各部分电路两端的电压之和 U=U1+U2点击回首页三、探究并联电路中的电压提出问题：
猜想与假设：
制定计划和设计实验：进行实验：并联电路中各支路两端的电压有什么关系？点击回首页三、探究并联电路中的电压进行实验及数据记录：分析与论证：交流与评估并联电路中，各支路两端的电压相等 U1=U2点击回首页练习1、现有4节干电池，有关这些电池的说法中，正确的是（ ）
A、每一节干电池的电压都与电池组总电压相同
B、四节干电池都串联时，总电压跟任何一节电池电压一样大
C、四节干电池并联时，总电压等于四节电池的和
D、这四节干电池可组成6v的电源
2、如图所示，电源电压为3v，电压表的示数为1v，则灯泡L1和L2两端的电压分别为（ ）
A 1v、2v B 1v、1v
C 2v、1v D 无法确定点击回首页DC小结1、知识要求：
串联并联电池组的电压规律：
串联电池组的电压等于各节电池的电压之和
并联电池组的电压等于每节电池的电压
串联并联电路的电压规律：
串联电路的总电压等于各部分电路两端的电压之和
并联电路中，各支路两端的电压相等 U1=U2
2、能力
科学探究U=U1+U2点击回首页课堂练习：P150第2小题电压抽水机水压水流电源电压电流类 比水压 水流的形成是由于抽水机给水流提供能量，抽水机的工作使水路存在一个稳定的水压，从而保证水流得以持续。电源作用与抽水机作用类似。电源的作用，是给电路中的电流提供能量，使电路存在一个稳定的电压 ，从而保证电流得以持续。
