电流、电压和电阻的关系[上学期]

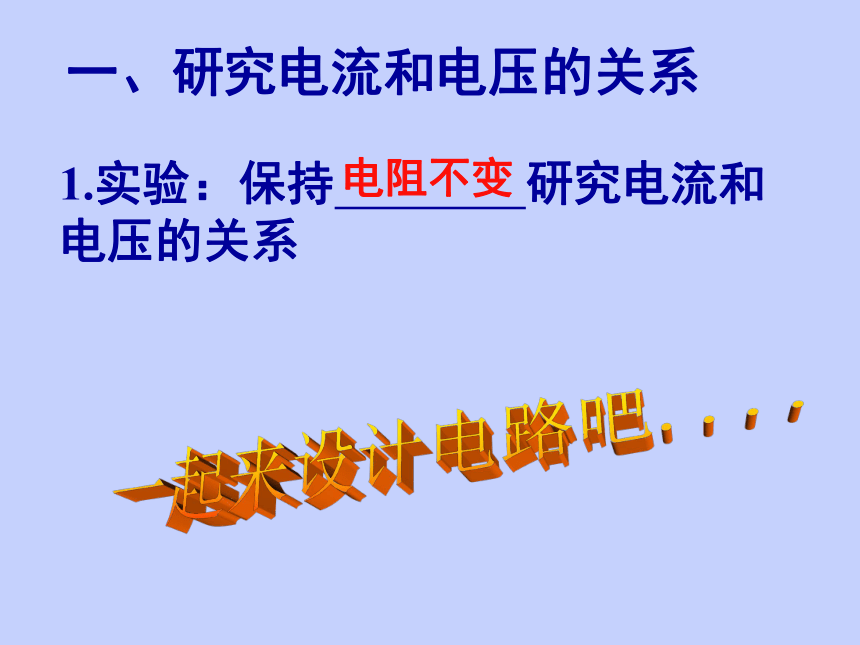

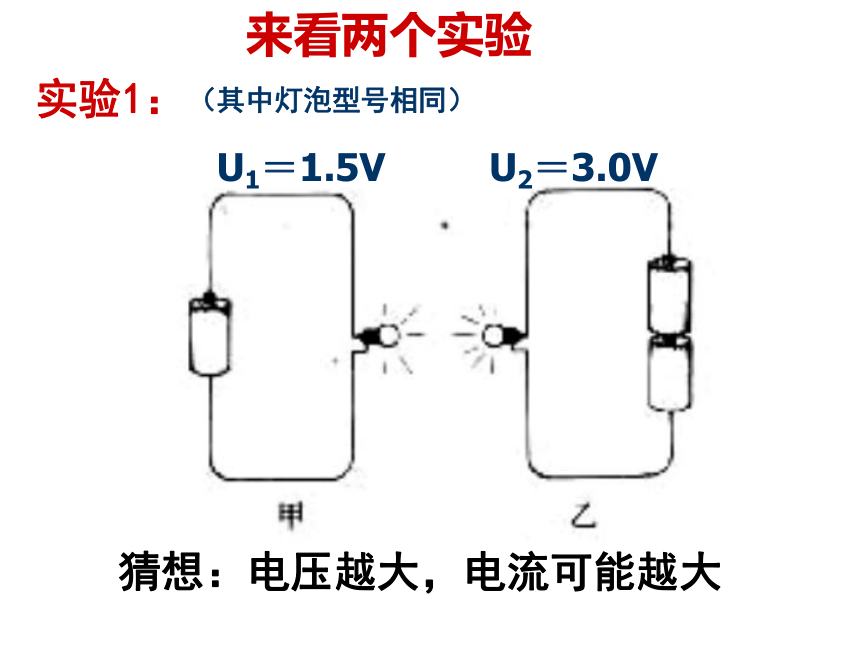

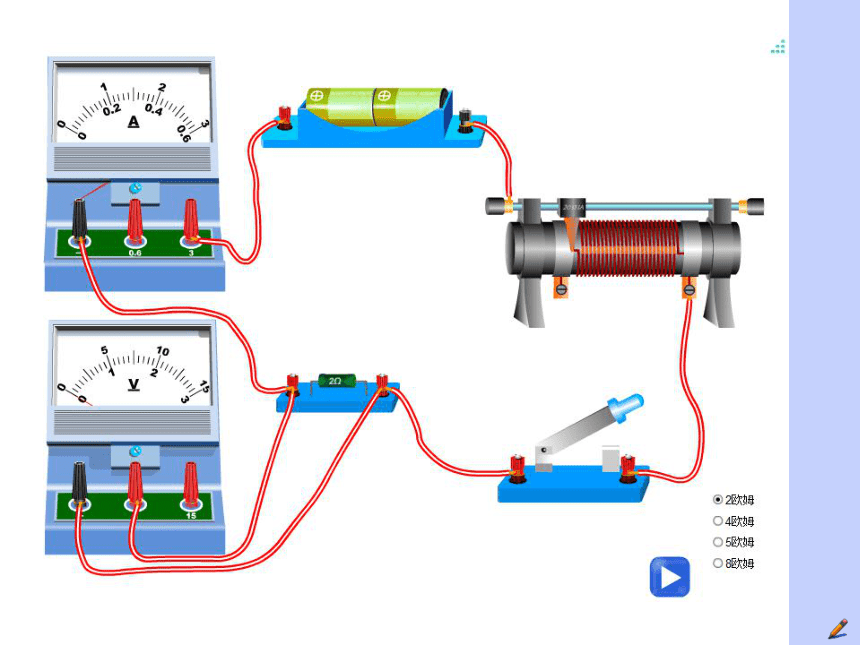

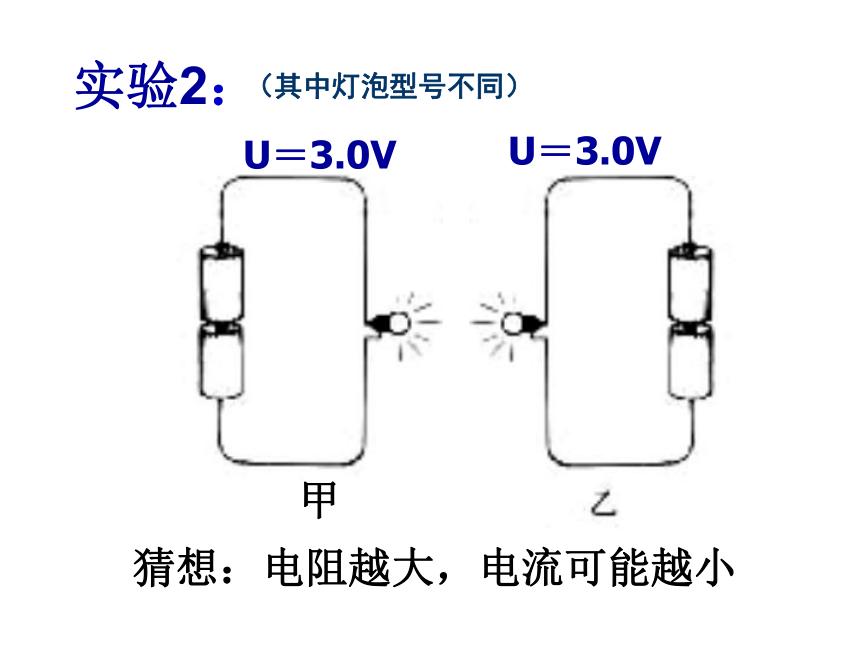

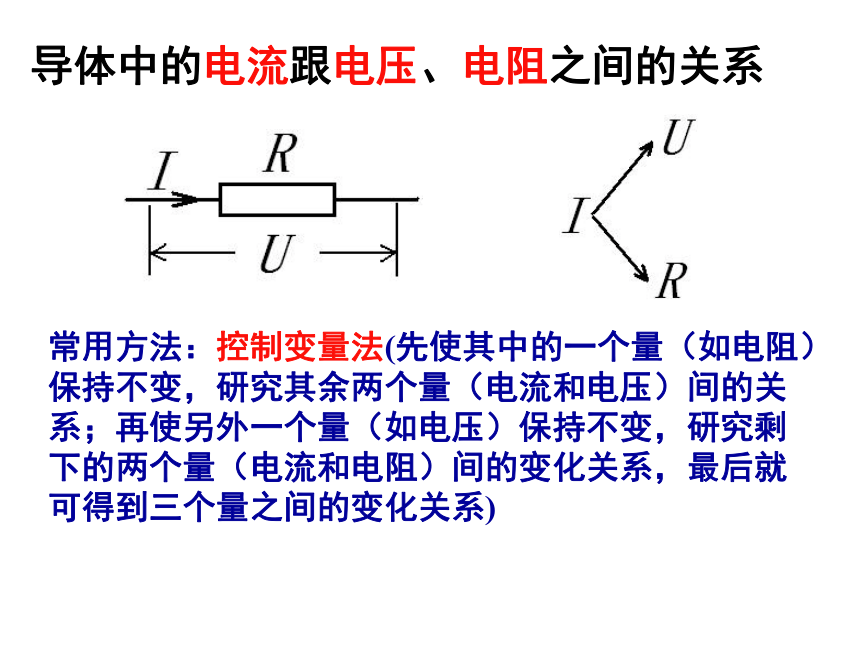

课件19张PPT。电流、电压和电阻的关系实验1：来看两个实验猜想：电压越大，电流可能越大（其中灯泡型号相同）实验2：猜想：电阻越大，电流可能越小（其中灯泡型号不同）电流、电压和电阻的关系第七节导体中的电流跟电压、电阻之间的关系常用方法：控制变量法(先使其中的一个量（如电阻）保持不变，研究其余两个量（电流和电压）间的关系；再使另外一个量（如电压）保持不变，研究剩下的两个量（电流和电阻）间的变化关系，最后就可得到三个量之间的变化关系)一、研究电流和电压的关系1.实验：保持 研究电流和电压的关系一起来设计电路吧....电阻不变 电路图实物图实验一．电阻不变时，电流与电压的关系 521.51二、研究电流和电阻的关系2.实验：保持电压不变，改变电阻，研究电流和电阻的关系怎样改变电阻的大小？如何使电阻两端的电压保持不变？思考：电路图实物图实验二．电压不变时，电流与电阻的关系 2　　一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律：某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：
　　表一：
表二：分析表一所得到的数据可得结论：＿＿＿＿＿＿＿＿
分析表二所得到的数据可得结论:＿＿＿＿＿＿＿＿＿　 某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：想一想：试根据欧姆定律，完成下列表格。 4155练一练： 开动脑筋想一想！1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。这节课你学到了哪些知识？有什么收获？
你还有哪些疑问呢？想一想作 业 (1)、作业本练习。 (2)、怎样用学过的知识和仪器， 来测定一个未知的电阻值，请说出实验方案。 谢谢大家
