电流、电压和电阻的关系[上学期]

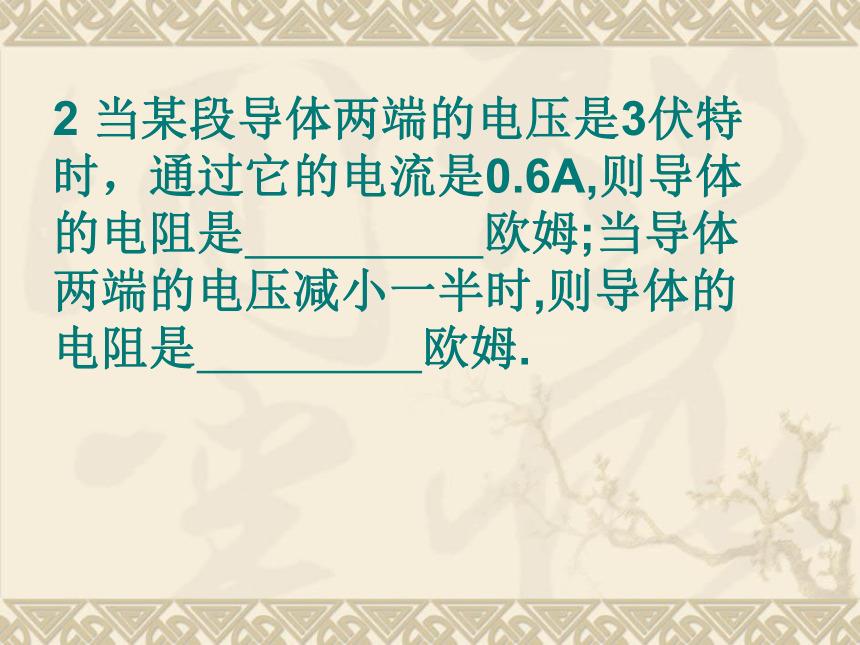

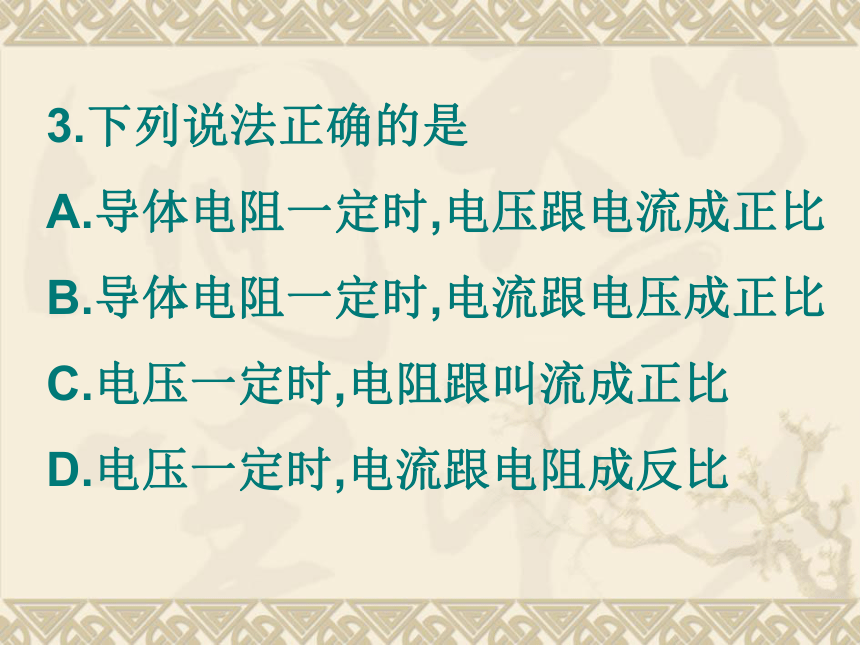

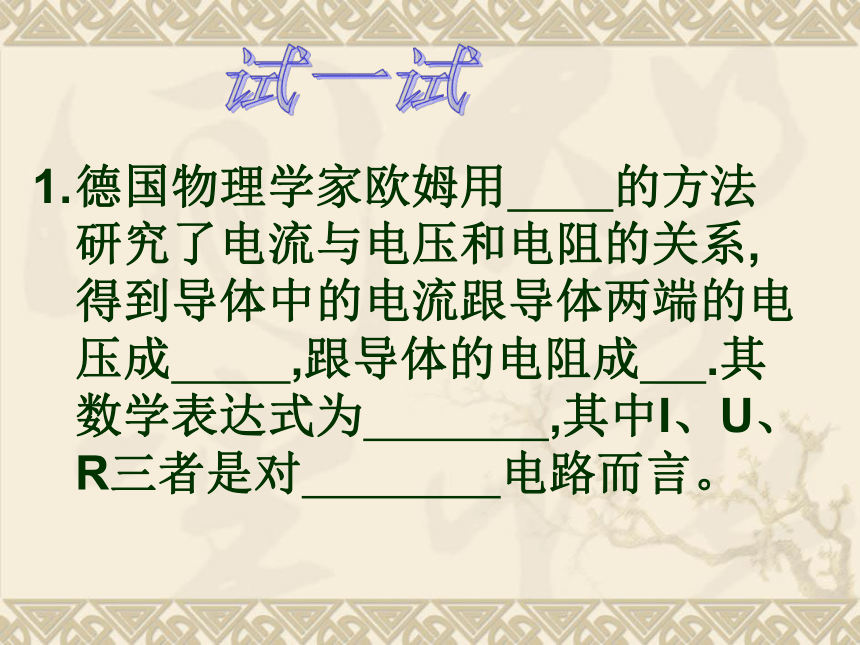

课件13张PPT。4.7 欧姆定律的应用试一试德国物理学家欧姆用 的方法研究了电流与电压和电阻的关系,得到导体中的电流跟导体两端的电压成 ,跟导体的电阻成 .其数学表达式为 ,其中I、U、R三者是对 电路而言。2 当某段导体两端的电压是3伏特时，通过它的电流是0.6A,则导体的电阻是 欧姆;当导体两端的电压减小一半时,则导体的电阻是 欧姆.3.下列说法正确的是
A.导体电阻一定时,电压跟电流成正比
B.导体电阻一定时,电流跟电压成正比
C.电压一定时,电阻跟叫流成正比

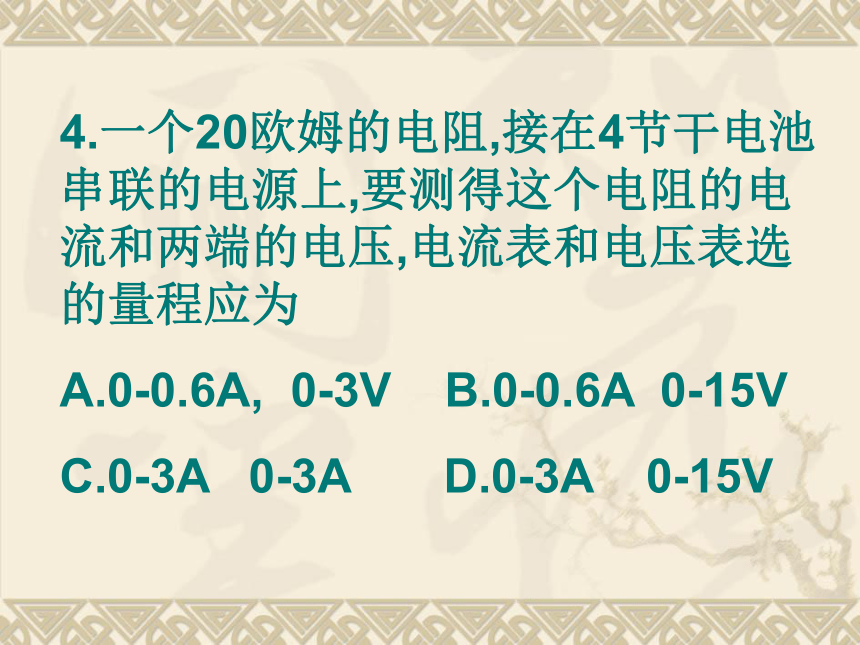

D.电压一定时,电流跟电阻成反比4.一个20欧姆的电阻,接在4节干电池串联的电源上,要测得这个电阻的电流和两端的电压,电流表和电压表选的量程应为
A.0-0.6A, 0-3V B.0-0.6A 0-15V
C.0-3A 0-3A D.0-3A 0-15V

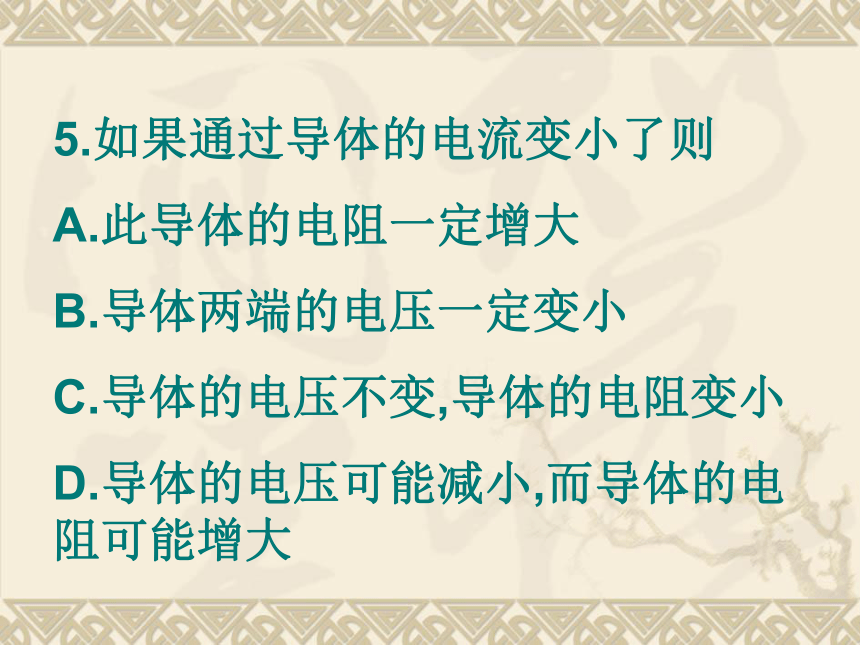

5.如果通过导体的电流变小了则
A.此导体的电阻一定增大
B.导体两端的电压一定变小
C.导体的电压不变,导体的电阻变小
D.导体的电压可能减小,而导体的电阻可能增大6.当滑片P向右移动时,电压表和电流表的读数将如何变化?如图所示,电源电压不变,当开关由闭合到断开时,两电流表的示数如何变化?断开时闭合时U7如图所示的电路中,电源电压为6V,电压表示数为4V,则电流表示数为 A,R1的阻值是 欧姆.等效电路6V=4Ω4V如图所示当开关由断开到闭合时,各表的示数如何变化?如图所示,地测量电阻的实验中RX为待测电阻,R为变阻器(1)在圆圈内填上两表符号(2)移动滑片P是为了改变 .
在连接电路过程中开关应 . 滑片应位于 端. 设R为3欧姆连接实物图一段导体两端的电压2伏特时,导体中的电流为0.5A,如果两端的电压增大到4伏特时,导体中的电流为多大.
