课件12张PPT。第 7 节电流、电压和电阻的关系跟电压的关系？
跟电阻的关系？电流猜想？ 电流、电压、电阻这三个量
之间到底有什么规律呢？通过实验来研究：1、保持 不变，改变 ，研究
电流与电压之间的关系；2、保持 不变，改变 ，研究
电流与电阻之间的关系。

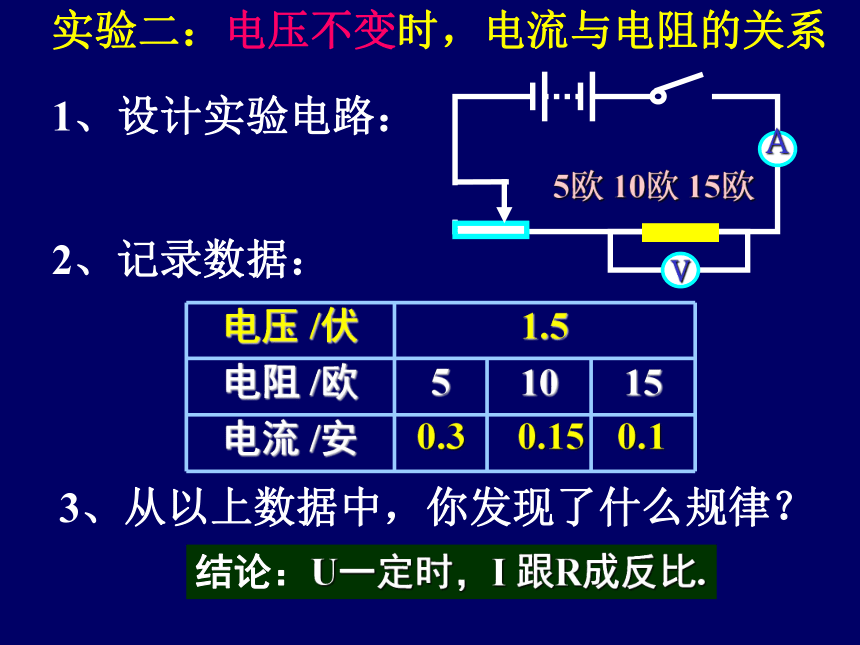

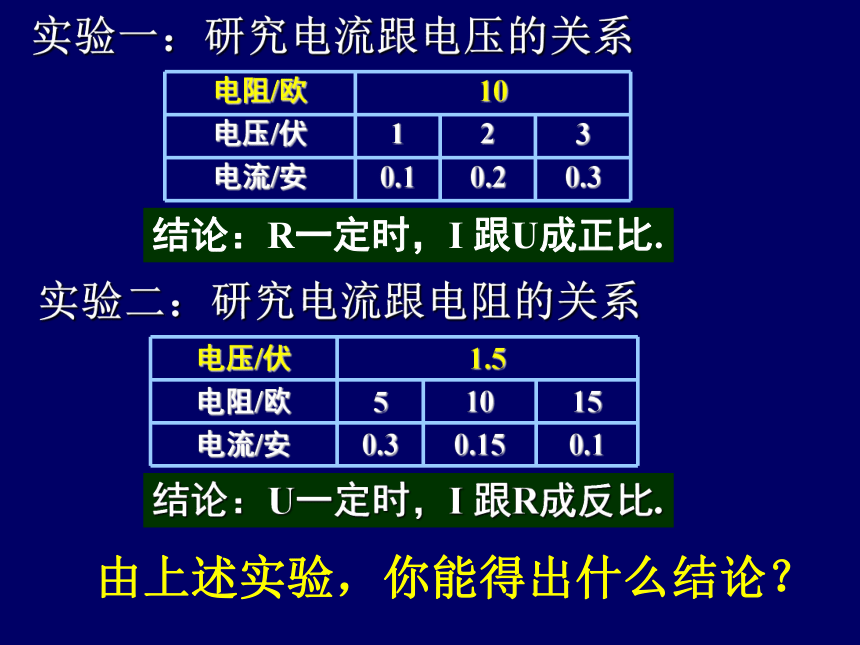

实验一：电阻不变时，电流与电压的关系1、设计实验电路：2、记录数据：结论：R一定时，I 跟U成正比.3、从以上数据中，你发现了什么规律？0.10.20.3实验二：电压不变时，电流与电阻的关系1、设计实验电路：2、记录数据：结论：U一定时，I 跟R成反比.3、从以上数据中，你发现了什么规律？0.30.150.1实验一：研究电流跟电压的关系结论：R一定时，I 跟U成正比.实验二：研究电流跟电阻的关系结论：U一定时，I 跟R成反比.由上述实验，你能得出什么结论？二、欧姆定律
1.内容：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.
2.公式：例1.一盏白炽灯，电阻为807?，接在220V的电源上.求通过这盏灯的电流.R= 807?I= ？U=220V解：据欧姆定律答：通过这盏灯的电流是0.27A.例2.有一种指示灯，电阻为6.3?，通过的电流为0.45A时才能 正常发光. 要使这种指示灯正常发光，
应加多大的电压？R= 6.3?I= 0.45AU=？答：应加2.8V的电压.U = I R = 0.45A ×6.3 ? =2.8V例3. 用电压表测出一段导体两端的电压是7.2V，用电流表测出通过这段导体的电流为0.4A，求这段导体的电阻.R= ？I= 0.4AU=7.2V答：这段导体的电阻是18 ?.通过解答此题，你发现了什么？如何测量定值电阻的阻值？原 理：电路图：这种测量电阻的方法叫做伏安法。欧姆定律：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.
本课小结：
