电流、电压和电阻的关系[上学期]

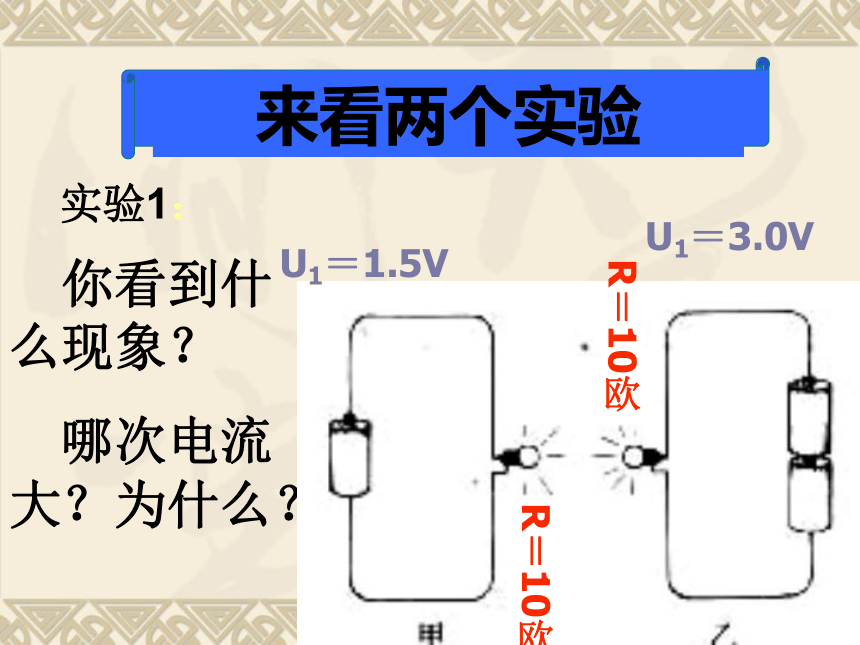

课件22张PPT。实验1：　你看到什么现象？

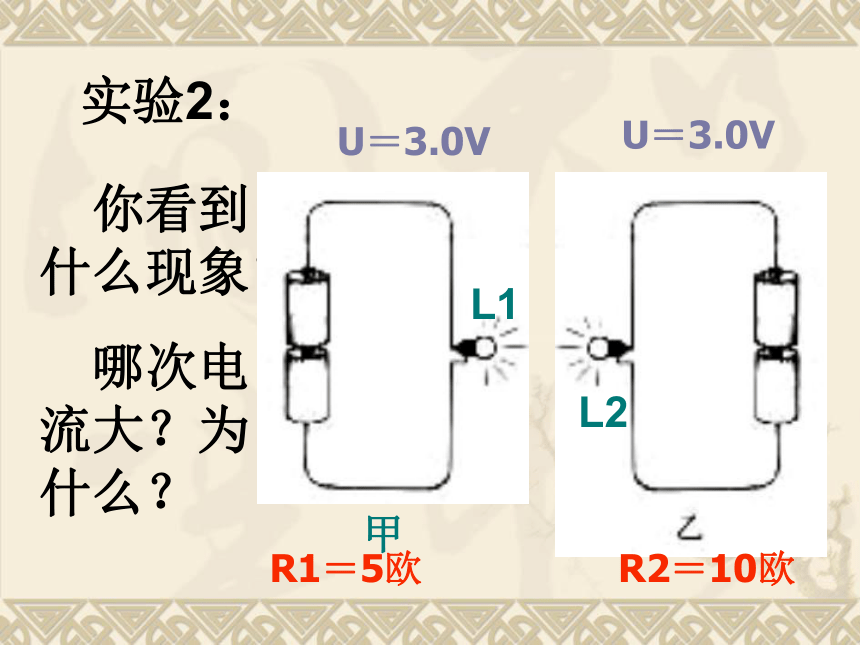

　哪次电流大？为什么？实验2：　你看到什么现象？

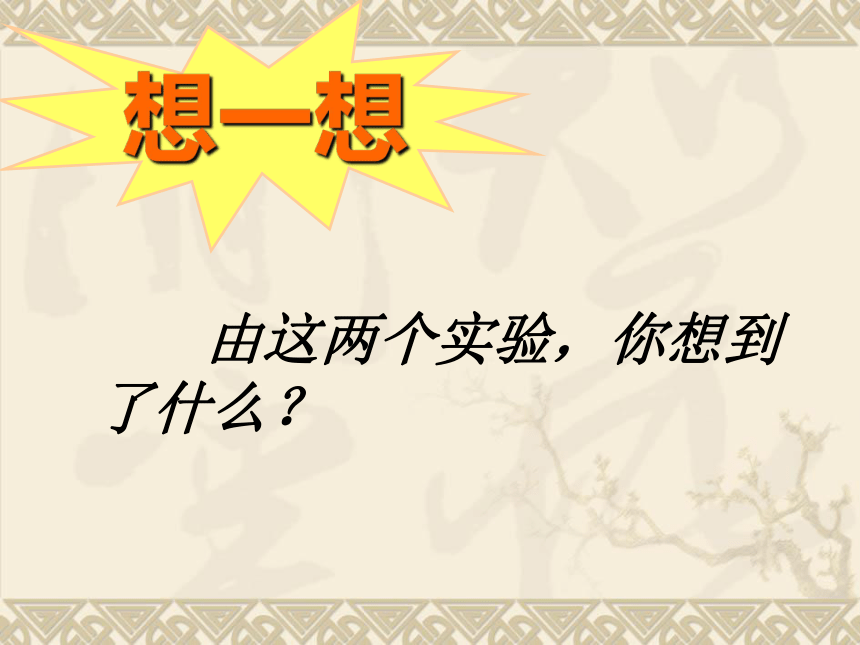

　哪次电流大？为什么？U＝3.0VU＝3.0V 　　由这两个实验，你想到了什么？想一想第七节

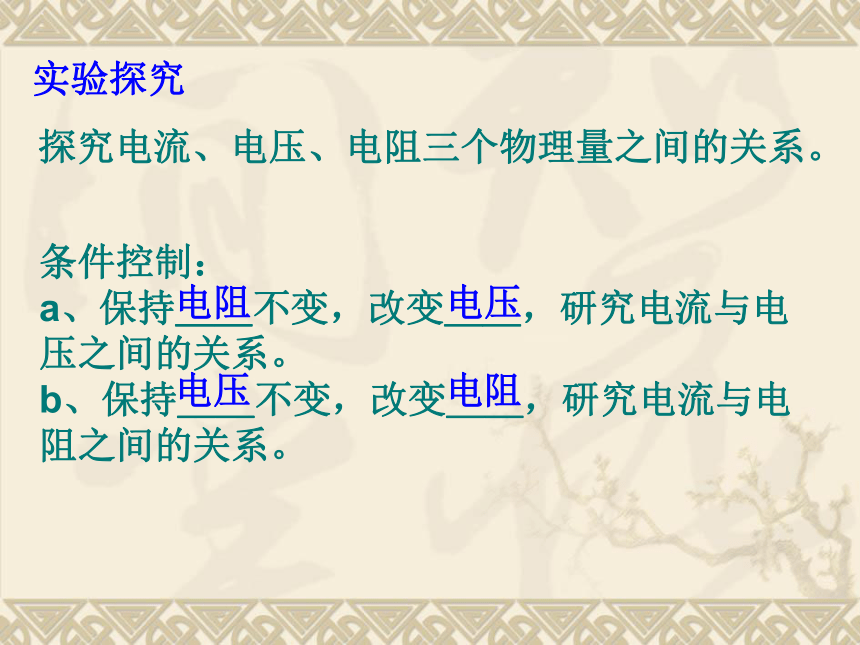

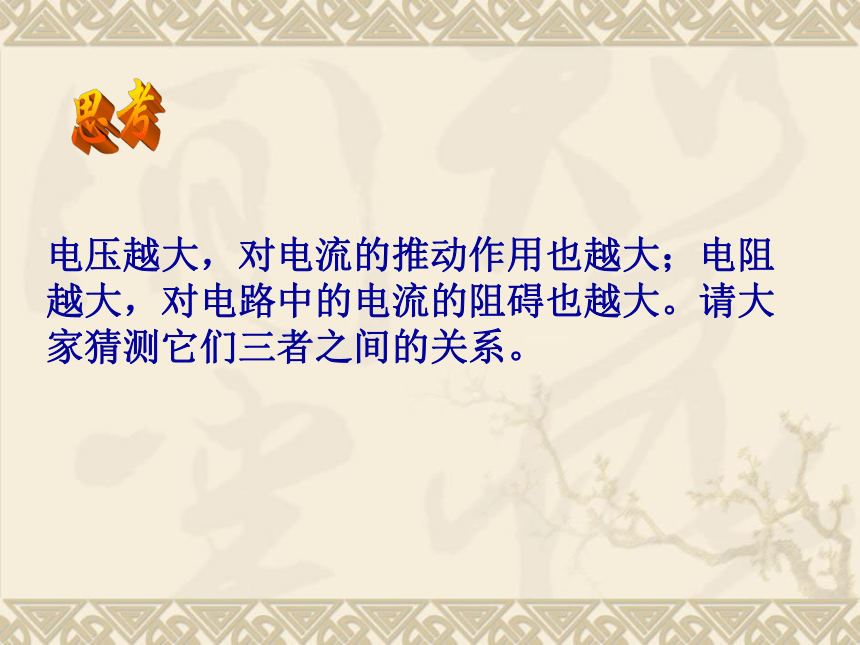

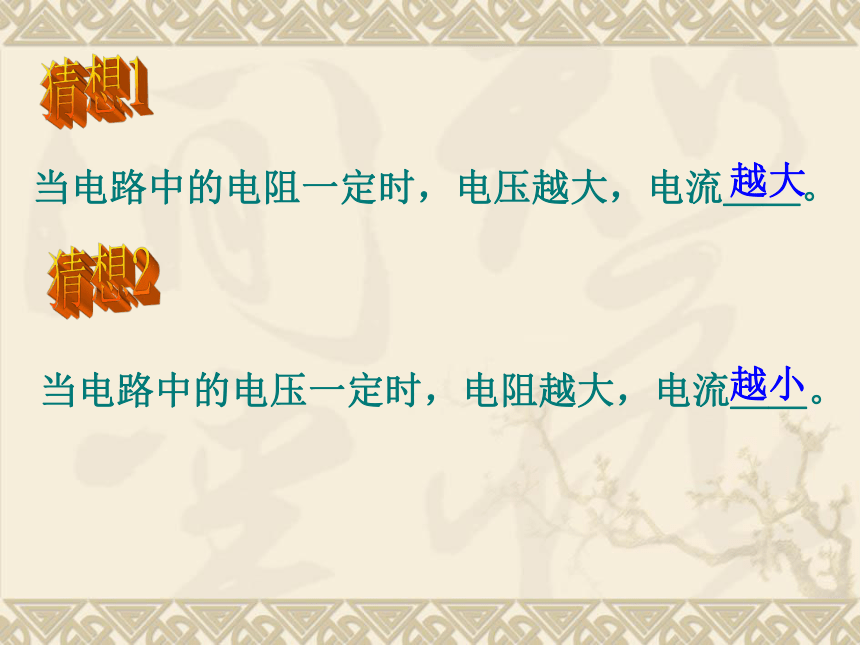

电流、电压和电阻的关系电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。请大家猜测它们三者之间的关系。 当电路中的电阻一定时，电压越大，电流＿＿。 猜想1猜想2当电路中的电压一定时，电阻越大，电流＿＿。 越大越小实验探究 探究电流、电压、电阻三个物理量之间的关系。 条件控制：
a、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。

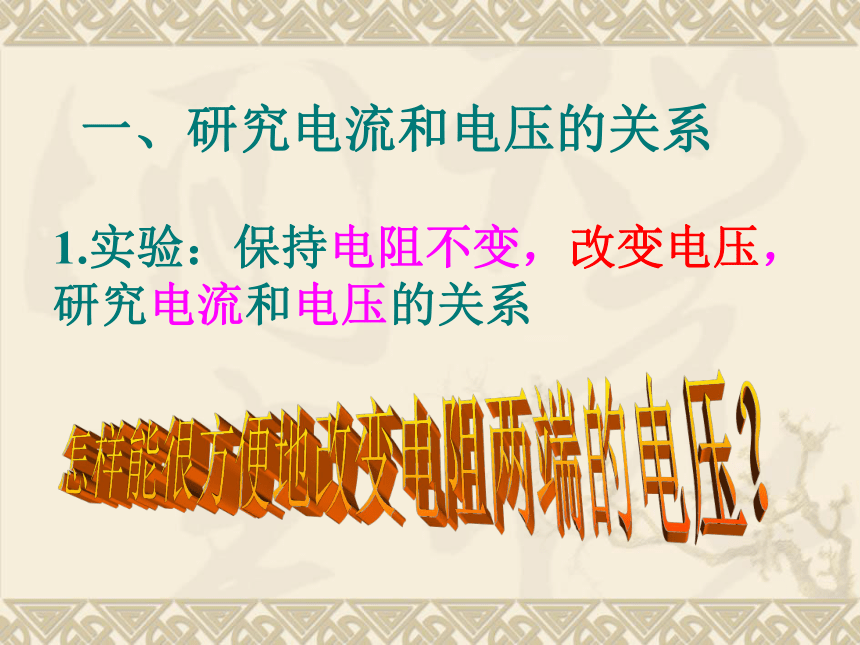

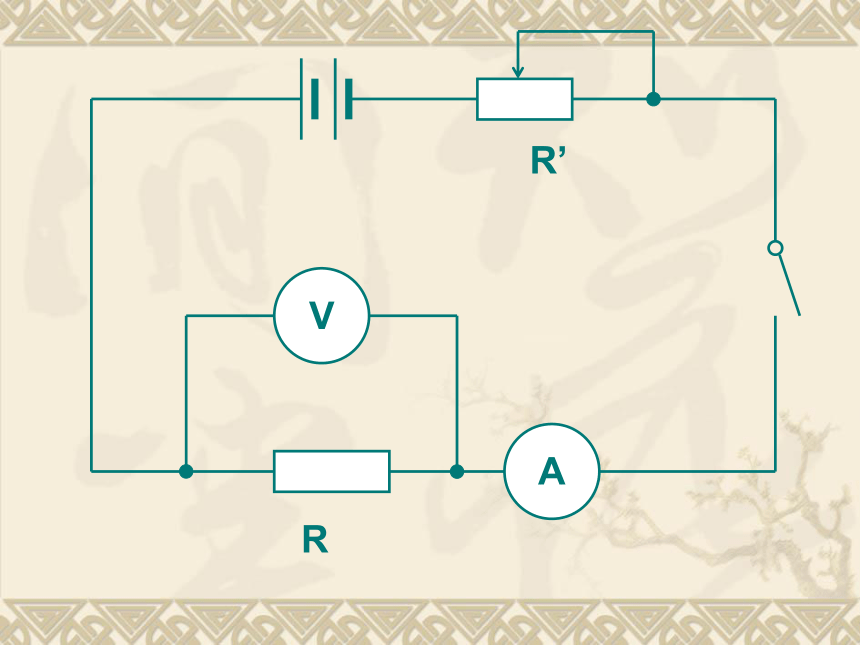

b、保持＿＿不变，改变＿＿，研究电流与电阻之间的关系。 电阻电压电压电阻一、研究电流和电压的关系1.实验：保持电阻不变，改变电压，研究电流和电压的关系怎样能很方便地改变电阻两端的电压？R1.连接电路时开关应＿＿＿＿
2.闭合开关前，滑动变阻器的滑片应移到_________ 位置。注意事项 断开。 电阻最大 　　研究电流和电压的关系中滑动变阻器的作用：改变电阻R两端电压。实验一．电阻不变时，电流与电压的关系 保持电阻不变时，电流跟电压成＿＿＿关系。结论1：521.51正比表格中的数据由实验时实际的填写。说明:也可移动滑片摸拟实验二、研究电流和电阻的关系2.实验：保持电压不变，改变电阻，研究电流和电阻的关系怎样改变电阻的大小？更换定值电阻后，怎样保持电压不变？每次实验更换电阻R　　研究电流和电阻的关系中滑动变阻器的作用：　　使电阻R两端电压保持不变电路图实物图实验二．电压不变时，电流与电阻的关系 210结论2：保持电压不变时，电流跟电阻成＿＿关系。反比根据情况可以填入实际数据总结：导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。保持电阻不变时，电流跟电压成正比关系。结论1：结论2：保持电压不变时，电流跟电阻成反比关系。欧姆定律??　　欧姆是一个很有天才和科学抱负的人，他长期担任中学教师，由于缺少资料和仪器，给他的研究工作带来不少困难，但他在孤独与困难的环境中始终坚持不懈地进行科学研究，自己动手制作仪器。??　　欧姆定律发现初期，许多物理学家不能正确理解和评价这一发现，并遭到怀疑和尖锐的批评。研究成果被忽视，经济极其困难，使欧姆精神抑郁。直到1841年英国皇家学会授予他最高荣誉的科普利金牌，才引起德国科学界的重视。??? 　人们为纪念他，将测量电阻的物理量单位以欧姆的姓氏命名。??? 　 二、欧姆定律1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR三、课堂练习1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。160.5163.试根据欧姆定律，完成下列表格。4155祝同学们学习愉快！作业：作业本
同步
课时：4.9（1）
