八年级第四章第7节电流、电压和电阻的关系[上学期]

课件20张PPT。第七节

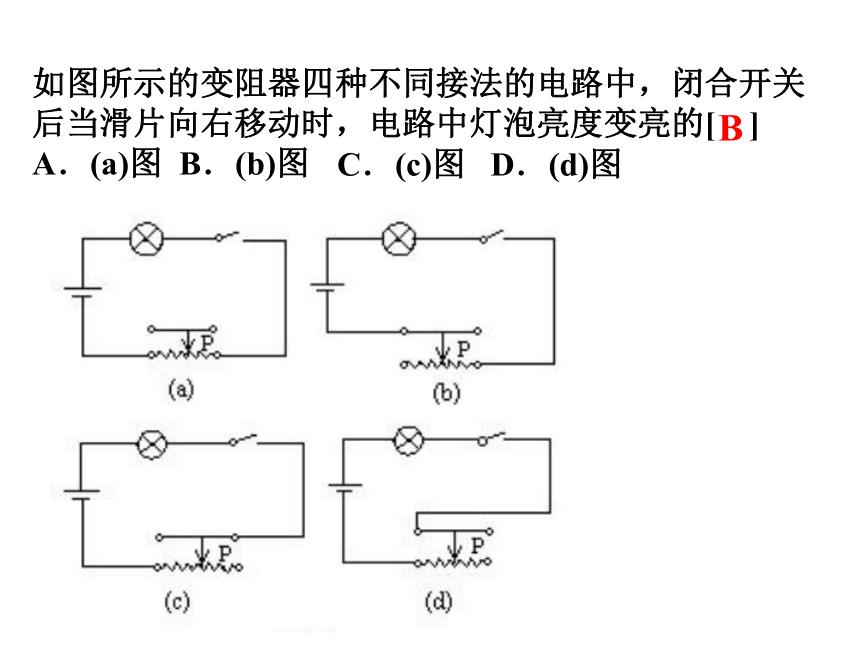

电流、电压和电阻的关系如图所示的变阻器四种不同接法的电路中，闭合开关
后当滑片向右移动时，电路中灯泡亮度变亮的[ ]
A．(a)图 B．(b)图
C．(c)图 D．(d)图B由上面的题目我们知道了： 那么电流、电压、电阻这三个量之间

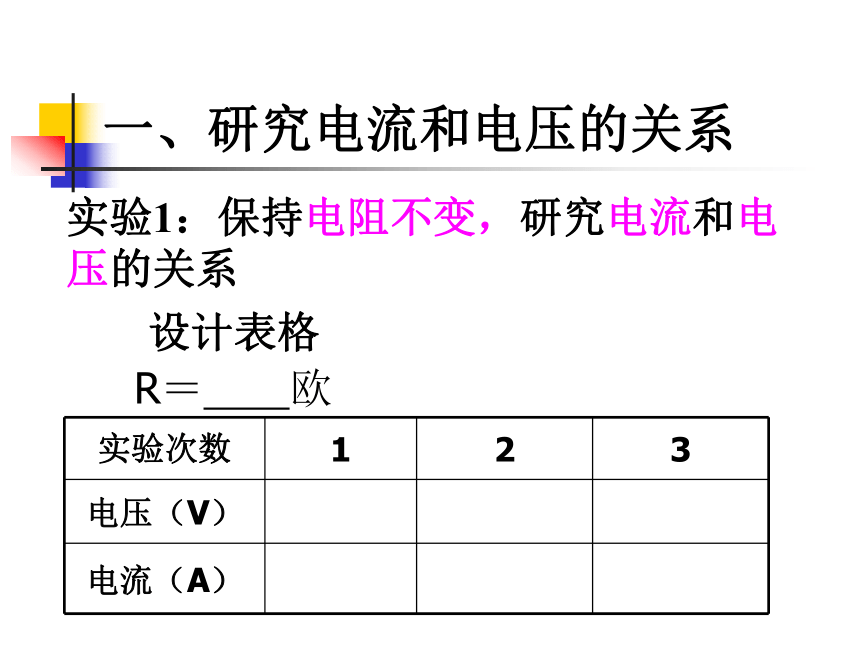

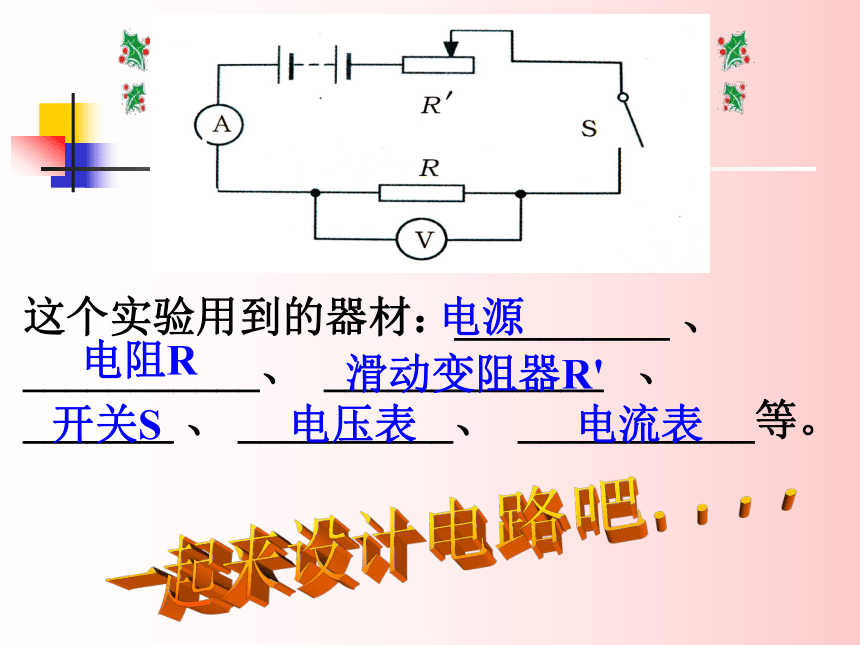

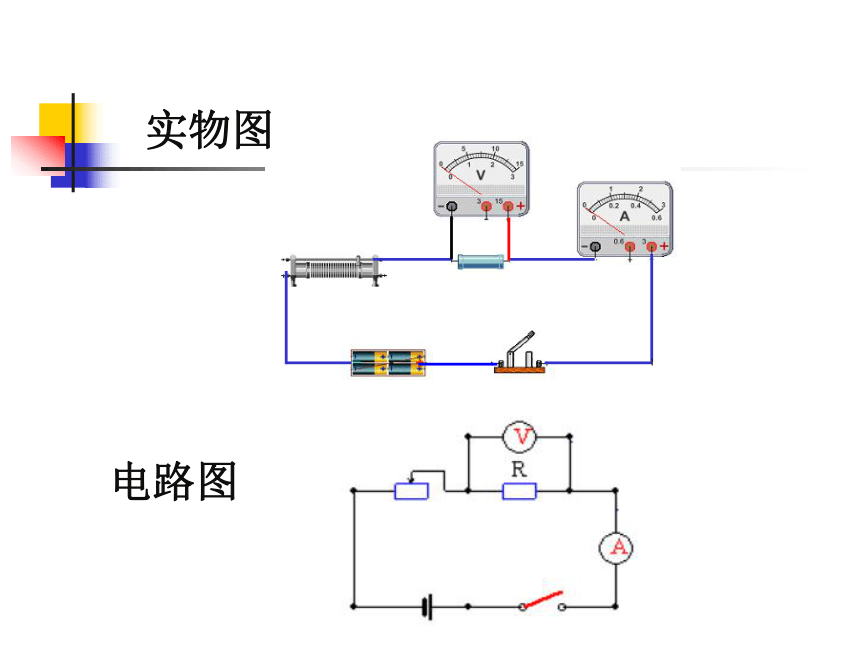

到底有什么关系呢？电阻的大小会影响到电流。 当要研究的是大于两个量之间的关系的时候，我们需要利用到哪种科学方法？控制变量法一、研究电流和电压的关系实验1：保持电阻不变，研究电流和电压的关系R＝　　欧　　　设计表格这个实验用到的器材：__________ 、 ___________、 _____________ 、 _______ 、 __________、 ___________等。电源电阻R滑动变阻器R'开关S电压表电流表一起来设计电路吧....注意事项1、连接电路时开关应____ 闭合开关前，滑动变阻器的滑片应移到_________ 位置。 断开。 电阻最大 2、滑动变阻器的作用保护电路并使电阻R两端电压有规律的变化电路图实物图实验数据记录分析比较上面的实验数据，你还能得到什么结论？　　导体的电阻不变时，通过导体的电流和它两端的电压成正比。0.20.40.6二、研究电流和电阻的关系实验2：保持电压不变，改变电阻，研究电流和电阻的关系更换定值电阻后，怎样保持电压不变？每次实验更换电阻R　　研究电流和电阻的关系中滑动变阻器的作用：　　使电阻R两端电压保持不变电路图实物图R实验数据记录分析比较上面的实验数据，你还能得到什么结论？　　导体两端的电压不变时，通过导体的电流和它的电阻成反比。10.50.4一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律： 开动脑筋想一想！1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。2.试根据欧姆定律，完成下列表格。 41553.某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？二、计算：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。已知：R＝242欧，U＝220伏， 求：I解：I＝U/R＝220伏/242欧＝0.9安答：灯丝中通过的电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。已知：R＝22欧，I＝10安求： U解： 因为：I＝U/R，所以
　　 U＝IR＝10安×22欧＝220伏答：电热水器工作时两端的电压是220伏。例题3　一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。已知：U＝6伏，I＝0.3安求： R解：因为：I＝U/R，所以
　　 R＝U/I＝6伏/0.3安＝20欧答：这个定值电阻的阻值是20欧。
