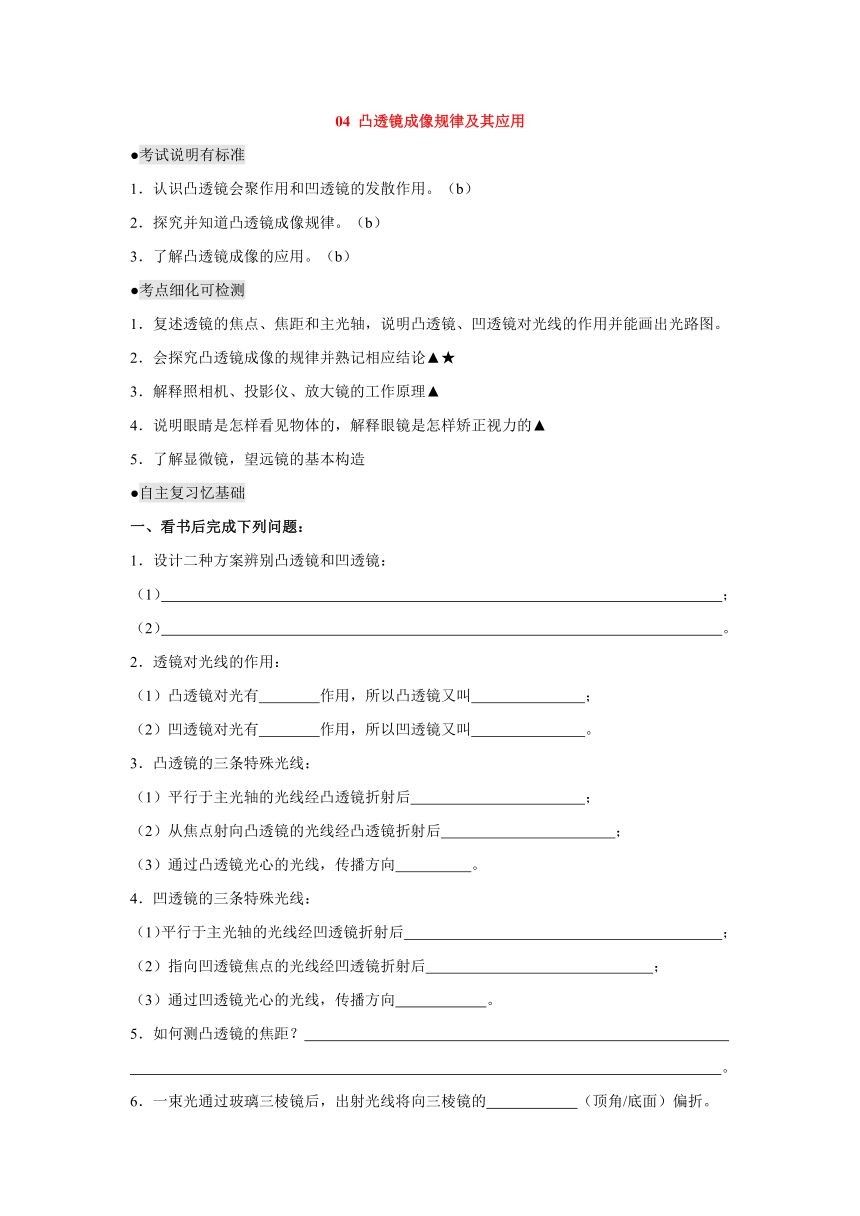

2018届中考物理第一轮复习检测 04 凸透镜成像规律及其应用

04
凸透镜成像规律及其应用
●考试说明有标准
1．认识凸透镜会聚作用和凹透镜的发散作用。（b）
2．探究并知道凸透镜成像规律。（b）
3．了解凸透镜成像的应用。（b）
●考点细化可检测
1．复述透镜的焦点、焦距和主光轴，说明凸透镜、凹透镜对光线的作用并能画出光路图。
2．会探究凸透镜成像的规律并熟记相应结论▲★
3．解释照相机、投影仪、放大镜的工作原理▲
4．说明眼睛是怎样看见物体的，解释眼镜是怎样矫正视力的▲
5．了解显微镜，望远镜的基本构造
●自主复习忆基础
一、看书后完成下列问题：
1．设计二种方案辨别凸透镜和凹透镜：
（1）
；
（2）
。
2．透镜对光线的作用：
（1）凸透镜对光有
作用，所以凸透镜又叫
；
（2）凹透镜对光有
作用，所以凹透镜又叫
。
3．凸透镜的三条特殊光线：
（1）平行于主光轴的光线经凸透镜折射后
；
（2）从焦点射向凸透镜的光线经凸透镜折射后
；
（3）通过凸透镜光心的光线，传播方向
。
4．凹透镜的三条特殊光线：
（1）平行于主光轴的光线经凹透镜折射后
；
（2）指向凹透镜焦点的光线经凹透镜折射后
；
（3）通过凹透镜光心的光线，传播方向
　
。
5．如何测凸透镜的焦距？
。
6．一束光通过玻璃三棱镜后，出射光线将向三棱镜的
　
（顶角/底面）偏折。

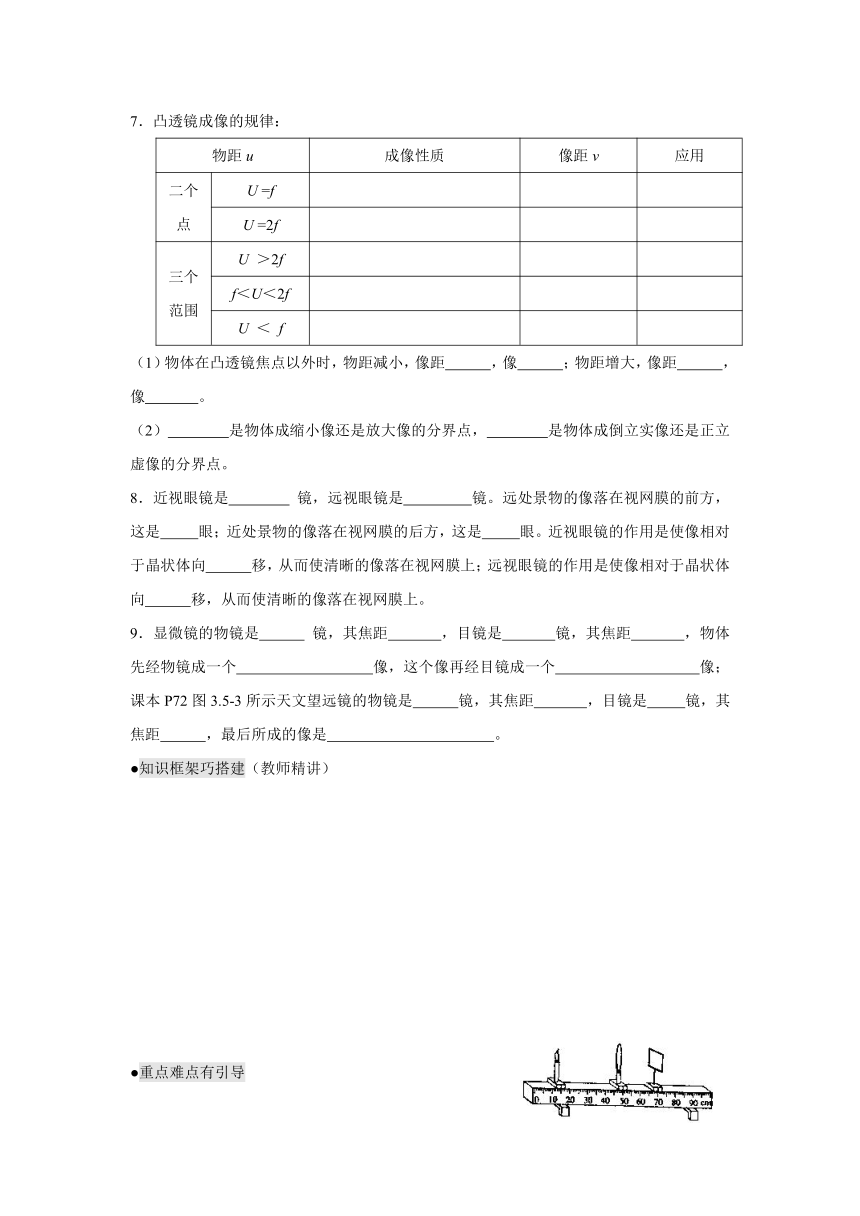

7．凸透镜成像的规律：
物距u
成像性质
像距v
应用
二个点
U
=f
U
=2f
三个范围
U
＞2f
f＜U＜2f
U
＜
f
（1）物体在凸透镜焦点以外时，物距减小，像距
，像
；物距增大，像距
，像
。
（2）
是物体成缩小像还是放大像的分界点，
是物体成倒立实像还是正立虚像的分界点。
8．近视眼镜是
镜，远视眼
( http: / / www.21cnjy.com )镜是
镜。远处景物的像落在视网膜的前方，这是
眼；近处景物的像落在视网膜的后方，这是
眼。近视眼镜的作用是使像相对于晶状体向
移，从而使清晰的像落在视网膜上；远视眼镜的作用是使像相对于晶状体向
移，从而使清晰的像落在视网膜上。
9．显微镜的物镜是
镜，其焦距
( http: / / www.21cnjy.com )
，目镜是
镜，其焦距
，物体先经物镜成一个
像，这个像再经目镜成一个
像；课本P72图3.5-3所示天文望远镜的物镜是
镜，其焦距
，目镜是
镜，其焦距
，最后所成的像是
。?
●知识框架巧搭建（教师精讲）
●重点难点有引导

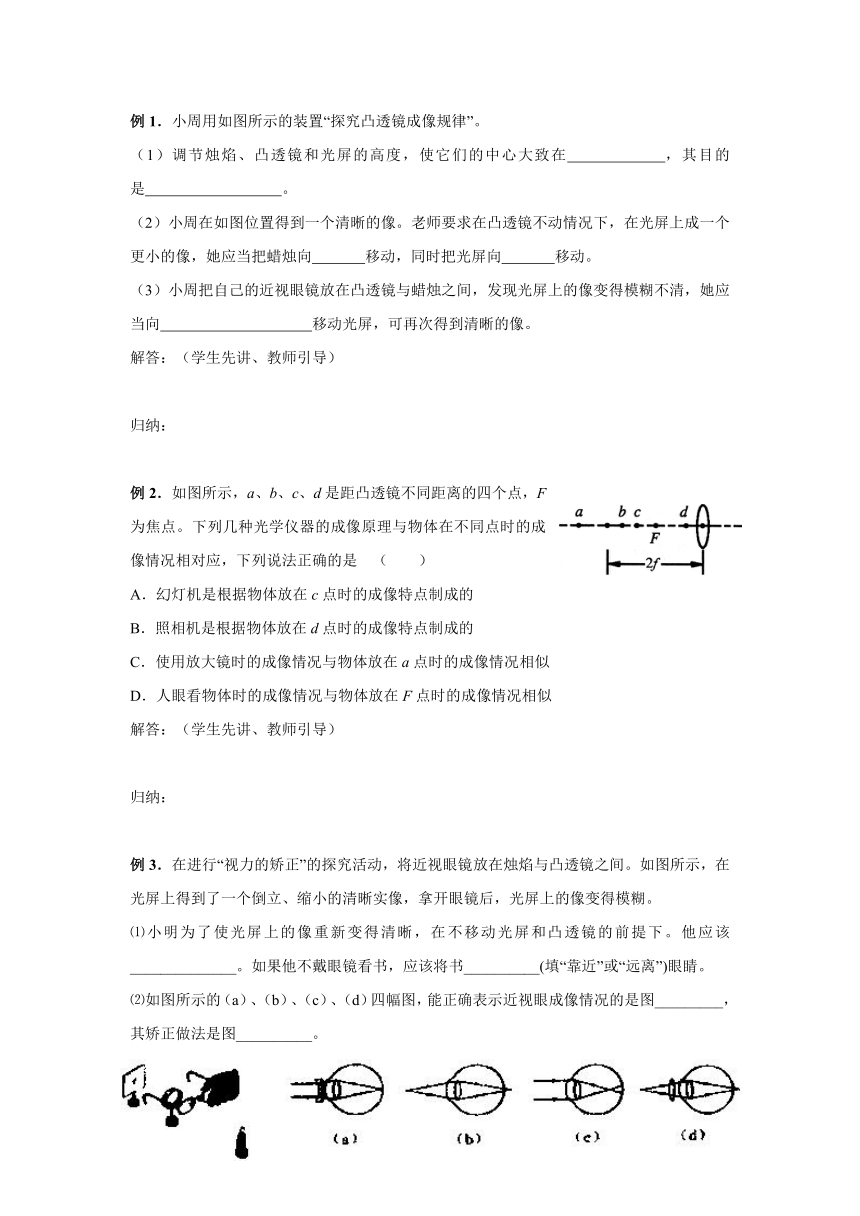

例1．小周用如图所示的装置“探究凸透镜成像规律”。
（1）调节烛焰、凸透镜和光屏的高度，使它们的中心大致在
，其目的是
。
（2）小周在如图位置得到一
( http: / / www.21cnjy.com )个清晰的像。老师要求在凸透镜不动情况下，在光屏上成一个更小的像，她应当把蜡烛向
移动，同时把光屏向
移动。
（3）小周把自己的近视眼镜放在凸透镜与
( http: / / www.21cnjy.com )蜡烛之间，发现光屏上的像变得模糊不清，她应当向
移动光屏，可再次得到清晰的像。
解答：（学生先讲、教师引导）
归纳：
例2．如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是　（　　）
A．幻灯机是根据物体放在c点时的成像特点制成的
B．照相机是根据物体放在d点时的成像特点制成的
C．使用放大镜时的成像情况与物体放在a点时的成像情况相似
D．人眼看物体时的成像情况与物体放在F点时的成像情况相似
解答：（学生先讲、教师引导）
归纳：
例3．在进行“视力的矫正”的探究活
( http: / / www.21cnjy.com )动，将近视眼镜放在烛焰与凸透镜之间。如图所示，在光屏上得到了一个倒立、缩小的清晰实像，拿开眼镜后，光屏上的像变得模糊。
⑴小明为了使光屏上的像重新变得清晰
( http: / / www.21cnjy.com )，在不移动光屏和凸透镜的前提下。他应该
______________。如果他不戴眼镜看书，应该将书__________(填“靠近”或“远离”)眼睛。
⑵如图所示的（a）、（b）、（c）、（d）四幅图，能正确表示近视眼成像情况的是图_________，其矫正做法是图__________。
解答：（学生先讲、教师引导）
归纳：
●对照练习细检测
1．2
小明同学做凸透镜成像实验时，将点燃的蜡烛放在凸透镜前在光屏上得到清晰的倒立、放大的实像。保持透镜位置不变，把蜡烛与光屏的位置对换，则　
（　　）
A．光屏上有倒立、缩小的实像
B．光屏上有倒立、放大的实像
C．光屏上有正立等大的虚像
D．光屏上没有像
2．1
当小玲在观察阳光通过甲、乙两个眼镜在地面上形成的光斑时，发现两个眼镜形成的光斑情况不同。阳光通过眼镜甲形成的光斑中间较四周亮，而阳光通过眼镜乙形成的光斑中间较四周暗，由此可判断眼镜甲是_________透镜，眼镜乙是_________透镜。
3．1
请在图甲、乙的虚线框内分别画一个适当的光学器件，使它满足图中改变光路的要求，并完成光路图。
第3题图
第4题图
4．4
如图甲所示的是_________眼，
( http: / / www.21cnjy.com )应戴__________镜来进行矫正，乙图所示的是________眼，应戴___________镜来进行矫正。
5．3
在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象。下列光学仪器的工作原理与该现象所反映的规律相同的是（
　）
A．放大镜
　　
　
B．照相机
　　
C．投影仪
　　　　
D．汽车的后视镜
6．2
把高2
cm的发光
( http: / / www.21cnjy.com )棒立于焦距为5
cm的凸透镜前，在凸透镜后的光屏上成了4
cm高的像，物体离凸透镜的距离可能是
（　
）
A．7.5
cm
B．12.5
cm
C．4.5
cm
D．10
cm
7．3
如图所示是幻灯机的工作原理图。幻灯机的镜头相当于一个　　　　镜。观众在屏幕上看到一个“上”字，则幻灯片上该字的字形是　　　　（从幻灯机背后观察）。用强光照射幻灯片，幻灯片上的画面在屏幕上形成　　　像(填“实”或“虚”)。
第7题图
( http: / / www.21cnjy.com )
第8题图
( http: / / www.21cnjy.com )
8．3
如图所示一种投影
( http: / / www.21cnjy.com )仪的工作原理图。教室的学生在B位置看到屏幕上的一个“上”字，教师在A位置看到幻灯片上该字的字形是　　　　。图中平面镜的作用是
。
9．2
某兴趣小组的同学用蜡烛，凸透镜和光屏做“探究凸透镜成像规律”的实验。
（1）探究前，小明同学将凸透镜对着太阳光，把透镜逐渐向白纸移动，直到太阳光在白纸上会聚形成一个
的光斑。这一操作的目的是_______________________________。
（2）小明点燃蜡烛后，沿光具座移动光屏
( http: / / www.21cnjy.com )，在光屏上始终得不到烛焰完整的像。经过分析，他发现造成这种现象的原因可能是　　　　
　或　　　　　　　　　。
（3）实验过程中，当烛焰距凸透镜20c
( http: / / www.21cnjy.com )m时，移动光屏到某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦距是
cm。如果烛焰向左移动5cm，则光屏应该向
移到某一位置，才能在屏上得到一个倒立，
（填“放大”或“缩小”或“等大”），清晰的实像，
就是利用这一成像规律工作的；如果烛焰向右移动5cm，则光屏应该向
移到某一位置，才能在屏上得到一个倒立，
（填“放大”或“缩小”或“等大”），清晰的实像。
（4）某一次实验时，小明在光屏上看到烛焰清晰，完整的像，测得蜡烛与凸透镜的距离为15cm，则该像是倒立
（填“放大”或“缩小”或“等大”）的实像，此光屏到凸透镜的距离为30cm。若要在光屏上看到缩小的像，则可在不移动凸透镜的情况下，将点燃的蜡烛和光屏向
移动，或在不移动蜡烛和光屏的情况下，将凸透镜向
移动
cm
（5）实验时，小明发现凸透镜中间有
( http: / / www.21cnjy.com )一块用镜头纸也不能擦掉的黑色污渍，将蜡烛，凸透镜和光屏调整到合适的位置后，
（填“可以”或“不可以”）看到烛焰完整的像，但像的亮度较
　。
10．5
通过显微镜和天文望远镜(天文望
( http: / / www.21cnjy.com )远镜的目镜是短焦距的凸透镜，物镜是长焦距的凸透镜)，你注意过像的正倒吗？请你通过实际观察，判断以下说法中正确的是
(
)
A．用显微镜观察时像是正立的，用天文望远镜观察时像是倒立的
B．用显微镜观察时像是正立的，用天文望远镜观察时像是正立的
C．用显微镜观察时像是倒立的，用天文望远镜观察时像是正立的
D．用显微镜观察时像是倒立的，用天文望远镜观察时像是倒立的
●错题归因勤整理（今天扎实纠错一道题，往后错题就会少一类！）
典型错题是第
题，属于第
考点，考点内容是
错误原因：
正确解题：
