2018届中考物理第一轮复习检测8 07 电流和电路（二）

07
电流和电路（二）

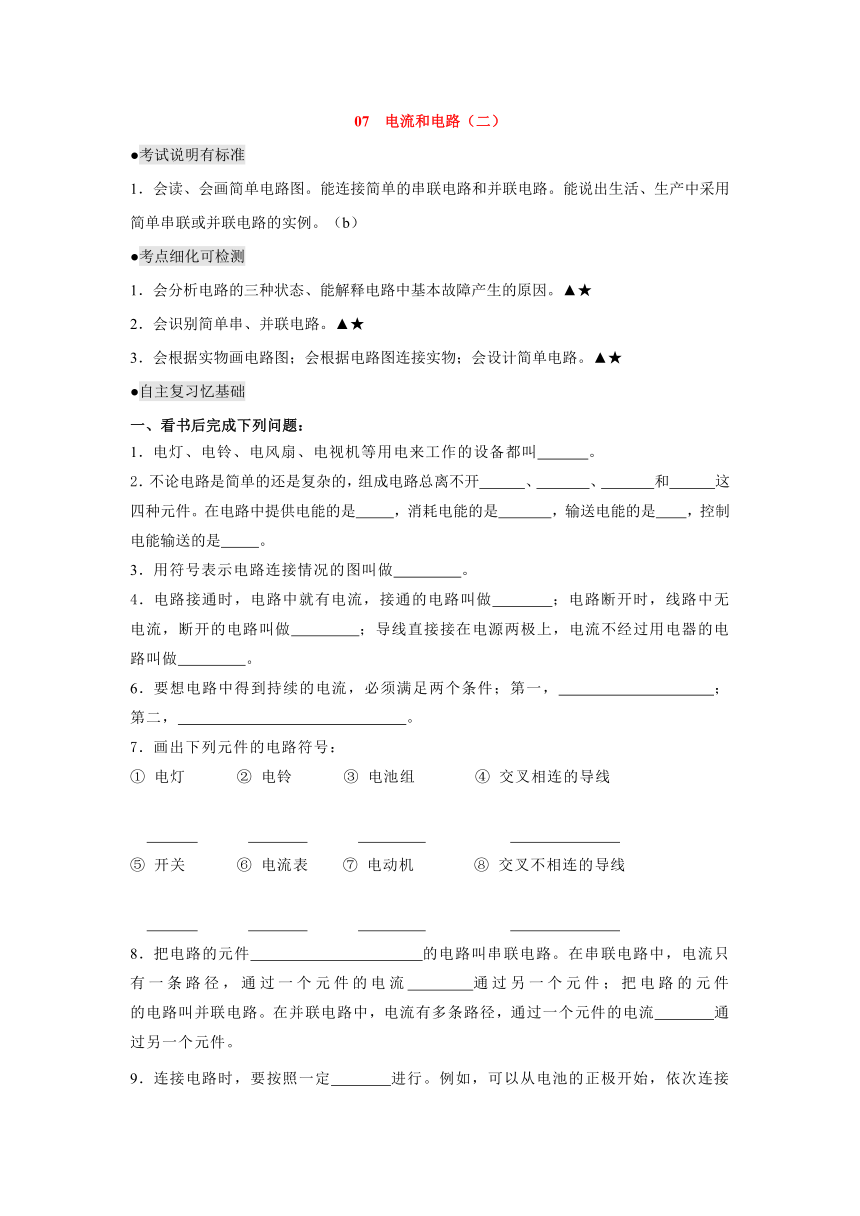

●考试说明有标准
1．会读、会画简单电路图。能连接简单的串联电路和并联电路。能说出生活、生产中采用简单串联或并联电路的实例。（b）
●考点细化可检测
1．会分析电路的三种状态、能解释电路中基本故障产生的原因。▲★
2．会识别简单串、并联电路。▲★
3．会根据实物画电路图；会根据电路图连接实物；会设计简单电路。▲★
●自主复习忆基础
一、看书后完成下列问题：
1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫
。
2．不论电路是简单的还是复杂的，组成电路
( http: / / www.21cnjy.com )总离不开
、
、
和
这四种元件。在电路中提供电能的是
，消耗电能的是
，输送电能的是
，控制电能输送的是
。
3．用符号表示电路连接情况的图叫做
。
4．电路接通时，电路中就有电流，接通的电路
( http: / / www.21cnjy.com )叫做
；电路断开时，线路中无电流，断开的电路叫做
；导线直接接在电源两极上，电流不经过用电器的电路叫做
。
6．要想电路中得到持续的电流，必须满足两个
( http: / / www.21cnjy.com )条件；第一，
；第二，
。
7．画出下列元件的电路符号：
①
电灯
②
电铃
③
电池组
④
交叉相连的导线
⑤
开关
⑥
电流表
⑦
电动机
⑧
交叉不相连的导线
8．把电路的元件
的电路叫串联电路。在串联电路中，电流只有一条路径，通过一个元件的电流
通过另一个元件；把电路的元件
的电路叫并联电路。在并联电路中，电流有多条路径，通过一个元件的电流
通过另一个元件。
9．连接电路时，要按照一定
进行。例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极。连接过程中，开关应该是
的，这样可防止电路接错，使电源因
而烧毁。
二、交流答案、说出疑惑：
●知识框架巧搭建（教师精讲）
●重点难点有引导

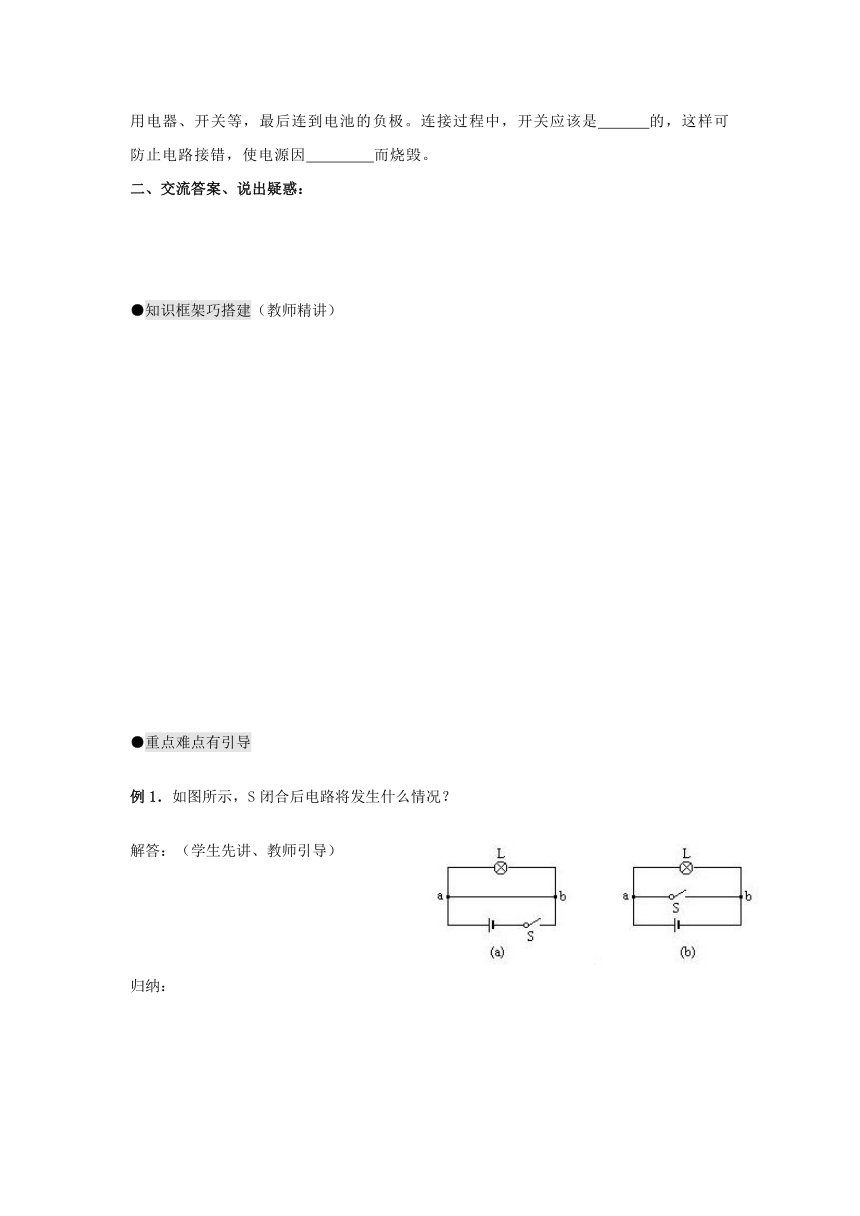

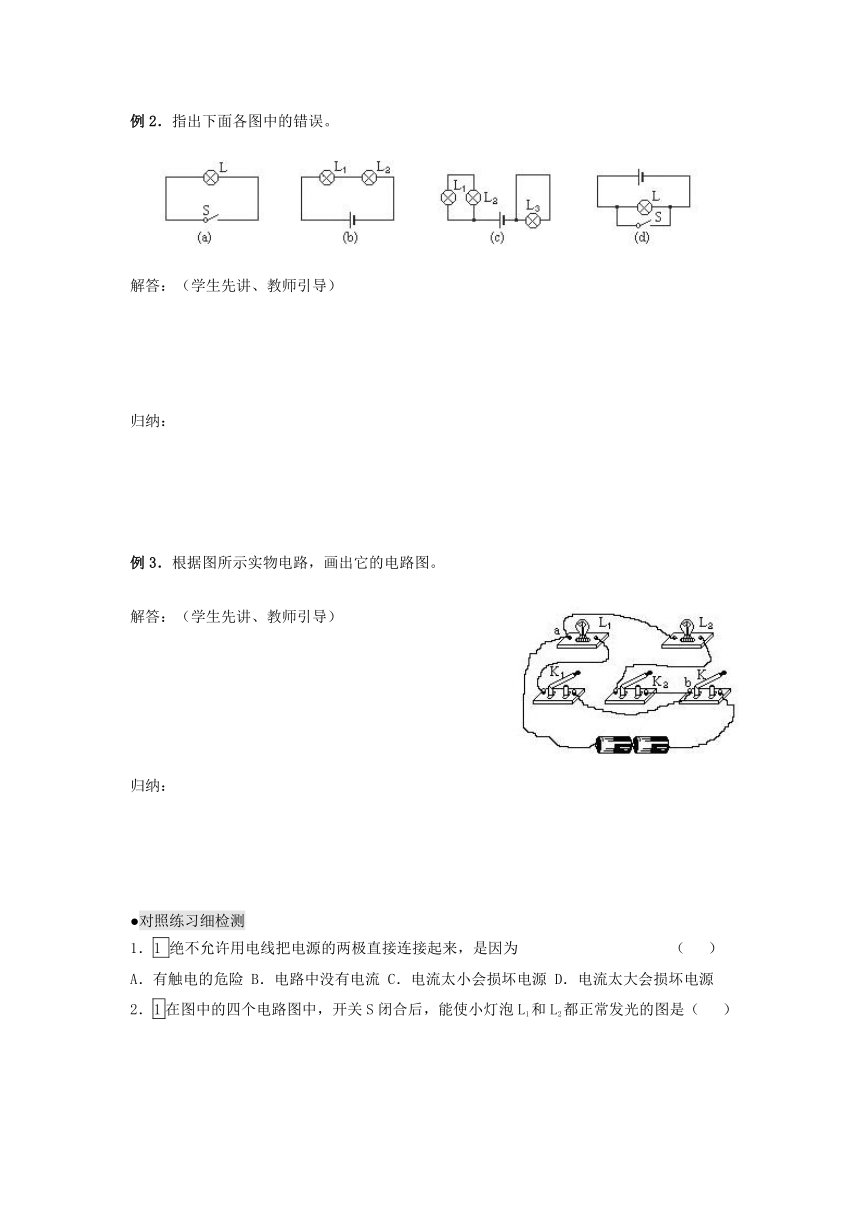

例1．如图所示，S闭合后电路将发生什么情况？
解答：（学生先讲、教师引导）
归纳：
例2．指出下面各图中的错误。
( http: / / www.21cnjy.com )
解答：（学生先讲、教师引导）
归纳：
例3．根据图所示实物电路，画出它的电路图。
解答：（学生先讲、教师引导）
归纳：
●对照练习细检测
1．1
绝不允许用电线把电源的两极直接连接起来，是因为
（
）
A．有触电的危险
B．电路中没有电流
C．电流太小会损坏电源
D．电流太大会损坏电源

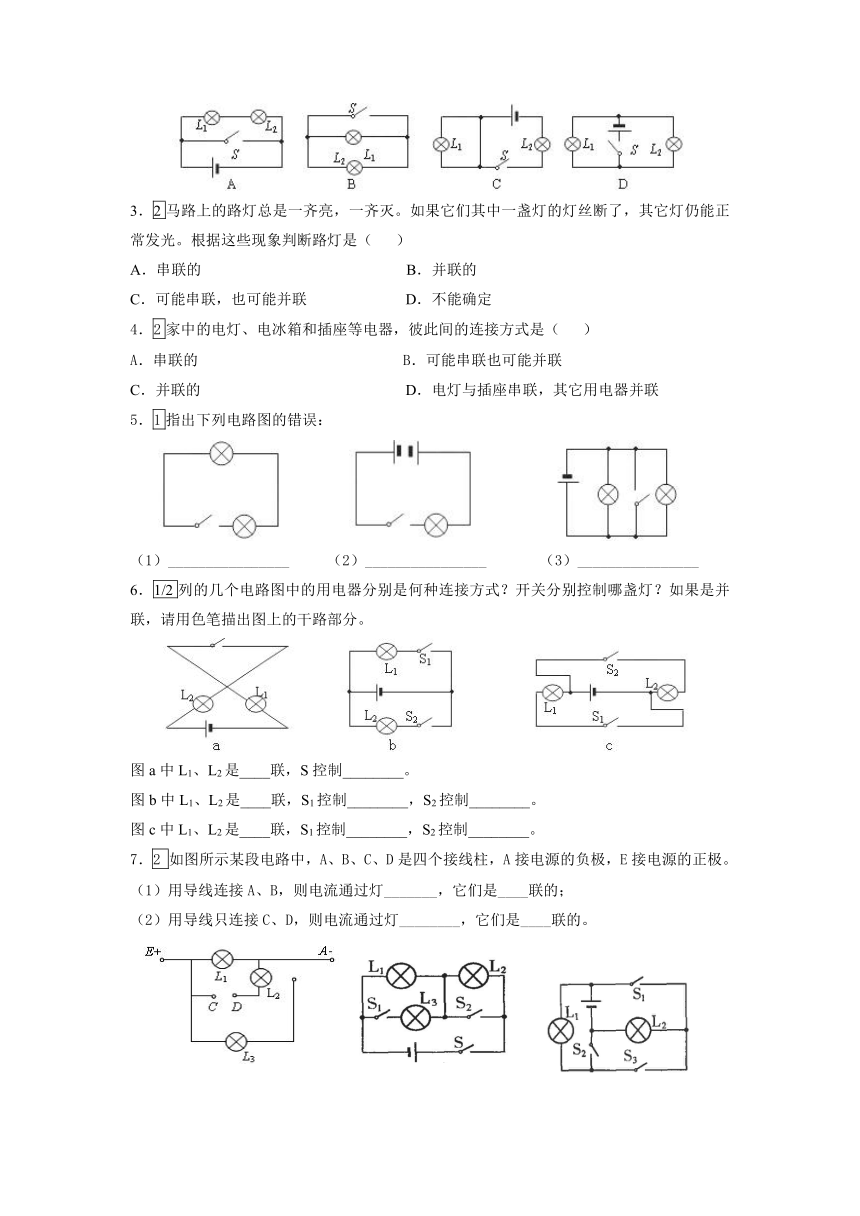

2．1在图中的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（
）
( http: / / www.21cnjy.com )
3．2马路上的路灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。根据这些现象判断路灯是（
）
A．串联的
B．并联的
C．可能串联，也可能并联
D．不能确定
4．2家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（
）
A．串联的
B．可能串联也可能并联
C．并联的
D．电灯与插座串联，其它用电器并联
5．1指出下列电路图的错误：
( http: / / www.21cnjy.com )
（1）________________
（2）________________
（3）________________
6．1/2列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分。
( http: / / www.21cnjy.com )
图a中L1、L2是____联，S控制________。
图b中L1、L2是____联，S1控制________，S2控制________。
图c中L1、L2是____联，S1控制________，S2控制________。
7．2
如图所示某段电路中，A、B、C、D是四个接线柱，A接电源的负极，E接电源的正极。
（1）用导线连接A、B，则电流通过灯_______，它们是____联的；
（2）用导线只连接C、D，则电流通过灯________，它们是____联的。
第7题图
第8题图
第9题图
8．2如图所示，当开关S闭合，S1、S2都断开时，电流通过灯________，它们是_______联，
当S、S1、S2都闭合，电流通过灯________，它们是__________联。
9．2如图所示电路，要使灯泡L1、
( http: / / www.21cnjy.com )L2组成串联电路，则应将开关________；要使灯泡L1、L2组成并联电路，则应将开关__________。
10．2如图所示，回答下列问题。
（1）若只使灯L1亮，应闭合开关________，断开开关________。
（2）若灯L1、L2组成串联电路，应闭合开关________，断开开关________。
（3）若灯L1、L2组成并联电路，应闭合开关________，断开开关________。
（4）若将S1、S2、S3同时闭合，则L1、L2将_____（填“亮”或“不亮”），此时电路发生____。
第10题图
第11题图
11．2如图所示的电路叫做
( http: / / www.21cnjy.com )
电路，图中开关S1用来控制
，开关S2用来控制
，而开关S接在________路中，它可以同时控制__________，在图中用铅笔标出电路中的电流方向。(开关都闭合后)
12．3根据图中实物，在右图虚线框内画出对应的电路图。
（1）
（2）
13．3如图所示的电路，这时灯L1
______，灯L2______。（填“不发光”或“发光”）灯L1和L2是____联。在图中电流流过的导线上标出电流方向，并在右图虚框内画出相应的电路图。
14．3下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象
呢？________________________________________你能试着把这个错误电路改正过来吗？
试在方框中画出改正后的电路图，并指出这个电路的连接方式：
( http: / / www.21cnjy.com )
15．3
根据以下要求，完
( http: / / www.21cnjy.com )成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。
16．3如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。
17．3现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干。请按要求在画出电路图。要求：
（1）灯泡L1、L2并联；
（2）开关控制整个电路；
（3）电流表A1测灯泡L1的电流；
（4）电流表A2测量总电流。
18．3小丽发现妈妈经常
( http: / / www.21cnjy.com )忘记关掉厨房的窗户、水龙头、煤气开关、电磁炉开关。为了消除安全隐患，她想设计如下电路：在厨房门口安装红、黄两只灯泡。当煤气、电磁炉没有都关闭时红灯亮，都关闭时红灯灭；当窗户、水龙头没有都关闭时黄灯亮，都关闭时黄灯灭。现在，给你红、黄两只灯泡，一个定值电阻，4个开关，电源和导线若干，请你帮他在右图中画出这个电路图（元件画在相应虚线框内）。
●错题归因勤整理（今天扎实纠错一道题，往后错题就会少一类！）
典型错题是第
题，属于第
考点，考点内容是
错误原因：
正确解题：
