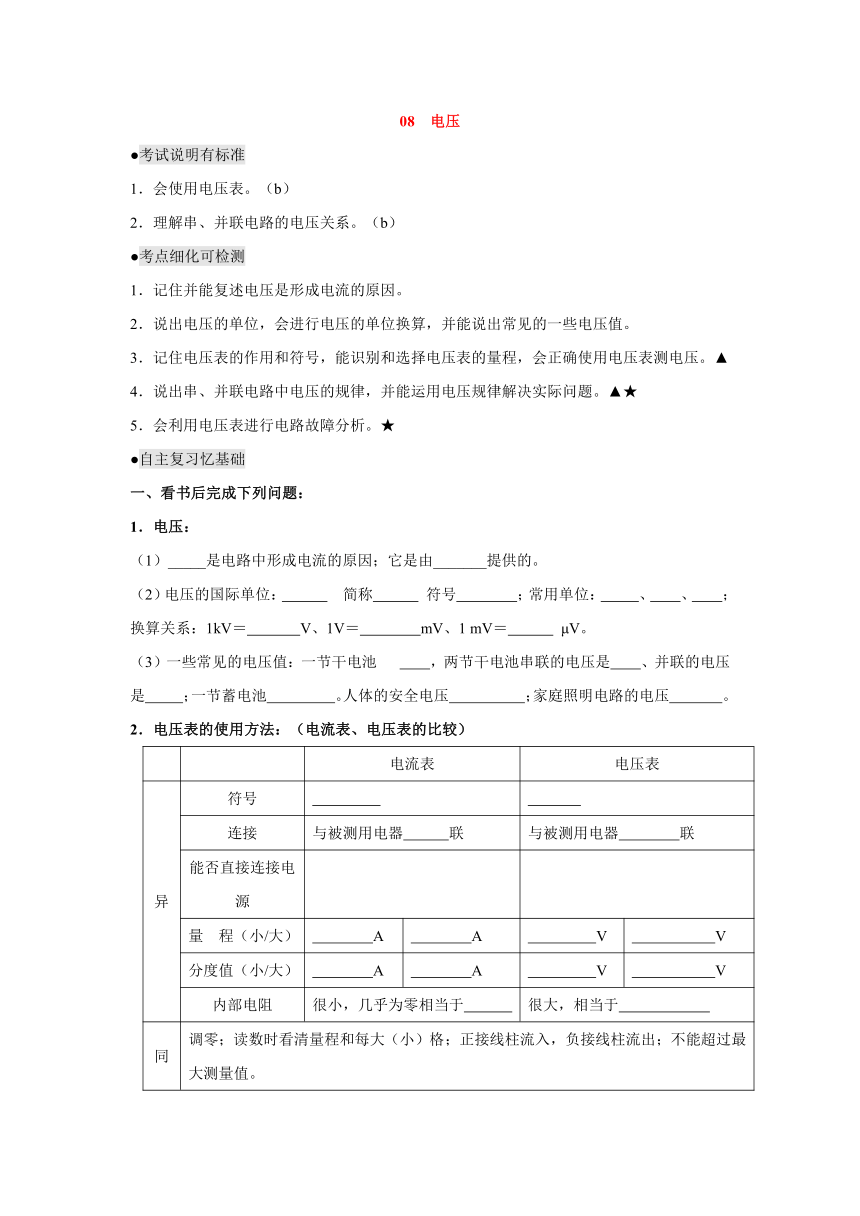

电压
●考试说明有标准
1．会使用电压表。（b）
2．理解串、并联电路的电压关系。（b）
●考点细化可检测
1．记住并能复述电压是形成电流的原因。
2．说出电压的单位，会进行电压的单位换算，并能说出常见的一些电压值。
3．记住电压表的作用和符号，能识别和选择电压表的量程，会正确使用电压表测电压。▲
4．说出串、并联电路中电压的规律，并能运用电压规律解决实际问题。▲★
5．会利用电压表进行电路故障分析。★
●自主复习忆基础
一、看书后完成下列问题：
1．电压：
（1）_____是电路中形成电流的原因；它是由_______提供的。
（2）电压的国际单位：
简称
符号
；常用单位：
、
、
；
换算关系：1kV＝
V、1V＝
mV、1
mV＝
μV。
（3）一些常见的电压值：一节干电池
( http: / / www.21cnjy.com )
，两节干电池串联的电压是
、并联的电压是
；一节蓄电池
。人体的安全电压
；家庭照明电路的电压
。
2．电压表的使用方法：（电流表、电压表的比较）
电流表
电压表
异
符号
连接
与被测用电器
联
与被测用电器
联
能否直接连接电源
量
程（小/大）
A
A
V
V
分度值（小/大）
A
A
V
V
内部电阻
很小，几乎为零相当于
很大，相当于
同
调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。
3．串并联电路中的电压关系：
（1）串联电路两端的总电压等于
。公式：
。
（2）并联电路各支路两端的电压相等且等于
电压。公式：
。
4．故障分析：某同学为了测量小灯泡两端的电压，接上电压表合上开关，发现电压表有读数，但小灯泡不亮。经检查电源、小灯泡均完好，导线也无故障，那么原因可能是什么？
二、交流答案、说出疑惑：
●知识框架巧搭建（教师精讲）
●重点难点有引导
例1．下列各图中电压表分别测量的是哪两端电压？
( http: / / www.21cnjy.com )
解答：（学生先讲、教师引导）
归纳：电压表测谁的电压？有什么规律？
( http: / / www.21cnjy.com )
例2．如图所示，电源电压为6V，当开关S闭合后，只有一只灯炮发光，且电压表的示数为6V，产生这一现象的原因可能是（　　）
A．灯L1处短路
B．灯L2处短路
C．灯L1处断路
D．灯L2处断路
解答：（学生先讲、教师引导）
归纳：利用电压表判断电路故障的方法

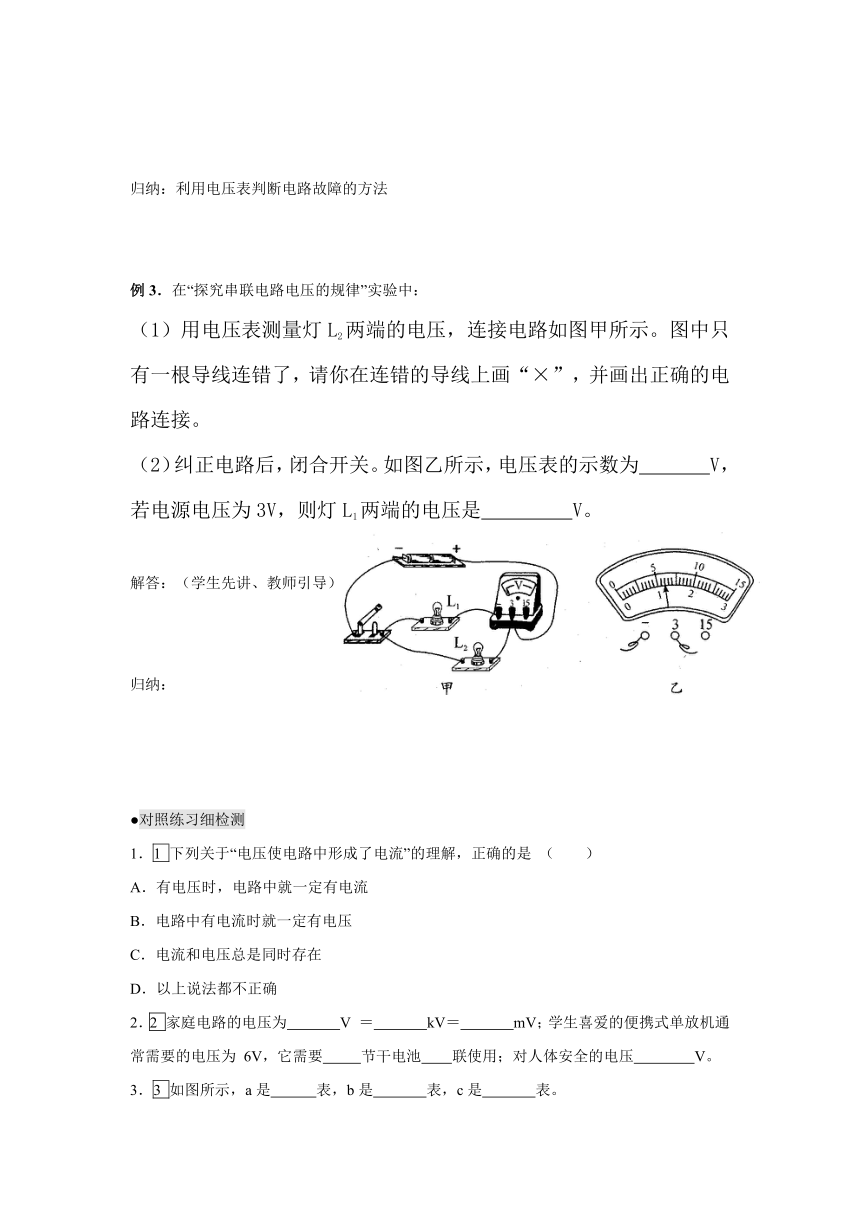

例3．在“探究串联电路电压的规律”实验中：
（1）用电压表测量灯L2两端的电压，连接电路如图甲所示。图中只有一根导线连错了，请你在连错的导线上画“×”，并画出正确的电路连接。
（2）纠正电路后，闭合开关。如图乙所示，电压表的示数为
V，若电源电压为3V，则灯L1两端的电压是
V。
解答：（学生先讲、教师引导）
归纳：
●对照练习细检测
1．1
下列关于“电压使电路中形成了电流”的理解，正确的是
（
）
A．有电压时，电路中就一定有电流
B．电路中有电流时就一定有电压
C．电流和电压总是同时存在
D．以上说法都不正确
2．2
家庭电路的电压为
V
＝
kV＝
mV；学生喜爱的便携式单放机通常需要的电压为
6V，它需要
节干电池
联使用；对人体安全的电压
V。
3．3
如图所示，a是
表，b是
表，c是
表。
4．3
李明同学在一次实验中，用有3
V和
( http: / / www.21cnjy.com )15
V两个量程的电压表测电压时，电压表的“＋”接线柱已接入电路，在用15
V量程试触时，指针位置如图所示，则下一步的实验操作应该是
(
)
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
第3题图
第4题图
5．5
如图所示，电源电压为12V，小灯泡L1和L2串联，当开关S闭合时，电压表示数为12V，小灯泡不发光，则电路故障可能是(
)
A．灯L1断路
B．灯L2断路
C．电压表已坏
D．开关接触不良
6．3
如图所示，有两只灯
( http: / / www.21cnjy.com )泡L1和L2，还有电池、开关和电压表，电池的电压为2V。现要求将灯泡L1和L2并联起来，并用电压表测量灯L2两端的电压。请将图中的实物元件连接起来，并在虚线框内画出对应的电路图。
7．3/4瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和。
【设计与进行实验】
（1）按下图所示的电路图连接实物图；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须
。
（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？
。
（3）方法改进后，测出AB、BC、AC
( http: / / www.21cnjy.com )间的电压记录在下面表格中，分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压
各用电器两端的电压之和（填“等于”或“不等于”）。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
（4）这个实验在设计方案上还存在的不足之处是：
。
8．4
在如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6
V，当S1、S3断开，S2闭合时，电压表的示数为3
V。求：
（1）电源电压是多少？
（2）当S1、S3闭合，
S2断开时，
电压表的示数为多少？
9．4/5如图是小星同学研究串联电路中电流、电压特点的实物连接图，
（1）请在虚线框内画出对应的电路图。
（2）电压表有
和
两个量程，此实验中电压表测的是
两端的电压，如果电压表示数为2V，则L2两端的电压为
。
（3）当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数。请分析故障原因。
●错题归因勤整理（今天扎实纠错一道题，往后错题就会少一类！）
典型错题是第
题，属于第
考点，考点内容是
错误原因：
正确解题：
L1
L2
L1
L2
S3
L1
S1
V
S2
L2
