2018届中考物理第一轮复习检测10 09 电阻

09

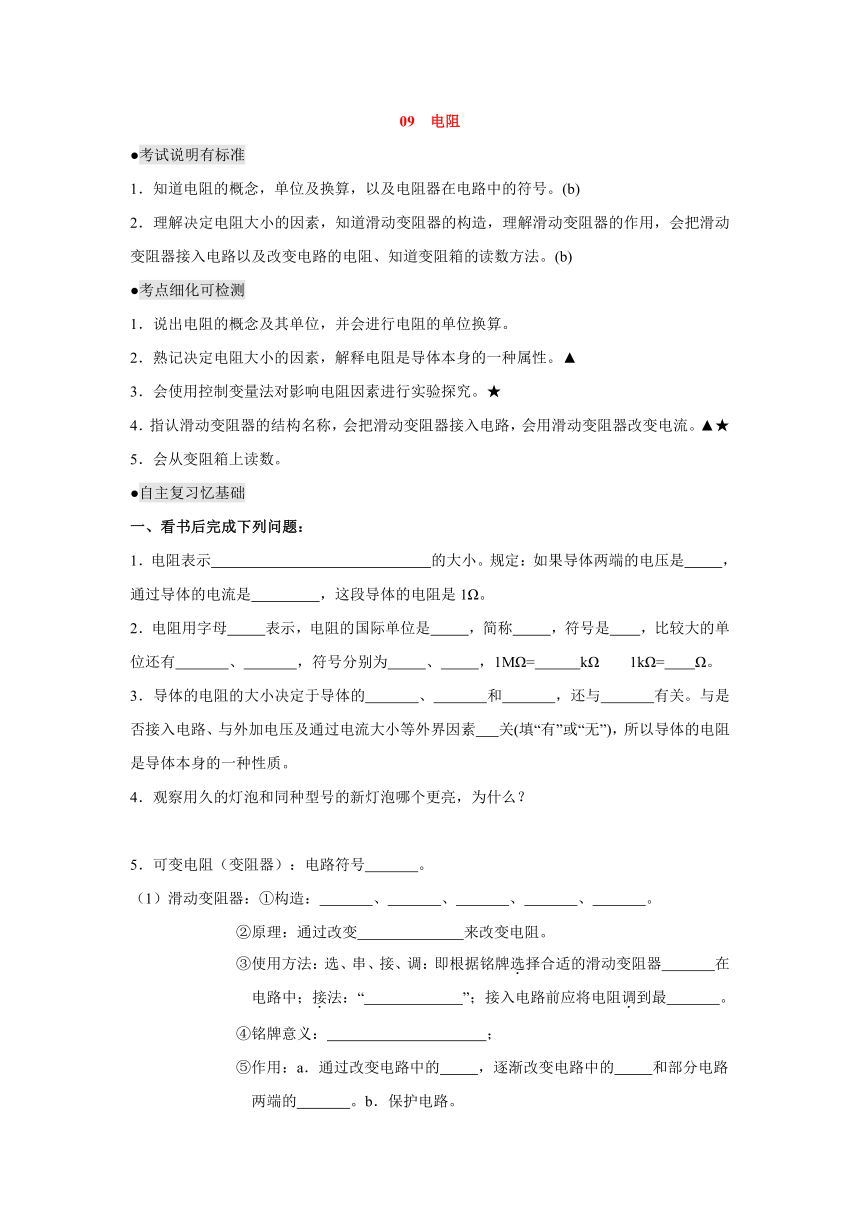

电阻
●考试说明有标准
1．知道电阻的概念，单位及换算，以及电阻器在电路中的符号。(b)
2．理解决定电阻大小的因素，知道滑动变阻器的构造，理解滑动变阻器的作用，会把滑动变阻器接入电路以及改变电路的电阻、知道变阻箱的读数方法。(b)
●考点细化可检测
1．说出电阻的概念及其单位，并会进行电阻的单位换算。
2．熟记决定电阻大小的因素，解释电阻是导体本身的一种属性。▲
3．会使用控制变量法对影响电阻因素进行实验探究。★
4．指认滑动变阻器的结构名称，会把滑动变阻器接入电路，会用滑动变阻器改变电流。▲★
5．会从变阻箱上读数。
●自主复习忆基础
一、看书后完成下列问题：
1．电阻表示
的大小。规定：如果导体两端的电压是
，通过导体的电流是
，这段导体的电阻是1Ω。
2．电阻用字母
表示，电阻的国际单
( http: / / www.21cnjy.com )位是
，简称
，符号是
，比较大的单位还有
、
，符号分别为
、
，1MΩ=
kΩ
1kΩ=
Ω。
3．导体的电阻的大小决定于导体的
、
和
，还与
有关。与是否接入电路、与外加电压及通过电流大小等外界因素
关(填“有”或“无”)，所以导体的电阻是导体本身的一种性质。
4．观察用久的灯泡和同种型号的新灯泡哪个更亮，为什么？
5．可变电阻（变阻器）：电路符号
。
（1）滑动变阻器：①构造：
、
、
、
、
。
②原理：通过改变
来改变电阻。
③使用方法：选、串、接、调：即根据铭牌选择
( http: / / www.21cnjy.com )合适的滑动变阻器
在电路中；接法：“
”；接入电路前应将电阻调到最
。
④铭牌意义：
；
⑤作用：a．通过改变电路中的
，逐渐改变电路中的
和部分电路两端的
。b．保护电路。

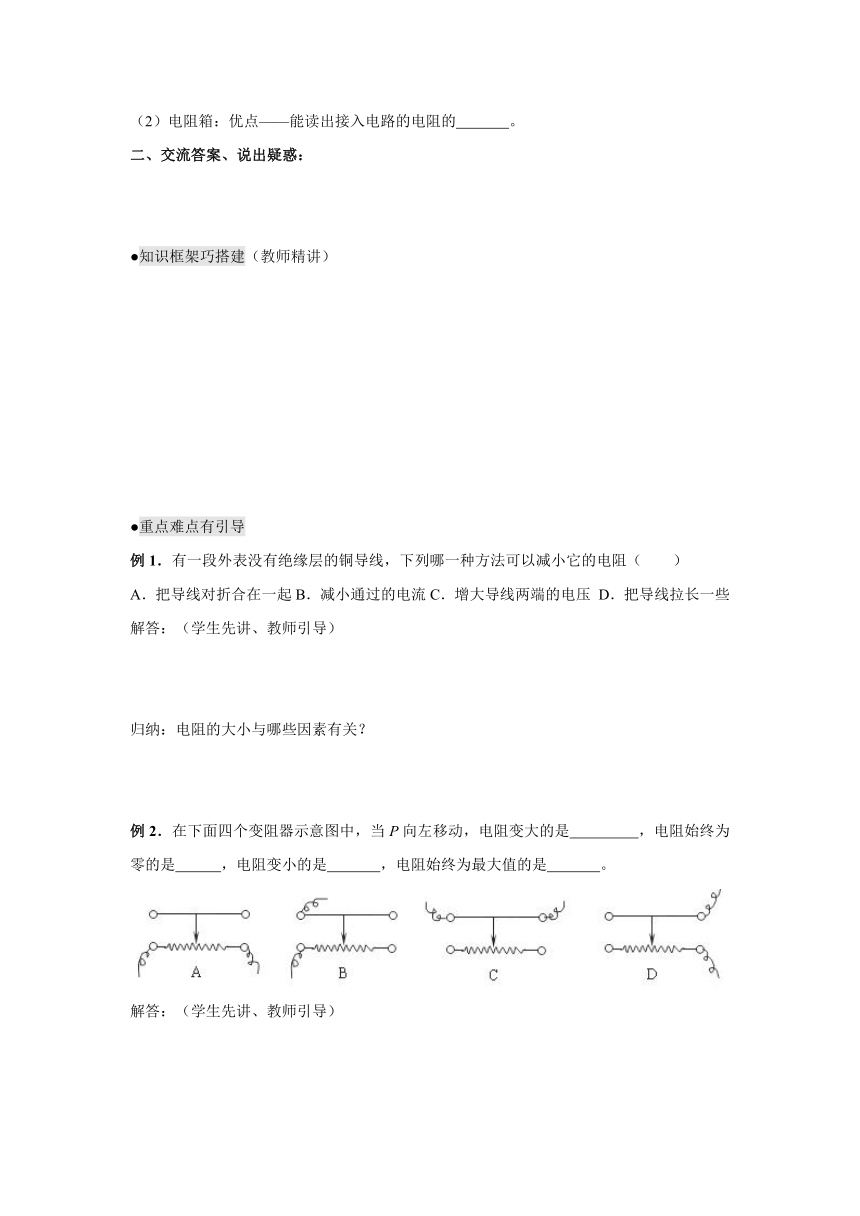

（2）电阻箱：优点——能读出接入电路的电阻的
。
二、交流答案、说出疑惑：
●知识框架巧搭建（教师精讲）
●重点难点有引导
例1．有一段外表没有绝缘层的铜导线，下列哪一种方法可以减小它的电阻（
）
A．把导线对折合在一起B．减小通过的电流C．增大导线两端的电压
D．把导线拉长一些
解答：（学生先讲、教师引导）
归纳：电阻的大小与哪些因素有关？
例2．在下面四个变阻器示意
( http: / / www.21cnjy.com )图中，当P向左移动，电阻变大的是
，电阻始终为零的是
，电阻变小的是
，电阻始终为最大值的是
。
( http: / / www.21cnjy.com )
解答：（学生先讲、教师引导）
归纳：滑动变阻器的正确连接方法及错误接法现象

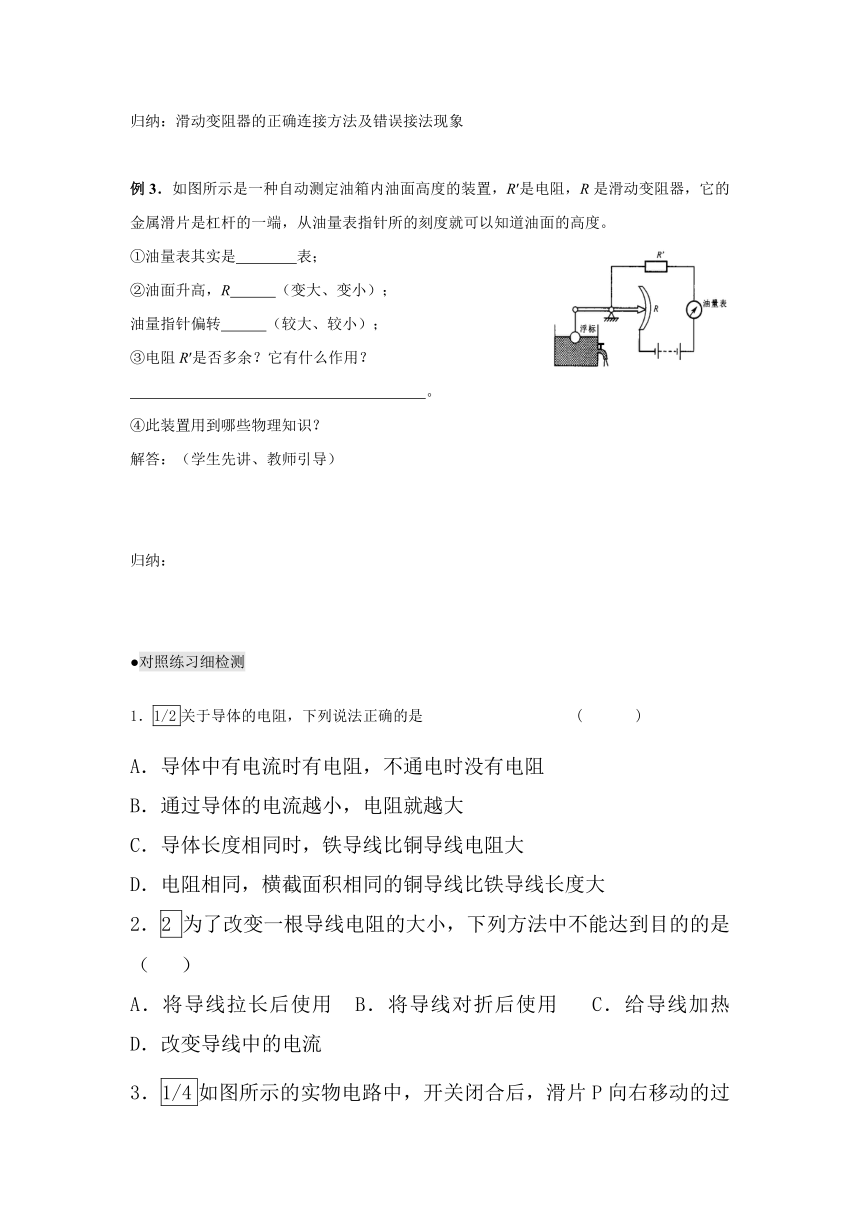

例3．如图所示是一种自动测定油箱内油面
( http: / / www.21cnjy.com )高度的装置，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所的刻度就可以知道油面的高度。
①油量表其实是
表；
②油面升高，R
（变大、变小）；
油量指针偏转
（较大、较小）；
③电阻R′是否多余？它有什么作用？
。
④此装置用到哪些物理知识？
解答：（学生先讲、教师引导）
归纳：
●对照练习细检测
1．1/2关于导体的电阻，下列说法正确的是
(
)
A．导体中有电流时有电阻，不通电时没有电阻
B．通过导体的电流越小，电阻就越大
C．导体长度相同时，铁导线比铜导线电阻大
D．电阻相同，横截面积相同的铜导线比铁导线长度大
2．2
为了改变一根导线电阻的大小，下列方法中不能达到目的的是（
）
A．将导线拉长后使用
B．将导线对折后使用
C．给导线加热
D．改变导线中的电流
3．1/4如图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯泡亮度变化的情况是
(
)
A．电流表示数变大，灯泡变亮
B．电流表示数变大，灯泡变暗
C．电流表示数变小，灯泡变暗
D．电流表示数变小，灯泡变亮
4．4将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在
(
)
A．P1放在最右端，P2也放在最右端
B．P1放在最左端，P2也放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
5．2
有A、B、C、D四根导线，
( http: / / www.21cnjy.com )A是镍鉻合金线，其余三根是铜线；B、C粗细相同，C长B短；C、D长度相同，C粗D细；A、D长度、粗细均相同。则这四根导线的电阻关系是：B
C
D
A。
6．4
如图甲所示，是收音机上用以
( http: / / www.21cnjy.com )调节音量的一种电位器，图乙为其内部结构示意图，使用时
接线柱必须接入电路。由此可知，电位器调节收音机音量的原理
是
。若滑片顺时针转动时，音量变响，应接
接线柱。
第6题图
第7题图
7．5如图所示的电阻箱示数为
。
8．2/3在温度一定的条件下，做“探究导体电阻大小与哪些因素有关”的实验，下表给出了实验中所用到的导体情况。
导体代号
a
b
c
d
e
f
g
导体长度l/m
1.0
0.5
1.5
1.0
1.2
1.5
0.5
导体横截面积s/mm2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
导体材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬丝
（1）选择c、f两根导体进行比较，是为了研究导体电阻大小与_____是否有关；
（2）选择c和_______导体进行比较，是为了研究导体电阻与长度的关系；
（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______________。
（4）上述研究方法在物理学里叫做_________法。请举一例使用此方法的实验_________。
9．2/3小明设计了如图所示的电路图，做“探
( http: / / www.21cnjy.com )究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响：(电阻丝用电阻符号表示)
（1）小明选择序号为________的两根电阻丝来探究导体电阻大小与导体长度的关系。
（2）他正确选择后，将电阻
( http: / / www.21cnjy.com )丝分别接入A、B间，闭合开关，观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值________(填“较大”或“较小”)；其中第二次实验中灯泡不亮
(仪器及电路连接均正常)，你认为原因是__________________________。
11．4实验室中有一铭牌
( http: / / www.21cnjy.com )上标有“20Ω
2A”字样的滑动变阻器，结构示意图如图所示，若要把其中的两个接线柱连接到电路中去，正确的接法共有
种接法；错误接法共有
种。“20Ω”指的是
和
两个接线柱间的电阻值，“2A”指的是______________________。如果P滑到变阻器中点位置，B、C两接线柱之间的电阻是
，A、B两接线柱之间的电阻是
，C、D两接线柱之间的电阻是
。
12．实验基础：
（1）现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。请按要求连接实物图，并画出对应的电路图。
（2）连接电路时开关在应处于______
状态，变阻器的滑片P应处于_______端。
（3）滑片P向左移动时，电流表示数变________。
（4）若闭合开关灯不亮，但电压表示数约等于电源电压，此时故障可能是____________
________________________；如发现电流表、电压表的指针均反偏，最简单的解决方法是______________________________；如果移动滑片P发现两电表示数均比较小且不变，则原因可能是_________________。
13．如图甲那样连好电路，闭合开关，观察小灯泡的发光情况，发现小灯泡不发光，该现象说明：_______________________。如图乙所示给玻璃珠加热，当玻璃加热到红炽状态时发现小灯泡发光，说明：
。综合甲乙观察到的现象你能得到的结论是
。如图丙对钨丝加热，发现小灯泡亮度变
，这说明
。
( http: / / www.21cnjy.com )
●错题归因勤整理（今天扎实纠错一道题，往后错题少一类！）
典型错题是第
题，属于第
考点，考点内容是
错误原因：
正确解题：
