2018届中考物理第一轮复习检测12 11 多种方法测电阻电阻的串并联

11

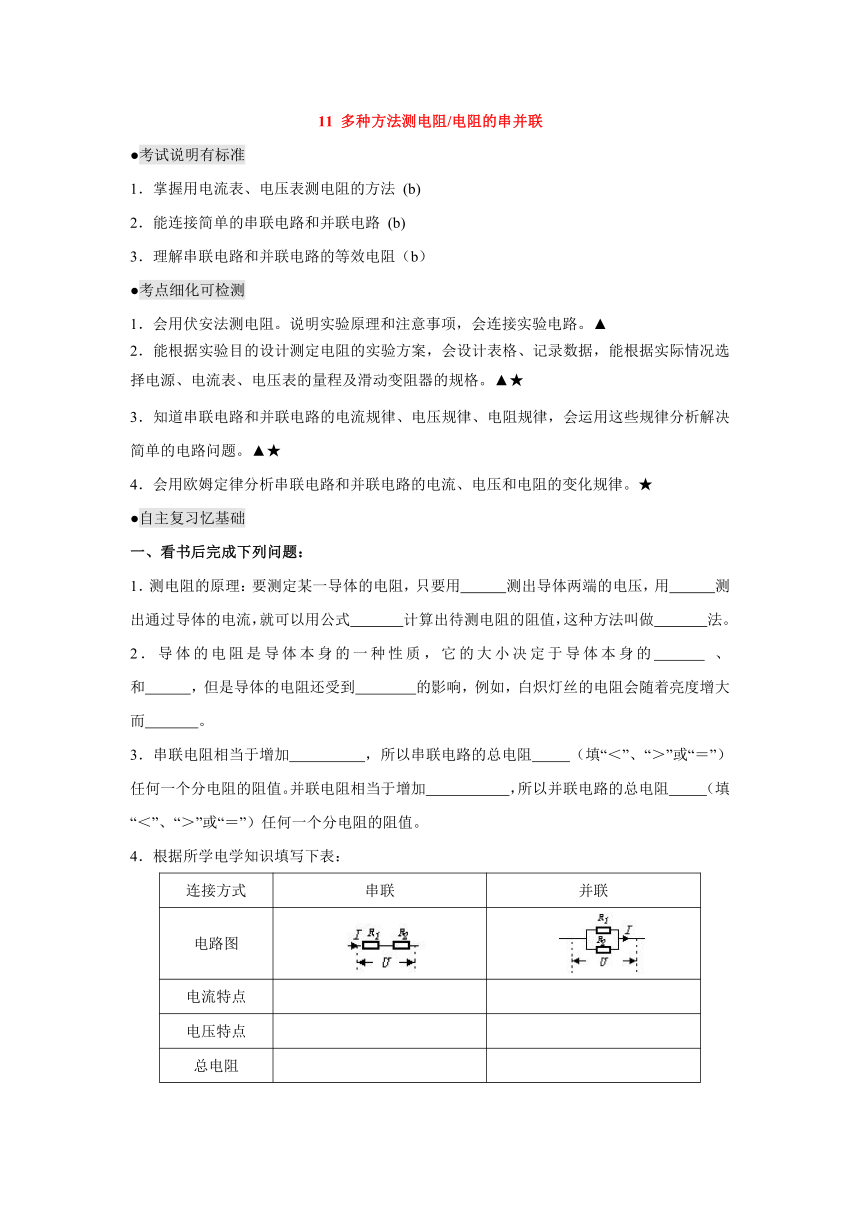

多种方法测电阻/电阻的串并联
●考试说明有标准
1．掌握用电流表、电压表测电阻的方法
(b)
2．能连接简单的串联电路和并联电路
(b)
3．理解串联电路和并联电路的等效电阻（b）
●考点细化可检测
1．会用伏安法测电阻。说明实验原理和注意事项，会连接实验电路。▲
2．能根据实验目的设计测定电阻的实验方案，会设计表格、记录数据，能根据实际情况选择电源、电流表、电压表的量程及滑动变阻器的规格。▲★
3．知道串联电路和并联电路的电流规律、电压规律、电阻规律，会运用这些规律分析解决简单的电路问题。▲★
4．会用欧姆定律分析串联电路和并联电路的电流、电压和电阻的变化规律。★
●自主复习忆基础
一、看书后完成下列问题：
1．测电阻的原理：要测定某一导体的电阻，只要用
测出导体两端的电压，用
测出通过导体的电流，就可以用公式
计算出待测电阻的阻值，这种方法叫做
法。
2．导体的电阻是导体本身的一种性质，它的
( http: / / www.21cnjy.com )大小决定于导体本身的
、
和
，但是导体的电阻还受到
的影响，例如，白炽灯丝的电阻会随着亮度增大而
。
3．串联电阻相当于增加
，所以串联电路的总电阻
（填“＜”、“＞”或“＝”）任何一个分电阻的阻值。并联电阻相当于增加
，所以并联电路的总电阻
（填“＜”、“＞”或“＝”）任何一个分电阻的阻值。
4．根据所学电学知识填写下表：
连接方式
串联
并联
电路图
电流特点
电压特点
总电阻
分流分压规律
二、交流答案、说出疑惑：
●知识框架巧搭建（教师精讲）
●重点难点有引导
例1．在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.6V，阻值为10Ω左右，滑动变阻器上标有“20Ω
1A”字样。
( http: / / www.21cnjy.com )
（1）请你在图甲中用笔画线代替导线完成电路连接。
（2）开关闭合前，滑动变阻器的滑片P应移动到
端。
（3）调节滑片P，使电压表示数为2.6V，此时电流表的示数如图乙所示，则小灯泡正常发光是通过的电流为
A，电阻为
Ω。
（4）在完成以上实验后，小明进一步测量并描
( http: / / www.21cnjy.com )绘出小灯泡的电流随电压变化的曲线如上图所示，通过分析图象发现灯丝电阻是
（填“变化的”或“不变的”），这是因为
。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝
（填“容易”或“不容易”）烧断。
解答：（学生先讲、教师引导）
归纳：
例2．给你一个电池组（电池
( http: / / www.21cnjy.com )组电压未知，且不变）、一只电流表、一个标有“50Ω，1A”的滑动变阻器、一个开关及几根导线，请你设计只需连接一次电路就能测出未知电阻Rx阻值的方法。（滑动变阻器的最大阻值用R0表示）
（1）画出你所设计的电路图。
（2）写出简要实验步骤和Rx表达式。
解答：（学生先讲、教师引导）
归纳：
测电阻的方法：(方法小结)
1．伏安法测电阻
2．没有电流表，只有电压表，和一定值电阻R0（或者已知最大阻值的滑动变阻器）（伏阻法）
设计方法：应该采用_______电路。
（1）如果电路可以改接，就分别测出RX和R0两端的电压Ux和U0；
（2）如果电路不能改接，用开关改变，分别测出RX和电源两端的电压Ux和U电源。
3．没有电压表，只有电流表，和一定值电阻R0（或已知最大阻值的滑动变阻器）（安阻法）
设计方法：应该采用_______电路。
（1）如果电路可以改接，就分别测出RX和R0电流Ix和I0；
（2）如果电路不能改接，用开关改变，分别测出RX和干路总电流Ix和I(如第10题)
4．等效替代法：用电阻箱代替未知电阻，接在同一电路中，电流大小相同时，RX=R(如第9题)
例3．如图所示，当S闭合，甲乙两表为电
( http: / / www.21cnjy.com )压表时，两表示数比U甲：U乙=3：l；当S断开，甲乙两表为电流表时，两表示数之比I甲：I乙=_____________，此时R1、R2消耗功率之比P1：P2=_____________。
解答：（学生先讲、教师引导）
归纳：
●对照练习细检测
1．1/3关于电阻的串联和并联，下列说法正确的是
（
）
A．将两个阻值不同的电阻串联后接在同一电路中，则电阻大的通过的电流小
B．并联电路中，随着并联支路数目增加，其总电阻将增大
C．电阻是导体对电流的阻碍作用，所以当导体中电流为0时，导体的电阻为0
D．并联电路上，其中一个电阻增大时，并联电路的总电阻也增大
2．1
由欧姆定律得到公式R
＝U/I，下列说法正确的是
（
）
A．通过导体的电流越大，导体的电阻就越小
B．加在导体两端的电压越大，导体的电阻就越大
C．导体的电阻的大小等于导体两端的电压与导体中通过的电流之比
D．导体中的电阻与导体两端的电压成正比，与电流成反比
3．1/3用伏安法测电阻的实验中，某班实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图甲所示情况，另一组连成如图乙所示情况，那么当开关闭合后：
（1）甲图发生的后果是(
)
（2）乙图发生的后果是(
)
A．电流表和电压表都被损坏
B．电流表损坏，电压表示数为零
C．电流表示数为零，电压表有示数
D．电流表损坏，电压表有示数
4．3
n个等值电阻R0串联后，总电阻R串等于电阻R0的

倍；n个等值电阻R0并联后，总电阻R并等于电阻R0的

倍。
5．3
标有“6V
3W”的小灯
( http: / / www.21cnjy.com )泡要接在10V的电源上，使它正常发光，应
联一个阻值为
Ω的电阻。若它接在3V的电源上时，其实际功率为
W。
6．4
如图所示电路，电源电压保持
( http: / / www.21cnjy.com )不变，当滑动变阻器的滑片向b端滑动时，电流表的示数
，电压表的示数
，电灯的功率
(选填“变大”“变小”或“不变”)
第6题图
第7题图
7．
3/4现有两个电阻R和R0，R为标准电
( http: / / www.21cnjy.com )阻（阻值不变），R0的阻值会随温度的升高而减小。它们的电流随电压的变化曲线如图甲所示。小明将两个电阻连接成如图乙所示的电路进行实验研究，实验过程中电源电压保持不变。
(1)据图甲可知，标准电阻R的阻值是
欧。
(2)实验过程中，当R0的温度升高时，电压表的示数会
。
(3)实验过程中，当电压表的示数为4伏时，电阻R0消耗的电功率是
瓦。
8．3
小明按下图所示的电
( http: / / www.21cnjy.com )路图连接电路进行探究性实验，实验时电阻R1保持不变，滑动变阻器
R2的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：请回答：
（1）上图电路中R1和R2是______联的。
（2）比较三只电压表示数，可得结论：
。
（3）比较电流表A1和电压表V1示数，可得结论：电阻一定，
。
（4）定值电阻R1阻值为
Ω。第三次实验中R2没有接入电路的电阻为________Ω。
( http: / / www.21cnjy.com )
9．2
在用如图所示电路
( http: / / www.21cnjy.com )测量电阻的实验中，R是待测电阻（阻值大约几百欧）R1是滑动变阻器，R0是电阻箱（电阻箱的最大阻值大于R）。请根据实验电路图把下列主要实验步骤中的空白填齐。
（1）按电路图连好电路，并将电阻箱R0的阻值调到最大；
（2）将滑片P置于
端，然后闭合开关S；
（3）闭合开关
，调节滑片P，使电流表指针指在是适当的位置，记下此时的示数I；
（4）先断开开关
，再闭合开关
，保持
的阻值不变，调节
，使电流表的示数仍为I；
由实验可知，此时
的阻值等于待测电阻R。
10．2
探究性实验：
为测量待测电阻Rx的阻值，某同学设计了如图所示的电路，R的阻值已知；R′为滑动变阻器，且滑片位置固定不动；电源电压U未知。S1、S2均为单刀双掷开关，A为电流表。则探究测量Rx的步骤为：将S2向d闭合，S1向_____闭合，记下电流表读数I1；再将S2向c闭合，S1向_____闭合，记下电流表读数I2。计算Rx的数学表达式为Rx=____________。
11．1/2某同学设计了如图甲所示电路测电阻丝Rx的电阻，若待测电阻阻值约为10
( http: / / www.21cnjy.com )，电压表量程为0～15V，电流表量程为0～0.6A，则电源在1.5V、3V、6V、12V四种中选择　
的为好。电路检查无误后，闭合开关移动滑片从图乙电压表和电流表上读出数据为　
　V和　
　A，该电阻的阻值为　　　Ω。③将R换成一个额定电流为0.3A的小灯泡，为测其额定功率，应调节滑动变阻器使　　
　　，读出　　
的示数即可求出该灯额定功率。④在多次测量小灯泡实际功率时，他发现当电压表示数增大时，电压表与电流表示数的比值也变大，其原因可能是　　　　　　
　　　　
　　　　　　　　。
甲
乙
●错题归因勤整理（今天扎实纠错一道题，往后错题就会少一类！）
典型错题是第
题，属于第
考点，考点内容是
错误原因：
正确解题：
次数
A
1示数/A
A2示数/A
V1示数/V
V2示数/V
V示数/V
1
0.4
0.4
4
8
12
2
0.6
0.6
6
6
12
3
0.8
0.8
8
4
12
