第3节能量转化的量度（专题分类训练八 功和功率的综合运用）（同步练习）

课件18张PPT。第3章　能量的转化与守恒专题分类训练八 功和功率的综合运用考点　1　 简单机械 功和功率

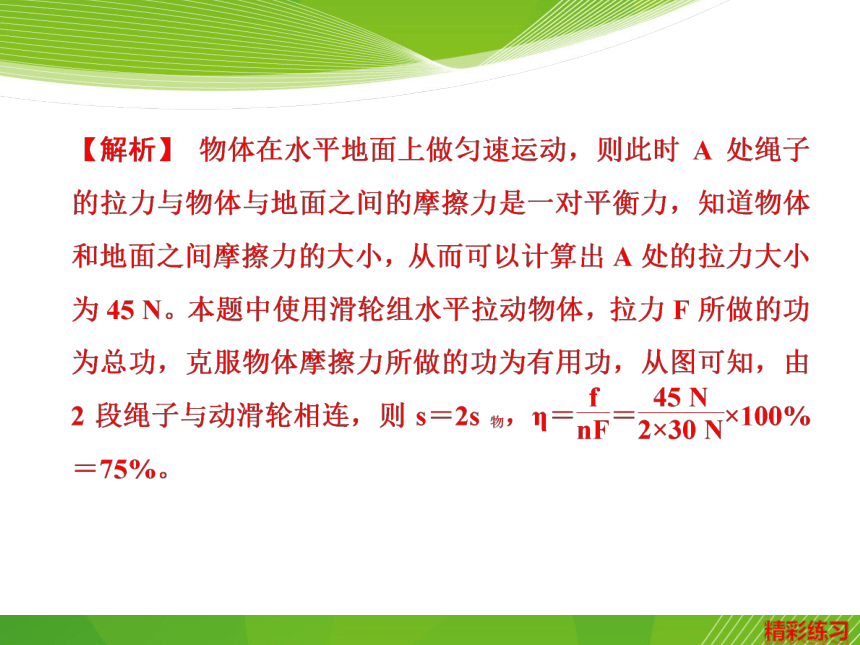

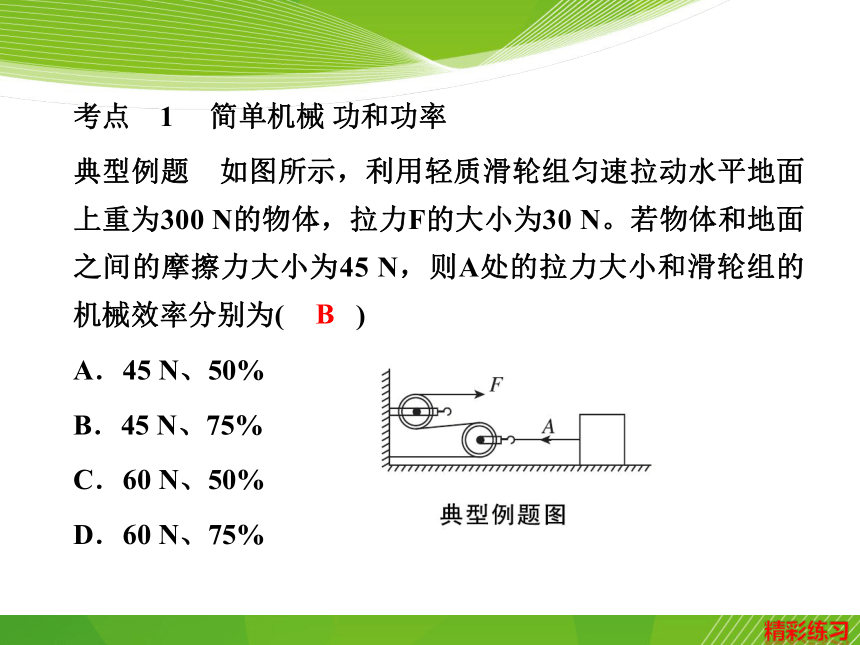

典型例题　如图所示，利用轻质滑轮组匀速拉动水平地面上重为300 N的物体，拉力F的大小为30 N。若物体和地面之间的摩擦力大小为45 N，则A处的拉力大小和滑轮组的机械效率分别为(　 　)
A．45 N、50%
B．45 N、75%
C．60 N、50%

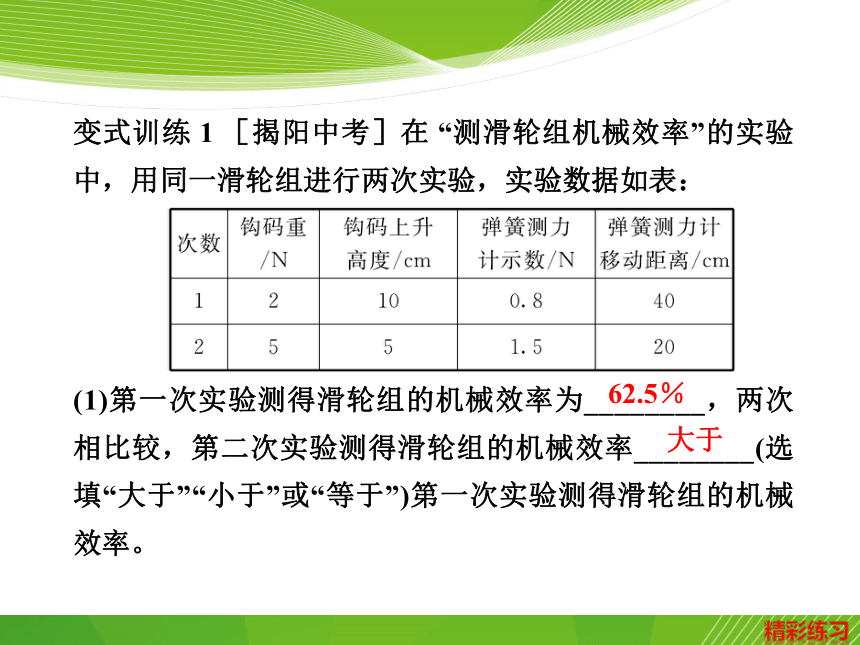

D．60 N、75%B变式训练 1 ［揭阳中考］在 “测滑轮组机械效率”的实验中，用同一滑轮组进行两次实验，实验数据如表：
(1)第一次实验测得滑轮组的机械效率为________，两次相比较，第二次实验测得滑轮组的机械效率________(选填“大于”“小于”或“等于”)第一次实验测得滑轮组的机械效率。62.5％大于(2)根据表中数据，能否得出“滑轮组的机械效率与所挂钩码重量有关，钩码越重其效率越高”的结论？答：________；请简要说出其中一条理由：______________
________________________。
不能 滑轮组的机械效率还与滑轮的重有关
考点　　2　 机械能和内能)
典型例题 双能源(汽油和天然气)汽车以其经济、污染小等优点备受人们青睐。(已知汽油的热值为3.2×107 J/L、天然气的热值为7.2×107 J/m3)

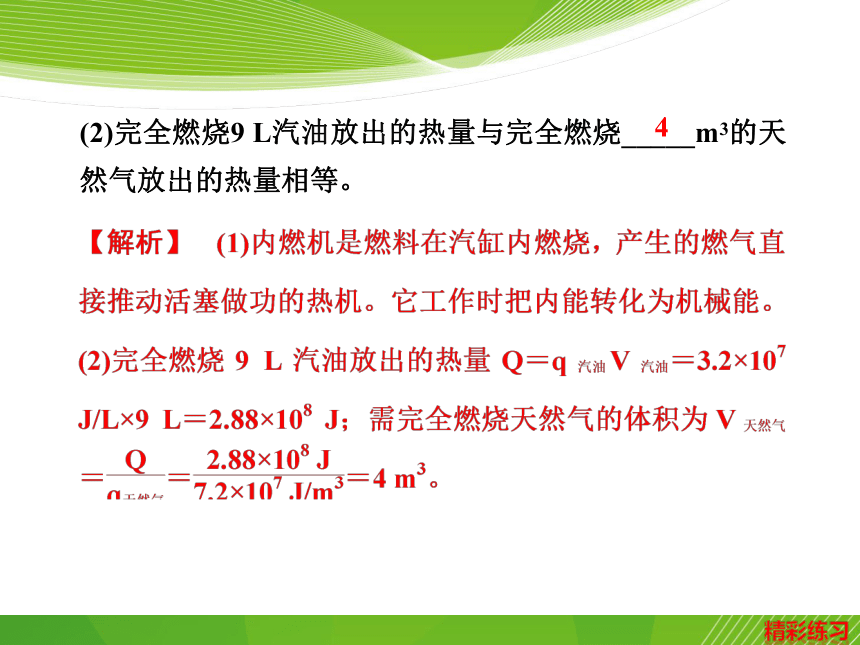

(1)内燃机是汽车的“心脏”,它是把内能转化为__________的装置。(2)通过实验的对比，虽然可以得出机械效率高低与滑轮重力有关，但必须至少三次实验才可证明结论，只有一次对比实验是不太准确合理的，偶然性太大，并且滑轮组的影响滑轮组的机械效率还有滑轮的重等。机械能(2)完全燃烧9 L汽油放出的热量与完全燃烧_____m3的天然气放出的热量相等。
4变式训练 2 如图所示是汽油机的________冲
程；常常用水冷却发动机是利用了水的比热容
_______的特性；完全燃烧0.1 kg的高能汽油，
放出的热量为_____________J。如果这些热量
被质量为100 kg、初温为20 ℃的水完全吸收，
可以使水的温度升高______℃。(高能汽油的热值为4.62×107J/kg)
考点　　3　 电功和电功率)
典型例题 某同学家中有一个电磁炉，上面标有“220 V　做功较大4.62×106112000 W”的字样，下面关于这个电磁炉的说法中正确的是(　 　)
A．使用这个电磁炉时应连接额定电流为10 A的保险丝
B．这个电磁炉在正常工作时的电阻为484 Ω
C．这个电磁炉工作时的电功率是2 000 W
D．这个电磁炉正常工作0.5 h消耗电能为1.8×106 J
A
变式训练 3 某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6 V　1.2 W”字样，R为20 Ω的定值电阻。小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I－U关系图。当电压表的示数为2V时，通过小灯泡L的电流为____A，调节电源电压，当电路消耗的总功率为1.35W 时，小灯泡的实际功率为______W。
0.30.9考点　4　 电功率的测量
典型例题 一个额定电压是2.5 V的小灯泡，正常工作时的电阻约为8 Ω，小明想测量它的额定功率。实验室有如下器材：电源(电压恒为6 V)、电流表、电压表、开关各1个，规格分别为“10 Ω　1 A”和“50 Ω　0.5 A”的滑动变阻器2个，导线若干。
(1)小明设计了图甲所示电路，他应选用规格为________________的滑动变阻器。
(2)图乙是小明根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线。
(3)小明正确连线后，继续实验。当电压表的示数为2.5 V时，电流表的示数如图丙所示为________A，小灯泡的额定功率是______W。
(4)实验结束后，小明整理实验器材时，发现滑动变阻器“50 Ω　0.5 A”0.320.8的AP部分比PD部分热，这是因为___________________
______________________________________________。
滑动变阻器使用AP部分，AP部分有电流通过，AP部分电阻丝要发热(2)如图所示
变式训练 4 某班同学分组运用如图甲所示的实验器材做测小灯泡功率的实验，其中小灯泡标有“3.8 V”的字样，灯丝电阻约为10 Ω左右。请完成或回答以下两组问题。
(2)在该电路中，滑动变阻器应与灯泡串联。
(3)该电流表选的是小量程，其分度值是0.02 A，故其示数是0.32 A，故其额定功率是：P＝UI＝2.5 V×0.32 A＝0.8 W。
(4)由电路图可知，滑动变阻器的AP段接入电路，实验时电流通过AP部分，电阻丝发热，PD部分没有电流通过，不发热。
(1)补画导线，把图甲中的器材连接成实验电路，要求导线不交叉,且滑动变阻器的滑片P向右滑动时灯泡变亮。
(2)在连接电路前，应先将开关________，电路连好后闭合开关，发现小灯泡两端电压为2.5 V，这时小灯泡的亮度_________(选填“较亮”或“较暗”)，为使小灯泡正常发光，应将滑片P向______端移动。断开较暗右(3)小灯泡正常发光时，电流表的指示如图乙，读出电流表示数为________A，则小灯泡额定功率为________W。
(4)由实验数据可知，小灯泡正常发光时的灯丝电阻为________Ω。
(5)某同学的实验记录和有关计算如表所示：
0.321.21612.7从表格设计和有关数据看，该同学所犯的错误是：____________________。
针对他的错误，你认为正确的结果是：________。
(6)若实验器材中电压表0～15 V的量程不灵，而0～3 V的量程正常，电源电压为6 V，请在图丙方框中画出能测定小灯泡额定功率的实验电路图。
额定功率值错误1.14 W(1)如答图(1)所示　　(6)如答图(2)所示
