专题分类训练八 功和功率的综合运用
考点  1  简单机械 功和功率)
典型例题图
   如图所示,利用轻质滑轮组匀速拉动水平地面上重为300 N的物体,拉力F的大小为30 N。若物体和地面之间的摩擦力大小为45 N,则A处的拉力大小和滑轮组的机械效率分别为( B )21教育网
A.45 N、50% B.45 N、75%
C.60 N、50% D.60 N、75%
【解析】 物体在水平地面上做匀速运动,则此时A处绳子的拉力与物体与地面之间的摩擦力是一对平衡力,知道物体和地面之间摩擦力的大小,从而可以计算出A处的拉力大小为45 N。本题中使用滑轮组水平拉动物体,拉力F所做的功为总功,克服物体摩擦力所做的功为有用功,从图可知,由2段绳子与动滑轮相连,则s=2s物,η==×100%=75%。21cnjy.com
揭阳中考在“测滑轮组机械效率”的实验中,用同一滑轮组进行两次实验,实验数据如表:
次数
钩码重
/N
钩码上升
高度/cm
弹簧测力
计示数/N
弹簧测力计
移动距离/cm
1
2
10
0.8
40
2
5
5
1.5
20
(1)第一次实验测得滑轮组的机械效率为__62.5%__,两次相比较,第二次实验测得滑轮组的机械效率__大于__(选填“大于”“小于”或“等于”)第一次实验测得滑轮组的机械效率。21世纪教育网版权所有
(2)根据表中数据,能否得出“滑轮组的机械效率与所挂钩码重量有关,钩码越重其效率越高”的结论?答:__不能__;请简要说出其中一条理由:__滑轮组的机械效率还与滑轮的重有关__。21·cn·jy·com
【解析】 (1)第一次实验滑轮组的机械效率η1===×100%=62.5%,
第二次实验滑轮组的机械效率η2===×100%≈83.3%,所以η1<η2。
(2)通过实验的对比,虽然可以得出机械效率高低与滑轮重力有关,但必须至少三次实验才可证明结论,只有一次对比实验是不太准确合理的,偶然性太大,并且滑轮组的影响滑轮组的机械效率还有滑轮的重等。www.21-cn-jy.com
考点  2  机械能和内能)

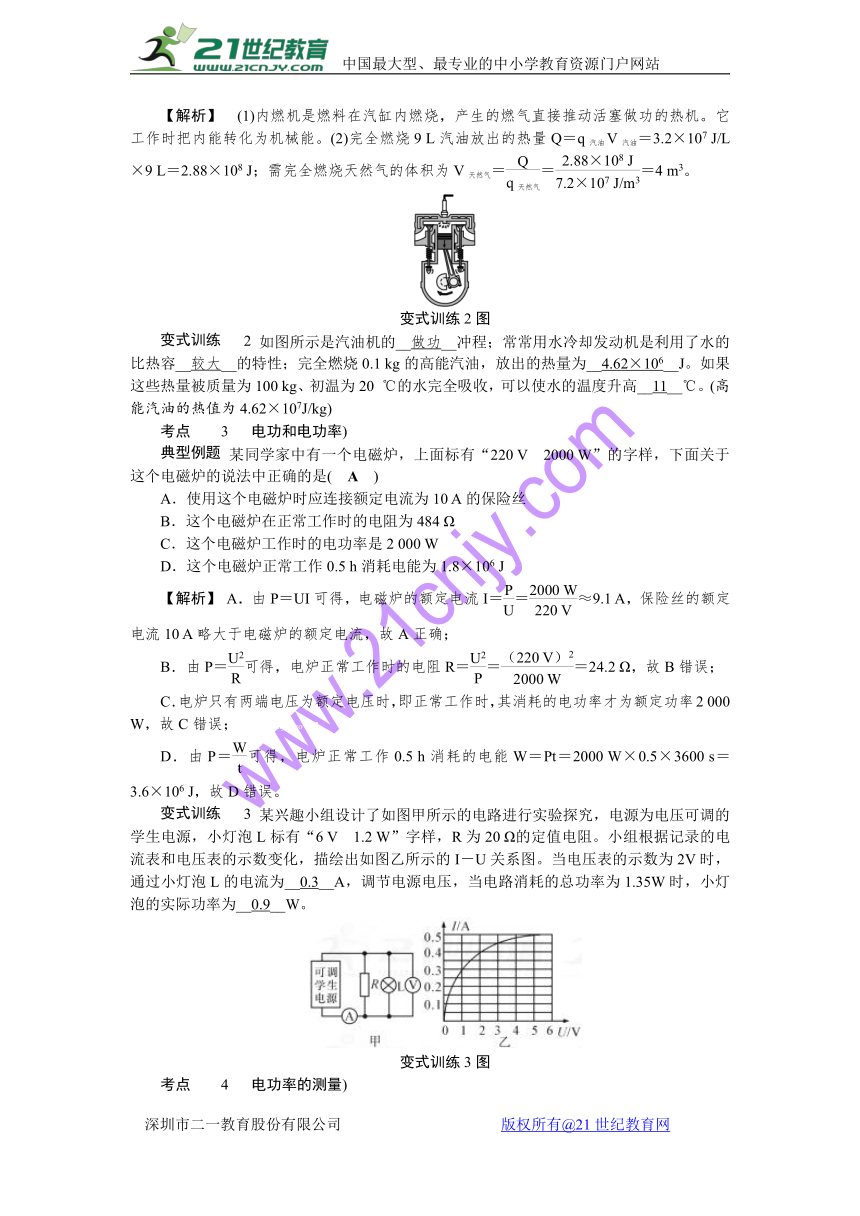

双能源(汽油和天然气)汽车以其经济、污染小等优点备受人们青睐。(已知汽油的热值为3.2×107 J/L、天然气的热值为7.2×107 J/m3)2·1·c·n·j·y
(1)内燃机是汽车的“心脏”,它是把内能转化为__机械能__的装置。
(2)完全燃烧9 L汽油放出的热量与完全燃烧__4__m3的天然气放出的热量相等。
【解析】 (1)内燃机是燃料在汽缸内燃烧,产生的燃气直接推动活塞做功的热机。它工作时把内能转化为机械能。(2)完全燃烧9 L汽油放出的热量Q=q汽油V汽油=3.2×107 J/L×9 L=2.88×108 J;需完全燃烧天然气的体积为V天然气===4 m3。
变式训练2图
如图所示是汽油机的__做功__冲程;常常用水冷却发动机是利用了水的比热容__较大__的特性;完全燃烧0.1 kg的高能汽油,放出的热量为__4.62×106__J。如果这些热量被质量为100 kg、初温为20 ℃的水完全吸收,可以使水的温度升高__11__℃。(高能汽油的热值为4.62×107J/kg)【来源:21·世纪·教育·网】
考点  3  电功和电功率)
某同学家中有一个电磁炉,上面标有“220 V 2000 W”的字样,下面关于这个电磁炉的说法中正确的是( A )www-2-1-cnjy-com
A.使用这个电磁炉时应连接额定电流为10 A的保险丝
B.这个电磁炉在正常工作时的电阻为484 Ω
C.这个电磁炉工作时的电功率是2 000 W
D.这个电磁炉正常工作0.5 h消耗电能为1.8×106 J
【解析】 A.由P=UI可得,电磁炉的额定电流I==≈9.1 A,保险丝的额定电流10 A略大于电磁炉的额定电流,故A正确;2-1-c-n-j-y
B.由P=可得,电炉正常工作时的电阻R===24.2 Ω,故B错误;
C.电炉只有两端电压为额定电压时,即正常工作时,其消耗的电功率才为额定功率2 000 W,故C错误;【来源:21cnj*y.co*m】
D.由P=可得,电炉正常工作0.5 h消耗的电能W=Pt=2000 W×0.5×3600 s=3.6×106 J,故D错误。【出处:21教育名师】
某兴趣小组设计了如图甲所示的电路进行实验探究,电源为电压可调的学生电源,小灯泡L标有“6 V 1.2 W”字样,R为20 Ω的定值电阻。小组根据记录的电流表和电压表的示数变化,描绘出如图乙所示的I-U关系图。当电压表的示数为2V时,通过小灯泡L的电流为__0.3__A,调节电源电压,当电路消耗的总功率为1.35W时,小灯泡的实际功率为__0.9__W。【版权所有:21教育】
变式训练3图
考点  4  电功率的测量)
一个额定电压是2.5 V的小灯泡,正常工作时的电阻约为8 Ω,小明想测量它的额定功率。实验室有如下器材:电源(电压恒为6 V)、电流表、电压表、开关各1个,规格分别为“10 Ω 1 A”和“50 Ω 0.5 A”的滑动变阻器2个,导线若干。
甲        乙       丙
典型例题图
(1)小明设计了图甲所示电路,他应选用规格为__“50_Ω__0.5_A”__的滑动变阻器。
(2)图乙是小明根据电路图连接的实物图,闭合开关后,移动滑动变阻器的滑片,发现小灯泡不亮,经检查是由于一根导线连接错误,请你在图乙中连接错误的导线上打“×”并补画出正确的连线。21·世纪*教育网
(3)小明正确连线后,继续实验。当电压表的示数为2.5 V时,电流表的示数如图丙所示为__0.32__A,小灯泡的额定功率是__0.8__W。21*cnjy*com
(4)实验结束后,小明整理实验器材时,发现滑动变阻器的AP部分比PD部分热,这是因为 滑动变阻器使用AP部分,AP部分有电流通过,AP部分电阻丝要发热 。
(2)如图所示
典型例题答图
【解析】 (1)灯泡正常发光时,通过的电流约是I==≈0.3 A,滑动变阻器两端的电压U滑=U-U灯泡=6 V-2.5 V=3.5 V,滑动变阻器接入电路的电阻R==≈11.7 Ω>10 Ω,所以应选择“50 Ω 0.5 A”的滑动变阻器。
(2)在该电路中,滑动变阻器应与灯泡串联。
(3)该电流表选的是小量程,其分度值是0.02 A,故其示数是0.32 A,故其额定功率是:P=UI=2.5 V×0.32 A=0.8 W。
(4)由电路图可知,滑动变阻器的AP段接入电路,实验时电流通过AP部分,电阻丝发热,PD部分没有电流通过,不发热。
某班同学分组运用如图甲所示的实验器材做测小灯泡功率的实验,其中小灯泡标有“3.8 V”的字样,灯丝电阻约为10 Ω左右。请完成或回答以下两组问题。

    甲       乙       丙
变式训练4图
(1)补画导线,把图甲中的器材连接成实验电路,要求导线不交叉,且滑动变阻器的滑片P向右滑动时灯泡变亮。21*cnjy*com
(2)在连接电路前,应先将开关__断开__,电路连好后闭合开关,发现小灯泡两端电压为2.5 V,这时小灯泡的亮度__较暗__(选填“较亮”或“较暗”),为使小灯泡正常发光,应将滑片P向__右__端移动。21教育名师原创作品
(3)小灯泡正常发光时,电流表的指示如图乙,读出电流表示数为__0.32__A,则小灯泡额定功率为__1.216__W。
(4)由实验数据可知,小灯泡正常发光时的灯丝电阻为__12.7__Ω。
(5)某同学的实验记录和有关计算如表所示:
实验序号
电压/V
电流/A
电功率/W
额定功率/W
1
3.0
0.25
0.75
2
3.8
0.3
1.14
3
4.1
0.32
1.31
1.07
  从表格设计和有关数据看,该同学所犯的错误是:__额定功率值错误__。
针对他的错误,你认为正确的结果是:__1.14_W__。
(6)若实验器材中电压表0~15 V的量程不灵,而0~3 V的量程正常,电源电压为6 V,请在图丙方框中画出能测定小灯泡额定功率的实验电路图。
(1)如答图(1)所示  (6)如答图(2)所示

变式训练4答图(1)   变式训练4答图(2)
