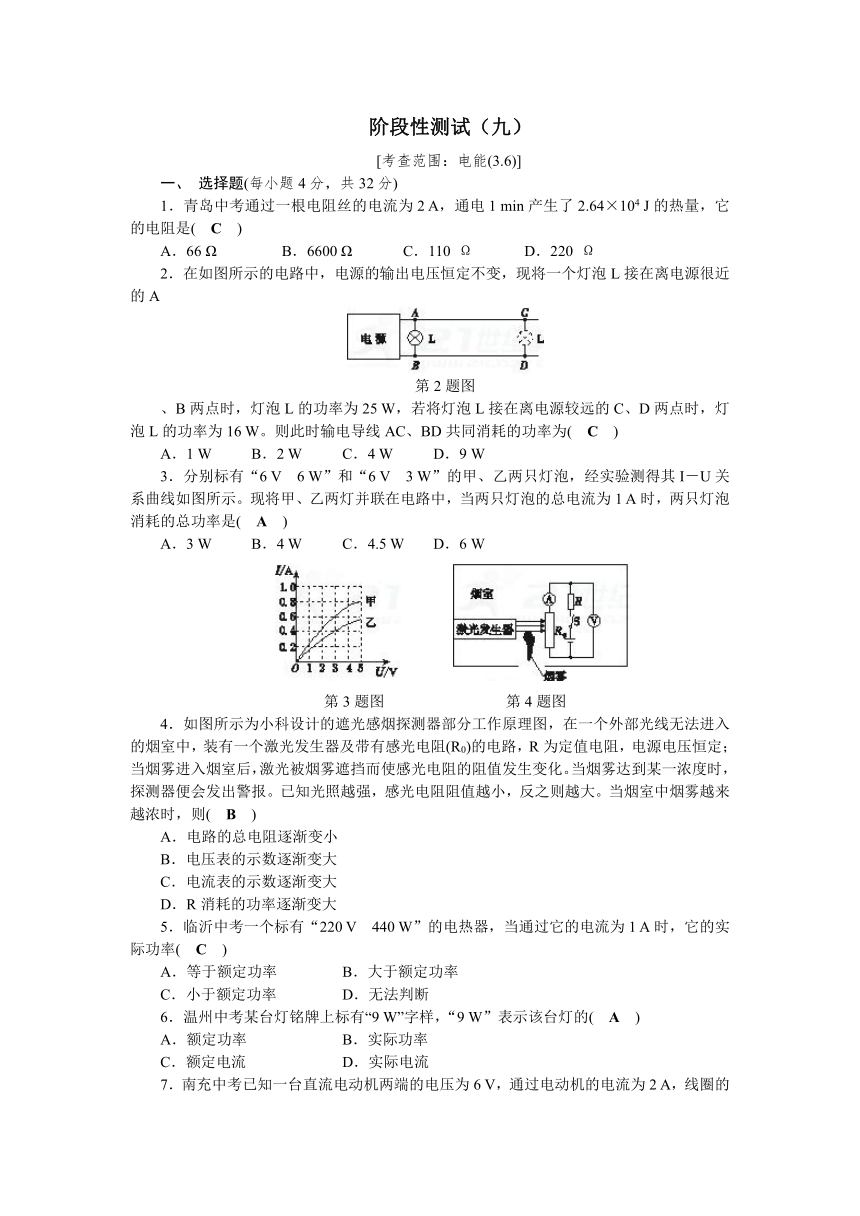

第3章　能量的转化与守恒 阶段性测试（九） [考查范围：电能(3.6)]（同步练习）

阶段性测试（九）
[考查范围：电能(3.6)]
一、
选择题(每小题4分，共32分)
1．青岛中考通过一根电阻丝的电流为2
A，通电1
min产生了2.64×104
J的热量，它的电阻是(　C　)
A．66
Ω
B．6600
Ω
C．110
Ω
D．220
Ω
2．在如图所示的电路中，电源的输出电压恒定不变，现将一个灯泡L接在离电源很近的A
第2题图
、B两点时，灯泡L的功率为25
W，若将灯泡L接在离电源较远的C、D两点时，灯泡L的功率为16
W。则此时输电导线AC、BD共同消耗的功率为(　C　)
A．1
W
B．2
W
C．4
W
D．9
W
3．分别标有“6
V　6
W”和“6
V　3
W”的甲、乙两只灯泡，经实验测得其I－U关系曲线如图所示。现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1
A时，两只灯泡消耗的总功率是(　A　)
A．3
W
B．4
W
C．4.5
W
D．6
W
　
第3题图　
　第4题图
4．如图所示为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有感光电阻(R0)的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时，探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟室中烟雾越来越浓时，则(　B　)
A．电路的总电阻逐渐变小
B．电压表的示数逐渐变大
C．电流表的示数逐渐变大
D．R消耗的功率逐渐变大
5．临沂中考一个标有“220
V　440
W”的电热器，当通过它的电流为1
A时，它的实际功率(　C　)
A．等于额定功率
B．大于额定功率
C．小于额定功率
D．无法判断
6．温州中考某台灯铭牌上标有“9
W”字样，“9
W”表示该台灯的(　A　)
A．额定功率
B．实际功率
C．额定电流
D．实际电流
7．南充中考已知一台直流电动机两端的电压为6
V，通过电动机的电流为2
A，线圈的电阻为0.5
Ω。则在1
min内电动机消耗的电能及产生的热量分别为(　A　)
A．720
J，120
J
B．720
J，720
J
C．720
J，600
J
D．600
J，120
J

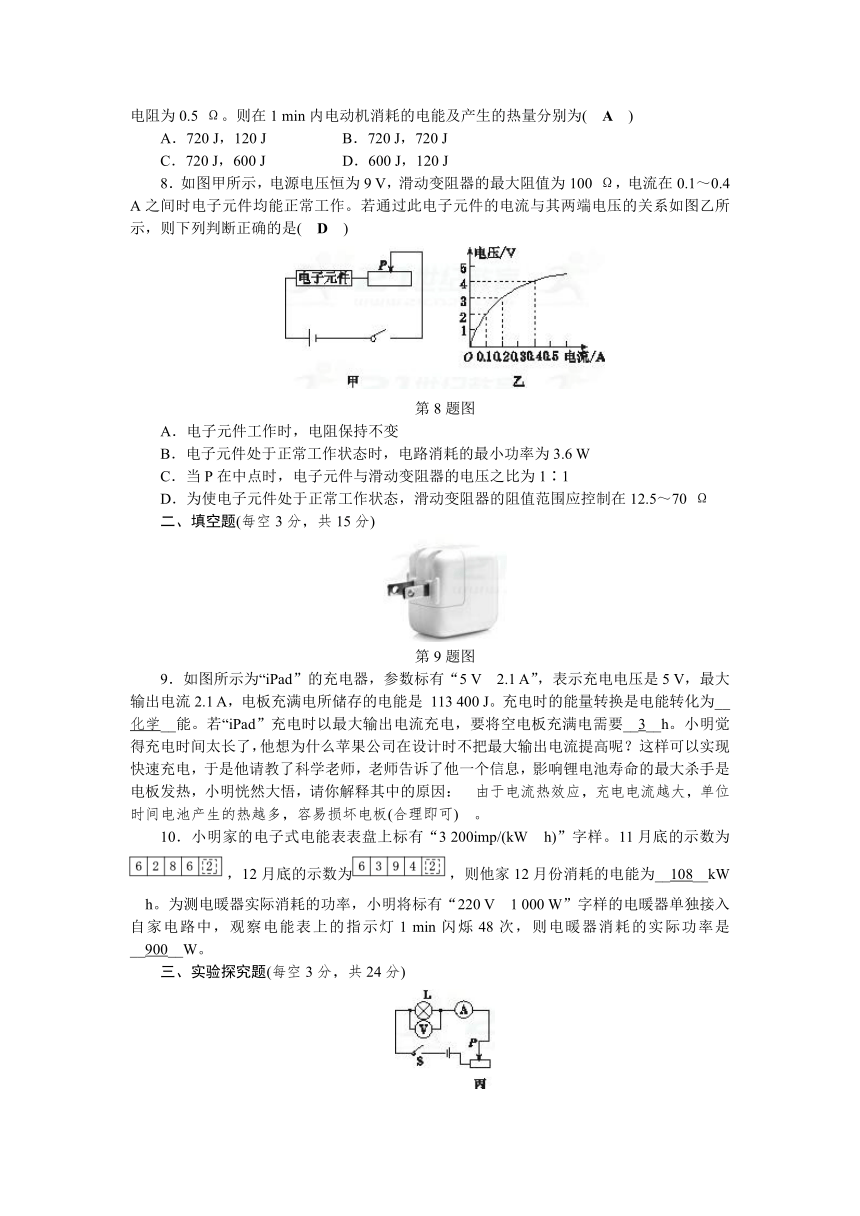

8．如图甲所示，电源电压恒为9
V，滑动变阻器的最大阻值为100
Ω，电流在0.1～0.4
A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是(　D　)
第8题图
A．电子元件工作时，电阻保持不变
B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6
W
C．当P在中点时，电子元件与滑动变阻器的电压之比为1∶1
D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5～70
Ω
二、填空题(每空3分，共15分)
第9题图
9．如图所示为“iPad”的充电器，参数标有“5
V　2.1
A”，表示充电电压是5
V，最大输出电流2.1
A，电板充满电所储存的电能是
113
400
J。充电时的能量转换是电能转化为__化学__能。若“iPad”充电时以最大输出电流充电，要将空电板充满电需要__3__h。小明觉得充电时间太长了，他想为什么苹果公司在设计时不把最大输出电流提高呢？这样可以实现快速充电，于是他请教了科学老师，老师告诉了他一个信息，影响锂电池寿命的最大杀手是电板发热，小明恍然大悟，请你解释其中的原因：　由于电流热效应，充电电流越大，单位时间电池产生的热越多，容易损坏电板(合理即可)　。
10．小明家的电子式电能表表盘上标有“3
200imp/(kW?h)”字样。11月底的示数为，12月底的示数为，则他家12月份消耗的电能为__108__kW?h。为测电暖器实际消耗的功率，小明将标有“220
V　1
000
W”字样的电暖器单独接入自家电路中，观察电能表上的指示灯1
min闪烁48次，则电暖器消耗的实际功率是__900__W。
三、实验探究题(每空3分，共24分)
第11题图
11．按图示的电路图做“测量小灯泡的功率”的实验。所用器材有：标有“3.8
V”字样的待测小灯泡、电压恒为6
V
的电源、标有“20
Ω　1
A”的滑动变阻器、电流表(量程为0～0.6
A、0～3
A)、电压表(量程为0～3
V、0～15
V)、开关及导线若干。
(1)小张同学按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数。经检查，导线连接完好，
则电路故障是：__灯泡断路__。排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：__开关闭合前没有将滑片放在阻值最大值处__。
(2)小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表。
电压表的示数U/V
电流表的示数I/A
灯泡的功率P/W
3.0
0.25
0.75
3.8
0.30
1.14
4.5
0.32
1.44
①通过上表数据，可算得小灯泡的额定功率为__1.14__
W，还可得出关于灯丝电阻的结论是：__灯丝电阻随温度的升高而增大__。
②当小灯泡正常工作时，连入电路的滑动变阻器的阻值为　7.3
Ω。
③将两个这样的相同规格的小电灯串联后接在6
V电源的两端，两灯消耗的总功率为__1.5__W。
(3)若电压表的0～15
V量程已损坏，只能使用0～3
V量程，其他器材不变，如何测出小电灯的额定功率？
①画出测量电路图。
②若小灯泡两端最大可加4.5
V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为__4.7～12__Ω。
(3)①如图所示
第11题答图
四、计算题(共29分)
12．(13分)两电阻a、
b各自的电流与两端电压的关系图线如图甲所示。求：
(1)电阻a的阻值多大？
(2)如果把a、b两个电阻串联接成如图乙所示的电路时，电流表的示数为0.2
A。求：
①电阻b的电功率。
②电阻a、b在1
min内消耗的电能之和。
第12题图
【解】
(1)由图甲知，当Ia＝0.2
A时，Ua＝2.0
V，所以Ra＝＝＝10
Ω。
(2)由图甲知，当Ib＝0.2
A时，Ub＝1.0
V，所以Rb＝＝＝5
Ω。
①Pb＝I2Rb＝(0.2
A)2×5
Ω＝0.2
W。
②W总＝I2R串t＝(0.2
A)2×(10
Ω＋5
Ω)×60
s＝36
J。
13．(16分)饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如图所示，其中S是一个温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到保温状态。请回答下列问题：
(1)A、B是两种不同颜色的指示灯。红色表示正在对水加热，黄色表示保温，请标明指示灯的颜色，应该是A为__红__色，B为__黄__色。
(2)若饮水机加热时加热管的功率为550
W，而保温时加热管的功
第13题图
率为88
W，求电阻R2的阻值(不考虑温度对阻值的影响，且不计指示灯的阻值)。
(2)电阻R2的阻值为132
Ω。
