光的反射和折射[下学期]

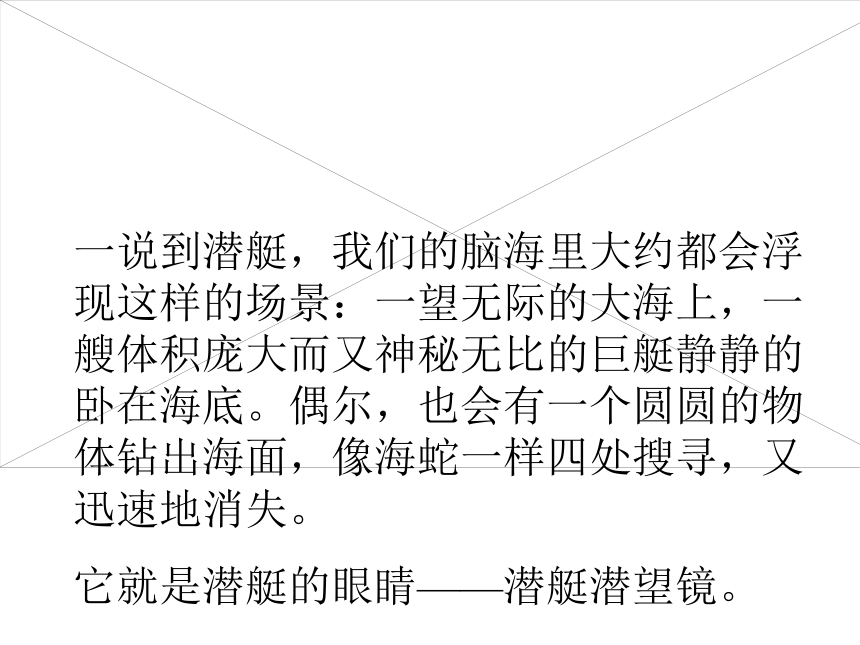

课件20张PPT。一说到潜艇，我们的脑海里大约都会浮现这样的场景：一望无际的大海上，一艘体积庞大而又神秘无比的巨艇静静的卧在海底。偶尔，也会有一个圆圆的物体钻出海面，像海蛇一样四处搜寻，又迅速地消失。
它就是潜艇的眼睛——潜艇潜望镜。
潜望镜是如何工作的呢?

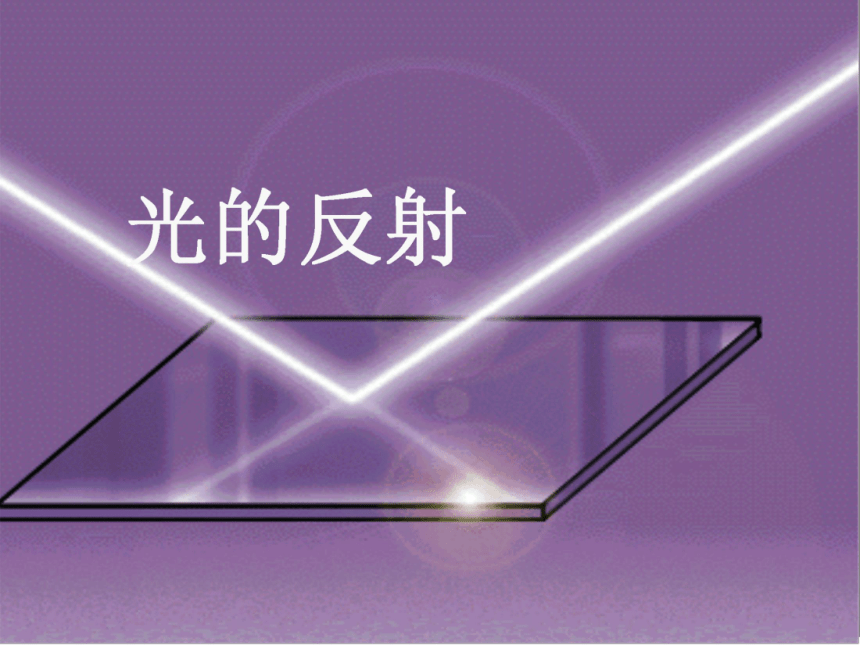

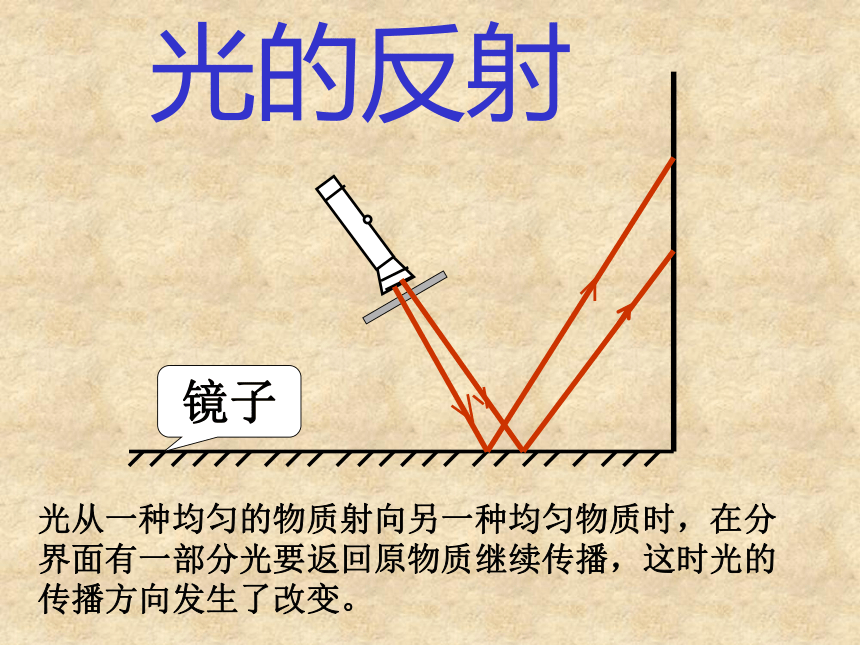

光在空气中传播镜子光的反射光从一种均匀的物质射向另一种均匀物质时，在分界面有一部分光要返回原物质继续传播，这时光的传播方向发生了改变。 BOAN（（

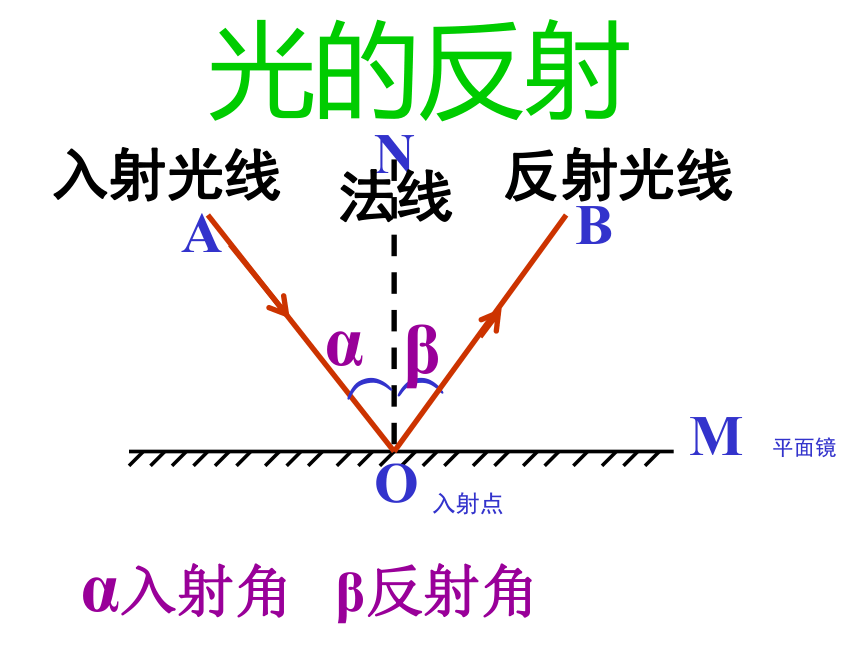

αβ光的反射入射光线法线反射光线M 平面镜入射点α入射角 β反射角BOAN（（

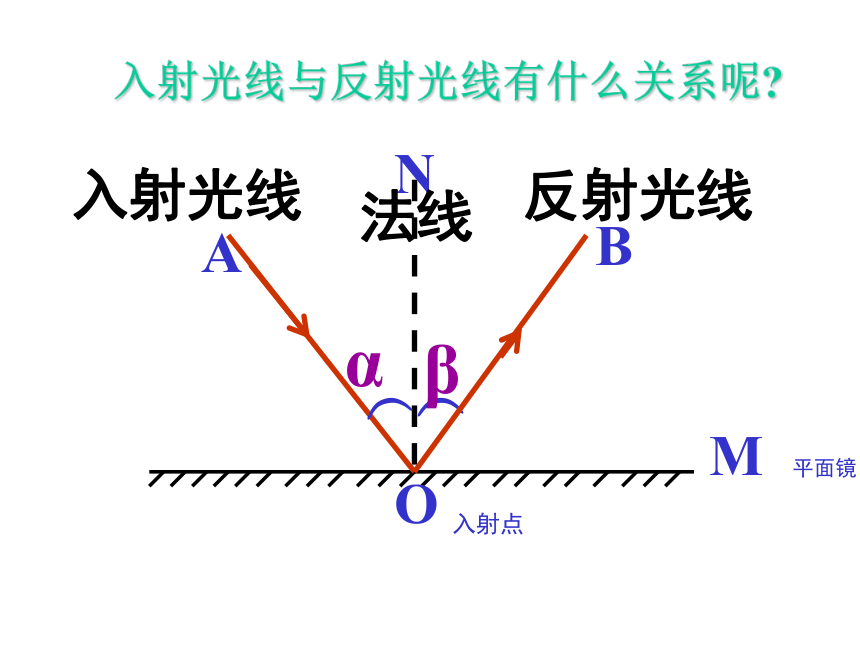

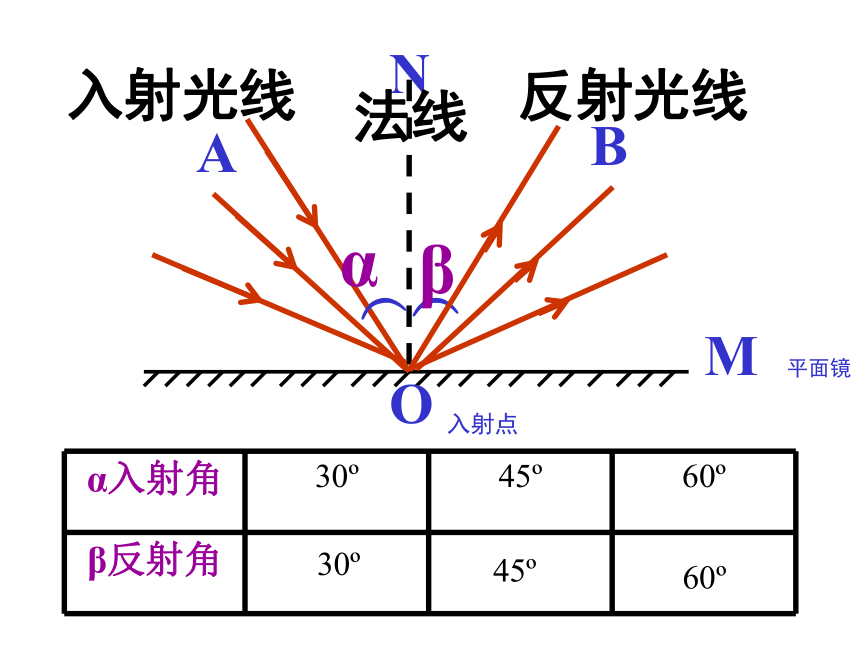

αβ入射光线法线反射光线M 平面镜入射点入射光线与反射光线有什么关系呢?30o45o60oBOAN（（

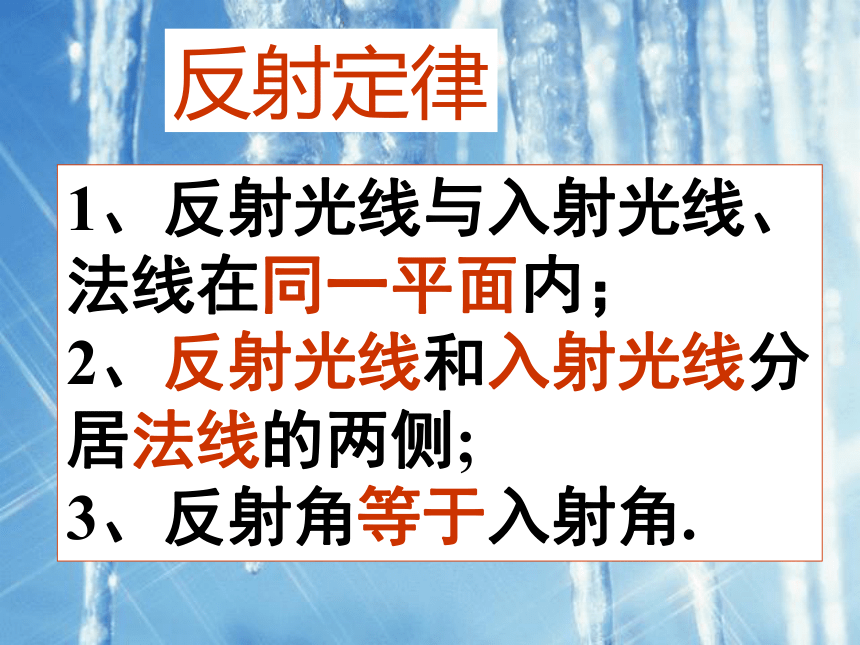

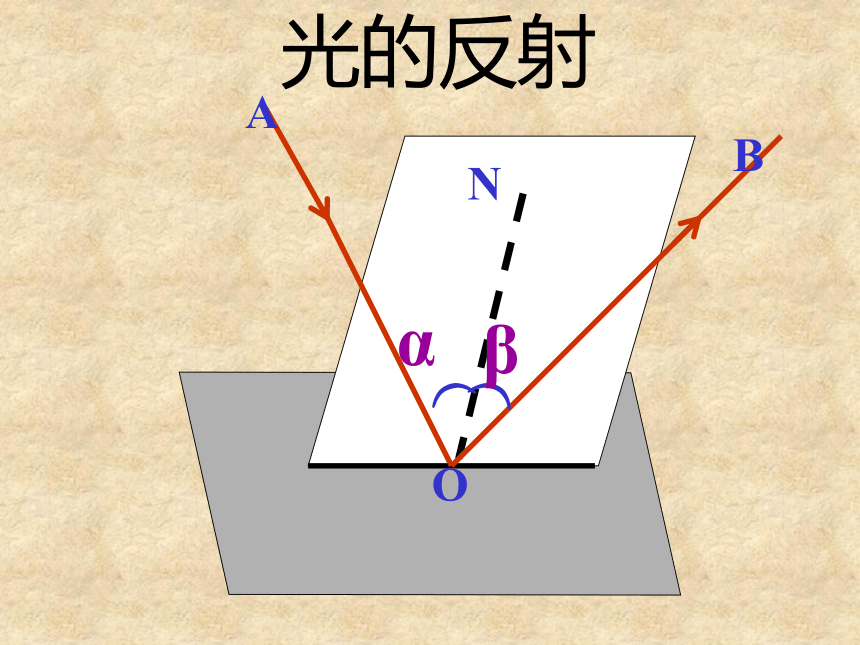

αβ入射光线法线反射光线M 平面镜入射点BOAN）（βα光的反射反射定律1、反射光线与入射光线、
法线在同一平面内；
2、反射光线和入射光线分
居法线的两侧;
3、反射角等于入射角.光的反射光的反射应用 潜望镜练习1：（1）中画出反射光线；（2）中画出入射光线
（3）中画出镜面。步骤：1、先在反射面上标出入射点O。
2、过入射点画出反射面的垂直线ON，即法线。
3、根据光的反射定律，反射角等于入射角画出反射光线。
4、标出角度和字母。讨论：一束太阳光斜射到平面镜的表面，平面镜的另一侧可看到耀眼的光亮，为什么？镜面反射入射光线是平行光线，反射光线也是平行光线。也就是说入射光线朝一个方向入射，反射光线也向一个方向传播漫 反 射入射光线是平行光线，反射光线却向各个不同的方向传播。讨论：一束太阳光斜射到粗糙的木板表面，则无论从哪个方向观察，都看不到耀眼的亮光，为什么？练习2：1、电影银幕为什么要用粗布做？能够从不同角度看到本身不发光的物体是因为光在物体表面发生 的缘故。有时黑板反光，教室里的某些同学看不清黑板上的某些字，这是因为光在黑板表面发生 的缘故。漫反射镜面反射练习4：1、有一束光线与镜面的夹角为25°，则反射光线与入射光线的夹角是 。若入射光线与镜面的夹角从25°增大到90°，则反射角从 变化到 。2、一束光线与水平面的夹角成30°角射来，为了使反射光线水平行进，则需把平面镜放到与水平面成多大的角度的方向上？
