第五节 光的反射和折射[下学期]

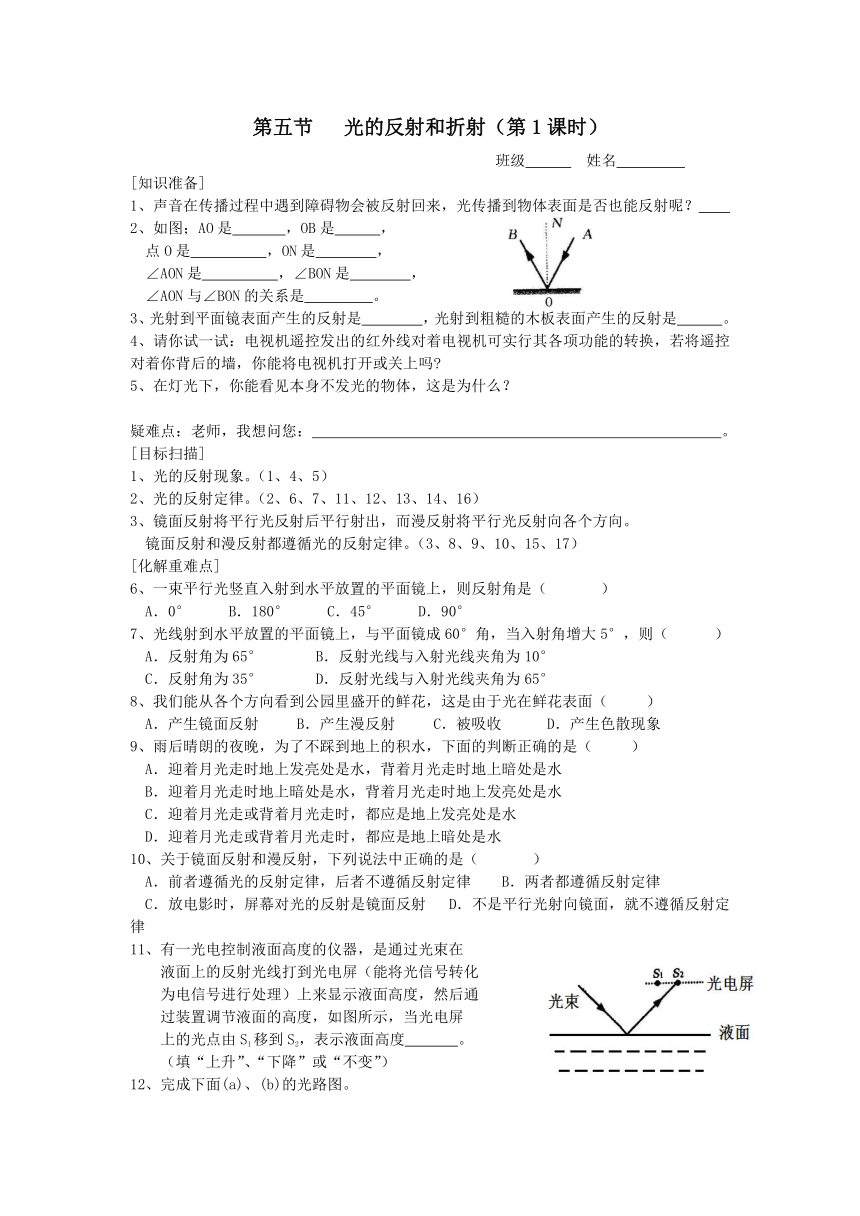

第五节 光的反射和折射（第1课时）
班级 姓名
[知识准备]
1、声音在传播过程中遇到障碍物会被反射回来，光传播到物体表面是否也能反射呢？
2、如图；AO是 ，OB是 ，
点O是 ，ON是 ，
∠AON是 ，∠BON是 ，
∠AON与∠BON的关系是 。
3、光射到平面镜表面产生的反射是 ，光射到粗糙的木板表面产生的反射是 。
4、请你试一试：电视机遥控发出的红外线对着电视机可实行其各项功能的转换，若将遥控对着你背后的墙，你能将电视机打开或关上吗
5、在灯光下，你能看见本身不发光的物体，这是为什么？
疑难点：老师，我想问您： 。
[目标扫描]
1、光的反射现象。（1、4、5）
2、光的反射定律。（2、6、7、11、12、13、14、16）
3、镜面反射将平行光反射后平行射出，而漫反射将平行光反射向各个方向。
镜面反射和漫反射都遵循光的反射定律。（3、8、9、10、15、17）
[化解重难点]
6、一束平行光竖直入射到水平放置的平面镜上，则反射角是（ ）
A．0° B．180° C．45° D．90°
7、光线射到水平放置的平面镜上，与平面镜成60°角，当入射角增大5°，则（ ）
A．反射角为65° B．反射光线与入射光线夹角为10°
C．反射角为35° D．反射光线与入射光线夹角为65°
8、我们能从各个方向看到公园里盛开的鲜花，这是由于光在鲜花表面（ ）
A．产生镜面反射 B．产生漫反射 C．被吸收 D．产生色散现象
9、雨后晴朗的夜晚，为了不踩到地上的积水，下面的判断正确的是（ ）
A．迎着月光走时地上发亮处是水，背着月光走时地上暗处是水
B．迎着月光走时地上暗处是水，背着月光走时地上发亮处是水
C．迎着月光走或背着月光走时，都应是地上发亮处是水
D．迎着月光走或背着月光走时，都应是地上暗处是水
10、关于镜面反射和漫反射，下列说法中正确的是（ ）
A．前者遵循光的反射定律，后者不遵循反射定律 B．两者都遵循反射定律
C．放电影时，屏幕对光的反射是镜面反射 D．不是平行光射向镜面，就不遵循反射定律
11、有一光电控制液面高度的仪器，是通过光束在
液面上的反射光线打到光电屏（能将光信号转化
为电信号进行处理）上来显示液面高度，然后通
过装置调节液面的高度，如图所示，当光电屏
上的光点由S1移到S2，表示液面高度 。
（填“上升”、“下降”或“不变”）

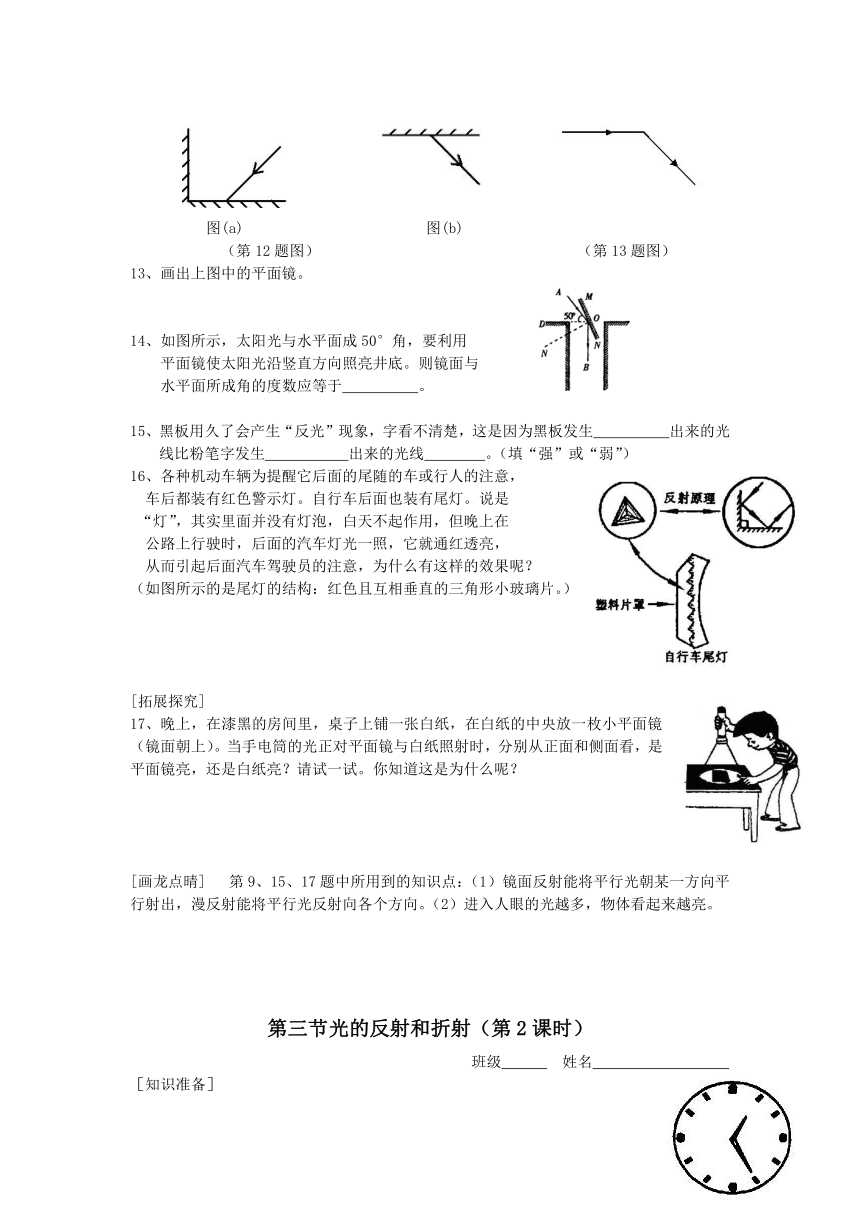

12、完成下面(a)、(b)的光路图。
图
图(a) 图(b)
（第12题图） （第13题图）
13、画出上图中的平面镜。
14、如图所示，太阳光与水平面成50°角，要利用
平面镜使太阳光沿竖直方向照亮井底。则镜面与
水平面所成角的度数应等于 。
15、黑板用久了会产生“反光”现象，字看不清楚，这是因为黑板发生 出来的光线比粉笔字发生 出来的光线 。（填“强”或“弱”）
16、各种机动车辆为提醒它后面的尾随的车或行人的注意，
车后都装有红色警示灯。自行车后面也装有尾灯。说是
“灯”，其实里面并没有灯泡，白天不起作用，但晚上在
公路上行驶时，后面的汽车灯光一照，它就通红透亮，
从而引起后面汽车驾驶员的注意，为什么有这样的效果呢？
（如图所示的是尾灯的结构：红色且互相垂直的三角形小玻璃片。）
[拓展探究]
17、晚上，在漆黑的房间里，桌子上铺一张白纸，在白纸的中央放一枚小平面镜（镜面朝上）。当手电筒的光正对平面镜与白纸照射时，分别从正面和侧面看，是平面镜亮，还是白纸亮？请试一试。你知道这是为什么呢？
[画龙点晴] 第9、15、17题中所用到的知识点：（1）镜面反射能将平行光朝某一方向平行射出，漫反射能将平行光反射向各个方向。（2）进入人眼的光越多，物体看起来越亮。
第3节 光的反射和折射（第2课时）
班级 姓名
［知识准备］

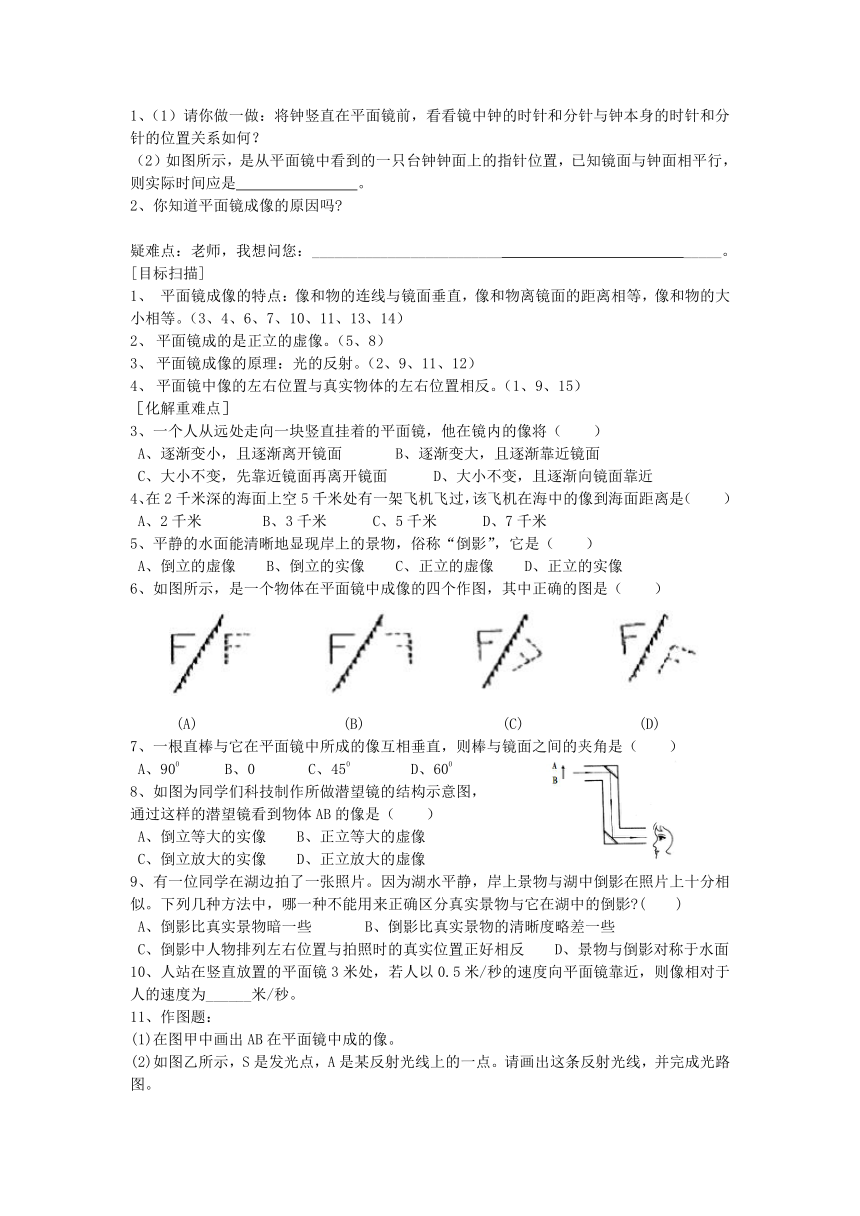

1、（1）请你做一做：将钟竖直在平面镜前，看看镜中钟的时针和分针与钟本身的时针和分针的位置关系如何？
（2）如图所示，是从平面镜中看到的一只台钟钟面上的指针位置，已知镜面与钟面相平行，则实际时间应是 。
2、你知道平面镜成像的原因吗
疑难点：老师，我想问您：_________________________ _____。
[目标扫描]
1、 平面镜成像的特点：像和物的连线与镜面垂直，像和物离镜面的距离相等，像和物的大小相等。（3、4、6、7、10、11、13、14）
2、 平面镜成的是正立的虚像。（5、8）
3、 平面镜成像的原理：光的反射。（2、9、11、12）
4、 平面镜中像的左右位置与真实物体的左右位置相反。（1、9、15）
［化解重难点］
3、一个人从远处走向一块竖直挂着的平面镜，他在镜内的像将（　　）
A、逐渐变小，且逐渐离开镜面 B、逐渐变大，且逐渐靠近镜面
C、大小不变，先靠近镜面再离开镜面 D、大小不变，且逐渐向镜面靠近
4、在2千米深的海面上空5千米处有一架飞机飞过，该飞机在海中的像到海面距离是（　　）
A、2千米　　　　B、3千米　　　C、5千米　　　D、7千米
5、平静的水面能清晰地显现岸上的景物，俗称“倒影”，它是（　　）
A、倒立的虚像　　B、倒立的实像　　C、正立的虚像　　D、正立的实像
6、如图所示，是一个物体在平面镜中成像的四个作图，其中正确的图是（　　）
(A) (B) (C) (D)
7、一根直棒与它在平面镜中所成的像互相垂直，则棒与镜面之间的夹角是（　　）
A、900　 B、0 　C、450　 　　D、600
8、如图为同学们科技制作所做潜望镜的结构示意图，
通过这样的潜望镜看到物体AB的像是（　　）
A、倒立等大的实像　　B、正立等大的虚像
C、倒立放大的实像　　D、正立放大的虚像
9、有一位同学在湖边拍了一张照片。因为湖水平静，岸上景物与湖中倒影在照片上十分相似。下列几种方法中，哪一种不能用来正确区分真实景物与它在湖中的倒影 ( )
A、倒影比真实景物暗一些 B、倒影比真实景物的清晰度略差一些
C、倒影中人物排列左右位置与拍照时的真实位置正好相反 D、景物与倒影对称于水面
10、人站在竖直放置的平面镜3米处，若人以0.5米/秒的速度向平面镜靠近，则像相对于人的速度为______米/秒。
11、作图题：
(1)在图甲中画出AB在平面镜中成的像。
(2)如图乙所示，S是发光点，A是某反射光线上的一点。请画出这条反射光线，并完成光路图。
(3)如图丙，在平面镜上方有一发光体AB，人眼在P处，那么至少在平面镜上遮住哪一部分，人眼就看不见发光体AB的像了。
图甲　　　　　 　图乙　　　　　　　 　图丙
12、如图所示，在一面平面镜前有一发光点A，人眼处在图中O点处，这个人能看见A在平面镜里所成的像吗？请作图说明。
（第12题图） （第13题图）
13、如上图所示，平面镜前有一发光点S，S1是它在镜中所成的像，当平面镜转动一个角度后，像的位置为S2。试作出平面镜的新位置。
14、张医生要为同学检查视力，按要求眼睛与视力表的距离应保持5米，可校医务室的房间长只有3米，你能利用光学知识帮助张医生解决这一问题吗？
［拓展探究］
15、镜中的像和实物是左右相反的，这个颠倒的世界有时会给人带来许多不方便，能否想办法克服这个缺点呢？
其实方法很简单，既然一面镜子能把世界填倒，如果把颠倒了的世界再颠倒一次，世界是不是恢复了呢？这有点像数学中的“负负为正”的道理。
因此，我们可以自己做这样一面镜子：用胶布把两面镜子粘合一起，并让它像一本书那样能自由开合。这种镜子叫偶镜，把这面镜子立在桌上，打开后成互相垂直的形状，这时如果你取一张报纸或放一只闹钟在偶镜前，你发现了什么？
［画龙点睛］
物体在平面镜中成像的原理是光的反射，人认为进入眼睛的反射光线都从像点发出，也即所有反射光线的反向延长线都经过像点。
第五节　　光的反射和折射（第3课时）
班级 姓名
［知识准备］
1、 将一根筷子斜放入装有水的杯子里，从上面往下看，筷子发生了什么变化？
2、 空杯底放一枚硬币，移动杯子，使眼睛看不见硬币，保持此位置不变，慢慢向杯中倒水，随着水的升高，你是否能看见硬币？
3、 在盛满水的杯子里放一枚硬币，看上去杯底的硬币比实际深度深一些，还是浅一些？
疑难点：老师，我想问您： 。
［目标扫描］
1、光的折射现象。（1、2、3、4、7、8、13、17）
2、光的折射规律。（5、6、9、10、11、12、14、16）
3、在折射时，光路是可逆的。（15）
［化解重难点］
4、下列现象中，属于光的折射现象的是（　　）
A、太阳光穿过茂密的树叶间隙，在地面上形成圆形光斑 B、缸里盛满清水后，看上去缸底变浅了
C、人在路灯下行走，地面上会出现人的影子 D、人站在河边，可以看见天空的云彩在水中飘动
5、光从空气斜射入玻璃中，下列说法错误的是（　　）
A、光的速度减小了　　牙 B、在空气与玻璃的分界面上，反射和折射同时发生
C、折射角一定小于入射角　　D、光的传播方向不一定会改变
6、人在水面看到水中的一条鱼P，如图四条光路中正确的是（　　）
A、PO1Q　　　　B、PO2Q　　
C、PO3Q　　　　D、PO4Q
7、潜水员看斜插入水中的一根木桩的水上部分，其中正确的是（　　）
8、把一块玻璃砖放在书上，透过玻璃砖看书上的字，则（　　）
A、看到的是比字的位置升高了的虚像
B、看到的是比字的位置升高了的实像
C、看到的是比字的位置降低了的实像
D、看到的是比字的位置降低了的虚像
9、如图所示，一束方向不变的光线从右斜射向水面，这时的反射角
是β，折射角是γ。若把水槽的左端稍垫高一些，待水面重新恢复
平静时，反射角是β1，折射角是γ1，那么（　　）　
A、β1＝β、γ1＝γ　　　B、β1＜β、γ1＞γ　　　　
C、β1＜β、γ1＜γ　　　D、β1＞β、γ1＞γ
10、如图所示，人眼在A处看见河里B处有一条鱼，若有一个人从A处用一根鱼叉
叉鱼，应对着哪一点掷出？（　　）若从A处射出一束激光，使激光能照射到鱼身上，
则激光应对哪一点射出？（　　）
A、B点　　 　B、B点上方　　　
C、B点下方　　　D、B点左方或右方
11、一束光线斜射入到两种透明物质的界面上，光线与界面的夹角为200，反射光线与折射光线恰好垂直，则入射角和折射角分别是（　　）
A、200、200　　　　B、200、700　　　　 C、700、200　　　　D、700、700
12、有一束光线由空气斜射入水中，入射角逐渐增大，则折射角（　　）
A、逐渐减小　　　　　　　　　　B、不变　　
C、逐渐增大，但总小于入射角　　D、逐渐增大，可能大于入射角。
13、如下图所示，将一块厚玻璃放在一支铅笔上，看上去铅笔似乎被分成了三段
，这是光的 现象。
（第13题图） （第14题图）
14、如上图所示，一束光在空气和玻璃两种介质面上发生了反射和折射，请判断： 是入射光线，玻璃在 。
15、在折射现象中，光路是 。根据这个道理，如果光从其他介质斜射入空气中，则折射角 入射角。
16、一束光线以与玻璃块上界面成450角的方向入射，
请画出光从下界面出来时的大致出射方面。
［拓展探究］
17、你看见过海市蜃楼吗？当海市出现时，海面上会突然出现一片从没见过的岛屿、城市、楼阁……过一会儿，海市越来越淡，转眼间，天青海碧，什么也不见了。你知道这是怎么回事吗？
［画龙点睛］
在画折射光线时，可先作一条入射光线的延长线，再看看，是应向法线靠近，还是远离法线。
第五节 光的反射和折射（第1课时）：1、能 2、入射光线 反射光线 入射点 法线 入射角 反射角 相等 3、镜面反射 漫反射 4、（1）能，说明光射到墙表面能产生反射
5、灯光射到物体表面被反射的缘故 6-10 ACBAB 11、下降 12-13、略 14、70° 15、镜面反射 漫反射 强 16、平行入射，平行反射 17、从正面看，平面镜比较亮；从侧面看，白纸比较亮
第五节 光的反射和折射（第2课时）：1、（1）左右相反 （2）10时35分 2、光的反射
3-9 DCCCCBD 10、1 11-13、略 14、能，只要在挂视力表的对面墙上挂上一块平面镜，检查视力的同学站在与视力表相距2米的位置上，并通过平面镜看视力表
第五节 光的反射和折射（第3课时）：1、筷子的水下部分向上折 2、能 3、浅一些
4-9 BDBBAA 10、C A 11、C 12、C 13、折射 14、CO NNˊ的右方 15、可逆 大于
16、略 17、海水的蒸发使海面的空气温度低，密度大，而高空的空气温暖且稀薄。远处物体反射的太阳光在射向空气的过程中，由于空气冷热、疏密发生变化而折射，逐渐变曲，进入观察者眼中，人们逆着光线看去，就看见“海市蜃楼”
