光的反射和折射（2）[下学期]

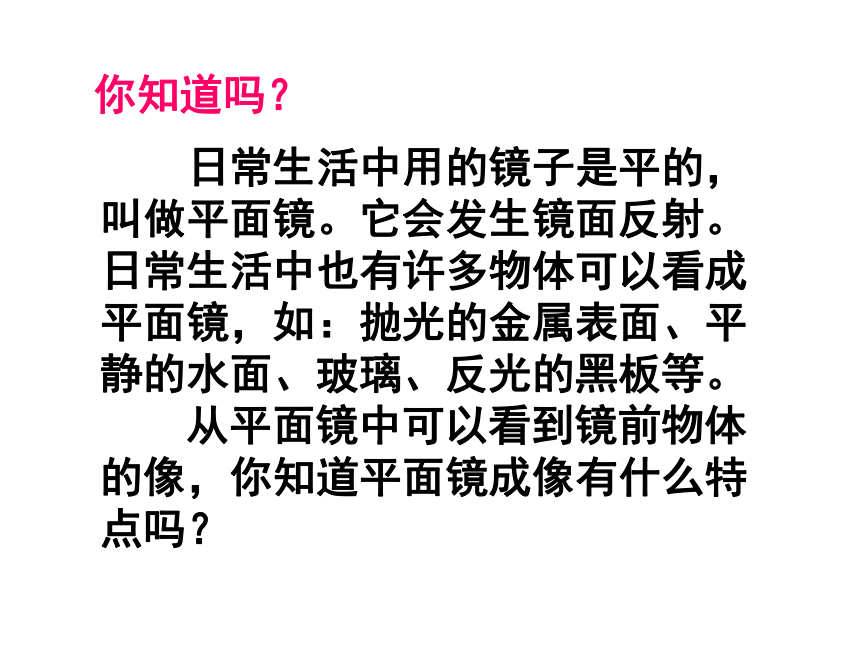

课件17张PPT。平面镜你知道吗？　　日常生活中用的镜子是平的，叫做平面镜。它会发生镜面反射。 日常生活中也有许多物体可以看成平面镜，如：抛光的金属表面、平静的水面、玻璃、反光的黑板等。

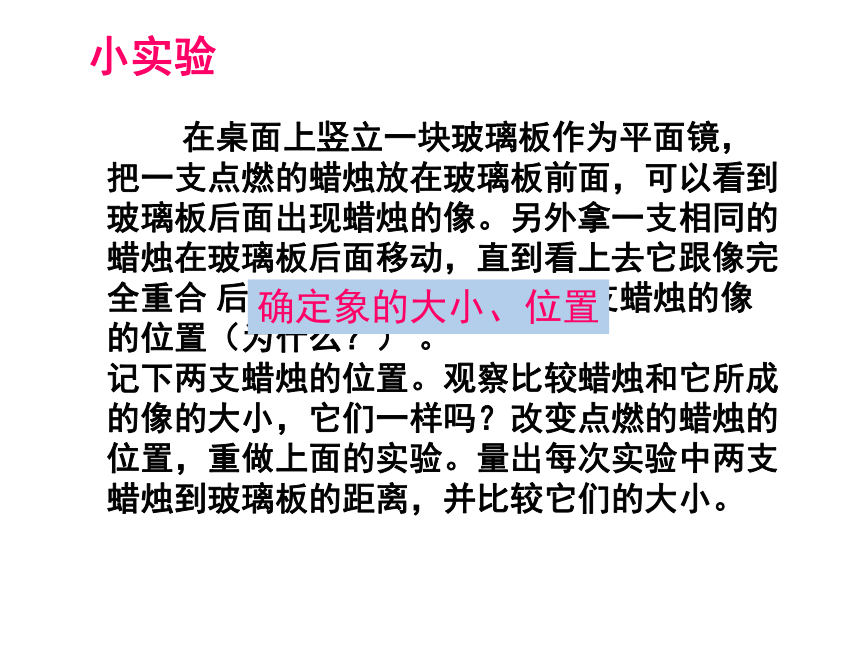

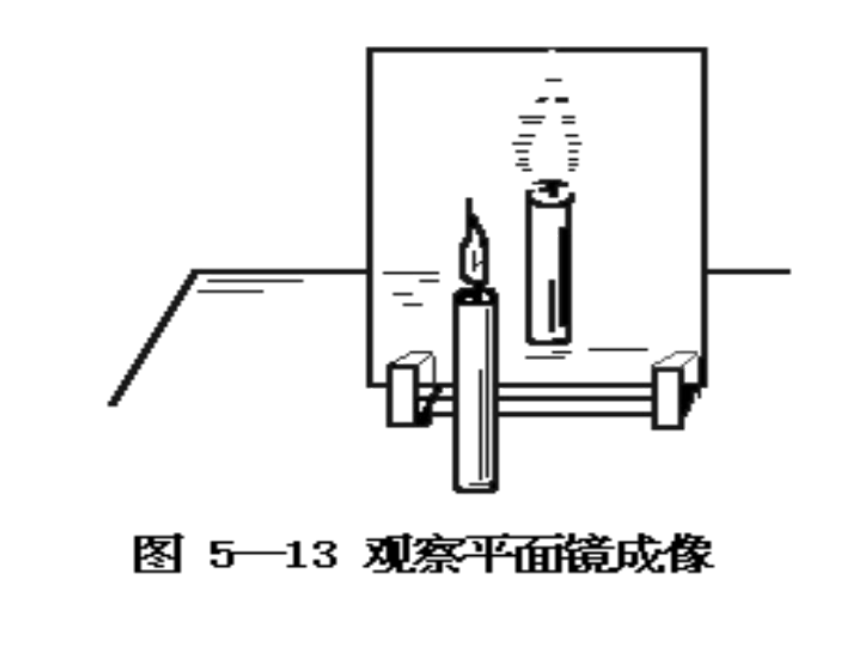

从平面镜中可以看到镜前物体的像，你知道平面镜成像有什么特点吗？小实验 在桌面上竖立一块玻璃板作为平面镜，把一支点燃的蜡烛放在玻璃板前面，可以看到玻璃板后面出现蜡烛的像。另外拿一支相同的蜡烛在玻璃板后面移动，直到看上去它跟像完全重合 后一支蜡烛的位置就是前支蜡烛的像的位置（为什么？） 。

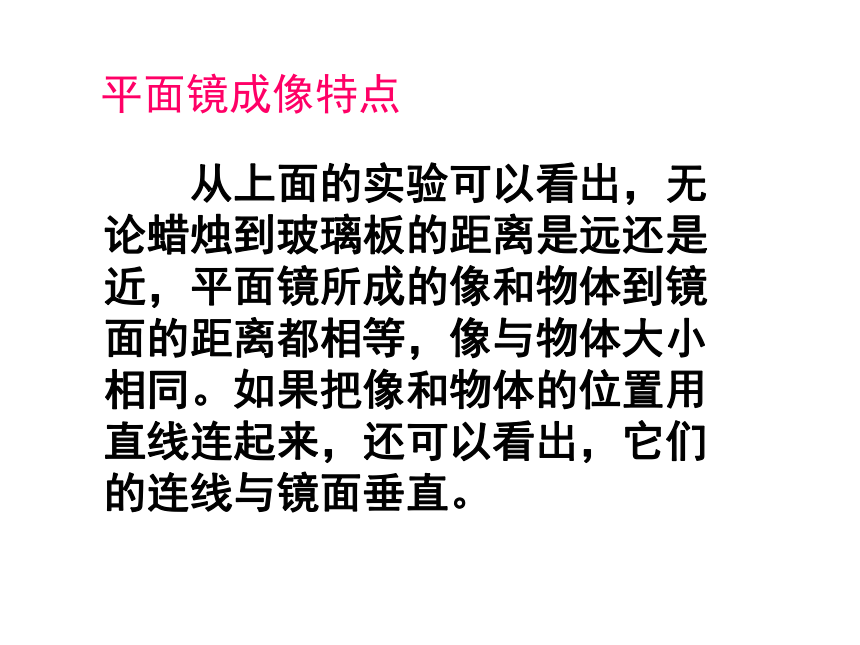

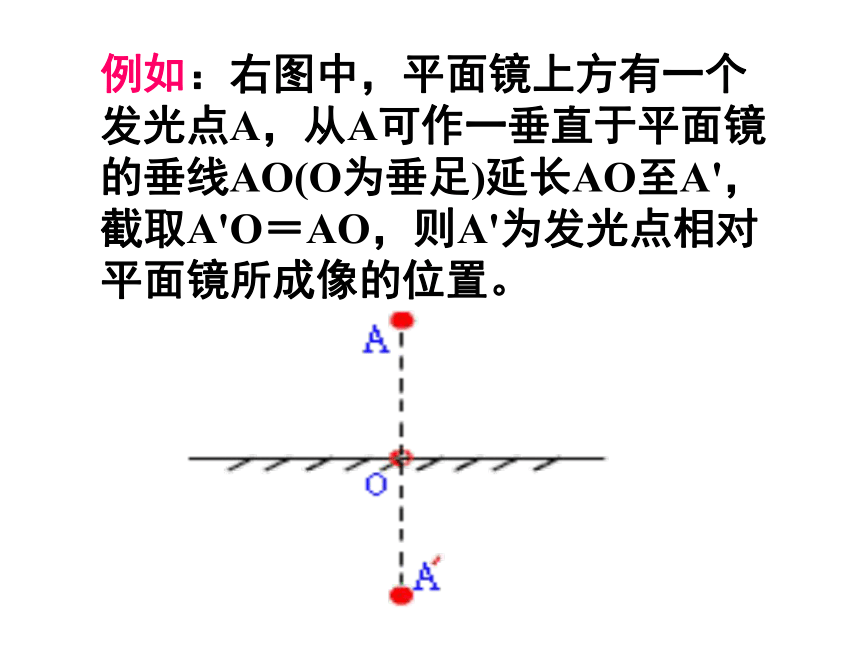

记下两支蜡烛的位置。观察比较蜡烛和它所成的像的大小，它们一样吗？改变点燃的蜡烛的位置，重做上面的实验。量出每次实验中两支蜡烛到玻璃板的距离，并比较它们的大小。确定象的大小、位置平面镜成像特点 　　从上面的实验可以看出，无论蜡烛到玻璃板的距离是远还是近，平面镜所成的像和物体到镜面的距离都相等，像与物体大小相同。如果把像和物体的位置用直线连起来，还可以看出，它们的连线与镜面垂直。例如：右图中，平面镜上方有一个发光点A，从A可作一垂直于平面镜的垂线AO(O为垂足)延长AO至A'，截取A'O＝AO，则A'为发光点相对平面镜所成像的位置。 　　利用光的反射定律可以说明平面镜成像的原理。如图所示，镜前烛焰上的点S射向平面镜的光线，经平面镜反射后进入眼睛，看起来就觉得这些光线好像是从它们在镜后延长线的交点S1射来的(图甲），跟S1处真有一光源时产生的感觉一样(图乙）．S1就是S点在镜中的像。但是镜子后面实际上并没有这个发出光线的点，所以S1叫虚像。物体上的每个点在镜子里都有一个像点，所有的像点就组成整个物体的虚像。甲乙1、下图（1）表示入射光线A和它的反射光线B的一部分，使用刻度尺和作图法画出平面镜的位置。3、画出图（3）中三角形ABC在平面镜MN中的象4、在图（4）中画出一个点光源S发射出的
一条光线，被平面镜MN发射且通过点P的
一条发射光线的光路。.5、如图（5）所示光线是同一光源的两条光线的
发射光线，使用画图的方法确定发光点的位置。6、正常人的眼睛观察25厘米处的物体最清晰，
眼睛也不易疲劳，为了看清自己的面部的细微
部分，眼睛距平面镜的距离为 。
7、在平面镜前10厘米处点燃一只蜡烛，镜里
能成象，当蜡烛后退10厘米时，镜中象的大小
和位置是（ ）
A.象变小，距蜡烛20厘米；
B.象不变，距镜20厘米；
C.象变大，距蜡烛40厘米；
D.象不变，距蜡烛40厘米。B12.5厘米8、中秋节晚上，小名坐在自家门前赏月，发现前面有个池塘，塘中一轮明月，如果已知池中水中的深度为2米，月球到水面的距离为3.8×105千米，则小名看到月球在池中的象，这属于 成象，象到水面的距离为 米3.8×108发射　　平静的水面，抛光的金属平面，都具有平面镜的作用，能形成清晰的像。在古代没有玻璃镜子的时候，贵族妇女就是对着铜镜梳妆打扮的(图５－１５)，
我国大约在四千多
年前夏王朝时代就
有了铜镜。战国时
代铜镜非常盛行，
制作精美，在出士
文物中时有发现。 例如：湖面、河边能看到岸边的美丽的倒影。都是平面镜成像的现象。　　平面镜不但用于生活中，还用于其他方面。
练功房里演员用平面镜来观察自己的姿势。
牙科医生用小平面镜来观察患者牙齿不易
看到的部分。平面镜的应用　　平面镜还用来制作潜望镜。照图那样在管子的上、下拐角处各安装一个平面镜，两块平面镜互相平行，都跟水平方向成４５°角，这样就做成了最简单的潜望镜。
　　潜水艇下潜后，艇内人员就是用潜望镜来观察水面上情况的(图５－１８)。当然，他们使用的潜望镜比我们讲的简单潜望镜要复杂得多。
