电流的测量[上学期]

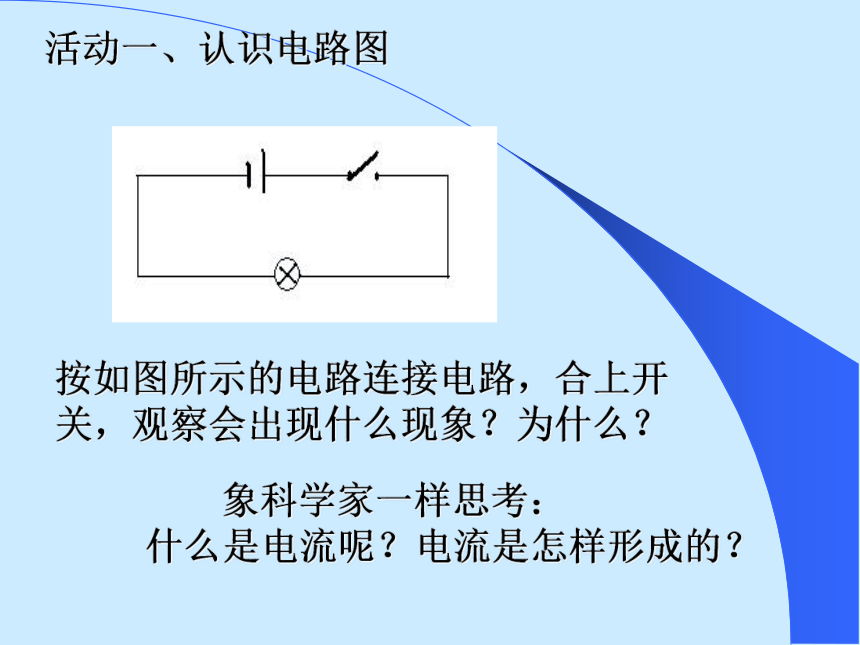

课件18张PPT。千秋外国语学校 曾勇4.2 电流的测量按如图所示的电路连接电路，合上开关，观察会出现什么现象？为什么？象科学家一样思考：

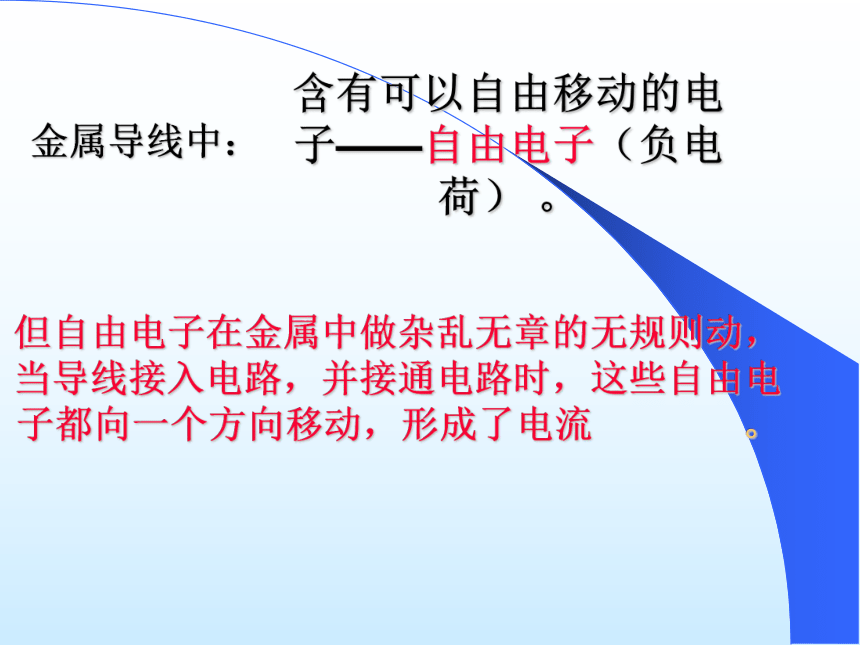

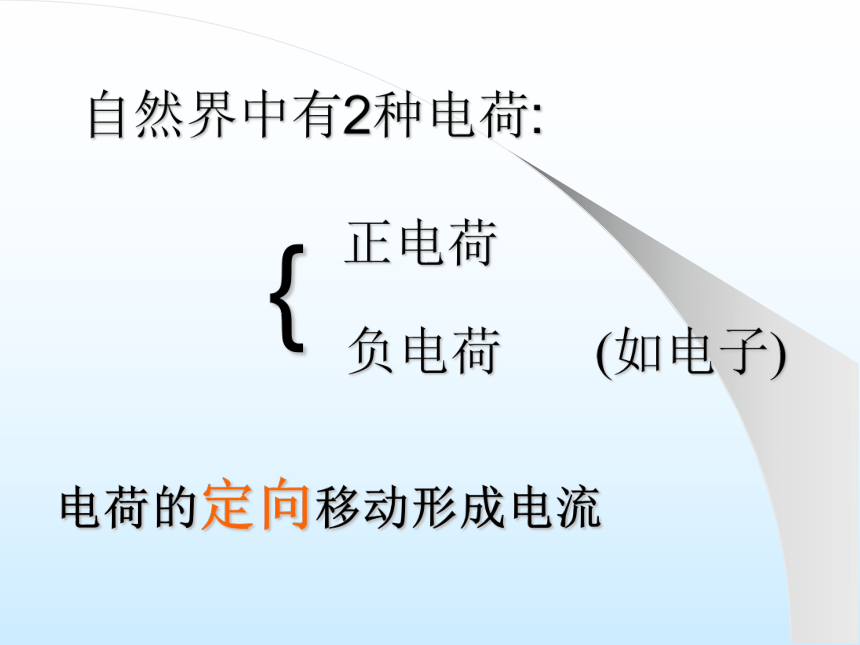

什么是电流呢？电流是怎样形成的？活动一、认识电路图 正电荷负电荷 (如电子) { 自然界中有2种电荷:电荷的定向移动形成电流金属导线中：含有可以自由移动的电子——自由电子（负电荷） 。但自由电子在金属中做杂乱无章的无规则动，
当导线接入电路，并接通电路时，这些自由电子都向一个方向移动，形成了电流 。 +
+
+
+
+-
--

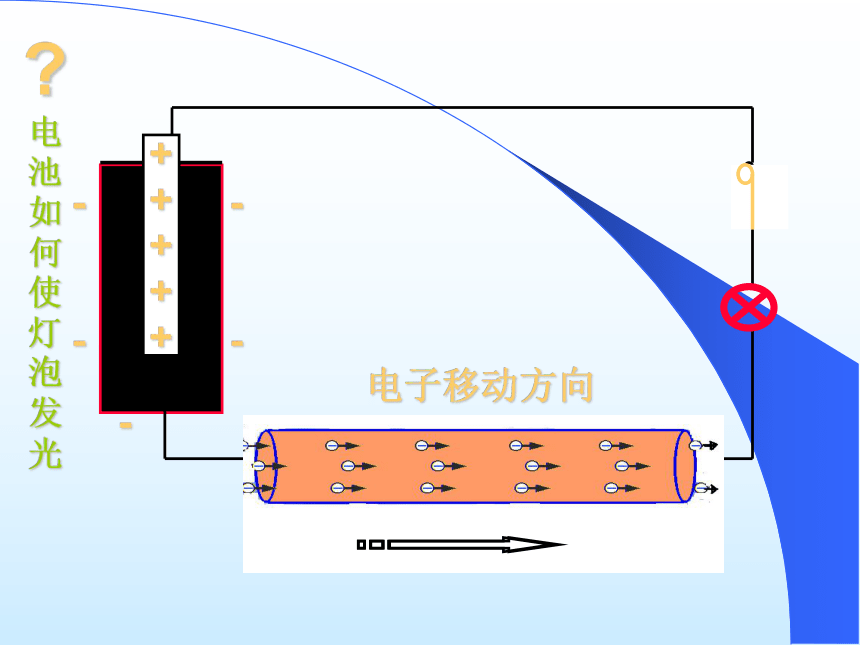

--电子移动方向?
电
池
如
何
使
灯
泡
发
光
（一）电流 电流的方向与电子的移动方向正好相反科学上规定：

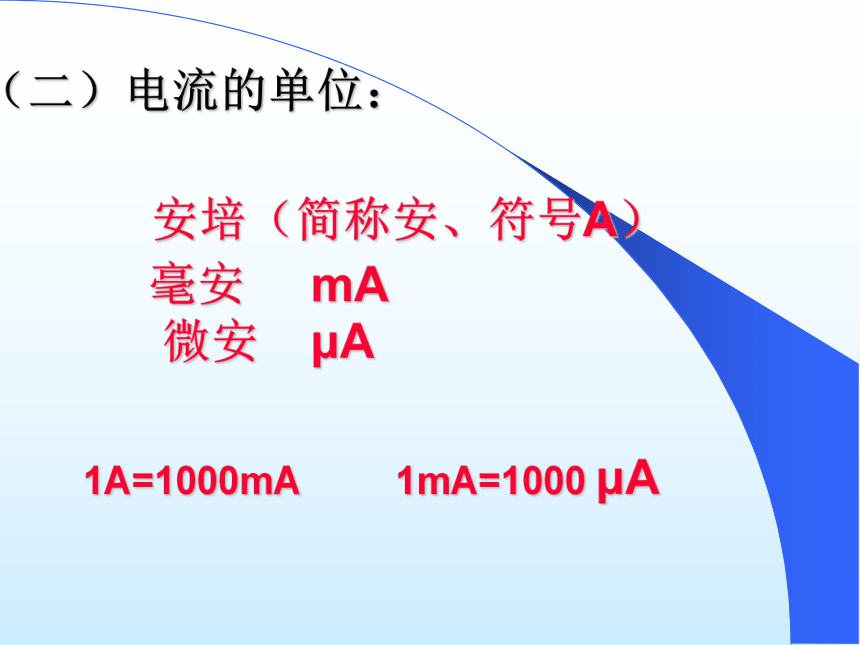

正电荷移动的方向为电流方向金属导体中的电流：自由 电子的定向移动（二）电流的单位：安培（简称安、符号A）毫安 mA
微安 μA1A=1000mA 1mA=1000 μA让我们再次闭合开关观察小灯泡的亮度；然后将两节干电池接入电路，合上开关比较两次小灯泡的亮度。我们用电流强度表示电流大小，电流强度的符号I（三）电流的测量:电流表1.观察电流表的外部结构（3）量程（2）“+”、“-”接线柱（1）刻度盘I=1.2AI=0.52A电流表的使用说明电流表内部构造比较 精密，使用不当很容易 损坏电流表。2.电流表必须串联在被测电路中 3.电流从电流表的“+”接线柱流进，“—”接线柱流出 4.绝对不允许不经过用电器而把电流表直接连到电源两极 5.使用前检查指针是否指零 1.正确选择量程 如何用电流表测通过电路中的电流？ + -- + + 动手试一试：要求：1.先按图所示 测出电流。
2.再测电源是2节干电池时的电流。再 见
