电流的测量[上学期]

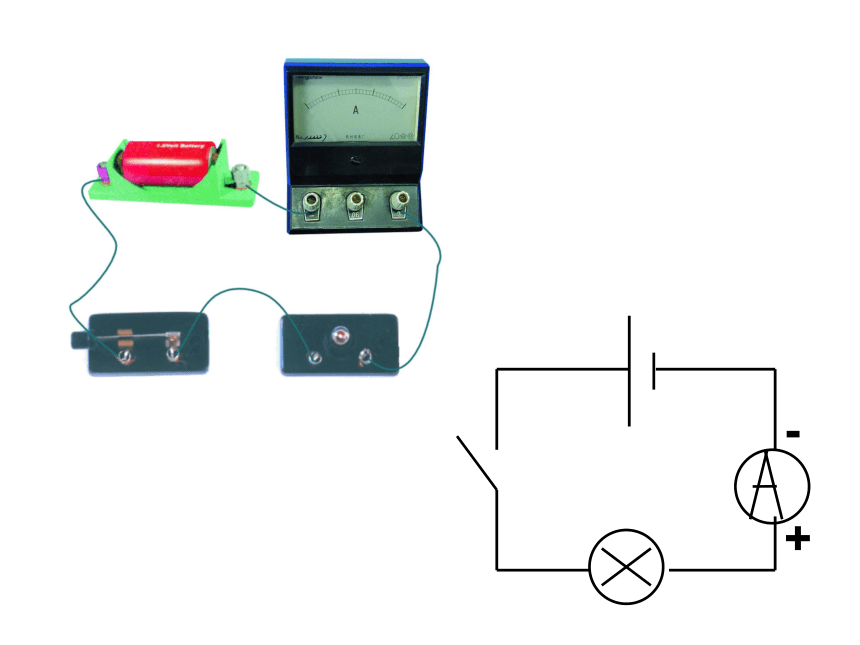

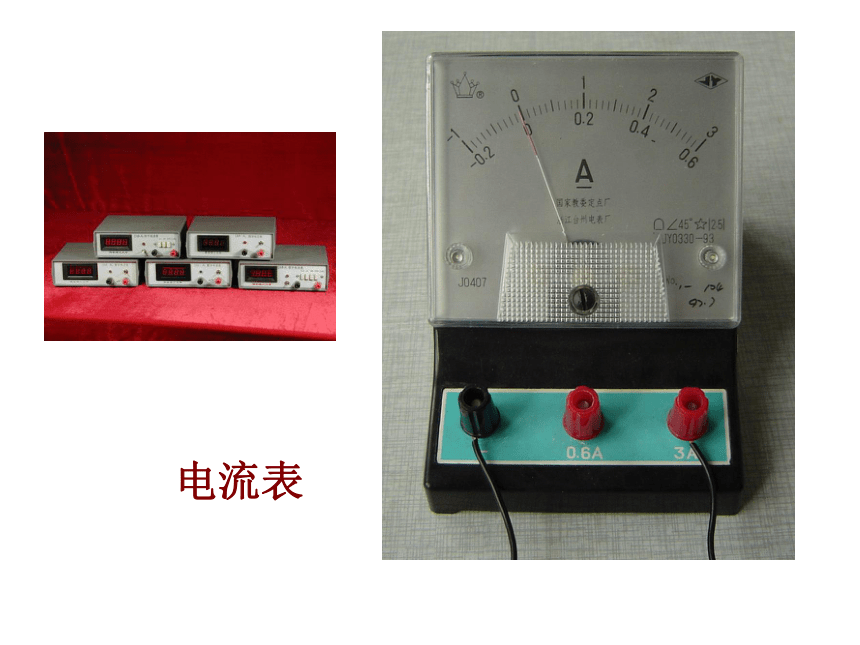

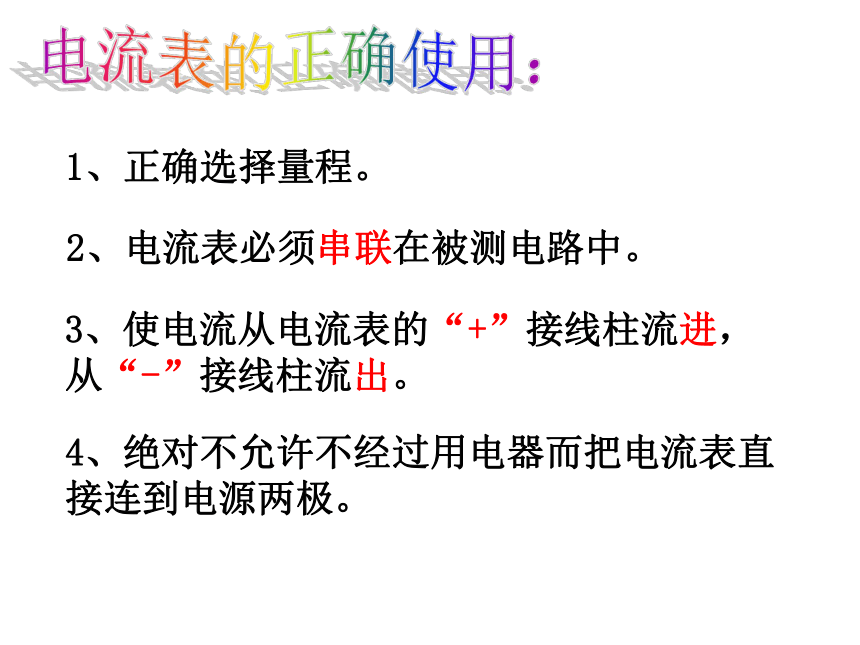

课件11张PPT。电流的测量第2节电荷的种类及相互作用电流的形成及方向电流的测量电池金属导体电流表电流表的正确使用：1、正确选择量程。2、电流表必须串联在被测电路中。3、使电流从电流表的“+”接线柱流进，从“-”接线柱流出。4、绝对不允许不经过用电器而把电流表直接连到电源两极。+-试试看：读数为______A读数为______A0.521.2动动手：两灯串联，电流表测L2的电流。两灯并联，开关同时控制两灯，电流表测L1电流。两灯并联，开关控制L1，电流表测L2电流。两灯并联，开关同时控制两灯，电流表测总电流。+-L1L2返回干电池稀硫酸铜片锌片水果电池阅读：135页电池1、有两个带电小球a和b，已知a和b相互吸引，另有一小球c，与a靠近时相互吸引，则c与b靠近时（ ）
A.一定吸引 B.一定推斥
C.不吸引也不推斥 D.可能吸引，也可能推斥练一练：2、下列叙述错误的是（ ）
A.科学上把自由电荷移动的方向规定为电流方向 B.没有电源就没有电流
C.闭合电路中，电流从电源的正极流向负极 D.负电荷移动的方向与电流方向相反DA练一练：
3、如下图所示，假设导体甲和乙中分别有正电荷和负电荷在作定向移动，关于甲和乙导体中电流方向正确的是（ ）
A.都是从左到右 B.都是从右到左
C.甲从左到右，乙从右到左
D.甲从右到左，乙从左到右B4、上图是用电流表测电流的电路，试画出电路图，并指出电流表A1、A2、A3分别测量哪部分的电流。若它们的示数如下图所示，则I1=______安，I2=_______安，I3=________安。练一练：干路电流L1电流L2电流0.90.360.54
