高中物理人教版选修3-4第十二章第四节 波的衍射和干涉（共15张）

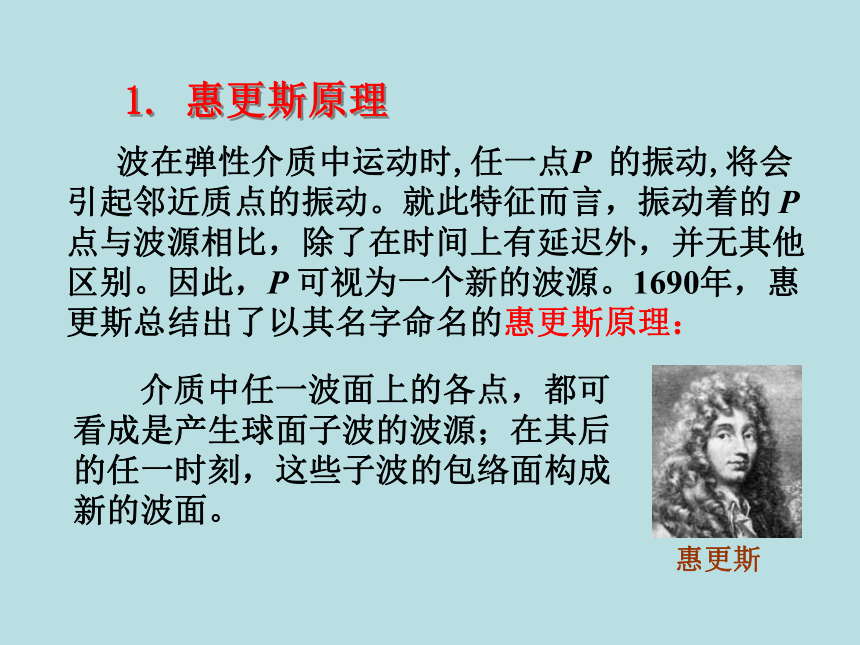

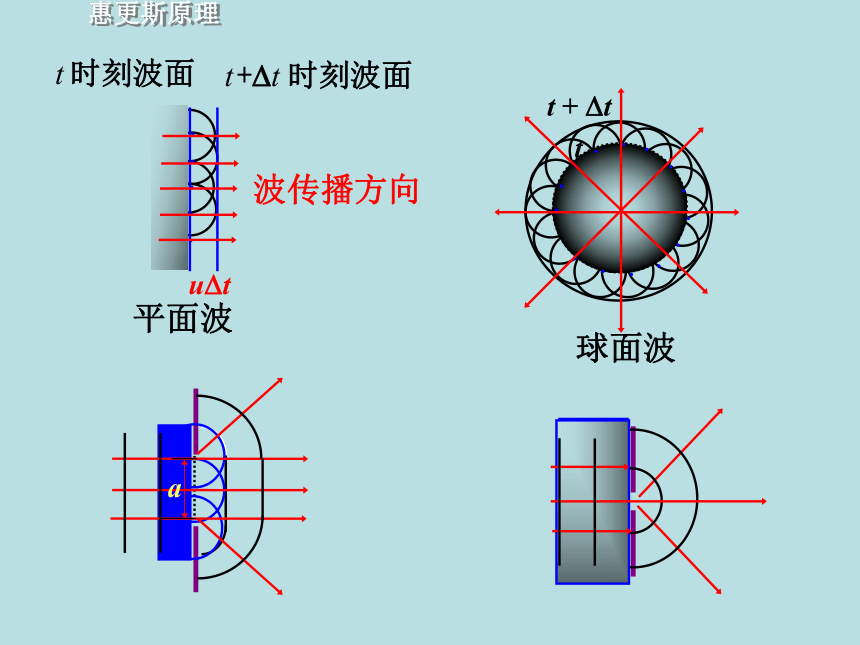

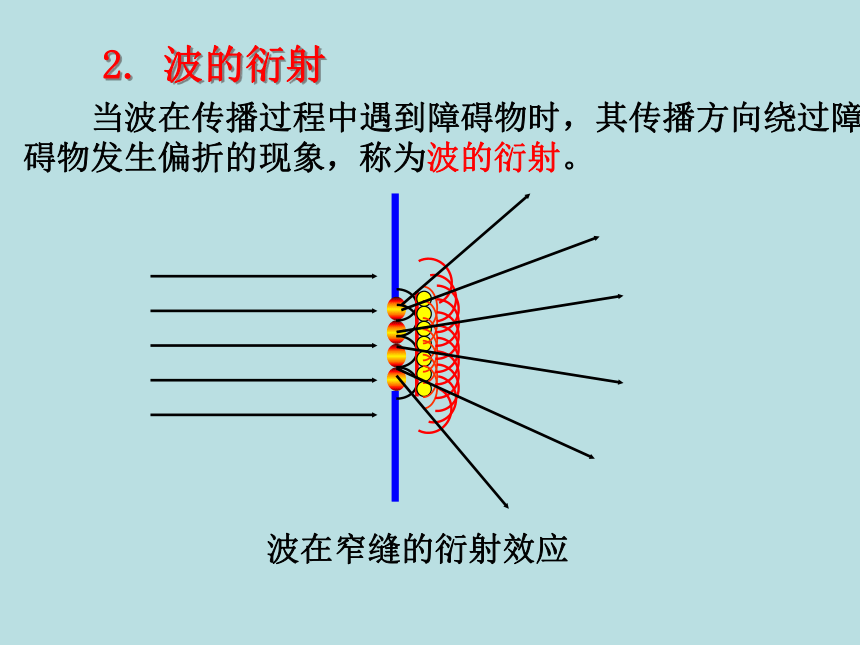

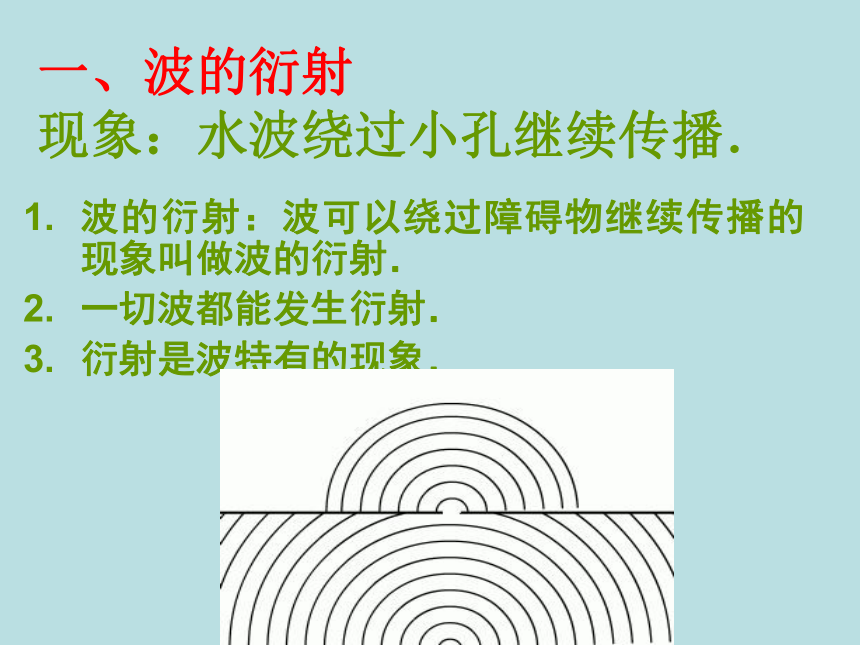

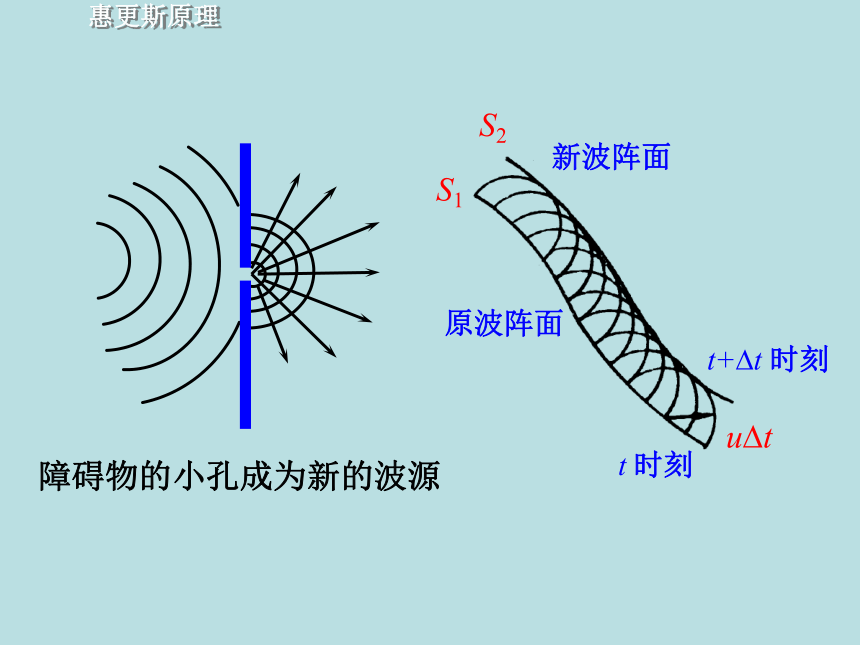

课件15张PPT。1. 惠更斯原理 波在弹性介质中运动时,任一点P 的振动,将会引起邻近质点的振动。就此特征而言，振动着的 P 点与波源相比，除了在时间上有延迟外，并无其他区别。因此，P 可视为一个新的波源。1690年，惠更斯总结出了以其名字命名的惠更斯原理： 介质中任一波面上的各点，都可看成是产生球面子波的波源；在其后的任一时刻，这些子波的包络面构成新的波面。惠更斯惠更斯原理障碍物的小孔成为新的波源原波阵面新波阵面S1S2t 时刻t+Dt 时刻uDtt +?t 时刻波面t 时刻波面惠更斯原理2. 波的衍射 当波在传播过程中遇到障碍物时，其传播方向绕过障碍物发生偏折的现象，称为波的衍射。 波在窄缝的衍射效应 一、波的衍射现象：水波绕过小孔继续传播． 波的衍射：波可以绕过障碍物继续传播的现象叫做波的衍射．
一切波都能发生衍射．

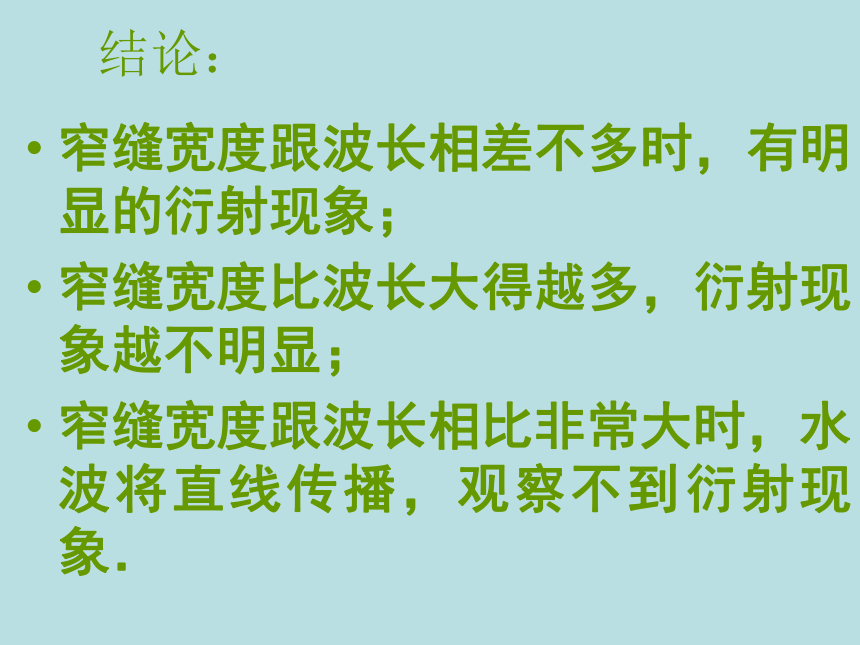

衍射是波特有的现象．二、发生明显衍射现象的条件 结论：窄缝宽度跟波长相差不多时，有明显的衍射现象；
窄缝宽度比波长大得越多，衍射现象越不明显；
窄缝宽度跟波长相比非常大时，水波将直线传播，观察不到衍射现象．发生明显衍射现象的条件： 只有缝、孔的宽度或障碍物的尺寸跟波长相差不多，或者比波长更小时，才能观察到明显的衍射现象．
注意：一切波都能发生衍射，而要发生明显的衍射现象须满足上述条件，当不满足上述条件时，衍射现象仍存在，只不过是衍射现象不明显，不易被我们观察到 例题：如图是观察水面波衍射的实验装置，AC和BD是两块挡板，AB是一个孔，O为波源，图中已画出波源所在区域波的传播情况，每两条相邻波纹（图中曲线）之间距离表示一个波长，则波经过孔之后的传播情况，下述描述正确的是（ ） A．此时能明显观察到波的衍射现象
B．挡板前波纹间距离相等
C．如果将孔AB扩大，有可能观察不到明显的衍射现象
D．如果孔的大小不变，使波源频率增大，能更明显地观察衍射现象 解析：由图可看出孔AB与波长相比小于一个波长，则A对.
介质及波源不变则不变，B对．
将孔变大，若孔的大小比较大则不能看到明显衍射现象，C对．
增大频率，更不容易看到衍射现象，D错.
所以，正确选项为A．B、C.一、用惠更斯原理解释衍射现象返回结束 波在传播过程中，遇到障碍物时其传播方向发生改变，绕过障碍物的边缘继续传播的现象。利用惠更斯原理可解释波的衍射、反射和折射等现象。1.波的衍射 波达到狭缝处，缝上各点都可看 作子波源，作出子波包络，得到新的 波前。在缝的边缘处，波的传播方向发生改变。当狭缝缩小，与波长相近时，衍射效果显著。衍射现象是波动特征之一。水波通过狭缝后的衍射图象。衍射：波传播过程中遇到障碍物而发生偏离原方向传播的现象
