认识简单机械第一课时[上学期]

课件32张PPT。 第3节

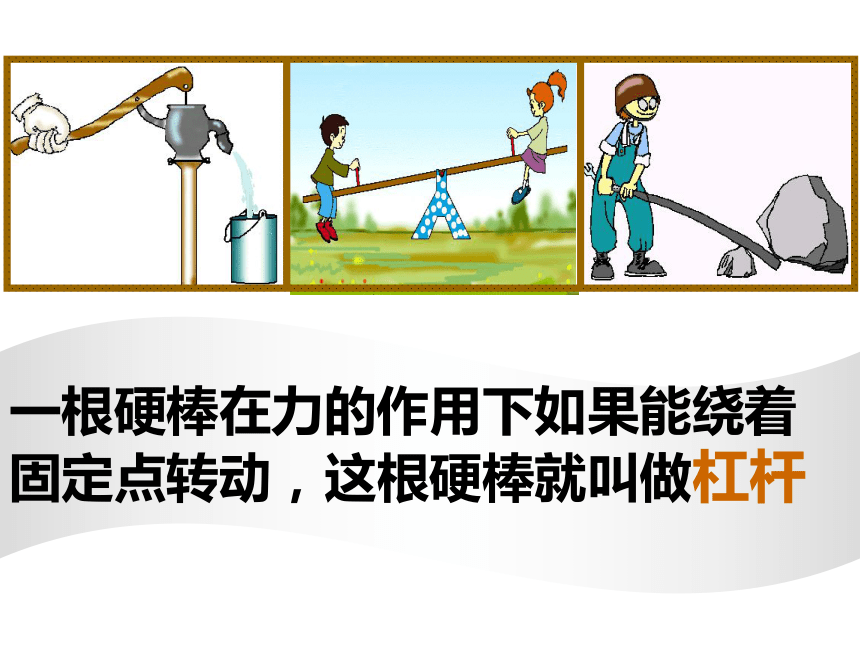

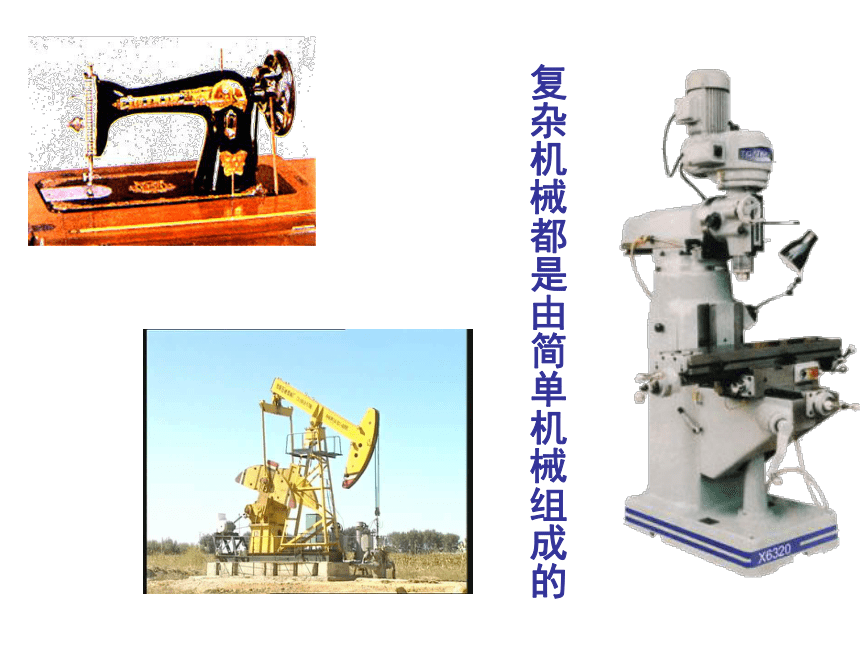

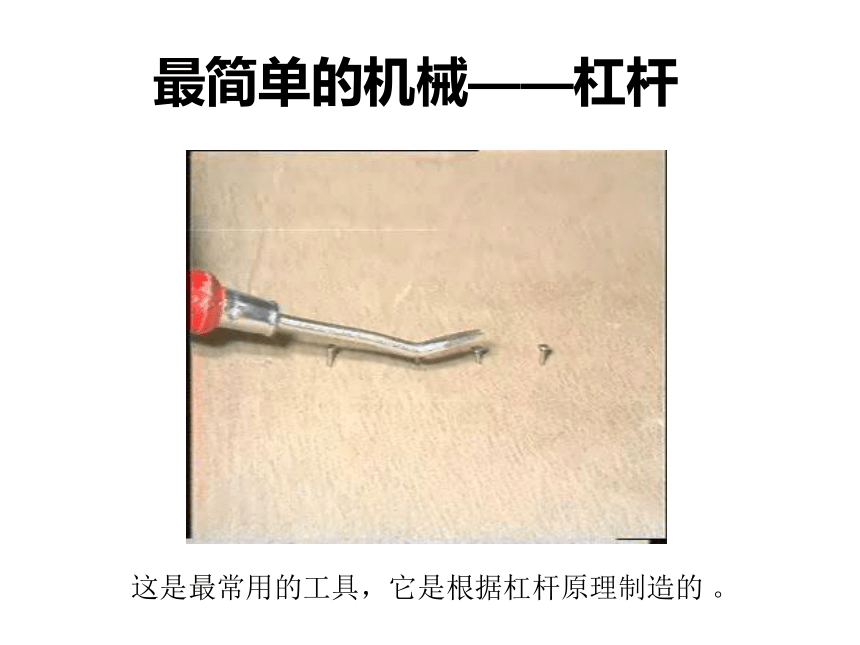

认识简单的机械 复杂机械都是由简单机械组成的最简单的机械——杠杆 这是最常用的工具，它是根据杠杆原理制造的 。杠 杆？一根硬棒在力的作用下如果能绕着

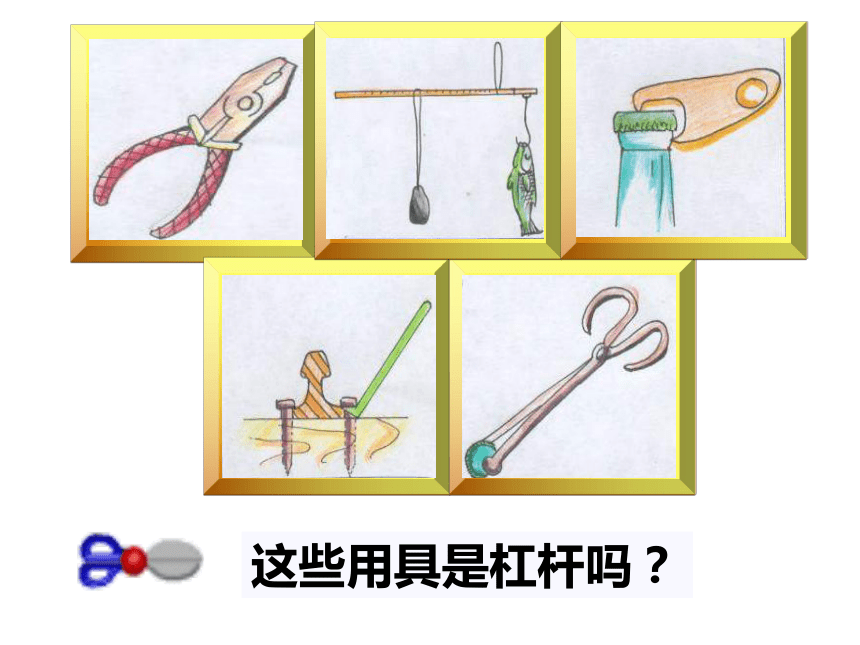

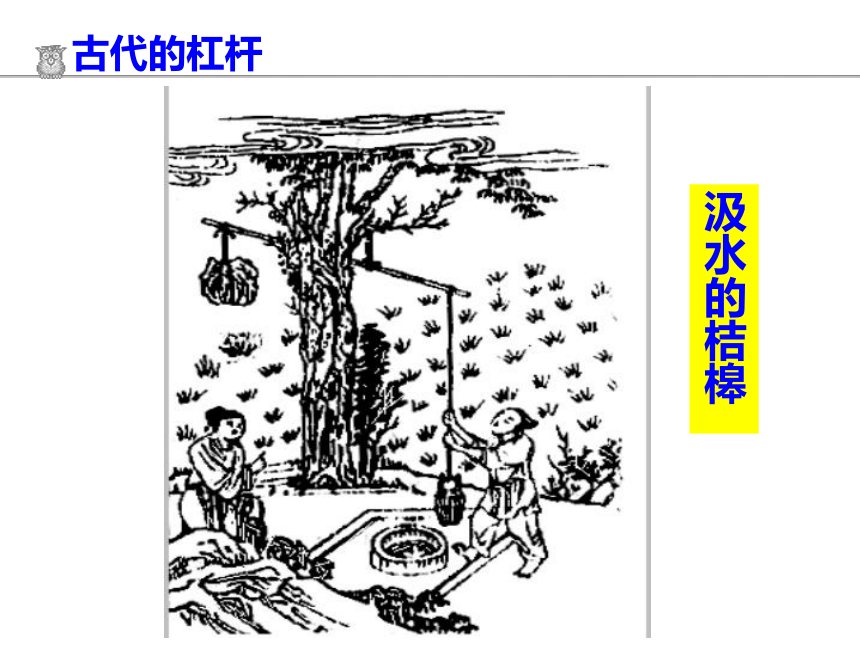

固定点转动，这根硬棒就叫做杠杆这些用具是杠杆吗？汲水的桔槔L1L2支点：杠杆绕着转动的点（O点）动力：使杠杆转动的力（F1）阻力：阻碍杠杆转动的力（F2）动力臂：从支点到动力作用线的距离（L1）阻力臂：从支点到阻力作用线的距离（L2）F1F2L1L2①画支点O②画动力的作用线③从O向动力作用线做垂线 ④标出动力臂（大括号和字母L1）⑤⑥⑦画阻力作用线从O向阻力作用线作垂线标出阻力臂（用大括号和字母L2）F1F2L1L2O画出各力和力臂找一找L2L1画出图中各力的力臂（1）找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力
作用线的垂线画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2练一练 巩固练习1： 1.一根 棒，在 的作用下，如果能绕着 转动，这根硬棒叫做 。这个固定点叫做 。
2.阻力是 杠杆转动的力。
3.动力臂是从 到动力 的距离。
4.作出下列 杠杆力臂。oF1F2硬力固定点阻碍支点杠杆作用线支点请作出动力臂和阻力臂方法：①作力的作用线；
②从支点作力的作用线的垂线练习：动力和阻力分别是什么，向什么方向？人体有许多组杠杆,请判断下面这个杠杆的五要素.1.杠杆的平衡条件是什么呢？2.为什么要使杠杆在水平位置平衡呢？想一想 杠杆静止或匀速转动时，杠杆是平衡的。 静止包括水平静止和倾斜静止。为了简单的得到力臂的值.
OL1L2F1F2思考：F1L1与F2L2之间有什么样的关系呢？杠杆的平衡条件：
　　
动力 X 动力臂＝阻力 X 阻力臂 1.有一根杠杆，动力为1000N，阻力为3000N，
动力臂为1.5m，求：它的阻力臂为多少？已知：F1＝1000N F2＝3000N L1＝1.5m
求　：L2＝？解　：根据杠杆的平衡条件：
　　　F1L1＝F2L2
　　　L2＝F1L1 / F2
=(1000N X 1.5m) / 3000N
=0.5m
答 ：它的阻力臂为0.5m.做一做2.一根轻质扁担长1.8m，前后两端分别挂上
重600N和200N的货物，问：人肩应挑在离前端
多远处才能使扁担平衡？分析：人肩挑处是
扁担的支点O，前
后两货物的重分别
为动力和阻力，要
求的肩处离前端的
距离是动力臂。F1=G1＝600NF2=G2＝200N想一想OL1L2L=1.8m已知：L = 1.8m F1＝ 600N　　
F2＝200N
求　：L1=?
解　：根据L1＋L2＝1.8m得出
　　　L2=1.8m－L1－－－－－（1）
根据杠杆的平衡条件：
　　　F1L1＝F2L2
　　　将（1）代入得
　　　600N X L1＝200N X (1.8m－L1）
　　　解之得：L1=0.45m
答 ：人肩应挑在离前端0.45m处才能使扁 　　担平衡。
一根硬棒在力的作用下如果能绕着
固定点转动，这根硬棒就叫做杠杆支点：杠杆绕着转动的点(O点)动力：使杠杆转动的力(F1)阻力：阻碍杠杆转动的力(F2)　动力臂：从支点到动力作用线的距离(L1)　阻力臂：从支点到阻力作用线的距离(L2)小结杠杆的平衡条件：F1L1＝F2L2或再见
