认识简单机械（第三课时）[上学期]

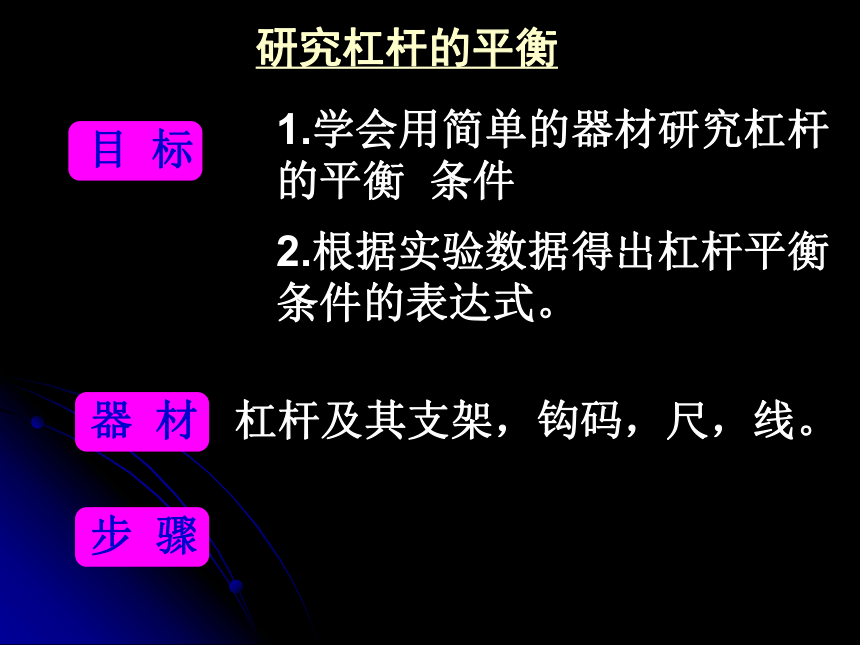

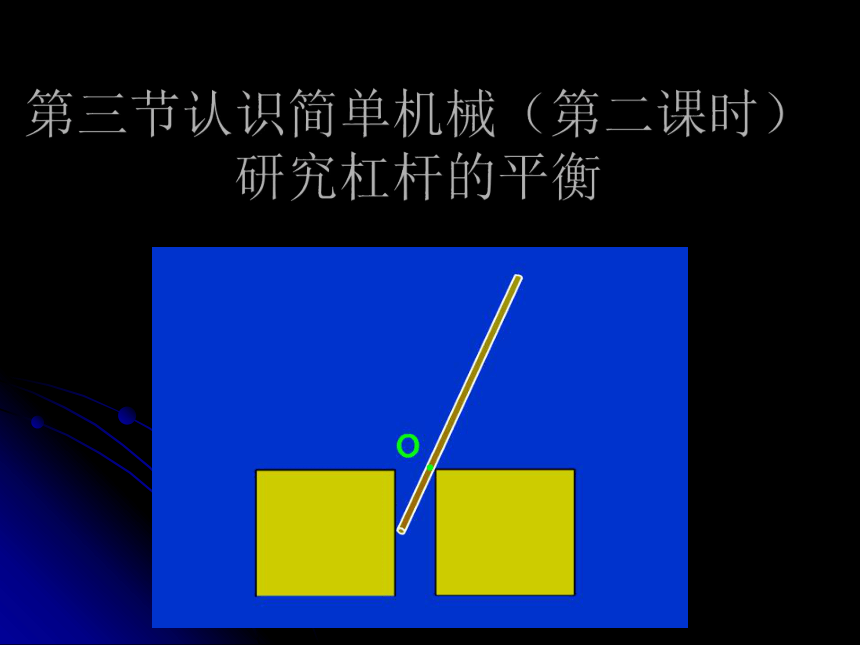

课件10张PPT。第三节认识简单机械（第二课时）研究杠杆的平衡研究杠杆的平衡目 标1.学会用简单的器材研究杠杆的平衡 条件2.根据实验数据得出杠杆平衡 条件的表达式。杠杆及其支架，钩码，尺，线。杠杆平衡条件动力×动力臂 = 阻力×阻力臂

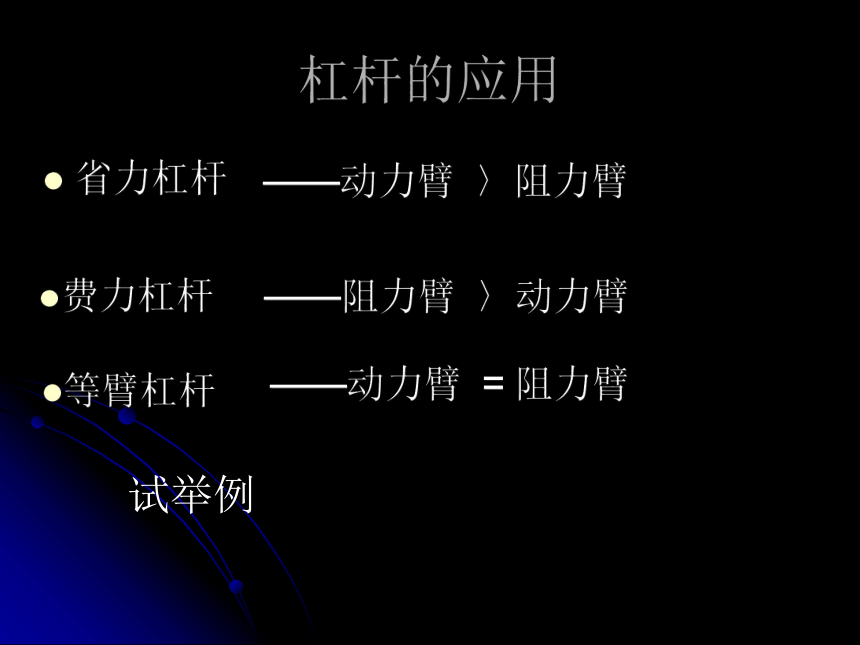

F1l1= F2l2杠杆的应用省力杠杆——动力臂 〉阻力臂
费力杠杆等臂杠杆
——阻力臂 〉动力臂

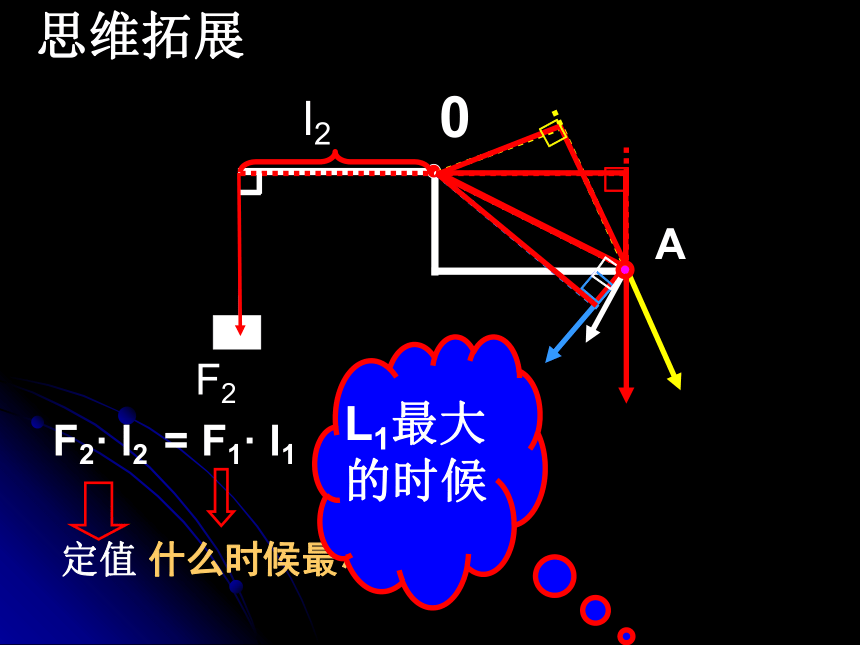

——动力臂 = 阻力臂试举例0l2F2· l2 = F1· l1定值什么时候最小？□□□□思维拓展AGF20F1l1F1· l1 = F2· l2定值什么时候最小？支点与动力作用点的连线做力臂□AF1=Gl1在球上施加最小的力使球队地面压力刚好为零，求力的方向？红颜色的箭头表示最小力的方向尺有 ?露出桌面，G=5N时，尺刚好对O点有力的作用，求尺的重力？GO方法一：整体法方法二：分解法得：G=5N得：G=5NAF始终与杠杆垂直，由A到B的过程力F是否变化？怎么变？那么这根杠杆是什么样的杠杆？FFF的力臂由0增大到杆长L,所以F始终在减小，杠杆属于省力杠杆。答案F轻质杠杆下面挂一重物，在始终与杆垂直的力F作用下拉到水平位置，力F是否发生变化？怎么变？答案F由零开始变大，先小于G,,而后大于G
