认识简单机械[上学期]

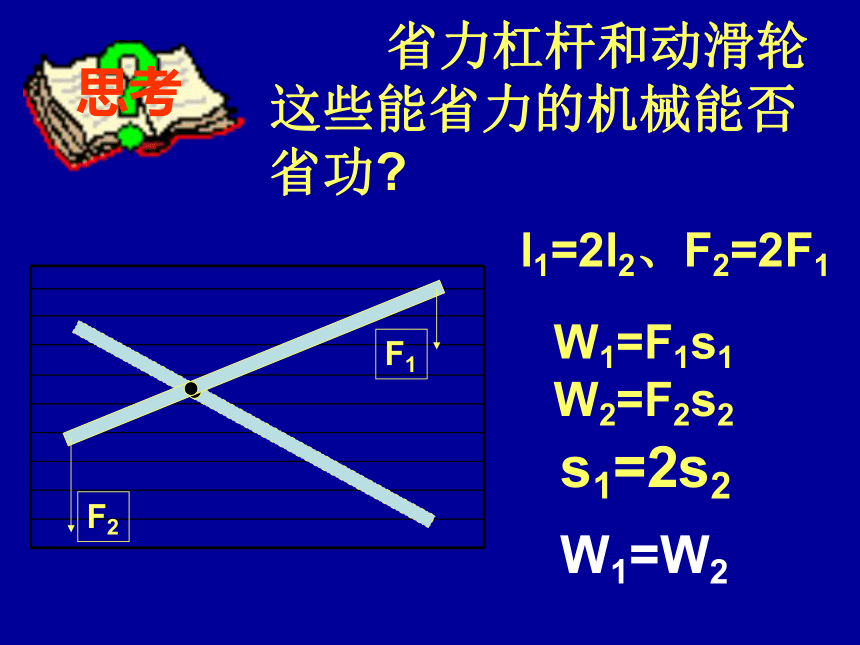

课件16张PPT。 省力杠杆和动滑轮这些能省力的机械能否省功?l1=2l2、F2=2F1W1=F1s1

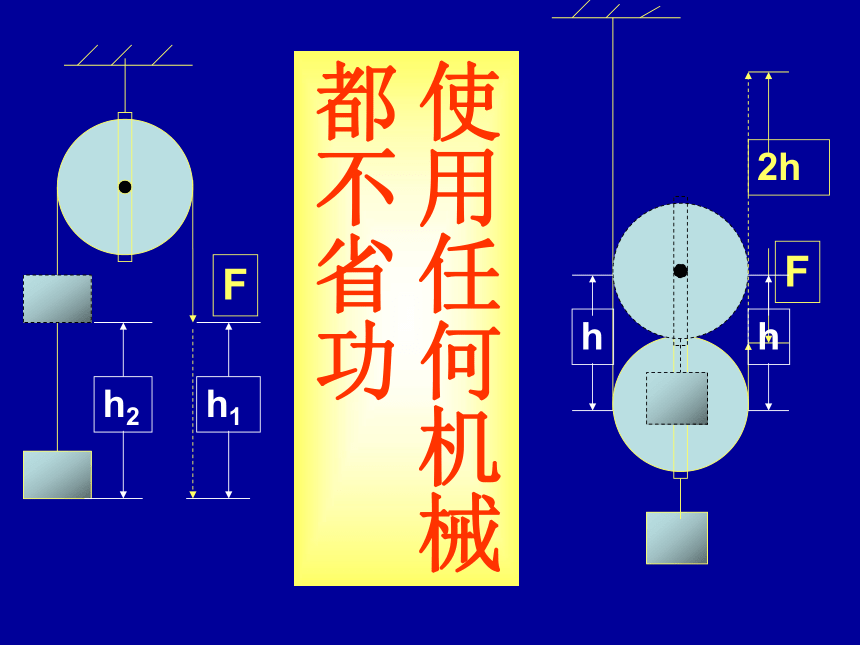

W2=F2s2s1=2s2W1=W2使用任何机械

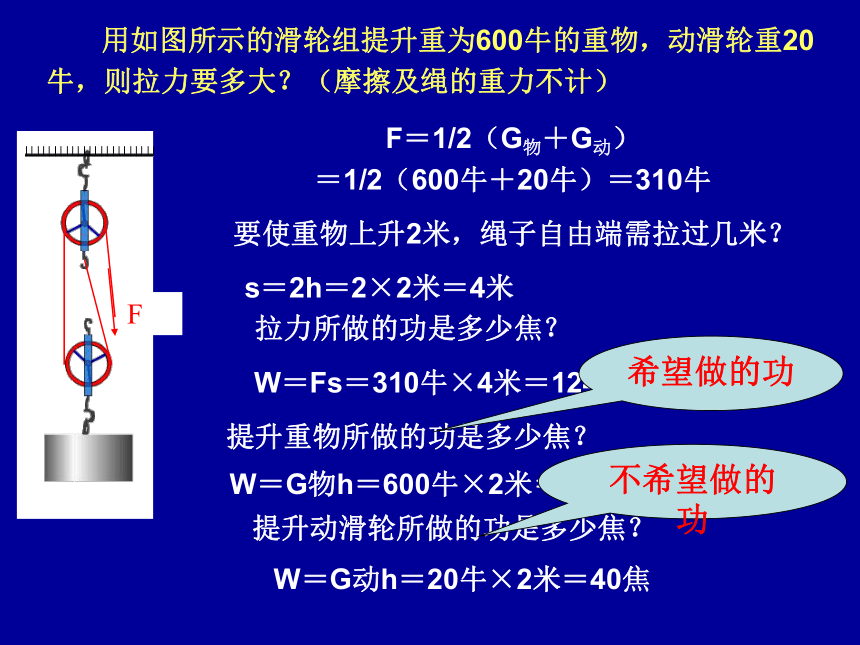

都不省功机 械 效 率 用如图所示的滑轮组提升重为600牛的重物，动滑轮重20牛，则拉力要多大？（摩擦及绳的重力不计）F＝1/2（G物＋G动）＝1/2（600牛＋20牛）＝310牛要使重物上升2米，绳子自由端需拉过几米？s＝2h＝2×2米＝4米拉力所做的功是多少焦？W＝Fs＝310牛×4米＝1240焦提升重物所做的功是多少焦？W＝G物h＝600牛×2米＝1200焦提升动滑轮所做的功是多少焦？W＝G动h＝20牛×2米＝40焦希望做的功不希望做的功讨论:

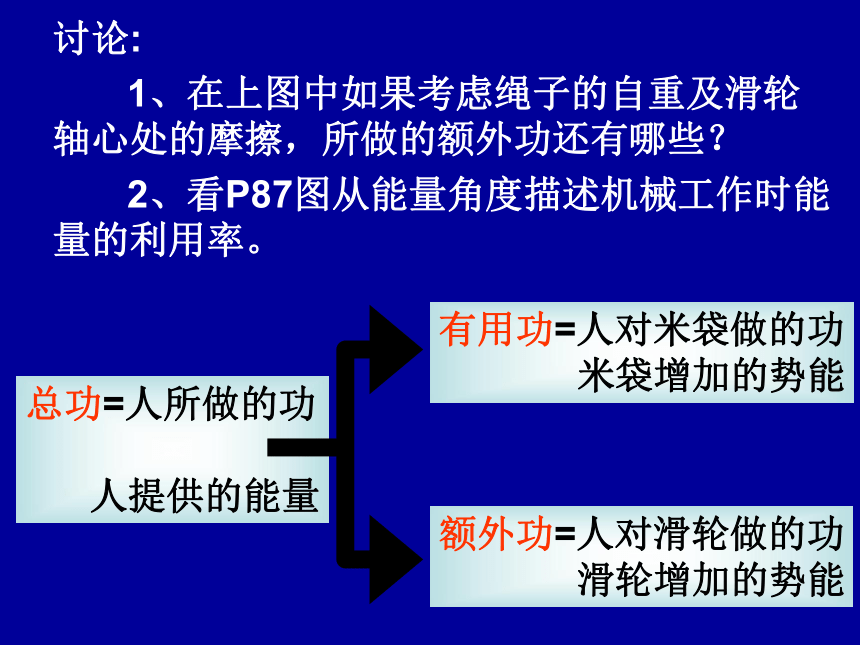

1、在上图中如果考虑绳子的自重及滑轮轴心处的摩擦，所做的额外功还有哪些？

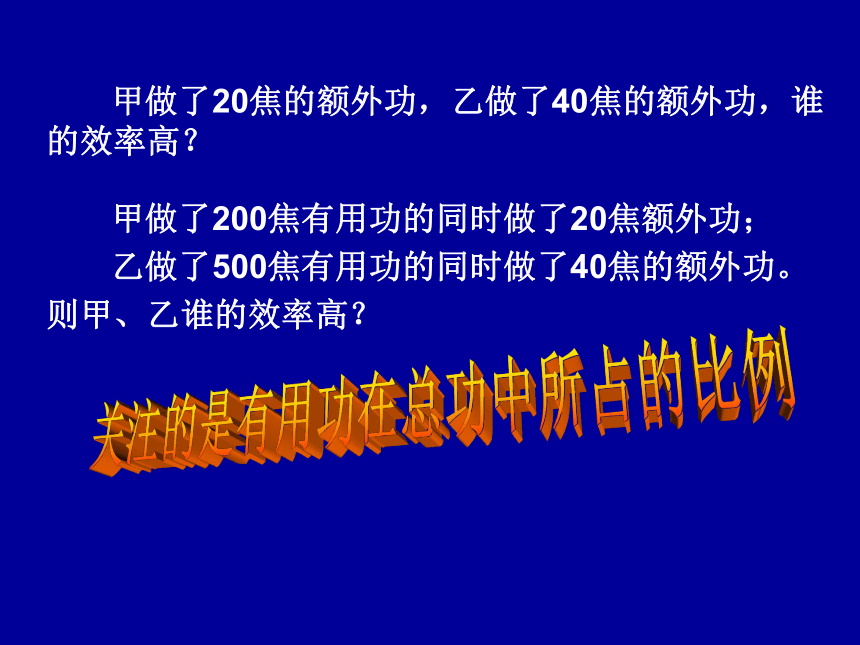

2、看P87图从能量角度描述机械工作时能量的利用率。 甲做了20焦的额外功，乙做了40焦的额外功，谁的效率高？ 甲做了200焦有用功的同时做了20焦额外功；
乙做了500焦有用功的同时做了40焦的额外功。

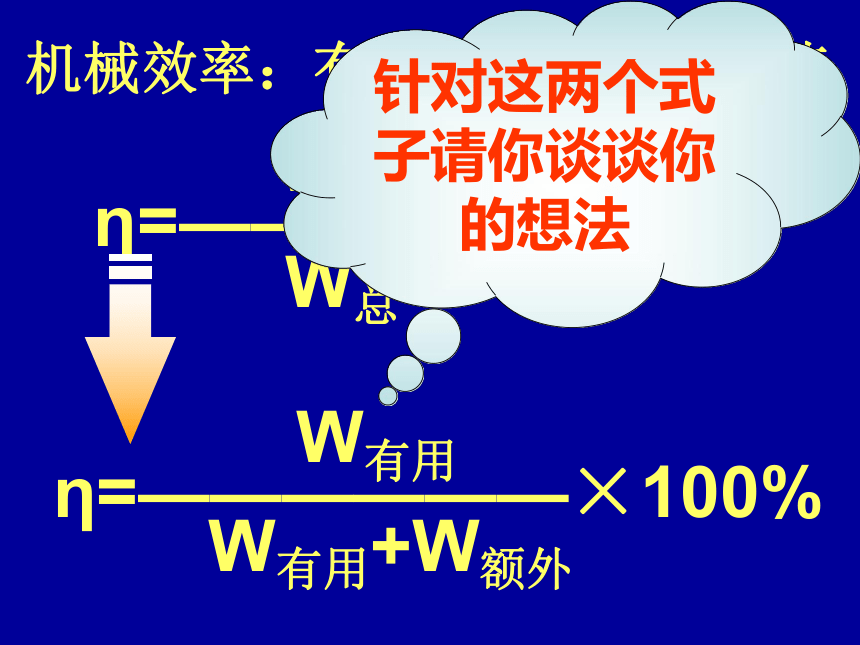

则甲、乙谁的效率高？关注的是有用功在总功中所占的比例机械效率：有用功跟总功的比值针对这两个式子请你谈谈你的想法用如图所示的滑轮组提升重为600牛的重物，动滑轮重20牛，则拉力要多大？（摩擦及绳的重力不计）要使重物上升2米,拉力所做的功是多少焦？W＝Fs＝310牛×4米＝1240焦提升重物所做的功是多少焦？W＝G物h＝600牛×2米＝1200焦提升动滑轮所做的功是多少焦？W＝G动h＝20牛×2米＝40焦求：该滑轮组的机械效率？ 提高机械效率有重要的现实意义请谈谈我们可以采取哪些措施来提高机械效率?（1）减小摩擦（2）减小机械本身的重力完成书本探究活动。你们见过下面的这些情况吗？这也是一种机械——斜面探究活动 用如图所示两种方法提升同一重物到相同的高度，拉力的大小与重力的关系如何？结论？利用斜面可以省力你还在什么地方见到过斜面？盘山公路为什么要修成这样弯弯曲曲？－－斜面越缓越省力谈谈如何测量斜面的机械效率?我们要测量哪些物理量?斜面的长L和高h、拉力F、木块的重力G 请设计表格来记录实验数据 你认为斜面的机械效率可能与哪些因素有关？谈谈你会怎么去设计实验？ 1、如图是大桥工地上一台起重机吊臂上的滑
轮组,它在50秒内将重为2.4*104牛的钢材匀速提
高10米.已知拉力F为104牛.则这个过程中:
(1)拉力F做了多少功?拉力F的功率为多少?
(2)滑轮组的机械效率为多大?2、利用如图所示的滑轮组，工人师傅用500牛的力在
100秒内把800牛的重物匀速提升10米。在此过程中
A、他做的有用功是800焦
B、他做的总功是1000焦
C、他做功的功率是80瓦
D、滑轮组的机械效率是80%
