3-3认识简单机械[上学期]

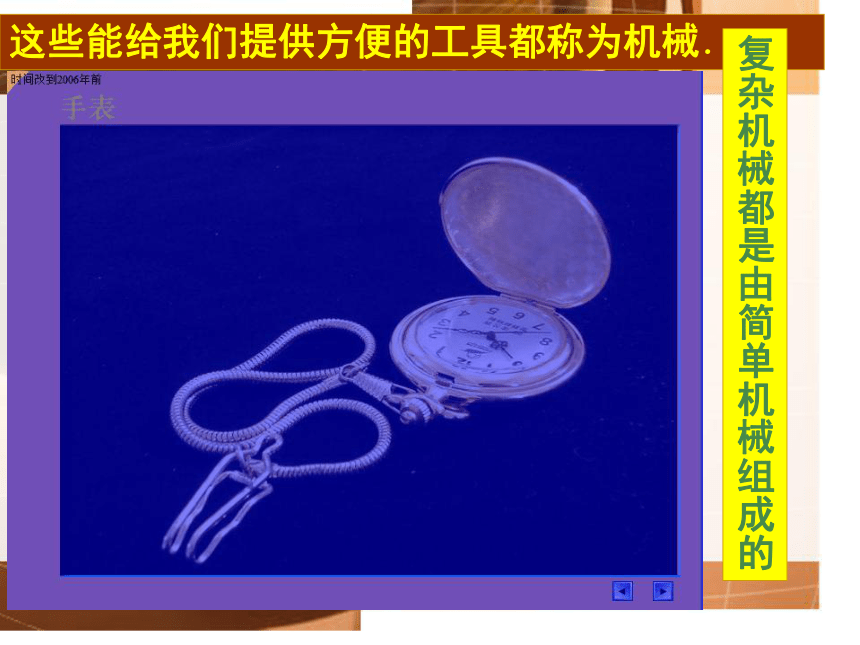

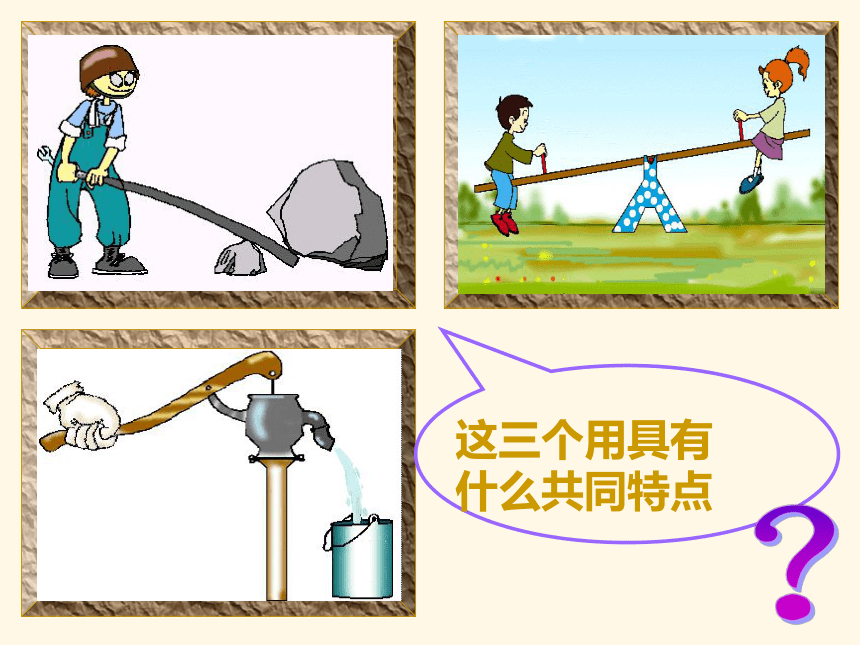

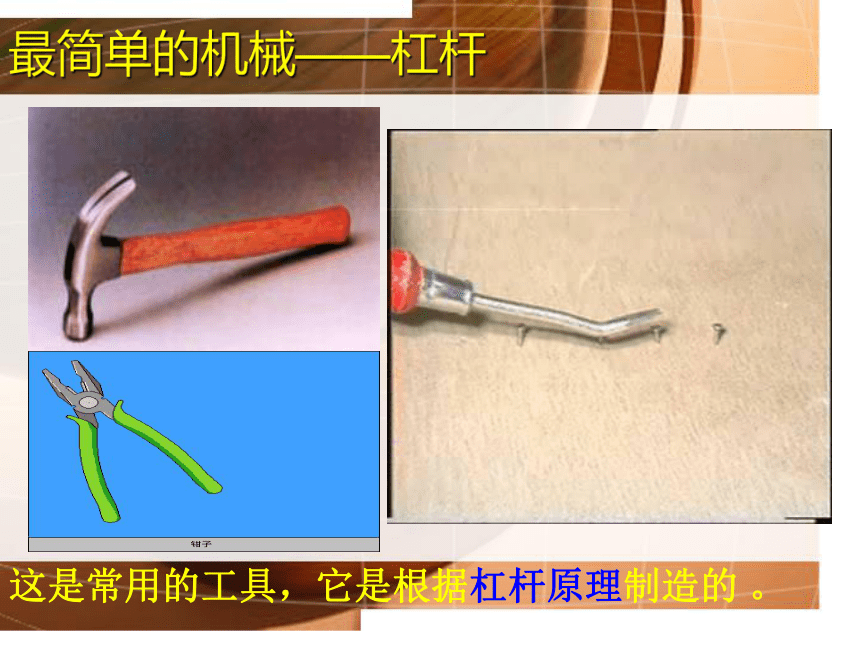

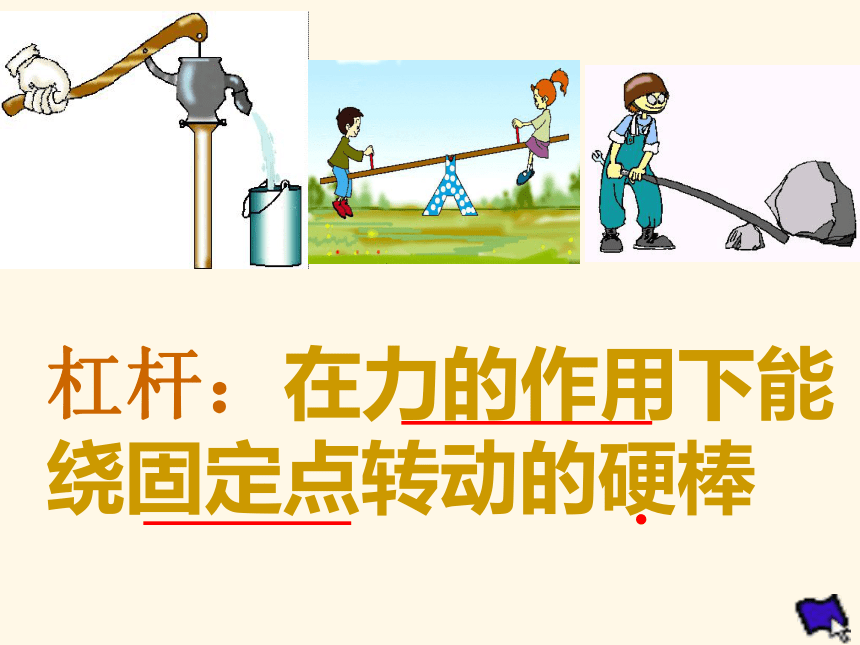

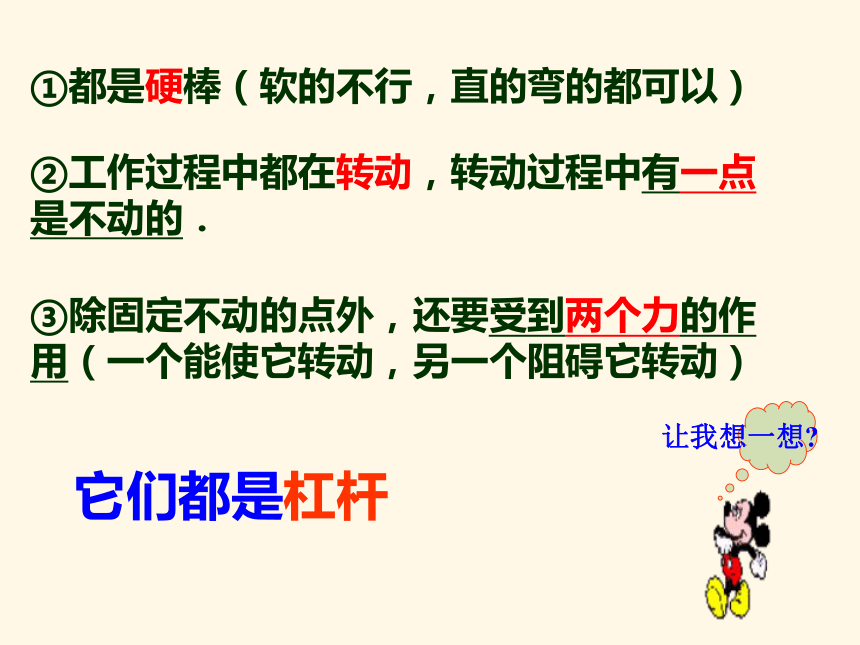

课件48张PPT。这些能给我们提供方便的工具都称为机械． 复杂机械都是由简单机械组成的认识简单机械第一课时－杠杆欣赏最简单的机械——杠杆 这是常用的工具，它是根据杠杆原理制造的 。中国古代对杠杆也有广泛的使用？①都是硬棒（软的不行，直的弯的都可以）②工作过程中都在转动，转动过程中有一点是不动的．③除固定不动的点外，还要受到两个力的作用（一个能使它转动，另一个阻碍它转动）它们都是杠杆杠杆：在力的作用下能绕固定点转动的硬棒支点使杠杆绕着转动的固定点O使杠杆转动的力动力：F1阻碍杠杆转动的力阻力：F2找出支点、动力和阻力have a tryOF1F2O唉~~~咋这么难撬昵？ 从支点到力作用线的垂直距离力的作用线：过力的作用点，沿力的
方向所画的直线力臂： 2动力臂：从支点到动力作用线的距离阻力臂：从支点到阻力作用线的距离怎样画杠杆的力臂F1F2F3OL1L2L3力臂的两种表示方法：大括号和箭头?（1）辨认杠杆；
（2）先找支点O；
（3）画出动力和阻力；
（4）画出力的作用线；
（5）过支点0作力的作用线的垂直线段L，即为力臂。
3、画力臂的方法是：2、杠杆的五要素：支点(O):动力(F1 ):动力臂(L1):阻力(F2):阻力臂(L2):杠杆绕着转动的固定点使杠杆转动的力从支点到动力作用线的垂直距离阻碍杠杆转动的力从支点到阻力作用线的垂直距离这些概念很重要3、确定动力臂和阻力臂练 习找出下列各图中动力和阻力，并画出杠杆力臂。OF2F1L1L2OF1F2L1L2OF1F2L1L2F1F2L1L2O 生产、生活中还有那些方面利用了
杠杆的原理？想一想o有关力臂的问题？2 杠杆是否都是直的？力臂是＿＿到＿＿＿＿＿＿＿＿距离。思考讨论：1 力臂是一定在杠杆上吗？3 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也
可以是弯的答：要改变想一想?支点力的作用线的垂直人体内的杠杆 很多机器上都有杠杆，可是你知道吗？人体中也有很多的杠杆，你能找出来吗？想一想 ：
手垂直下垂拿着几本书，左手掌
贴着右上臂前部，将右下臂抬起，你
的左手感到右上臂的肌肉有什么变化
？为什么？4、认识人体上的杠杆1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的
D、作用在杠杆上的两个力总是使杠杆向相反的方向转动CD练习2、下列关于力臂的说法中，正确的是（ ）
A、动力臂是指支点到动力作用点的距离
B、阻力臂是指支点到阻力作用线的垂直距离
C、动力臂与阻力臂之和等于杠杆长
D、当力的作用线通过支点时，力臂最大B练习今天你学到了什么？1、杠杆：在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂3、画杠杆的五要素：课后练习1再见
