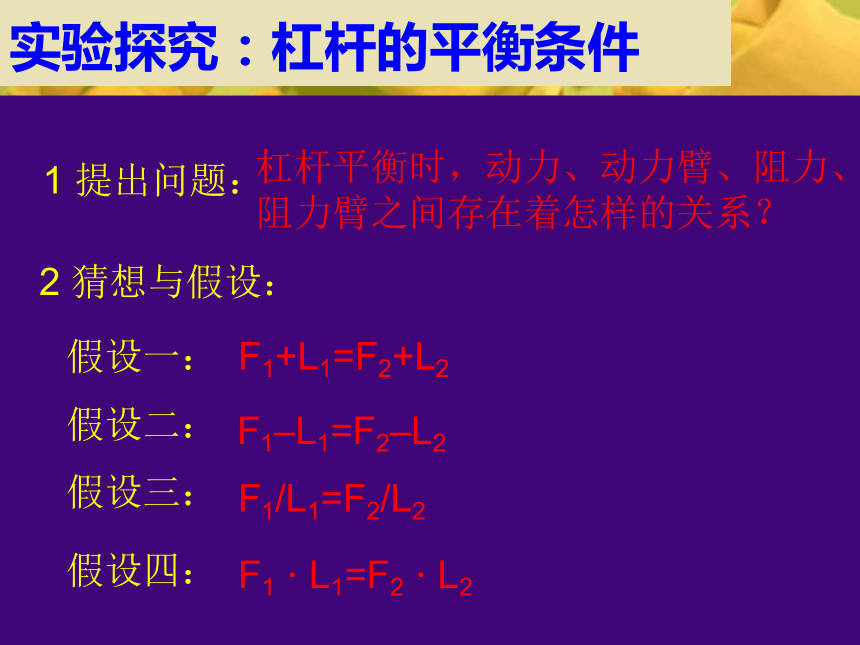

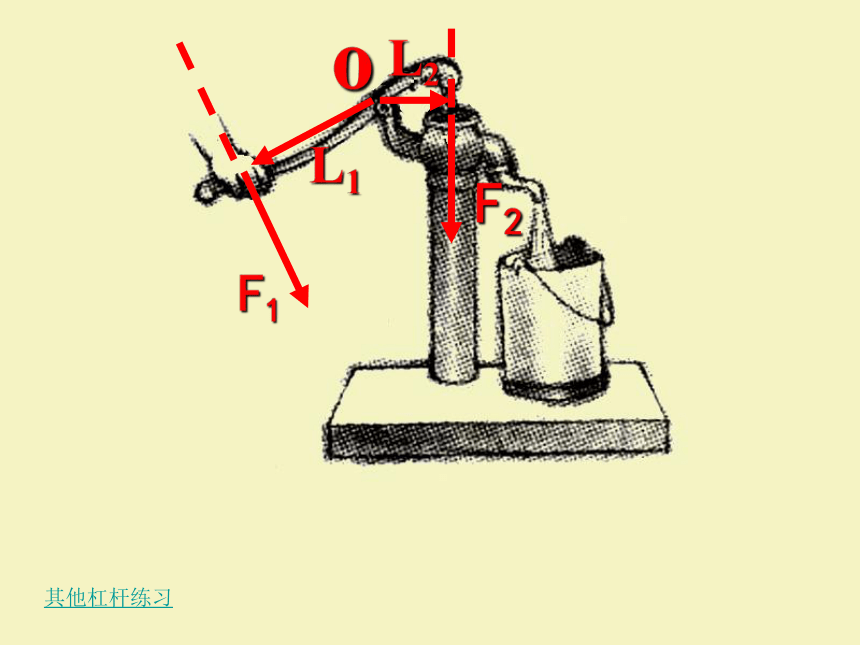

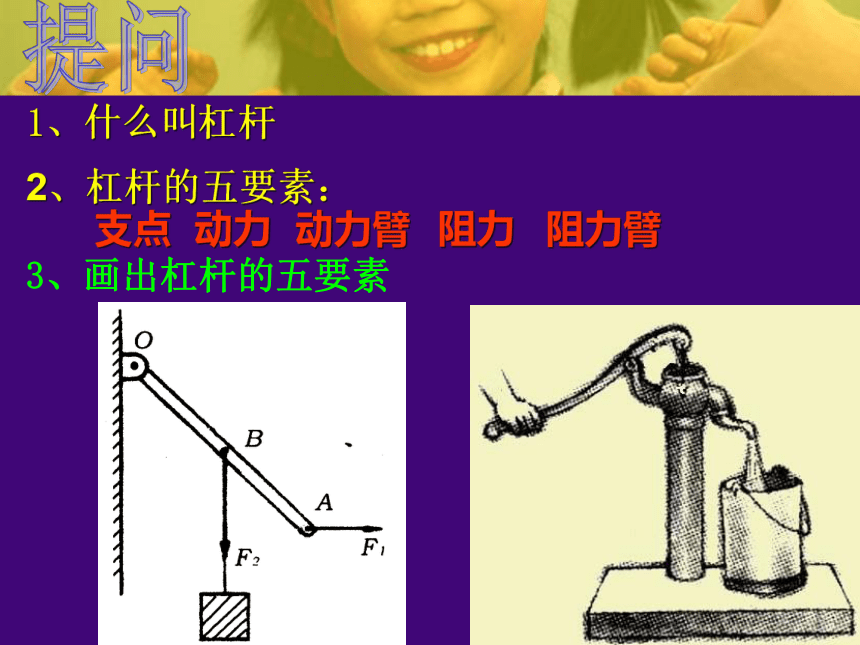

课件33张PPT。杠杆及其平衡第三节第二课时教苑中学1、什么叫杠杆支点动力动力臂阻力阻力臂提问3、画出杠杆的五要素2、杠杆的五要素：oF1F2L1L2其他杠杆练习如果是大人和小孩能一起玩跷跷板吗？实验探究：杠杆的平衡条件1 提出问题：杠杆平衡时，动力、动力臂、阻力、

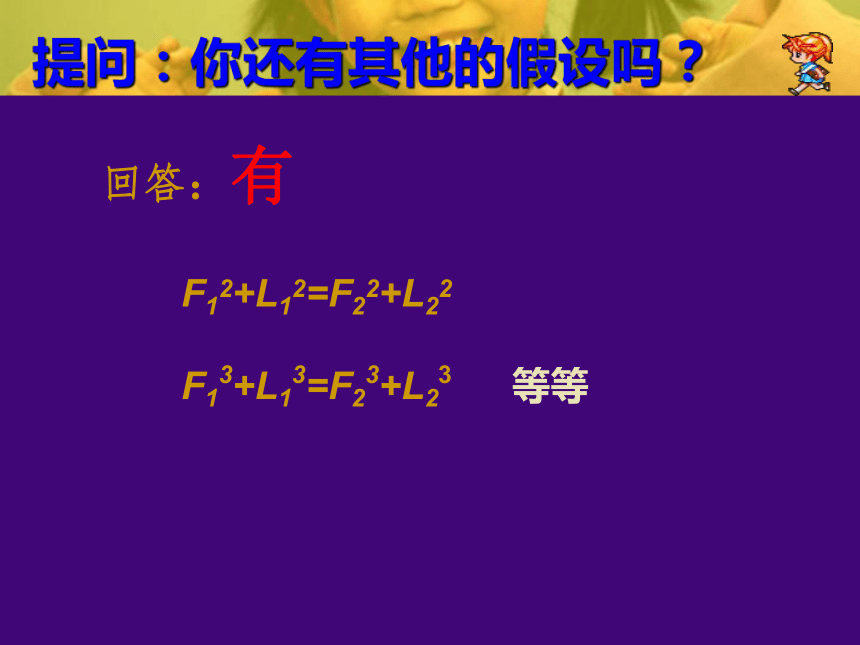

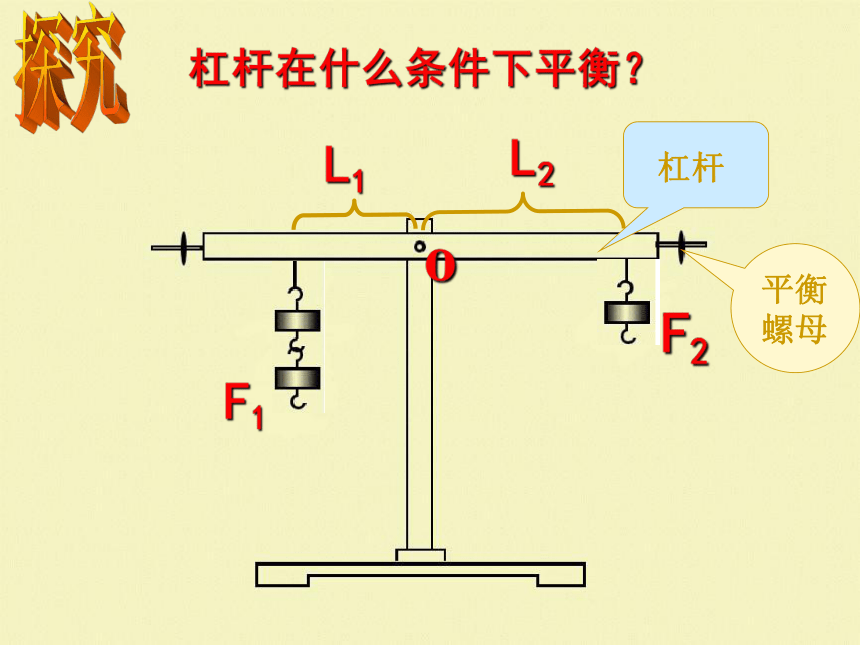

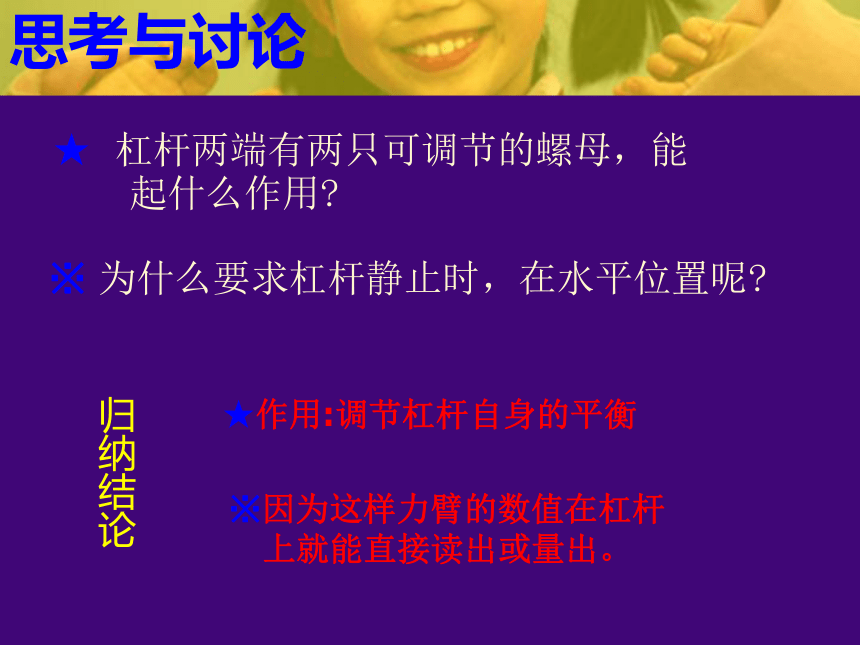

阻力臂之间存在着怎样的关系？2 猜想与假设：假设一：假设二：假设三：假设四：F1+L1=F2+L2F1–L1=F2–L2F1/L1=F2/L2F1 · L1=F2 · L2提问：你还有其他的假设吗？回答：有F12+L12=F22+L22F13+L13=F23+L23 等等F1F2o杠杆在什么条件下平衡？探究思考与讨论★ 杠杆两端有两只可调节的螺母，能
起什么作用?※ 为什么要求杠杆静止时，在水平位置呢?归纳结论★作用:调节杠杆自身的平衡※因为这样力臂的数值在杠杆
上就能直接读出或量出。

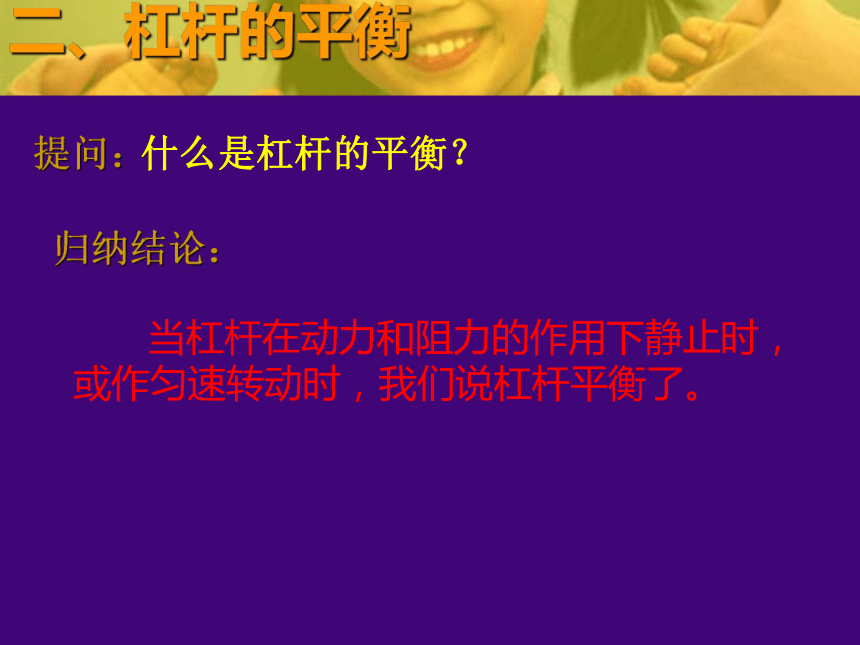

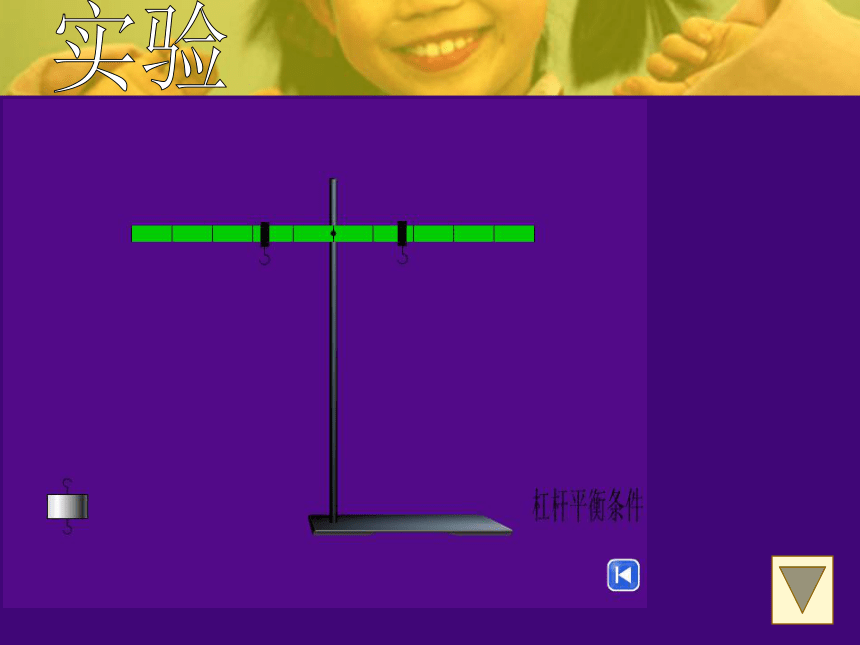

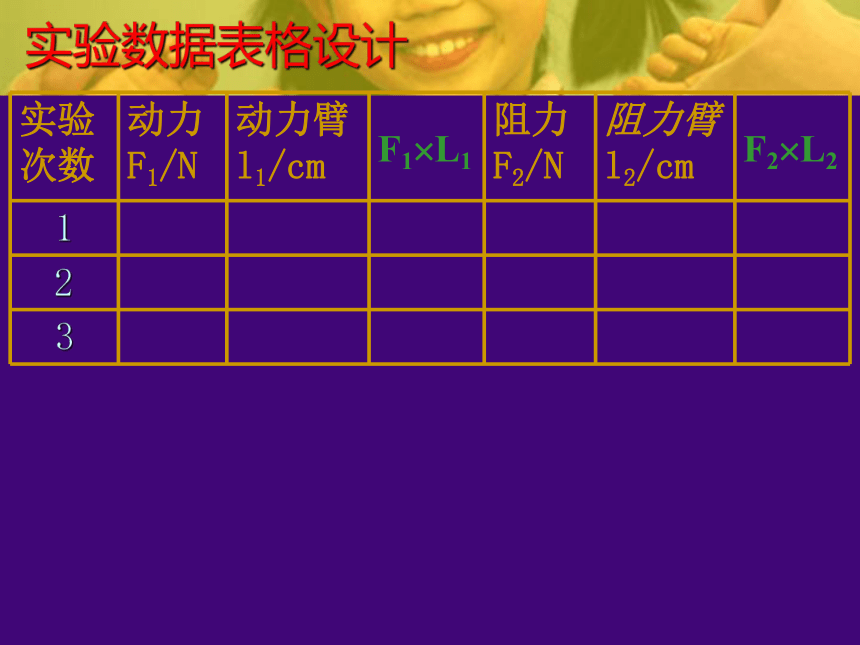

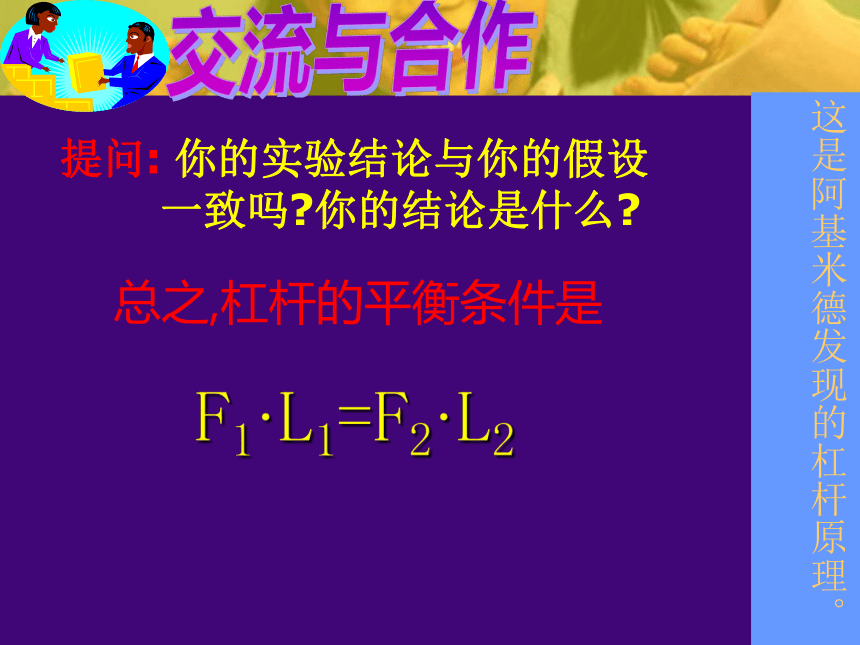

实验数据表格设计F1?L1F2?L2实验二、杠杆的平衡提问：什么是杠杆的平衡？归纳结论： 当杠杆在动力和阻力的作用下静止时，或作匀速转动时，我们说杠杆平衡了。提问: 你的实验结论与你的假设
一致吗?你的结论是什么?总之,杠杆的平衡条件是交流与合作F1·L1=F2·L2这是阿基米德发现的杠杆原理。AOBCF2F1如图所示，用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1米，AB＝1米，OC＝0.7米，要撬起石头需要500牛的力，求在B端要用多少向下的力才能撬起石头？条件：杠杆已平衡（如图）1、两端去掉相同质量的钩码，杠杆平衡吗？
2、将两端钩码向支点移同样的距离，杠杆平衡吗？做一做问题探究如何用弹簧秤将下面杠杆调平？？F3F2 F4F1哪个方向更省力？拉一拉三 思考与讨论你能说出“小小称砣能压千斤”的道理吗?理发剪刀和铁匠用的剪刀有何区别?■ 你知道拧松生锈的
螺帽要用一段水管
套在板手柄上的道
理吗?讨论：
如何正确选用这些剪刀？为什么？省力杠杆费力杠杆给下列杠杆分类等臂杠杆归纳L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)小结二、杠杆的种类
省力杠杆、费力杠杆、等臂杠杆。一、杠杆平衡条件：
F1 l1= F2 l2
动力?动力臂=阻力?阻力臂1.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是( )
课堂练习ABCDoDA3.判断：动力和阻力可以人为规定。（ ）
4.把重为4N和12N的物体分别挂在杠杆的两端,杠杆平衡时,两端的长度之比是＿＿＿＿.
课堂练习5、各式各样的剪刀都是一对杠杆．要剪开较硬的物体，使用哪种剪刀最合适?　( )A．?????B．????C．????D．√3:1B课堂练习一根轻质杠杆，在左右两端分别挂在200牛和
300牛的重物时，杠杆恰好平衡．若将两边物重
同时减少50牛，则杠杆　（?　）
A．左端下沉　 B．右端下沉　
C．仍然平衡　 D．无法确定BP104例33．用铁锤拔钉的情景如图3-37所示，由图中所提供的数据，求出钉子对铁锤的阻力。课后作业：课外习题4.用扳手拧生锈的螺母时，工人师傅常在扳手柄上再套一节管子，如图一所示。这样就比较容易地拧下螺母，这是因为（ ）
A.套上的管子较重，可以省些力
B.套上的管子较粗，使用比较方便
C.套上管子后可以用较大的力
D.套上管子后增大了力臂8.右图为人的上肢图解，此时手托着质量为1千克的物体, 则肱二头肌收缩时所承受的力为（ ）
A.小于9.8牛顿 B.大于9.8牛顿
C.等于9.8牛顿 D.等于1千克 4.在图13—2中是杠杆原理的应用，其中节省距离的是____，增大距离的是________，可以省力的是________。ABCD 8．如图所示,某同学在做俯卧撑运动。可将他视为一个杠杆。他的重心在A点,重力为500牛,那么他将身体撑起，双手对地面的压力至少＿＿＿ 。若他在1分钟内做了30个俯卧撑，每次肩部上升的距离均为0.4米，则他的功率至少为＿＿＿瓦。 300牛60结束画杠杆五要素练习
