电能的利用第三课时[上学期]

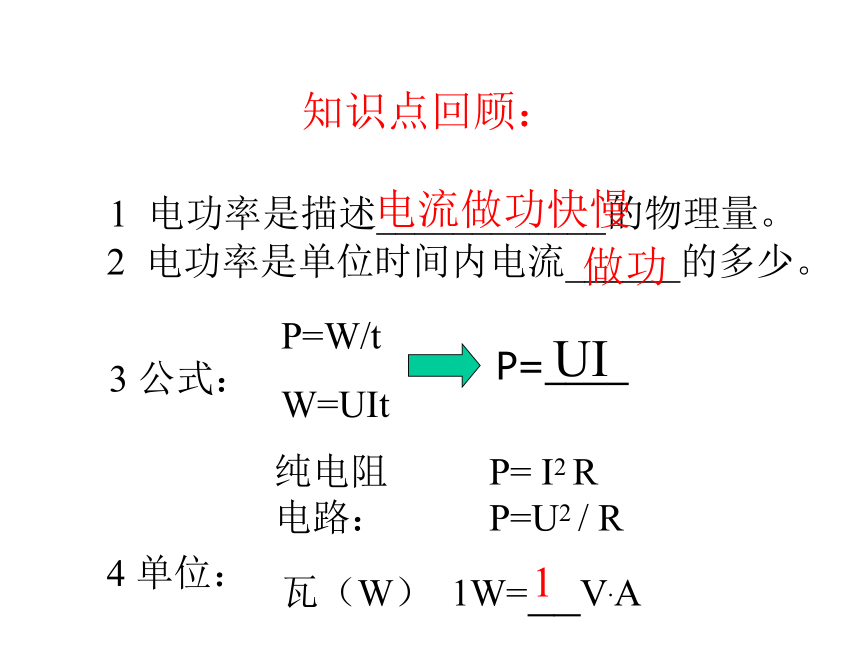

课件25张PPT。知识点回顾：1 电功率是描述____________的物理量。P=W/t

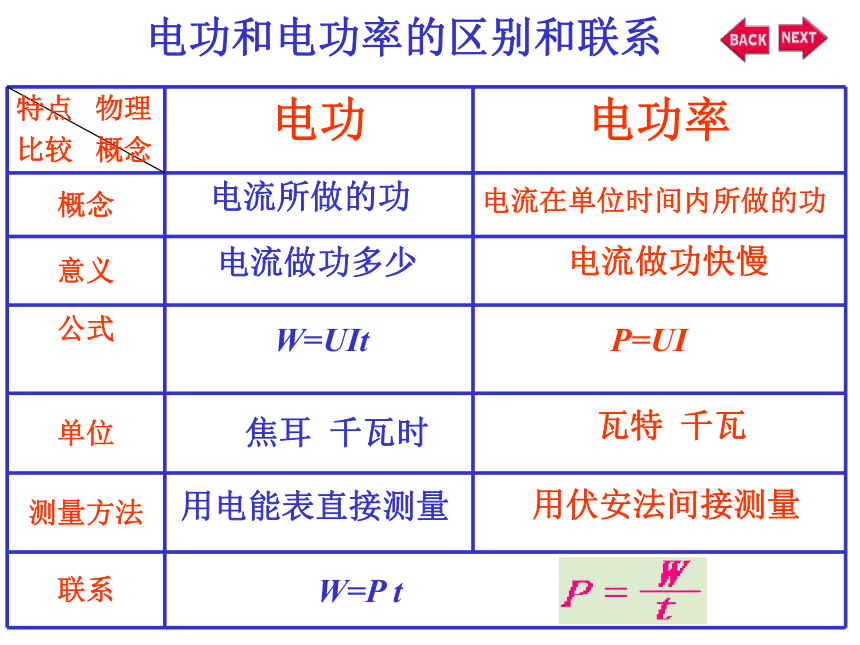

W=UIt纯电阻电路：P= I2 R P=U2 / R3 公式：4 单位：P=____2 电功率是单位时间内电流______的多少。瓦（W） 1W=__V.A电流做功快慢做功UI1电流在单位时间内所做的功电流做功多少电流做功快慢W=UItP=UI焦耳 千瓦时瓦特 千瓦用电能表直接测量用伏安法间接测量W=P t电流所做的功电功和电功率的区别和联系想想议议

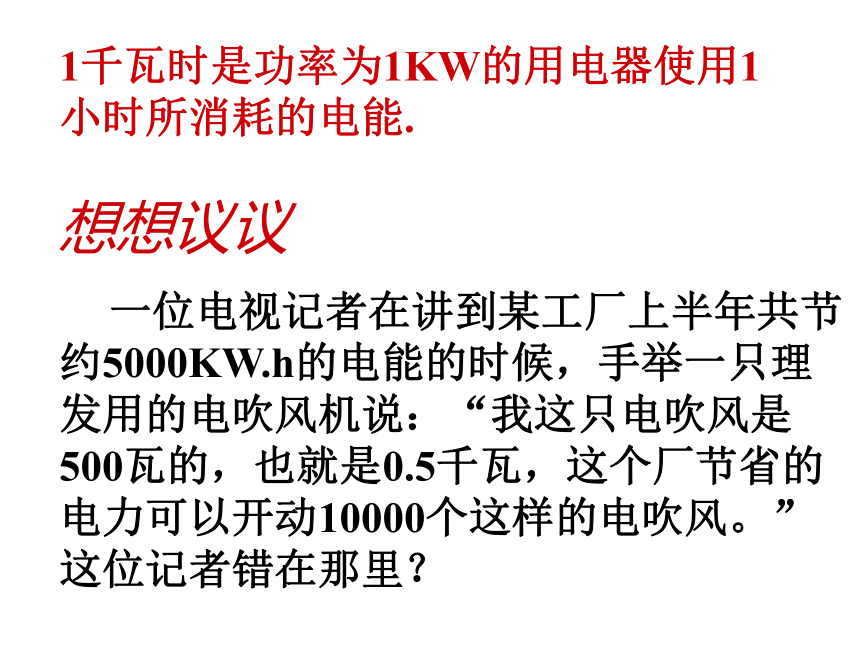

一位电视记者在讲到某工厂上半年共节约5000KW.h的电能的时候，手举一只理发用的电吹风机说：“我这只电吹风是500瓦的，也就是0.5千瓦，这个厂节省的电力可以开动10000个这样的电吹风。”这位记者错在那里？

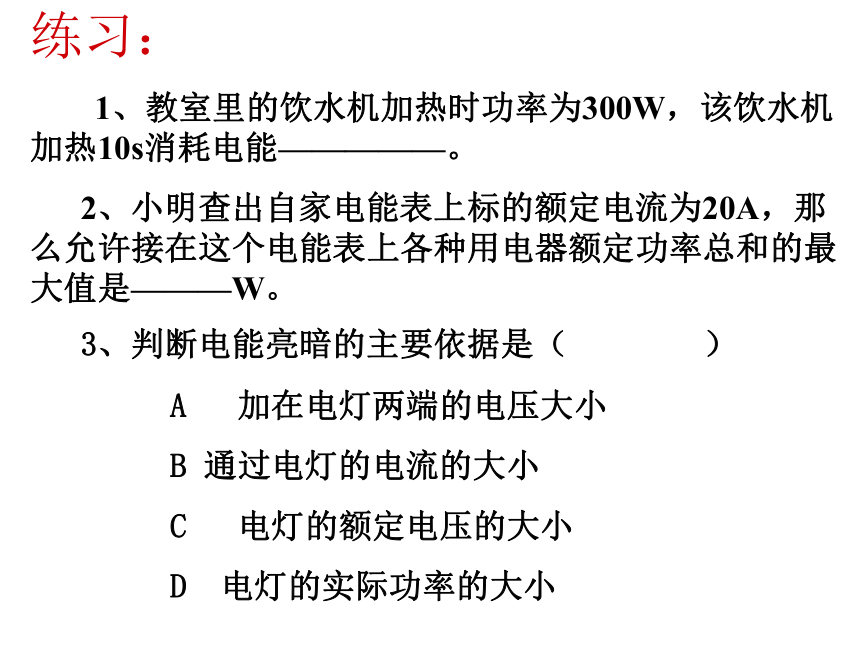

1千瓦时是功率为1KW的用电器使用1小时所消耗的电能.练习：
1、教室里的饮水机加热时功率为300W，该饮水机加热10s消耗电能—————。
2、小明查出自家电能表上标的额定电流为20A，那么允许接在这个电能表上各种用电器额定功率总和的最大值是———W。 3、判断电能亮暗的主要依据是（ ）
A 加在电灯两端的电压大小
B 通过电灯的电流的大小
C 电灯的额定电压的大小

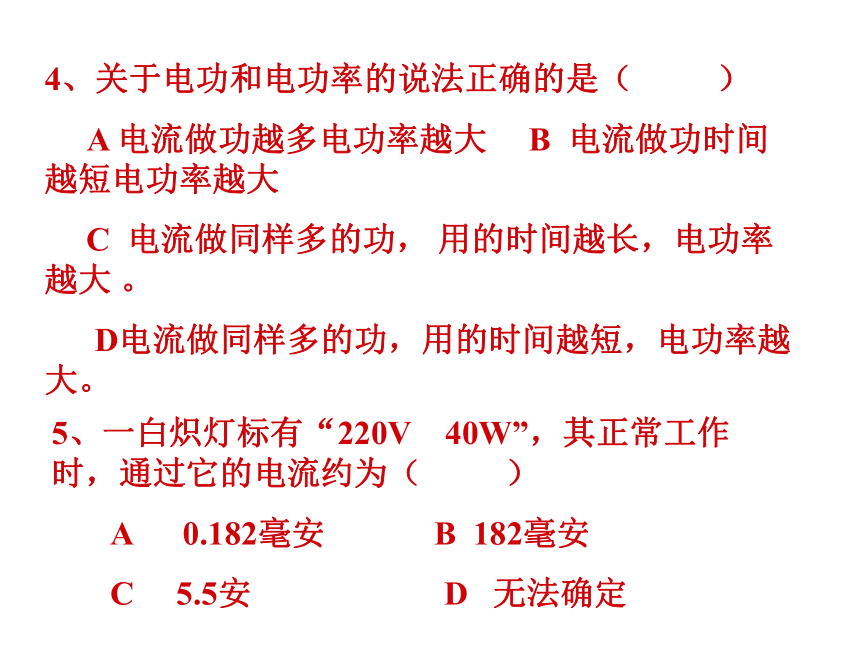

D 电灯的实际功率的大小5、一白炽灯标有“220V　40W”，其正常工作时，通过它的电流约为（ ）
A 0.182毫安 B 182毫安
C 5.5安 D 无法确定
4、关于电功和电功率的说法正确的是（ 　）
　 A 电流做功越多电功率越大 B 电流做功时间越短电功率越大
C 电流做同样多的功， 用的时间越长，电功率越大 。

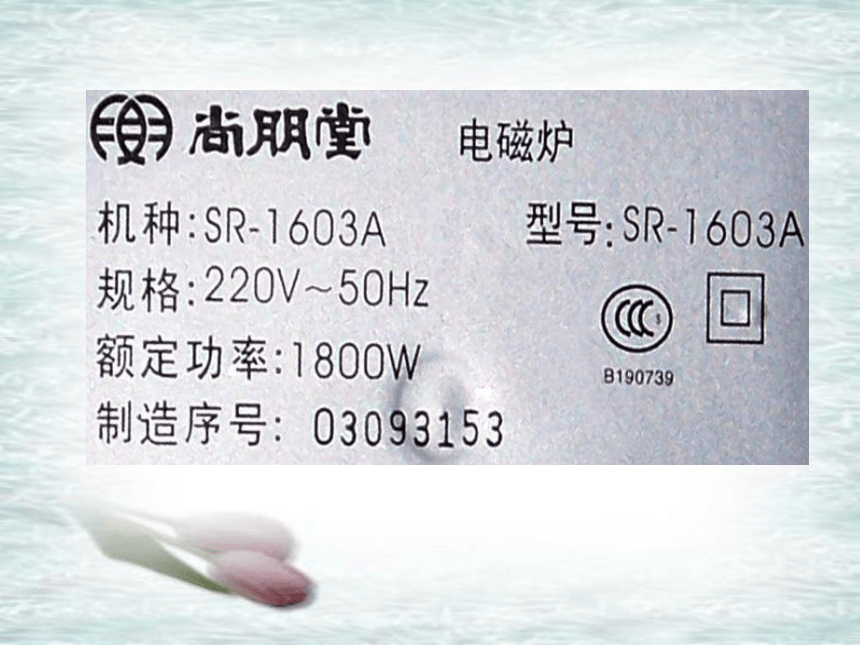

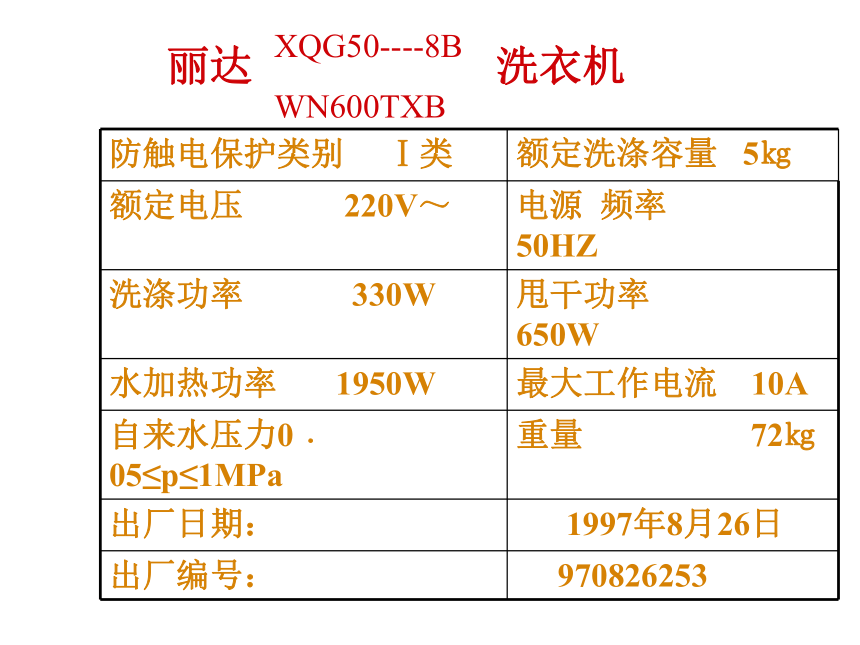

D电流做同样多的功，用的时间越短，电功率越大。额定电压和额定功率：用电器正常工作时的电压叫额定电压。用电器在额定电压下的功率叫额定功率。实际功率与额定功率的关系：丽达XQG50----8B
WN600TXB洗衣机 实验探究：测量小灯泡的额定功率和实际功率实验目的：测定小灯泡的额定功率和实际功率实验原理：根据公式：P=UI 可知，应该测量的物理量是
_________和__________。电压电流制定计划和设计实验：1，实验器材：额定电压为2.5V的小灯泡一个，
________________，开关，滑动变阻器，
_________，___________，导线若干。电源电压表电流表2，设计电路图，并且连接电路。三、实验：测定小灯泡的功率(U额 = 2.5V )连接实验电路：进行实验,收集证据:实验步骤:1设计电路,连接电路.
2开关闭合前,滑动变阻器移到最大值.
3调节滑动变阻器,使电压表示数小于,等于和略大于灯泡的额定电压.分别读出电流表的示数,并且观察小灯泡的亮度. 三、实验：测定小灯泡的功率(U额 = 2.5V )测量数据如下表，实验数据的处理：2.50.30.7530.351.0520.240.48正常较亮较暗评价思考：1，一位同学；连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数，请分析电路中可能出现的故障:______________________2，另一位同学在连接好电路后，闭和开关，发现小灯泡特别亮，这说明他在闭和开关前没有______________________________.将滑动变阻器的滑片放在最大阻值处灯泡L处断路练习巩固：“PZ 220—100”的含义是什么？
1，它的额定电流为多大？
2，你还能求出什么物理量？
3，如果该灯两端电压为110V，它的实际功率 为多少？
4，如果该灯用旧后正常工作时亮度比新灯亮还是暗？

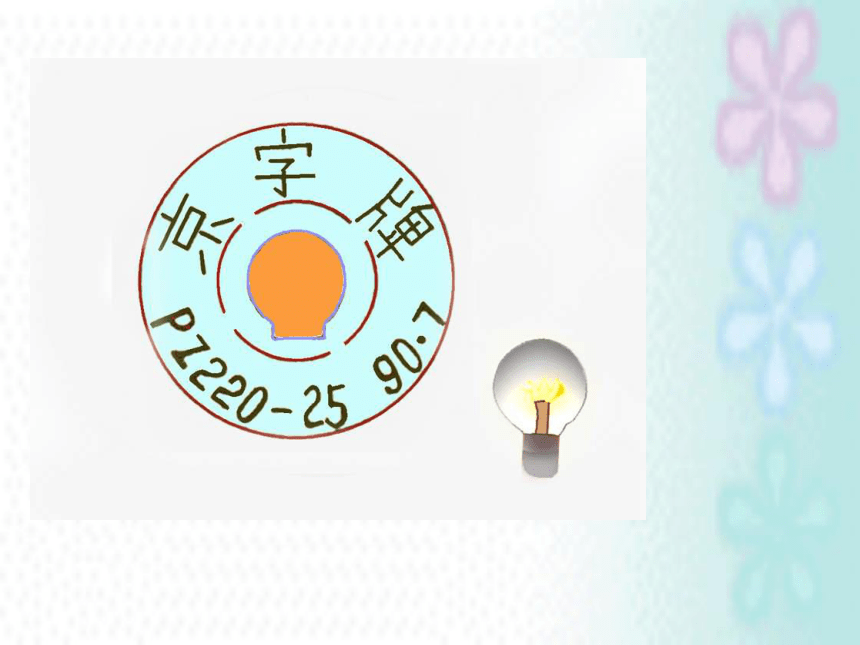

5，L2的铭牌是“PZ 220—25”比较两灯的电阻大小和灯丝粗细（设两灯灯丝材料相同，长度相同）6. 将 “PZ 220—100”的甲灯和“PZ 220—25”的乙灯并联在家庭电路中，____灯较亮；若串联在家庭电路中， ____灯较亮。甲乙2、两只分别标有“6V12W”与“12V12W”字样的灯泡，在正常发光时， 亮； 灯泡的电阻大，流过 灯泡的电流大，在相同时间内，电流通过两灯泡做的功相比 多。3、若把“6V12W”的灯泡接入9V的电中，要使它正常发光，需要串联一个多大的电阻？一样12V12W6V12W一样解：RU=220V如图所示，电源电压为
220V，R是标有
“220V40W”的电烙铁。
问题：
电烙铁在间断使用过程中时时刻刻保持比较高的温度，这样比较浪费电能，那么我们如何想办法在不使用的过程中保持适当的温度而达到节约的目的呢？4、5、如图2所示，电源电压为220V，R是标有 “220V40W”的电烙铁，L是标有“PZ220-40”的灯泡。当S闭合时，电烙铁正常工作；当S断开时，电烙铁处于保温状态。有同学认为：在保温状态时，灯和电烙铁同时工作，相同时间内消耗的电能一定比电烙铁正常工作时消耗的电能多。你认为如何？通过计算回答如图是某节能型家用电饭锅简化的电路图。当S1 S2都闭合时，R1、R2 两个发热体同时给锅加热，处于高温加热状态。当只闭合S1时，处于保温状态。已知家庭电路电压为220V，R2工作时的阻值为88Ω，电饭锅保温状态时的功率为40W。试求：
（1）高温加热状态时，通过R2的电流是多少安？
（2）低温保温状态时，R1 的阻值是多少欧？
（3）如果做一次米饭（高温加热状态）
用30min，则消耗多少电能？6、【例题分析】【例题分析】分析：该题一共有两种情况：（1）低温保温状态时：只闭合S1，只有 R1接在电路中。（2）高温加热状态时：S1 S2都闭合，R1、R2 两个发热体并联，电路如图。 （R1 = U2 / P1） I2 = U / R2 W =（P1+P2）t已知：电压U=220V， R1消耗的功率P1=40W
求： R1的阻值已知：电压U=220V，R2=88Ω
求：通过R2的电流和高温加热
30min，消耗多少电能。P2=U2/ R2能力提高：7、把“6V12W”和“6V6W”的两个小灯泡串联在电路中，则它们通过的电流之比 ；两端电压之比 ；实际消耗的功率之比 ；相同时间内电流所做的功之比为 ；产生的热量之比 。8、把“6V12W”和“6V3W”的两个小灯泡并联在电路中，则通过它们的电流之比为 ；两端的电压之比为 ；实际消耗的功率之比为 ；相同时间内电流所做的功之比为 ；产生的热量之比为 。1：11：21：21：21：24：11：14：14：14：19、如图所示，L为一盏标有“6V12W”字样的电灯，R为变阻器，电源电压是12V求：
（1）灯泡的电阻是多少？
（2）将变阻器的阻值调到多大时，才能使L和R消耗的功率相等？
（3）当L实际功率为4瓦时，L两端的电压是多大？此时变阻器的阻值应调到多大？U
