电学复习[上学期](电能的利用[上学期]课前复习)

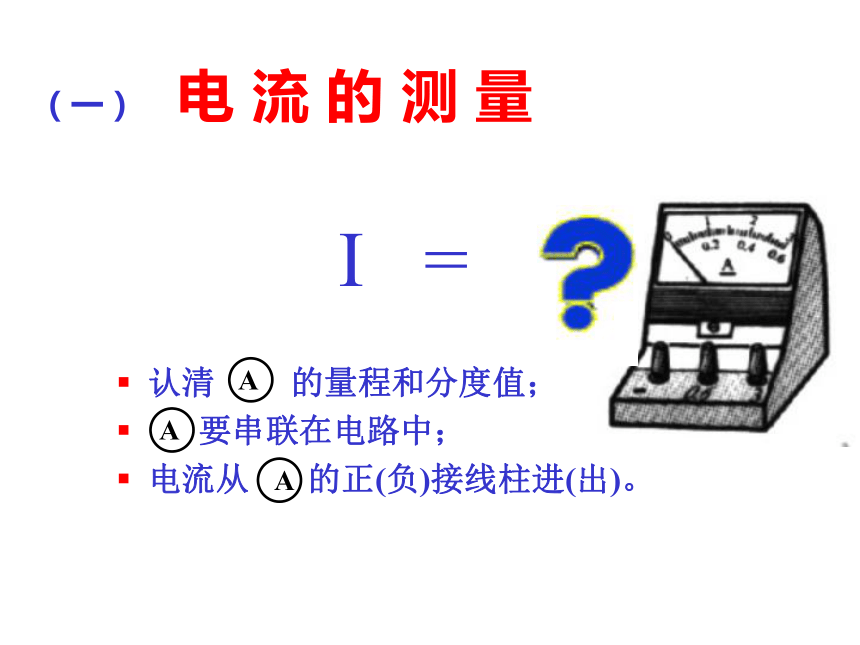

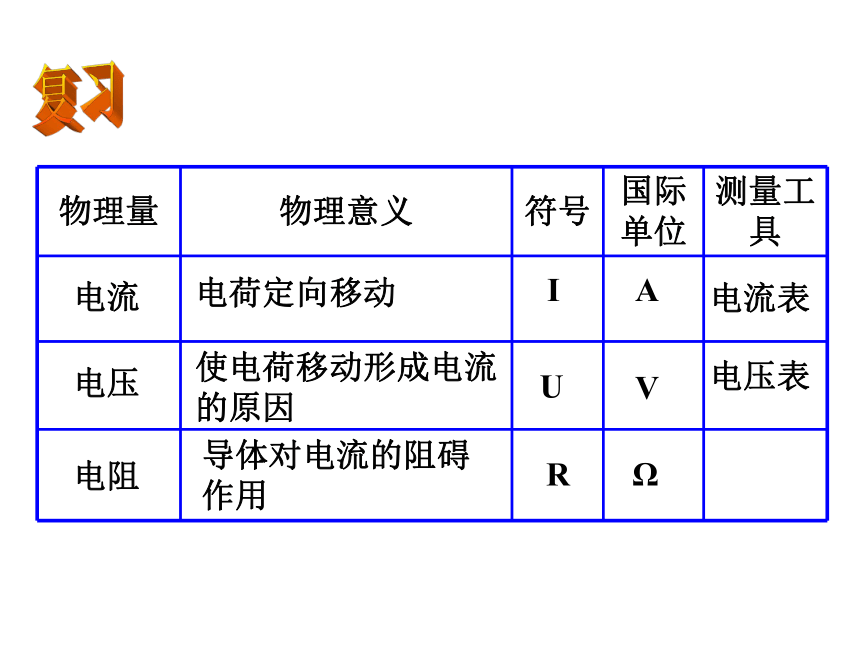

课件33张PPT。电学复习电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ复习（一） 电 流 的 测 量 认清 的量程和分度值；
要串联在电路中；

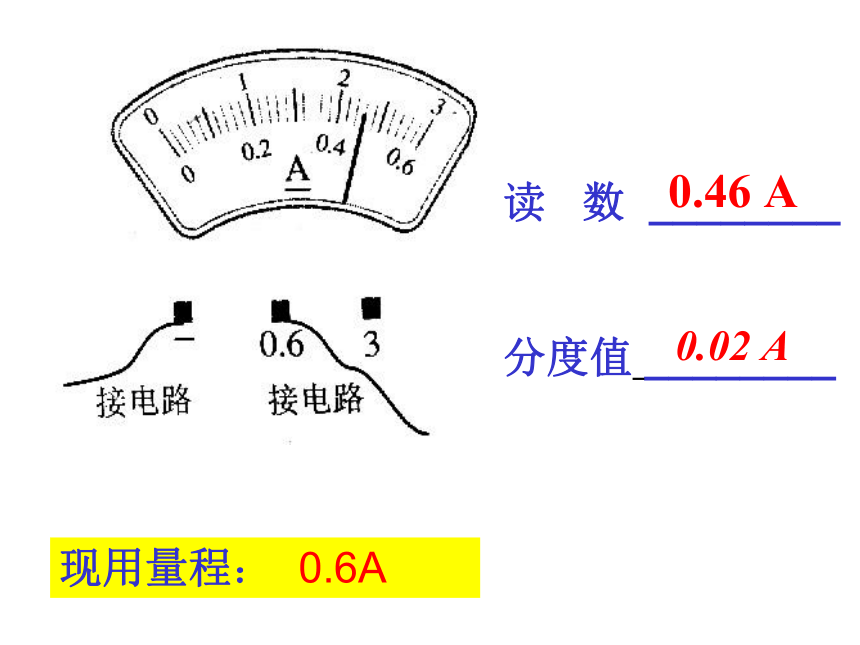

电流从 的正(负)接线柱进(出)。AAAI =现用量程： 0.6A读 数 ________

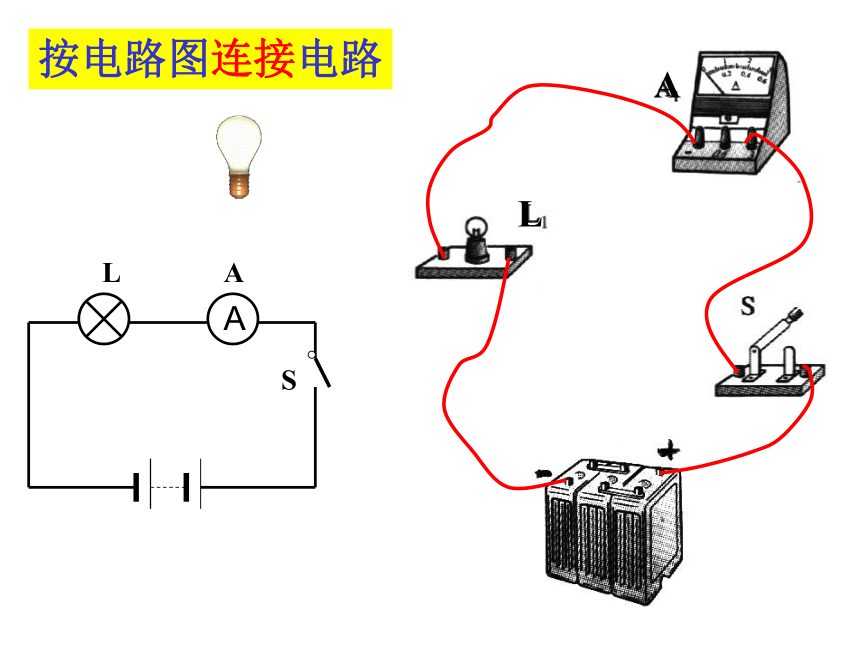

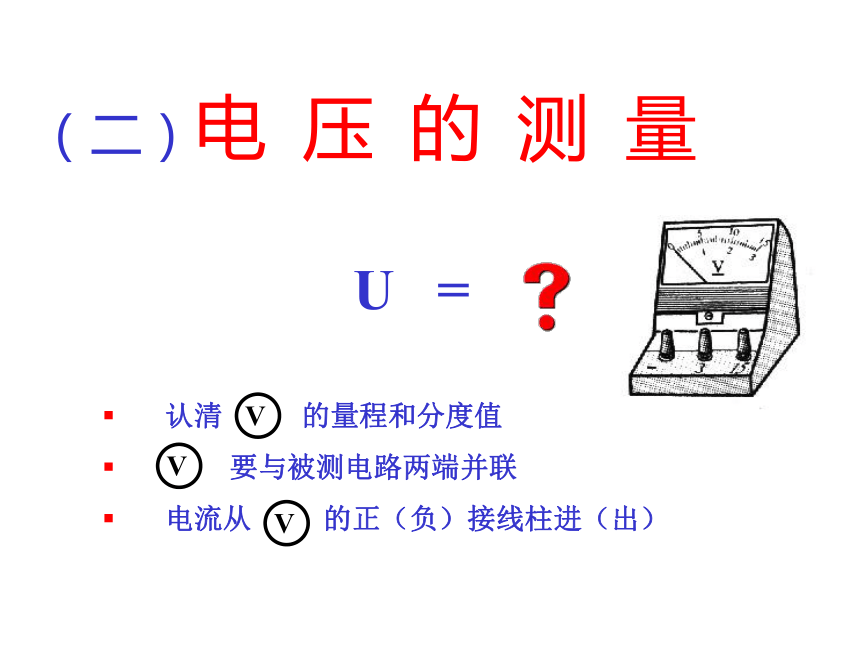

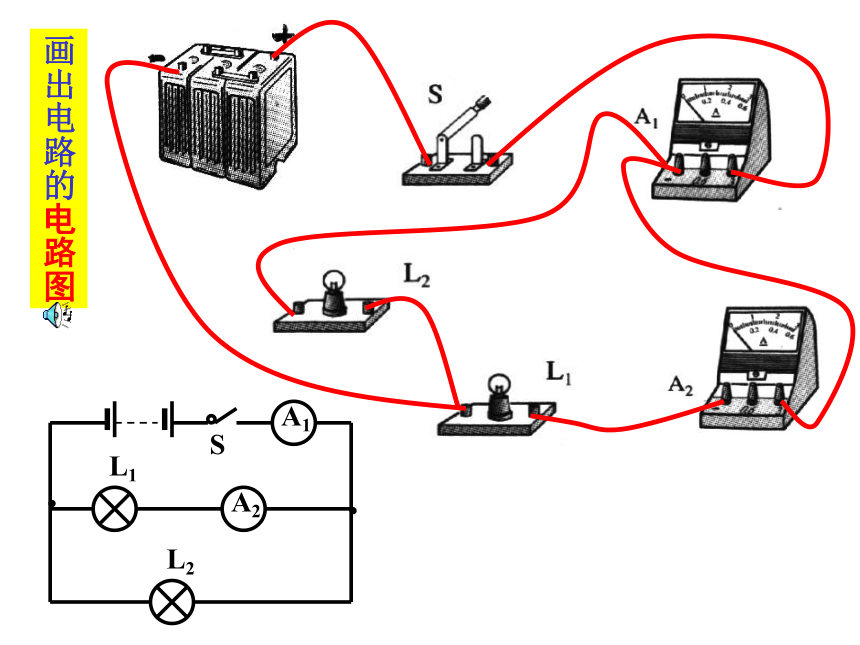

分度值 ________ 0.46 A0.02 A按电路图连接电路LA画出电路的电路图（二）电 压 的 测 量 认清 的量程和分度值
要与被测电路两端并联
电流从 的正（负）接线柱进（出）
VVVU =分度值_____分度值_____ 读 数 _____读 数 ______ 0.6 V8.5 V0.1 V0.5 V问题：

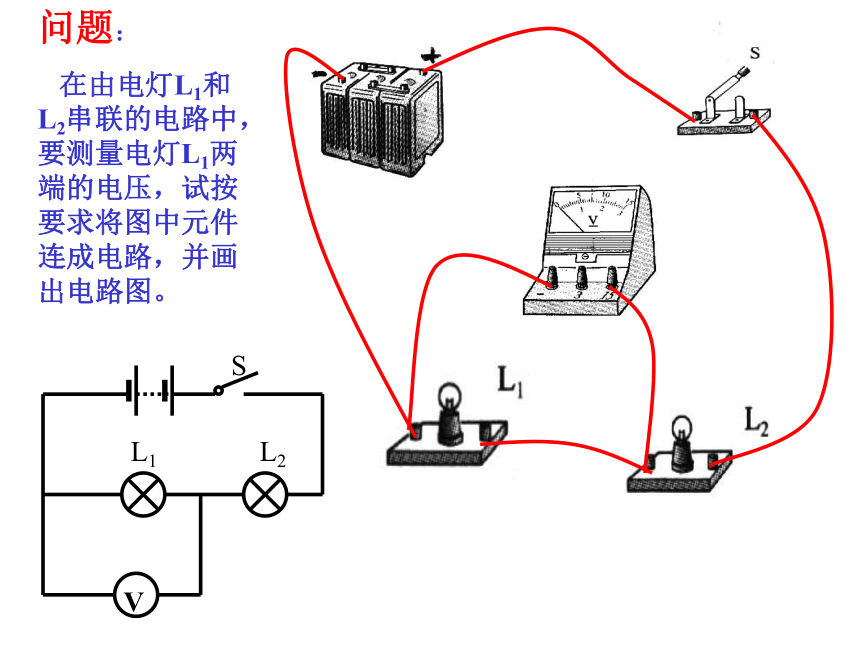

在由电灯L1和L2串联的电路中，要测量电灯L1两端的电压，试按要求将图中元件连成电路，并画出电路图。问题：

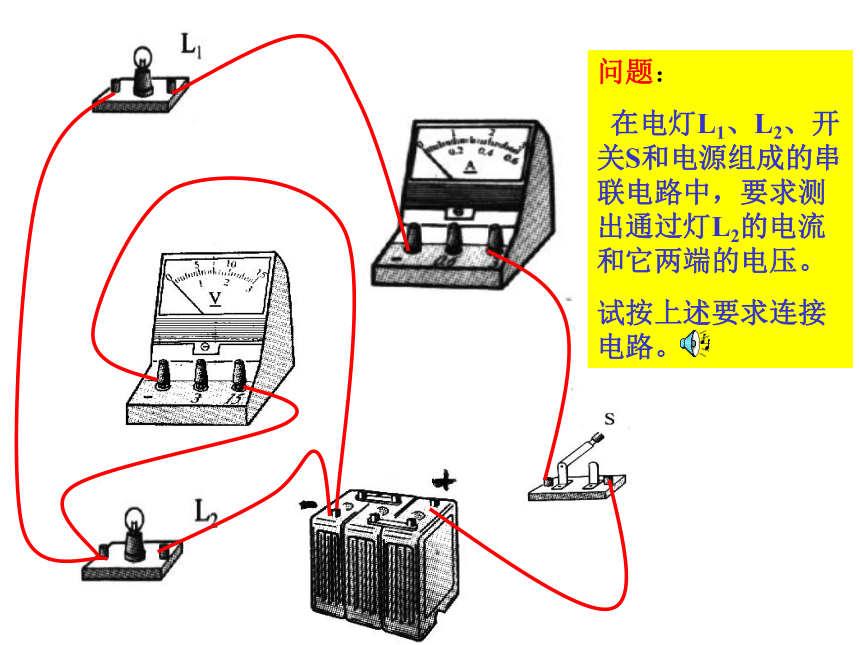

在电灯L1、L2、开关S和电源组成的串联电路中，要求测出通过灯L2的电流和它两端的电压。

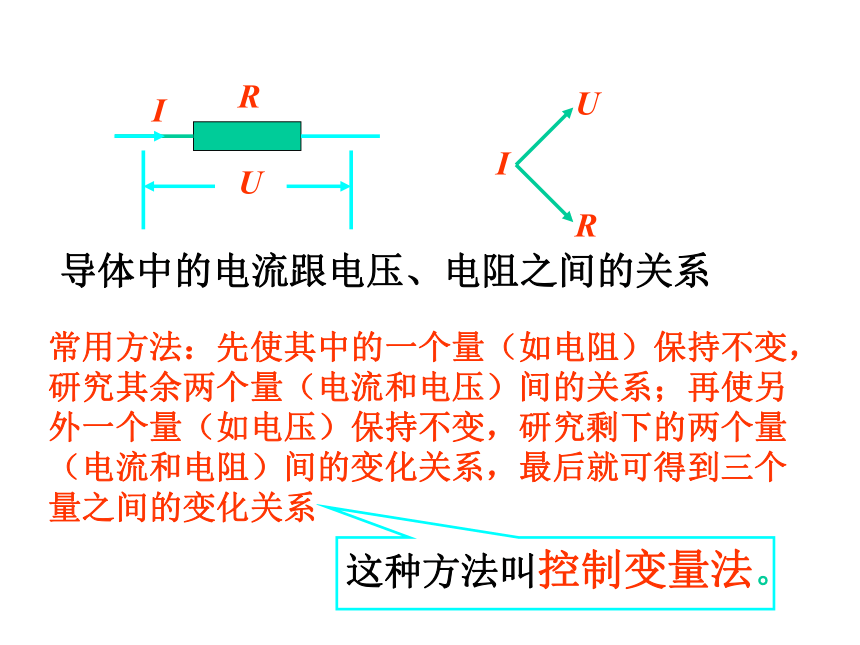

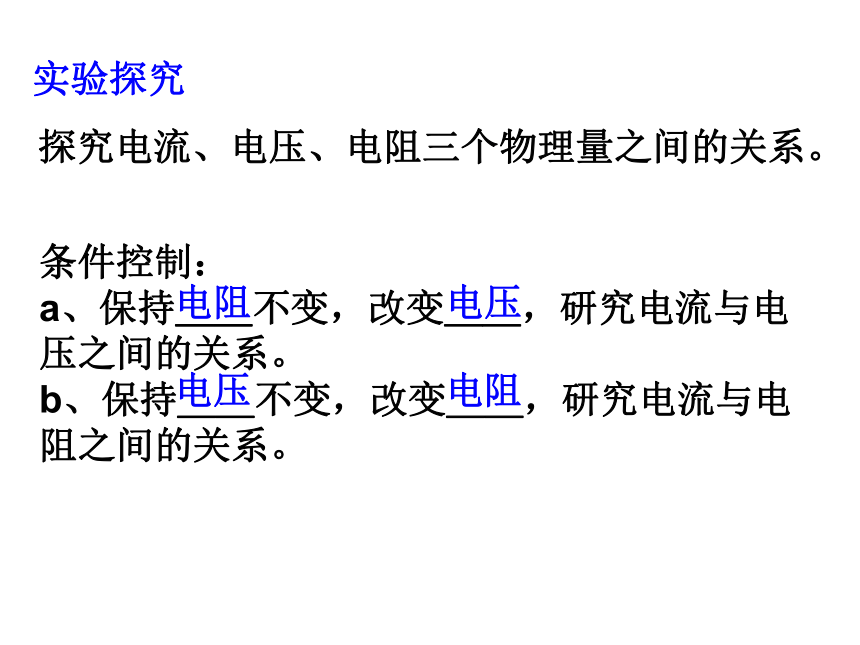

试按上述要求连接电路。导体中的电流跟电压、电阻之间的关系常用方法：先使其中的一个量（如电阻）保持不变，研究其余两个量（电流和电压）间的关系；再使另外一个量（如电压）保持不变，研究剩下的两个量（电流和电阻）间的变化关系，最后就可得到三个量之间的变化关系实验探究 探究电流、电压、电阻三个物理量之间的关系。 条件控制：
a、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。
b、保持＿＿不变，改变＿＿，研究电流与电阻之间的关系。 电阻电压电压电阻R注意事项1、连接电路时开关应____ 闭合开关前，滑动变阻器的滑片应移到_________ 位置。 断开。 电阻最大 2、滑动变阻器的作用保护电路并使电阻R两端电压变化.实验一．电阻不变时，电流与电压的关系 保持电阻不变时，电流跟电压成＿＿＿关系。结论1：521.51正比表格中的数据由实验时实际的填写。说明:也可移动滑片摸拟实验实验二．电压不变时，电流与电阻的关系 2542结论2：保持电压不变时，电流跟电阻成＿＿关系。反比总结：导体中电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。保持电阻不变时，电流跟电压成正比关系。结论1：结论2：保持电压不变时，电流跟电阻成反比关系。欧姆定律四、计算：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是
242欧，如果电灯线路的电压是220伏，求灯丝
中通过的电流。解：已知R＝242欧，U＝220伏，
　　I＝U/R＝220伏/242欧＝0.9安
答：电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，
通过的电流是10安，求电热水器工作时两端的电压。解：已知R＝22欧，I＝10安
　　因为I＝U/R，所以
　　U＝IR＝10安×22欧＝220伏
答：电压是220伏。一、串联电路的特点：1、开关控制所有用电器。2、电路中的电流处处相等U总＝U1＋U23、串联电路中总的电压等于　各灯两端的电压之和推导电阻规律，即：R1、R2、R总。4串联电路中，总电阻等于　　各部分电阻之和R总＝R1＋R2 R1=5欧 R2＝10欧,求电流例2：电铃正常工作时两端电压为12V，现有电源电压36V，要使电铃正常工作，应该怎么办？电铃电阻R=20Ω。　　在并联电路中，有什么特点和规律呢？二、并联电路的特点（1）把两只电灯L1、L2连接成下图电路。1干路开关控制整个电路（总开关），支路开关控制支路AAA12总(2)干路上的总电流等于各条支路的电流之和　　U总＝ U1＝U2(3)两端的总电压等于各支路两端的电压推导电阻规律，即：R1、R2、R总。(4)总电阻的倒数等于　各支路电阻的倒数之和两个电阻并联时：推导电流分配关系(5)并联电路中电流的分配与电阻成反比1、求两个6欧和10欧电阻并联后的总电阻
2、灯L1的电阻为20欧，与电阻为60欧的灯L2并联，接在30V的电源上，求两灯的总电阻和干路中的电流1、电路中并联的电灯（用电器）越多，干路中的电流越大，可能会引起电源超载而损坏电源。
2、并联电路中，某条支路上的电阻越小，则该条支路上的电流越大。
