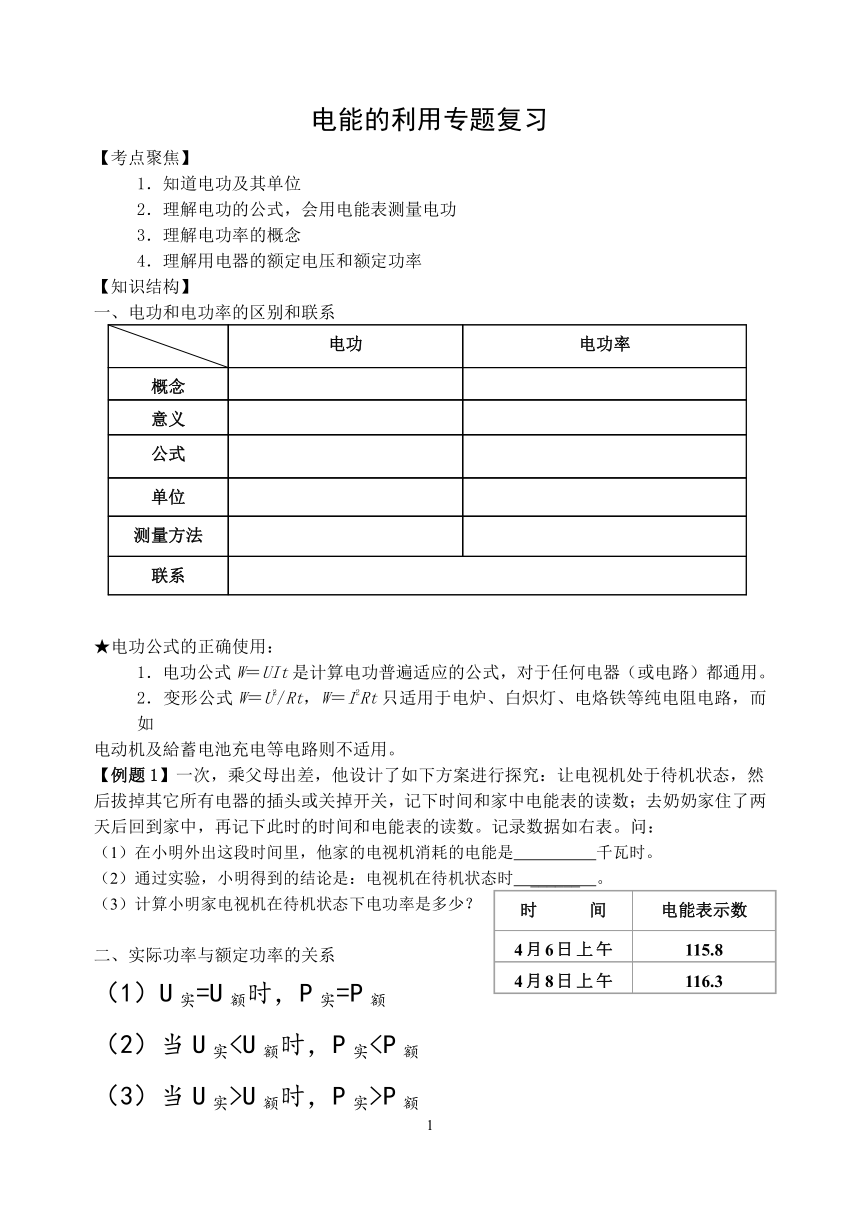

电能的利用专题复习[上学期]

电能的利用专题复习
【考点聚焦】
1．知道电功及其单位
2．理解电功的公式，会用电能表测量电功
3．理解电功率的概念
4．理解用电器的额定电压和额定功率
【知识结构】
1、 电功和电功率的区别和联系
★电功公式的正确使用：
1．电功公式W＝UIt是计算电功普遍适应的公式，对于任何电器（或电路）都通用。
2．变形公式W＝U2/Rt，W＝I2Rt只适用于电炉、白炽灯、电烙铁等纯电阻电路，而如
电动机及給蓄电池充电等电路则不适用。
【例题1】一次，乘父母出差，他设计了如下方案进行探究：让电视机处于待机状态，然后拔掉其它所有电器的插头或关掉开关，记下时间和家中电能表的读数；去奶奶家住了两天后回到家中，再记下此时的时间和电能表的读数。记录数据如右表。问：
（1）在小明外出这段时间里，他家的电视机消耗的电能是　　　　　千瓦时。
（2）通过实验，小明得到的结论是：电视机在待机状态时　______　。
（3）计算小明家电视机在待机状态下电功率是多少？
二、实际功率与额定功率的关系
（1）U实=U额时，P实=P额
（1）
（2）当U实（3）当U实>U额时，P实>P额

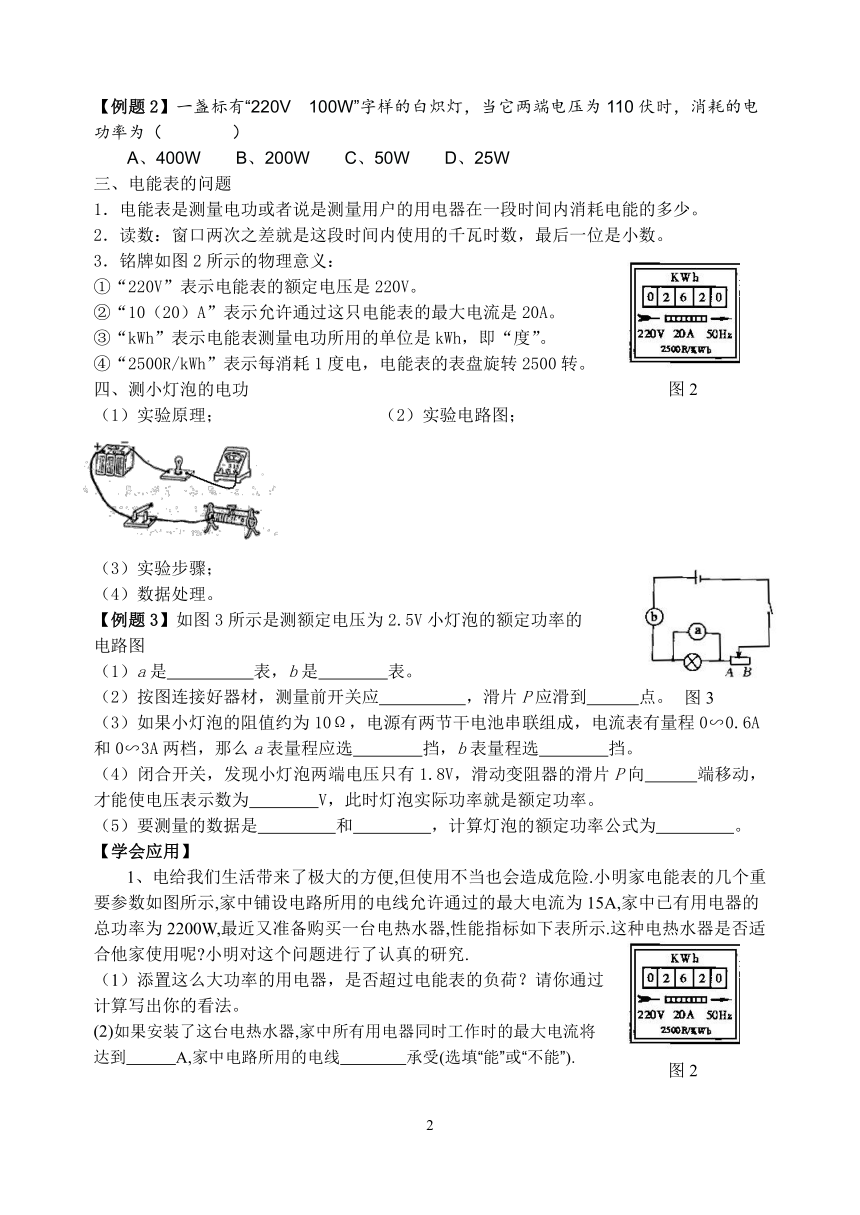

【例题2】一盏标有“220V 100W”字样的白炽灯，当它两端电压为110伏时，消耗的电功率为（ ）
A、400W B、200W C、50W D、25W
三、电能表的问题
1．电能表是测量电功或者说是测量用户的用电器在一段时间内消耗电能的多少。
2．读数：窗口两次之差就是这段时间内使用的千瓦时数，最后一位是小数。
3．铭牌如图2所示的物理意义：
①“220V”表示电能表的额定电压是220V。
②“10（20）A”表示允许通过这只电能表的最大电流是20A。
③“kWh”表示电能表测量电功所用的单位是kWh，即“度”。
④“2500R/kWh”表示每消耗1度电，电能表的表盘旋转2500转。
四、测小灯泡的电功
（1）实验原理； （2）实验电路图；
（3）实验步骤；
（4）数据处理。
【例题3】如图3所示是测额定电压为2.5V小灯泡的额定功率的
电路图
（1）a是 表，b是 表。
（2）按图连接好器材，测量前开关应 ，滑片P应滑到 点。
（3）如果小灯泡的阻值约为10Ω，电源有两节干电池串联组成，电流表有量程0∽0.6A
和0∽3A两档，那么a表量程应选 挡，b表量程选 挡。
（4）闭合开关，发现小灯泡两端电压只有1.8V，滑动变阻器的滑片P向 端移动，才能使电压表示数为 V，此时灯泡实际功率就是额定功率。
（5）要测量的数据是 和 ，计算灯泡的额定功率公式为 。
【学会应用】
1、电给我们生活带来了极大的方便,但使用不当也会造成危险.小明家电能表的几个重要参数如图所示,家中铺设电路所用的电线允许通过的最大电流为15A,家中已有用电器的总功率为2200W,最近又准备购买一台电热水器,性能指标如下表所示.这种电热水器是否适合他家使用呢 小明对这个问题进行了认真的研究.
（1）添置这么大功率的用电器，是否超过电能表的负荷？请你通过计算写出你的看法。
(2)如果安装了这台电热水器,家中所有用电器同时工作时的最大电流将达到　　　A,家中电路所用的电线　　　　承受(选填“能”或“不能”).
（３）通过对以上问题的研究，你认为如果他家购买了这台电热水器，在使用时应该采取什么措施？
（４）请你算一算：按照当地１ＫＷ·h电费为0.55元的标准，如果这台电热水器每天正常工作1 h，小明家一个月需多交纳多少电费？（每月按30天计算）
2、在”测定小灯泡的电功率”的实验中,已知小灯泡的额定电压为3.8V，假如电压表0～15伏量程已损坏，你能否测出小灯泡的额定功率？
【对应训练】
1．电能表是用来测定下列哪个物理量的 〔 〕
A．电能 B．电流 C．电压 D．电阻
2．将7.2×105J的电功用“度”作单位表示,则应为 〔 〕
A.20度 B.2度 C.0.2度 D.0.02度
3.采葳同学家在1月1日和2月1 日两次观察家里的电能表,如下表所示,那么该同学家一月用电 〔 〕
0 2 3 3 4 0 2 8 7 9
A．545度 B．54.5
C．455度 D．45.5度
4．下列关于电功率的说法中,正确的是 〔 〕
A．电功率越大,电流做功越多 B.电功率越大,所用的时间越短
C.电功率越大,用电器消耗的电能越多 D.电功率越大,用电器消耗电能越快
5.“220V 100W”的灯泡接入电压为210V的电路,则该灯泡的实际电功率 〔 〕
A．大于100W B．等于100W C．小于100W D．条件不足,无法判断
6．在测定一个小灯泡额定电功率的实验中,若小灯泡额定电压为2.5V,允许通过的最大电流为0.4A.电源是4节干电池串联成的电池组.另配有0-0.6A、0-3A两量程的电流表一个,0-3V、0-15V两量程的电压表一个,最大阻值为20Ω的滑动变阻器等,则在这个实验中电流表、电压表的量程分别应选用的量程是 〔 〕
A．电流表选0-0.6A,电压表选0-3V B．电流表选0-0.6A,电压表选0-15V
C．电流表选0-3A,电压表选0-3V D．电流表选0-3A,电压表选0-15V
7.有一阻值为40Ω的电热器,工作时产生热量的功率为1000W,则通过该电热器的电流和电热器两端的电压分别是 〔 〕
A．10A 100V B.2A 200V C.5A 100V D.5A 200V
8．根据你生活中的观察,电子手表、电灯、晶体管收音机、电烫斗这些常用电器中，电功率最大的是_______,电功率最小的是_______.
9．电灯泡上标着“PZ220-40”，这里的“220”表示_________________________，“40”表示的是灯泡______________.此灯泡正常工作时的电流为_______A,电阻为__________.
10．一个在某电压下工作的电烙铁,功率是100W,电流是454mA,加在这个电烙铁两端的电压是_______.
11.在测定小灯泡电功率的实验中:
(1)电源电压要_______小灯泡的额定电压,串联一个滑动变阻器是为了_______;
(2)闭合开关前,滑动变阻器应放在_______位置上,这样做的好处是_______;
(3)为了测定有“4.5V”字样的小灯泡的功率,除了要用电压表、电流表、小灯泡、开关、滑动变阻器、导线外，还应在下列器材中选用_______。
A.三节干电池 B.三节蓄电池 C.两节干电池 D.两节蓄电池
12．如上表所示的电器每天工作时间均有减少，照明电器每天减少一小时，厨房电器每
天工作时数减少0.5小时，洗衣机每天工作时时数减少0.5小时,其他用电器每天工作时数均减少1.5小时,则一个月能节约用电多少千瓦时 折合多少度 折合多少焦耳
13.按图5所示电路对额定电压为3.8V的小灯泡进行实验时,测得5组实验数据,并记录在表中,同时记录了小灯泡亮度变化的情况.
请你仔细分析实验数据和实验现象,回答下列问题:
次数 1 2 3 4 5
U/V 3.0 3.5 3.8 4.0 4.5
I/A 0.28 0.30 0.31 0.32 0.34
亮度 增加
(1)灯泡的额定功率是___.
(2)小灯泡的亮度变化规律是____________________.
(3)除了表格中列出的数据和现象外,你还能发现的问题是____________________.
14."PZ220-25"的灯泡,接在220伏电路中,通过灯泡电流有多大 这时灯泡电阻有多大 若将该灯泡接在210伏的电路中,实际发出功率是多大
15.电阻R1=6欧和R2=12欧并联在电路中，测得R1消耗的电功率是6瓦,求：(1)R1两端的电压是多少？(2)R1和R2消耗的总电功率是多少？
【参考答案】
1.A 2.C 3.D 4.D 5.C 6.A 7.D 8.A 9.电熨斗 电子手表 10.该灯泡的额定电压为220V 该灯泡的额定功率为40W 0.18 1210Ω 11.220V 12. (1)大于 改变灯泡中的电流和灯泡两端的电压 (2)阻值最大 电路中的电流最小,保护电路 (3)B 13. 30.75KWh 14. 1.178 随着灯泡两端电压的增大,灯泡的实际功率变大,灯泡越来越亮 灯泡的阻值与温度有关
2、
电功
电功率
概念
意义
测量方法
联系
公式
单位
图2
图3
116.3
4月8日上午10:00
115.8
4月6日上午8:00
电能表示数
/千瓦时
时 间
图2
图5
