3.6电能的利用（预备）----电路探密复习[上学期]

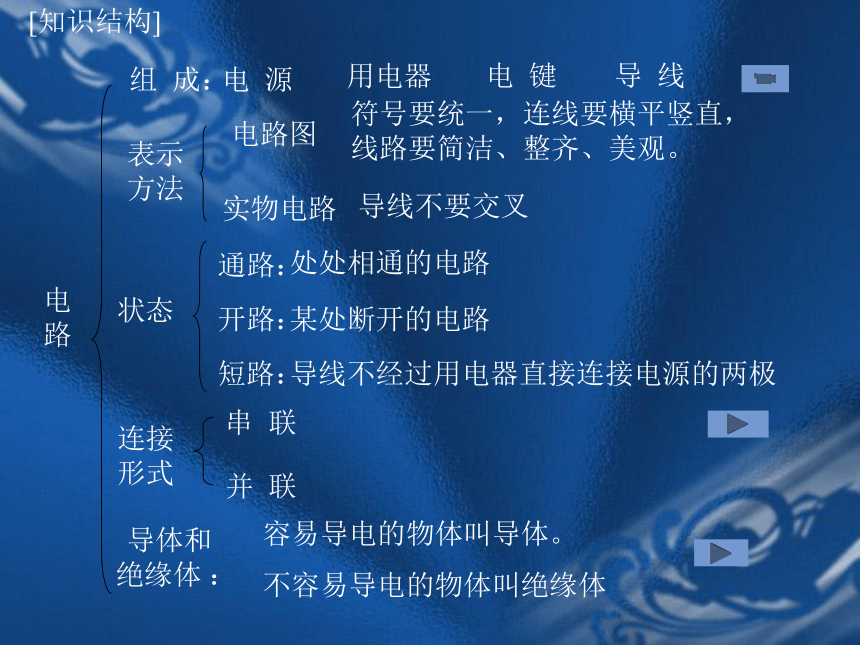

课件36张PPT。《电路探秘》复习[知识结构]电 路电 源用电器导 线电 键组 成：连接形式串 联并 联导体和
绝缘体 ：电路图状态通路：开路：短路：处处相通的电路某处断开的电路导线不经过用电器直接连接电源的两极容易导电的物体叫导体。

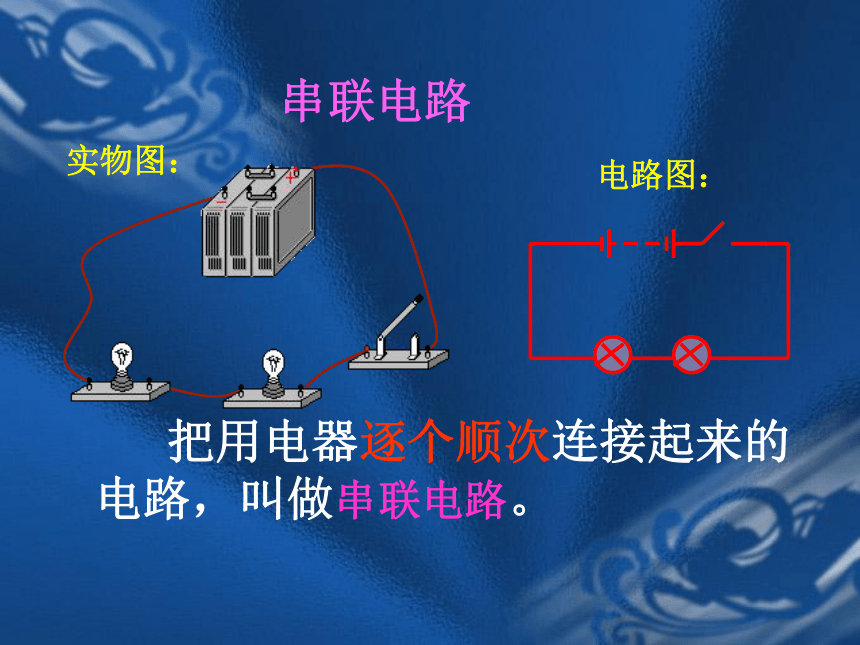

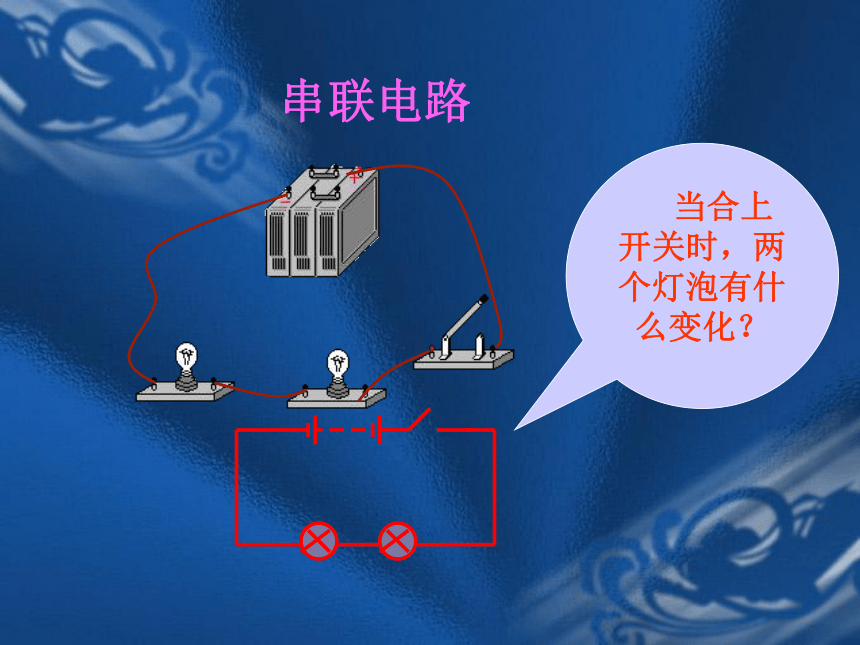

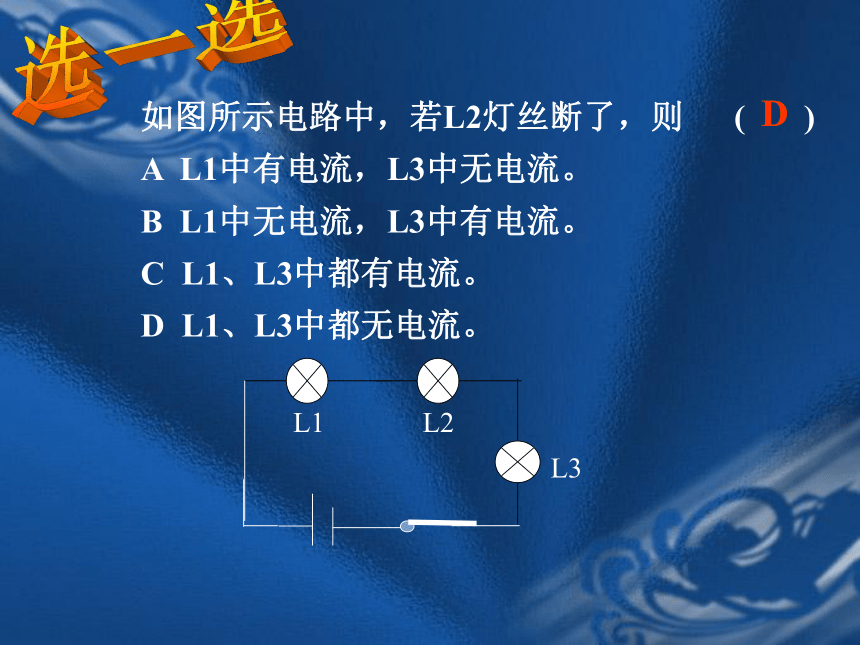

不容易导电的物体叫绝缘体表示方法实物电路符号要统一，连线要横平竖直，线路要简洁、整齐、美观。导线不要交叉说出下表中所列电路器件的符号各代表什么器件。电池电动机电灯电流表电压表电阻变阻器串联电路 把用电器逐个顺次连接起来的电路，叫做串联电路。 实物图：电路图： 当合上开关时，两个灯泡有什么变化？串联电路亮串联电路如图所示电路中，若L2灯丝断了，则 ( )
A L1中有电流，L3中无电流。
B L1中无电流，L3中有电流。
C L1、L3中都有电流。

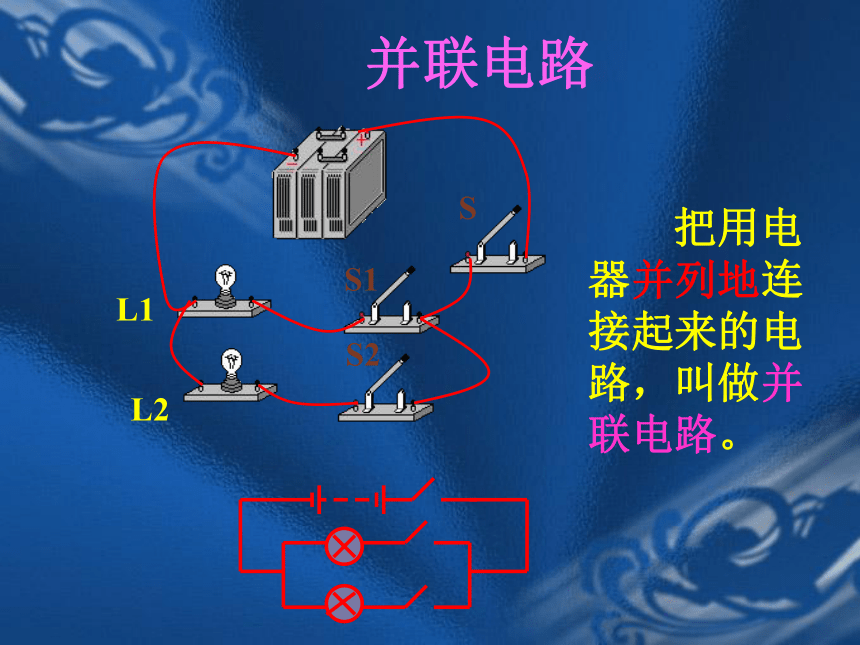

D L1、L3中都无电流。选一选D 把用电器并列地连接起来的电路，叫做并联电路。并联电路SS1S2L1L2并联电路SS1S2L1L2灯
泡
L1
亮灯
泡
L2
不
亮并联电路SS1S2L1L2

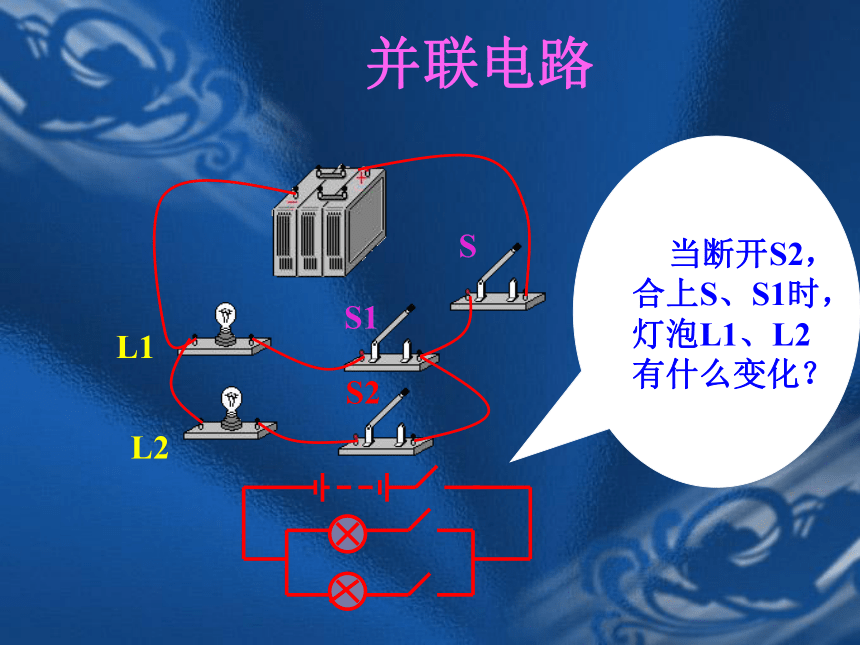

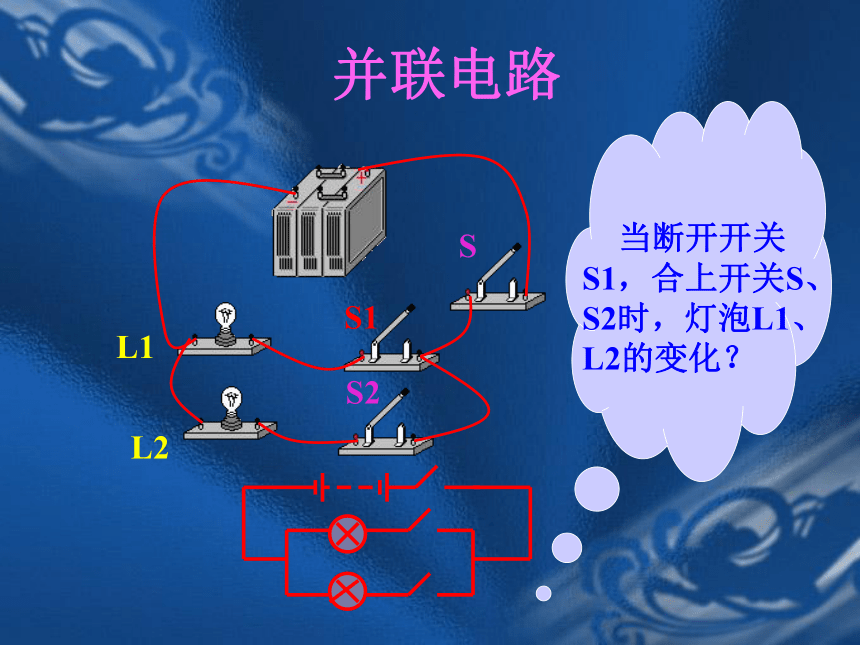

当断开开关
S1，合上开关S、S2时，灯泡L1、
L2的变化？

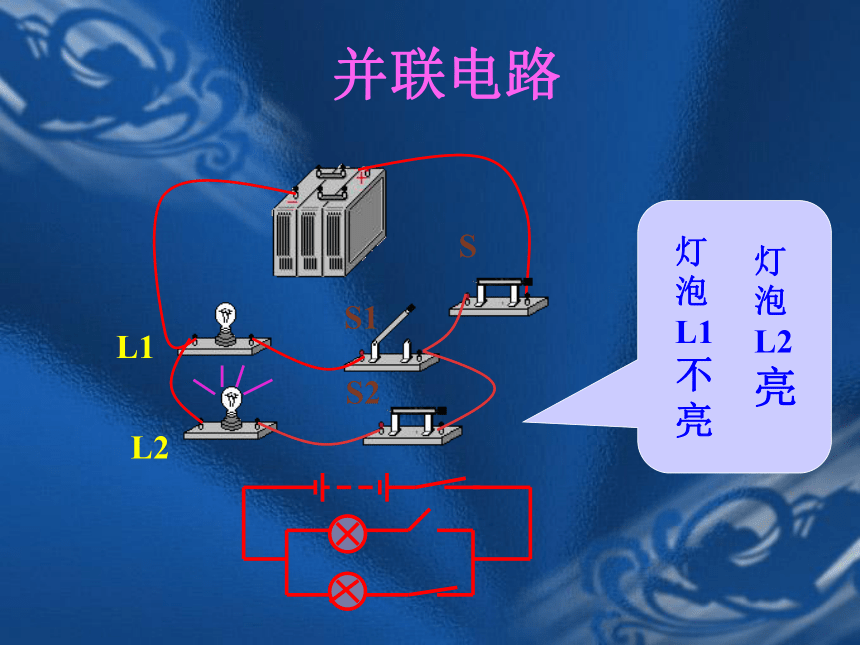

并联电路SS1S2L1L2灯
泡
L1
不
亮灯
泡
L2
亮并联电路指出图中灯泡的连接方式，并说明开关的作用用笔画出电路中的干路部分指出图中灯泡的连接方式，并说明开关的作用用笔画出电路中的干路部分 空气是一种好的绝缘体，然而在夏天打雷闪电时，两块云层之间的空气就成了_______,所以,导体和绝缘体是相对的. 如图：A是废旧灯泡芯，B完好的白炽灯丝。现用酒精灯对它们加热，上图中 电流表示数变化情况是____________________.下图中电流表示数变化情况是____________________________.B导体示数减小电流表出现读数2、找出下面电路连接图中的错误和不足。想一想?甲[分析]乙[分析]丙[分析]L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。想一想?甲[分析]乙[分析]丙[分析]甲：电路为短路，电路虽有用电器
但没有接入电路。L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。想一想?甲[分析]乙[分析]丙[分析]乙：电路中L2没有接入电路中，
造成L2部分断路。L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。想一想?甲[分析]乙[分析]丙[分析]丙：电路虽然连接对了，但由于
导线交叉易造成混乱。L2L1L2L1L1L21.下列电路完整无缺的是（ ）（A）（B） （C） （D）D试一试
2.如图所示，若断开开关S2 、闭合S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。S1 S2通开短如图所示的电路中，当开关S闭合后
A 铃响灯灭 B 铃响灯也亮
C 铃不响灯灭 D 铃不响灯亮选一选如图所示的电路中，当开关S闭合后（ ）
A 铃响灯灭 B 铃响灯也亮
C 铃不响灯灭 D 铃不响灯亮S选一选D图中的元件位置不动，组成电路，
要求L1、L2并联，K为总开关．画一画图中的元件位置不动，组成电路，
要求L1、L2并联，K为总开关．画一画 下面是已连接的实物图，请你画出它的电路图． 画一画 下面是已连接的实物图，请你画出它的电路图． 画一画按照图甲所示电路，将乙中各元件连接起来L1L2S1S2S3连一连下图给出了几种电路元件 ，在图上用笔画线代替导线，把 电路元件连接起来。要求L1与L2并联，且滑动变阻器控制通过L2的电流，S是总开关。SL1L2连一连在“用电流表测电流”的实验中，某同学连接的电路如图所示。
1、闭合开关，观察到灯泡L1和L2的发光情况是______
2、针对上述现象，该电路存在的问题是_______
3、请在原图上只改动一根导线，使两只电流表分别测干路和支路电流。想一想Ｌ１Ｌ２局部短路在“用电流表测电流”的实验中，某同学连接的电路如图所示。
1、闭合开关，观察到灯泡L1和L2的发光情况是______
2、针对上述现象，该电路存在的问题是_______
3、请在原图上只改动一根导线，使两只电流表分别测干路和支路电流。想一想Ｌ１Ｌ２局部短路复习目标：1、? 知道电路各组成部分的基本作用；能从电路中判别通路、开路和短路现象。
2、理解串、并联电路 3、会根据简单的串联和并联电路图，将实物连接成电路；会根据电路图画出实物接线图。会根据连接好的实物图画出相应的电路图。 4、能根据要求设计简单的电路。 小明在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉他是一个小灯泡坏了，如图： a、b、c为三个接线柱，请你帮助小明，在下图所示的实验器材中任选一种，在不允许拆开电路的情况下，连入电路，检测也哪只灯泡坏了，请按下面表格的要求填入检测实验的内容。导线 电流表bcL2L1a电压表 小灯泡想一想L1L2SL1L2SL1L2SL1L2S如果L1亮,则L2坏了.
如果L1亮,则L2坏了.
如果电压表有示数,则L2坏了
如果小灯泡亮,则L2坏了
