电能的利用[上学期]

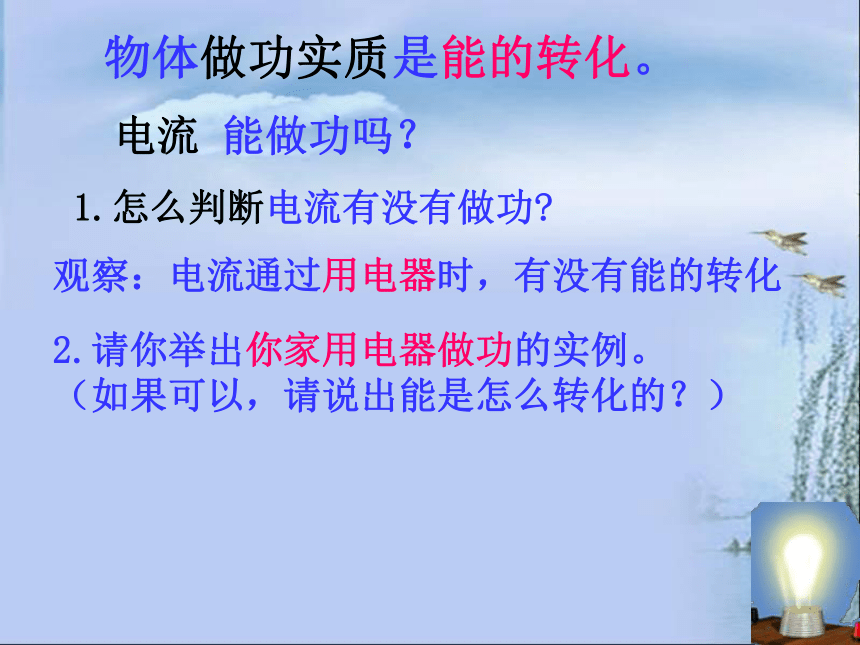

课件44张PPT。水流 能做功吗？如：洪水能冲坏房屋、桥梁如：水力发电。物体做功实质是能的转化过程。物体做功的实质是什么？电流 能做功吗？1.怎么判断电流有没有做功?物体做功实质是能的转化。观察：电流通过用电器时，有没有能的转化2.请你举出你家用电器做功的实例。

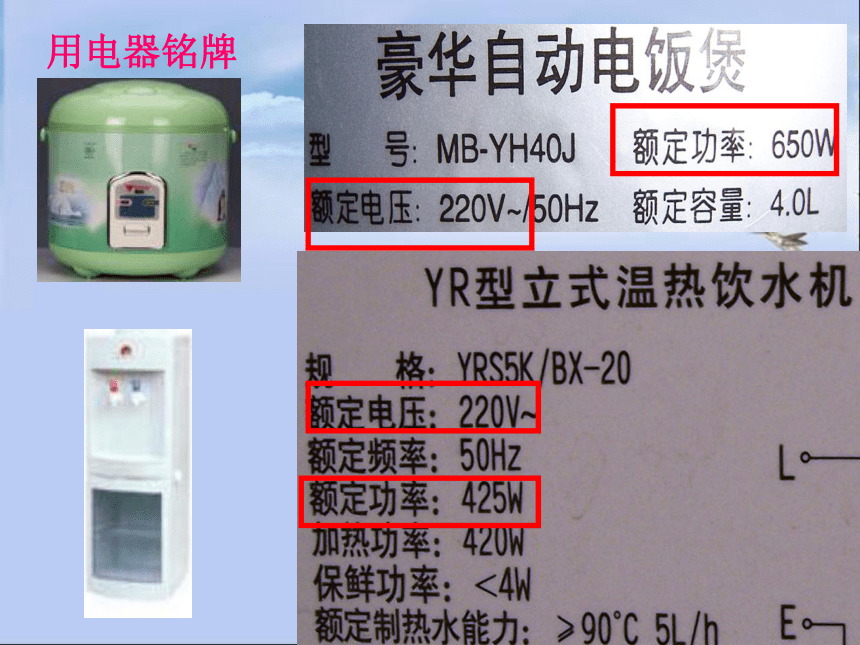

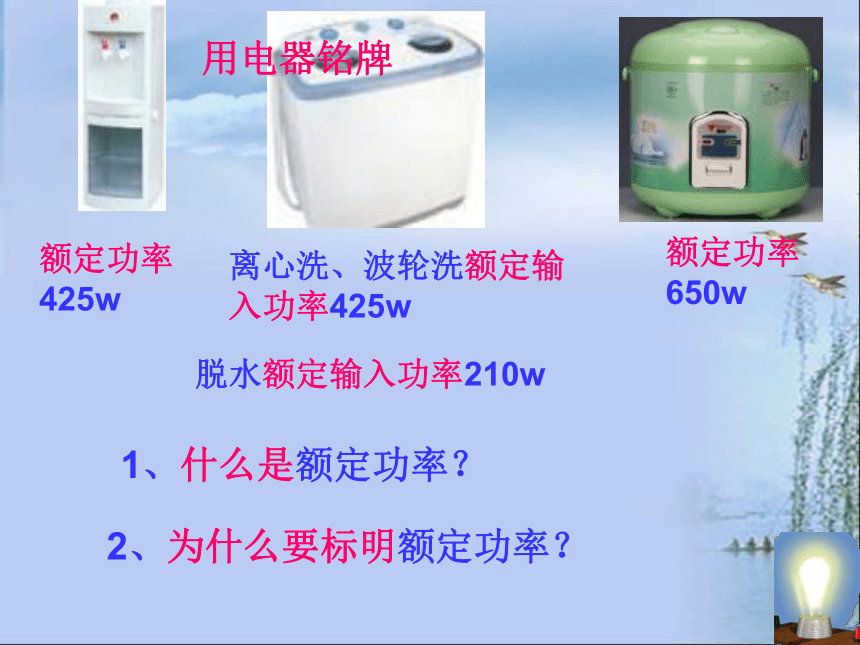

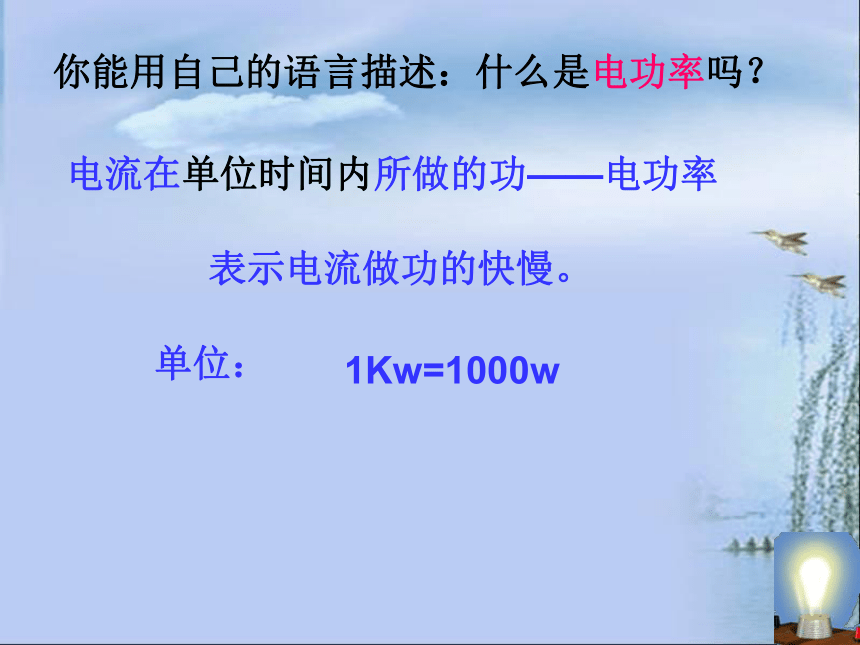

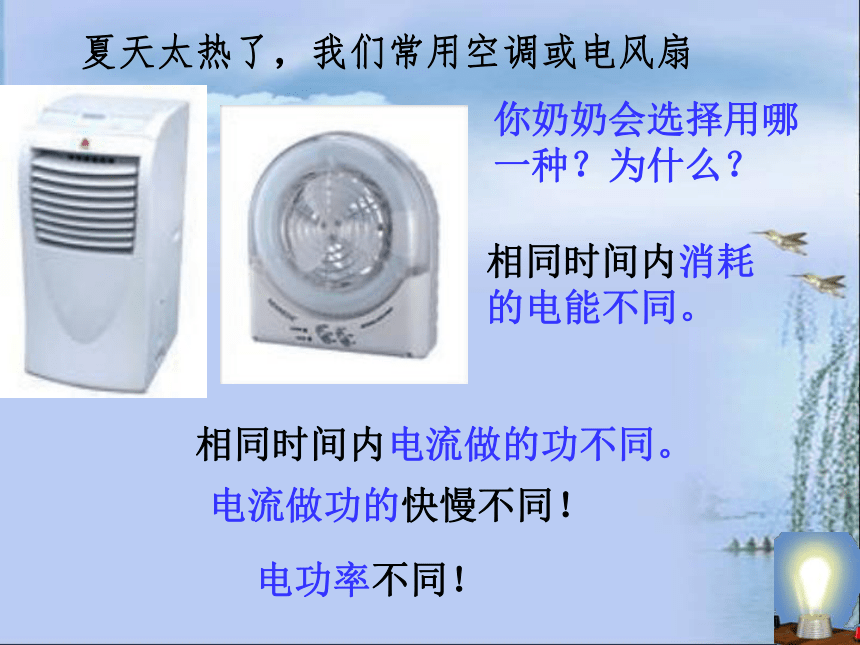

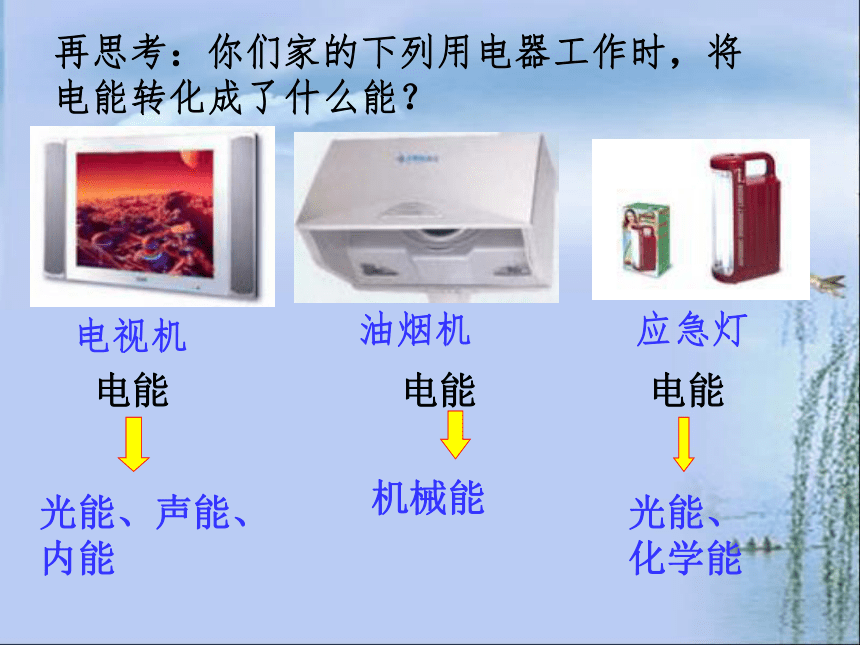

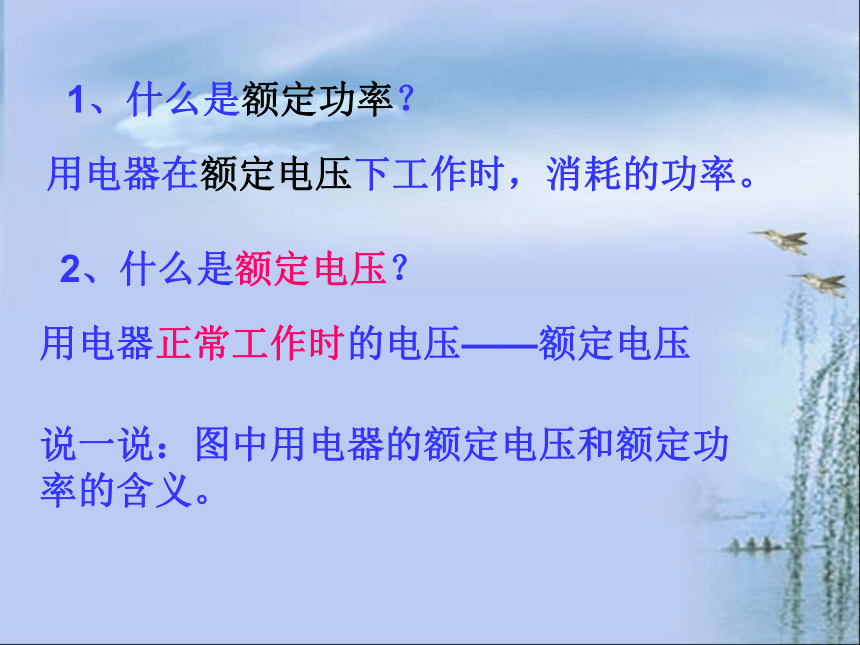

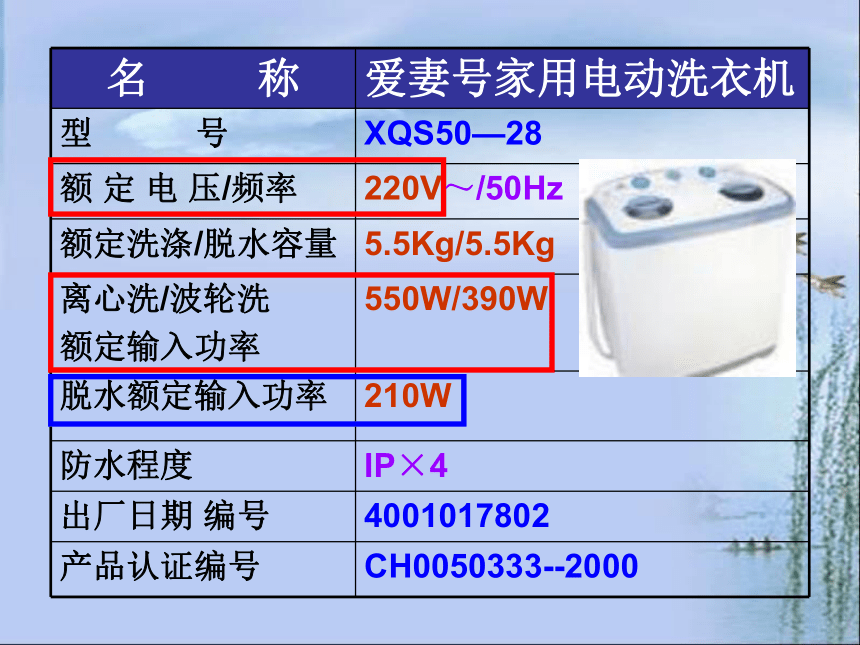

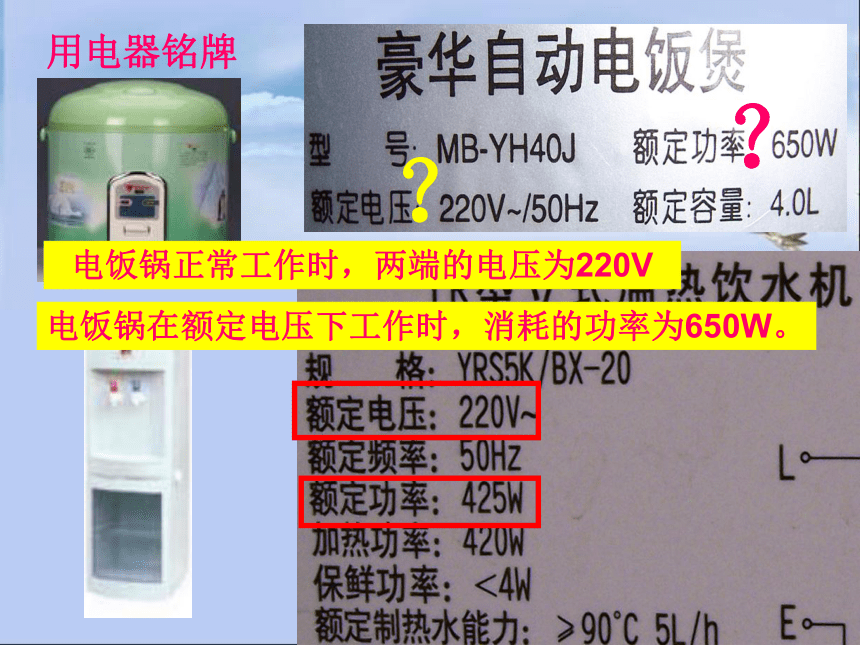

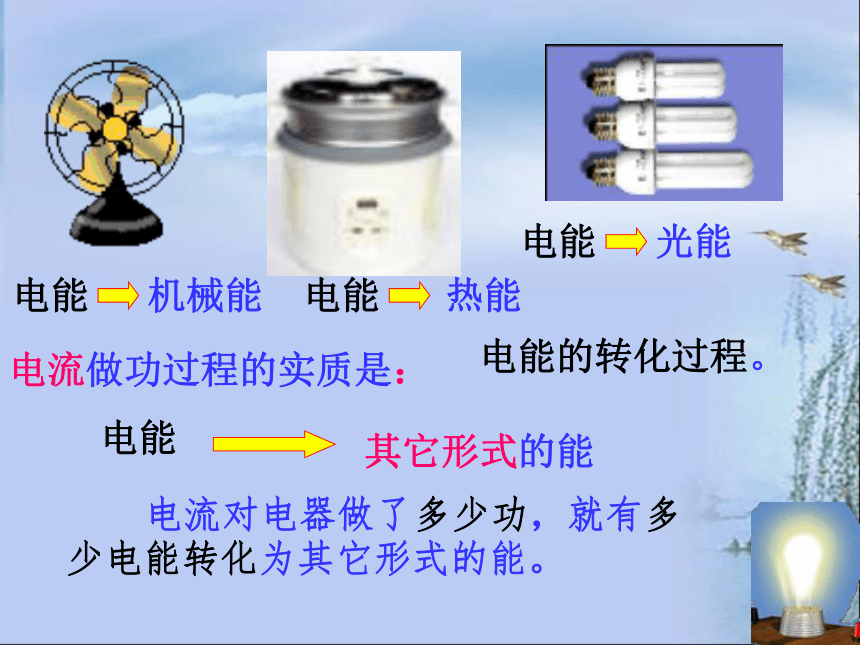

（如果可以，请说出能是怎么转化的？）电能机械能电流做功过程的实质是：电能热能电能光能电能的转化过程。电能其它形式的能 电流对电器做了多少功，就有多少电能转化为其它形式的能。5.3.6 电能的利用再思考：你们家的下列用电器工作时，将电能转化成了什么能？电视机油烟机应急灯夏天太热了，我们常用空调或电风扇你奶奶会选择用哪一种？为什么？相同时间内消耗的电能不同。相同时间内电流做的功不同。电流做功的快慢不同！电功率不同！电流在单位时间内所做的功——电功率你能用自己的语言描述：什么是电功率吗？单位：1Kw=1000w表示电流做功的快慢。用电器铭牌额定功率650w额定功率425w离心洗、波轮洗额定输入功率425w脱水额定输入功率210w1、什么是额定功率？2、为什么要标明额定功率？用电器铭牌1、什么是额定功率？用电器在额定电压下工作时，消耗的功率。2、什么是额定电压？用电器正常工作时的电压——额定电压说一说：图中用电器的额定电压和额定功率的含义。用电器铭牌电饭锅正常工作时，两端的电压为220V电饭锅在额定电压下工作时，消耗的功率为650W。？？输入功率是指电器消耗的总功率。额定输入功率：用电器在额定电压下工作时，消耗的总功率。猜一猜、估一估0.001W40W猜一猜，估一估47cm彩色电视机15-60W普通照明灯950-2300W阅读教材：117页表格：一些电器设备的功率读图：两个白炽灯铭牌2.为什么要给用电器标明额定电压和额定功率？能否根据你的日常生活经验作出猜测？你们观察过家里100W、40W、 25W等不同灯泡的亮度吗？探究：灯泡的亮度与电功率有什么关系？猜测：2、设计电路图验证猜测。 可能是灯泡的电功率越大，灯泡越亮。3、实验注意点:⑴注意连接电路时开关应该打开
⑵滑动变阻器移到最大阻值处。4.操作方法：闭合开关后，慢慢移动滑动变阻器,使两灯均发光,观察两灯的发光强弱.(注意:滑动变阻器别短路)
(实验结束后打开开关,不要拆除电路.)探究：灯泡的亮度与电功率有什么关系？猜测：5.交流实验现象:较暗较亮 灯泡的电功率越大，灯泡越亮。 可能是灯泡的电功率越大，灯泡越亮。根据实验现象和老师提供的信息,你能否归纳出探究结论:较大较小?继续操作:如图,将B灯拆下,改用电压表, 闭合开关,在电压表示数为2.5伏时再次观察灯的亮度,然后移动滑动变阻器,使电压表示数为1.5伏,再观察灯的亮度,再次移动滑动变阻器,使电压表示数为2.8伏或3伏,观察灯的亮度.交流实验现象:较暗较亮由此实验你有什么启示? 灯泡的亮度决定于实际功率的大小. 灯泡的额定功率大小不能决定灯泡的亮度强弱?电能的利用第二课时电流所做的功叫做电功
单位有焦耳实质是电能转化为其他形式的能的过程。知识回顾一、电功率的意义：表示电流做功快慢的二、电功率的定义：单位时间里完成的电功叫做电功率三、电功率的计算公式：四、电功率的单位：=1焦/秒1瓦知识回顾正常工作不能正常工作易损坏＝＜＞较暗较亮额定值与实际值的关系：1、将一个标有“PZ220---100”字样的家庭照明灯泡问：
（1）它的额定电压、
额定功率各是多少？额定电压：220伏 .额定功率：100瓦实际电压：220伏 实际功率：等于100瓦（2）接入到220伏的电路中。它的实际电压、实际功率与额定值间有何关系？比较2、如果将它改接到380伏的电路中。问：
（1）它的额定电压、
额定功率各是多少？额定电压：220伏
额定功率：100瓦实际电压：380伏 实际功率 > 100瓦（2）它的实际电压、实际功率与额定值间有何关系？2、如果将它改接到200伏的电路中。问：
（1）它的额定电压、
额定功率各是多少？（2）它的实际电压、实际功率与额定值间有何关系？额定电压：220伏
额定功率：100瓦实际电压：200伏 实际功率 < 100瓦5.规律:灯泡亮暗实际电功率随电压而变化猜一猜:电灯或用电器实际电功率都跟因素有关?实验：电功率与哪些因素有关？(1)一:实验思路:二:实验电路图:把以上2只灯泡并联在电路中，观察灯泡亮暗与电流表的示数电功率可能与电压大小、电流大小有关.(电压相同)猜想：你能告诉我你看到了什么吗?三:观察结果记录在下表中:四:结论: 在电压相等情况下,通过灯泡的电流越大,灯泡消耗的电功率越大,灯越亮3V(相等)3V(相等)暗亮1A2A实验：电功率与哪些因素有关？(2)一：实验思路：二：实验电路：如图 L1 与L2串联
闭合电键观察电压
表示数与灯泡暗亮：电功率可能与电压大小、
电流大小有关.(电流相同)猜想三：把观察结果记录在下表中相等相等3V，3W 3V 6W亮暗2V1V四:结论:在电流相等时,灯泡两端电压越大,灯泡的实际电功率也越大,灯越亮决定电功率大小的因素:Ｕ和Ｉ电功率的计算公式：电功率= 电压×电流即:P = U I（计算式）单位:1瓦特 = 1焦/秒 = 1 伏特.安培电流越大,电压越大,电功率也越大.有推导公式吗？(根据欧姆定律)P=U2/R=I2R=W/t（定义式）电流所做的功叫电功。 那如何计算呢？W=Pt=UIt=U2t/R=I2RtW=UIt1焦耳=1伏·安·秒 将一如图所示的灯泡接在220V的电路上，通过灯泡的电流多大？如果改接在230V的电路上，实际 功率多大？解完这一道题你有什么想法吗？并联串联4. 电功率计算注意①实际电功率随电压变化而改变③电灯泡的电阻一般不变,当电压
发生改变时,引起电流变化,从而
引起实际电功率大小变化.②灯泡亮暗由实际电功率大小决
定.你认识它们吗？电能表俗称：电度表又称：千瓦时计（KW·h）1千瓦时=103瓦×3600秒
=3.6×106焦现在你知道我们是干什么的了吧？测量消耗电能（电功）的工具思考 有台电风扇,因为铭牌被磨损,看不出它的功率有多大。你能用电能表来粗测它的功率吗？测量原理(公式)：需要测量的数据：需要的测量工具： 时间t和
这段时间内消耗的电能Ｗ钟表和电能表1.普通家用白炽灯泡“220v.60w”正常工作时通过灯丝的电流为多少安?2．一只6V 3.6W的小灯泡要把它
接到电压为９V的电源上并正常
发光问:
(1)应串联一个多大的电阻?
(2)现有1欧,2欧,３欧,5欧,10欧的定
值电阻各一只,应怎样选择____和
____电阻_____联起来接到电路上０.２７Ａ５欧２欧３欧串例:一个标有6V 3W字样的小灯泡
如果接在6伏特的电源上工作通过
灯泡电流是多少,灯实际电功率是
多少,该灯泡的电阻是多少?灯亮度
怎样?
(1)若接在电源电压是8伏特的电路
上实际电功率是多少,灯亮度怎样?
(2)若接在3伏特电路上实际电功率
是多少?亮度怎样变化?0.5A 　3w 　12欧　　正常发光5.3w　　过亮0.75w 较暗3.如图所示,6V 7.2W小灯泡和2A
10欧的滑动变阻器串联后接入电
源电压8伏特的电路中,开关闭合
后计算:
ab6V 7.2W(1)变阻器滑片在
a和b时,变阻器接
电路的电阻及灯
泡消耗的实际功率(2)灯泡正常发光时变阻器接入电阻例.在图所示的电路中，灯泡L上标有“6V 3W”字样，滑动变阻器的最大阻值是8欧姆。当变阻器的滑片P在中点时，闭合电键S，灯泡L恰能正常发光；当变阻器滑片P滑到b端时，电灯L上的实际电压是…（ ）　A．3伏 　B. 4.5伏
　C．6伏 D．7.5伏例;将标有6V 6W 的L1与标有6V
3W的L2串联在9V的电路上,哪灯
更亮些?L1消耗的实际电功率是
多少?L1与L2两端的电压之比是
多少?通电1分钟L1有多少电能消
耗?例:一个标有6V 3W字样的小灯泡
如果接在6伏特的电源上工作通过
灯泡电流是多少,灯实际电功率是
多少,该灯泡的电阻是多少?灯亮度怎样?
(1)若接在电源电压是8伏特的电路
上实际电功率是多少,灯亮度怎样?
(2)若接在3伏特电路上实际电功率
是多少?亮度怎样变化?
