3.6电能的利用[上学期]

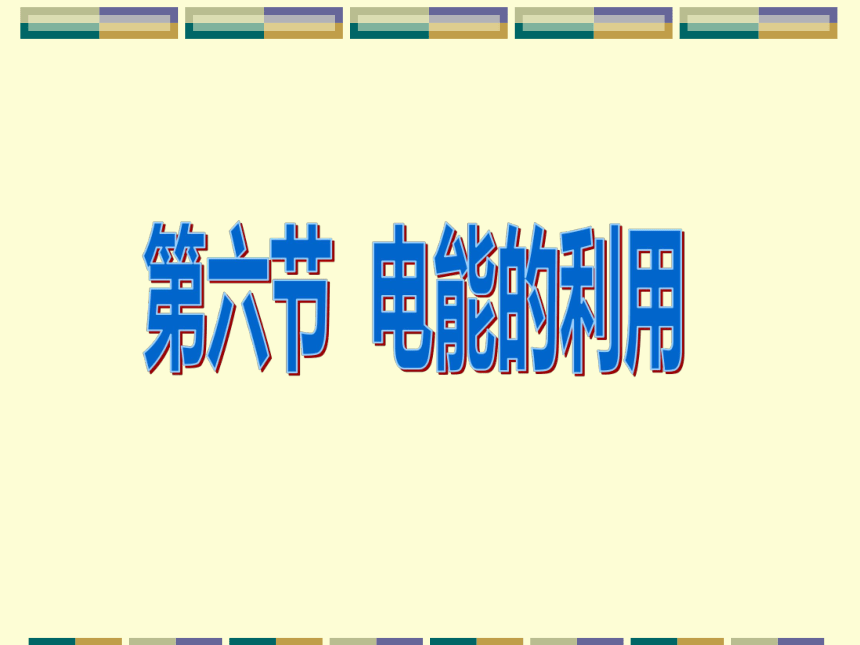

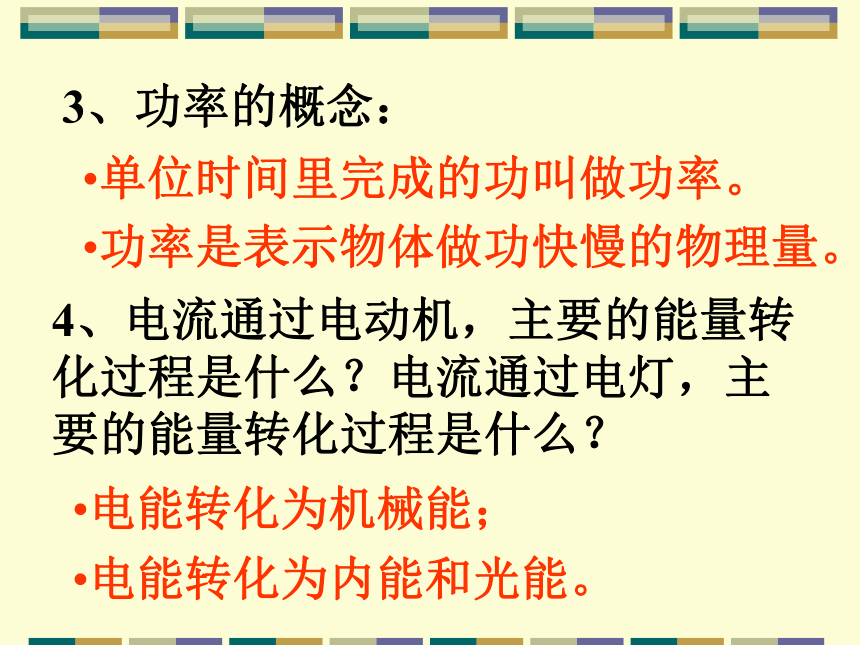

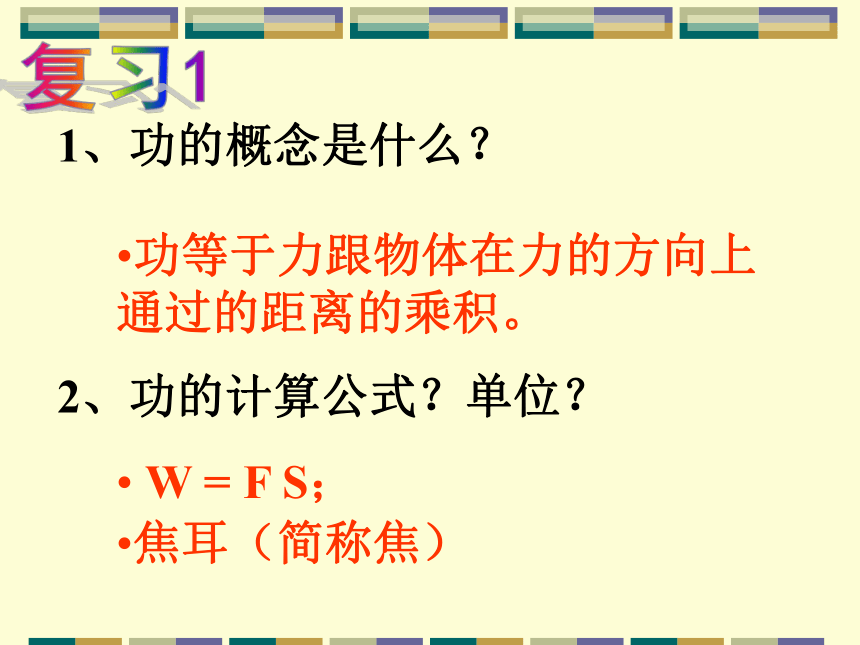

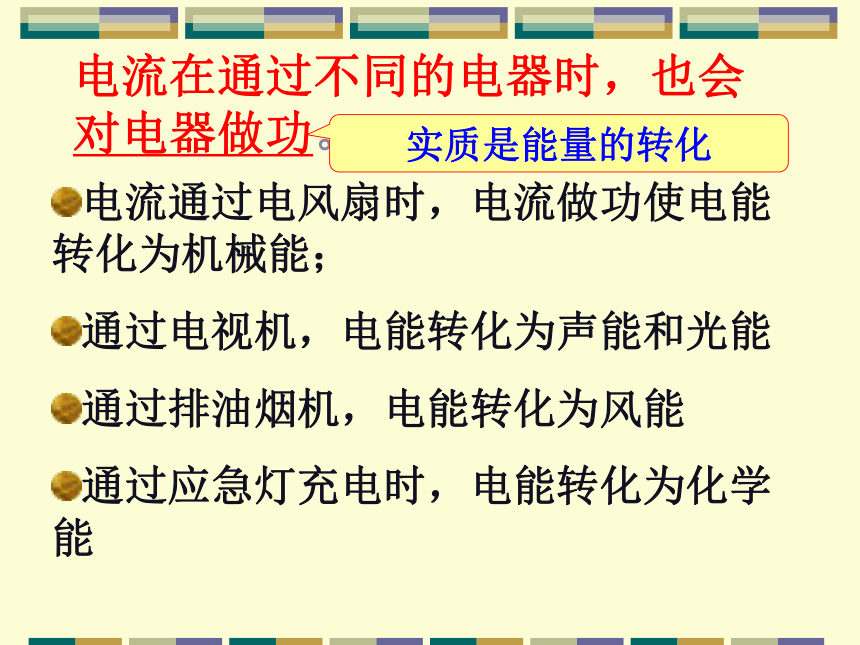

课件29张PPT。第六节 电能的利用复习11、功的概念是什么？功等于力跟物体在力的方向上通过的距离的乘积。2、功的计算公式？单位？ W = F S；焦耳（简称焦）4、电流通过电动机，主要的能量转化过程是什么？电流通过电灯，主要的能量转化过程是什么？电能转化为机械能；电能转化为内能和光能。3、功率的概念：单位时间里完成的功叫做功率。功率是表示物体做功快慢的物理量。电流在通过不同的电器时，也会对电器做功。电流通过电风扇时，电流做功使电能转化为机械能；
通过电视机，电能转化为声能和光能
通过排油烟机，电能转化为风能

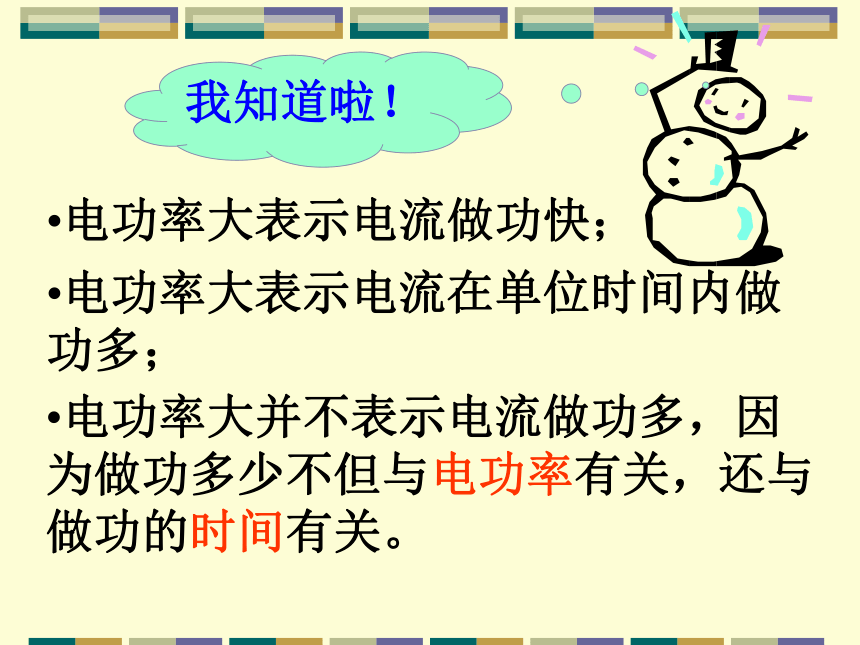

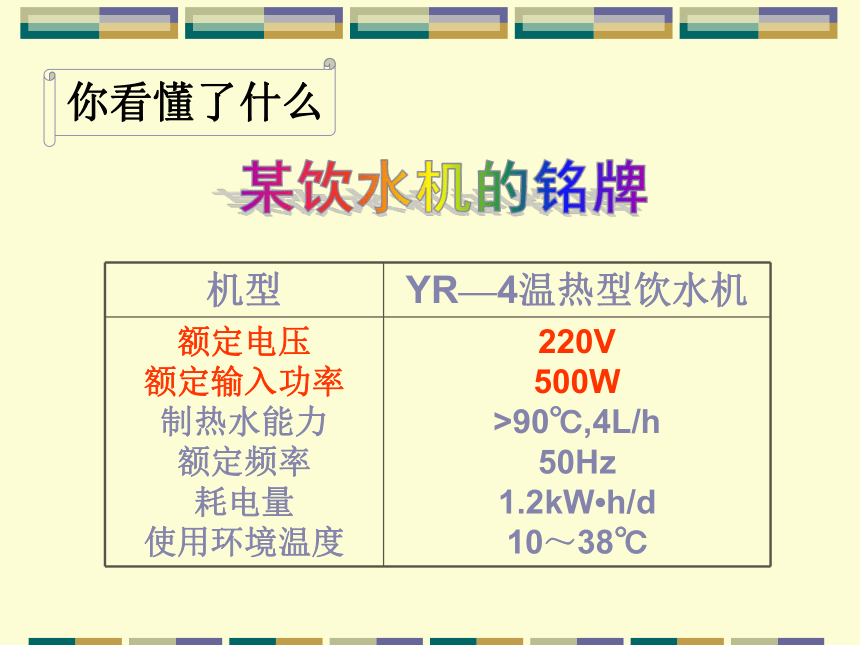

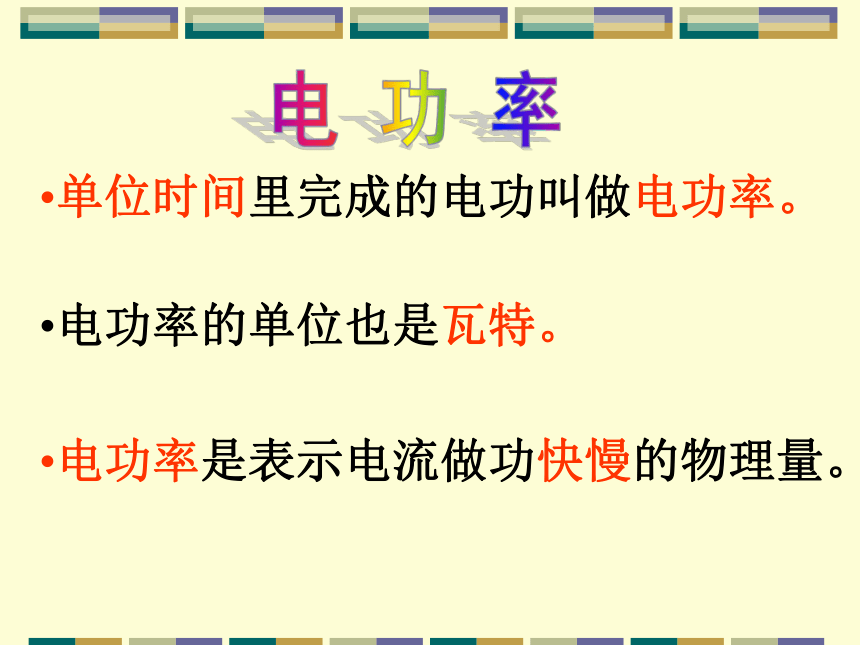

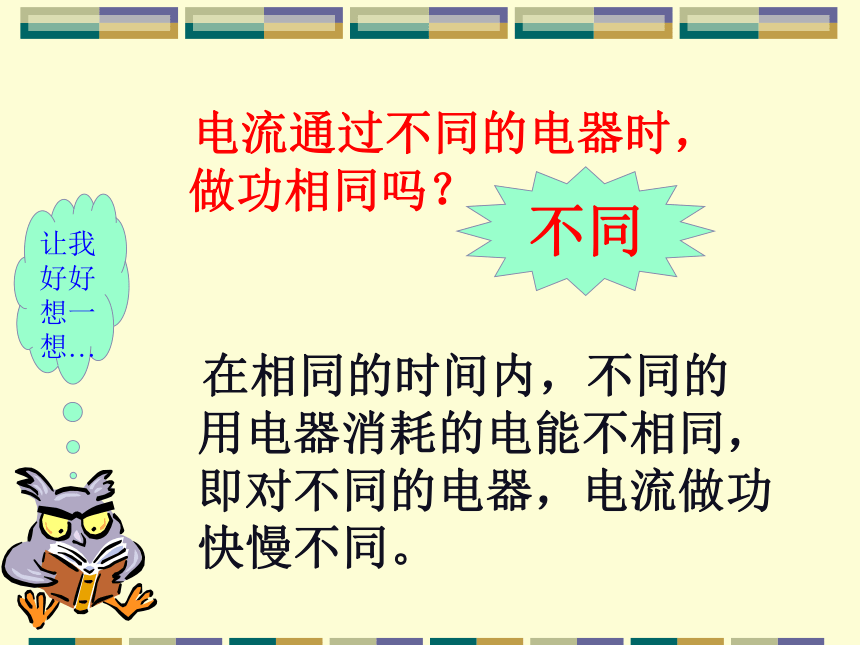

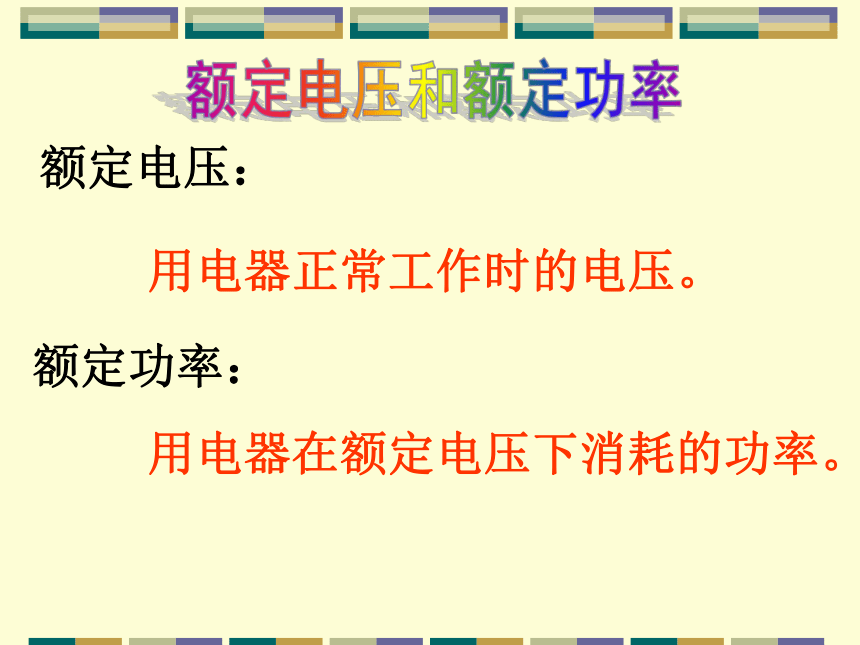

通过应急灯充电时，电能转化为化学能实质是能量的转化 电流通过不同的电器时，做功相同吗？让我好好想一想… 在相同的时间内，不同的用电器消耗的电能不相同，即对不同的电器，电流做功快慢不同。不同电 功 率电功率是表示电流做功快慢的物理量。单位时间里完成的电功叫做电功率。电功率的单位也是瓦特。电功率大表示电流做功快；电功率大表示电流在单位时间内做功多；电功率大并不表示电流做功多，因为做功多少不但与电功率有关，还与做功的时间有关。我知道啦！某饮水机的铭牌你看懂了什么额定电压和额定功率额定电压：用电器正常工作时的电压。额定功率：用电器在额定电压下消耗的功率。灯泡上标有“220V 100W”，它的含意是：
220V是该灯泡的额定电压，即该灯泡在220伏的电压下能正常发光；
100W是该灯泡的额定功率，即该灯泡正常发光时的功率是100W.我会说：探究：灯泡的亮度跟电功率的关系：设计需要器材及连接方式：电源、灯泡、灯座、开关、导线100W15W结论：电功率不同的灯泡：
实际电功率越大，灯泡越亮；
实际电功率越小，灯泡越暗。控制变量法(1)将两只灯泡并联接在电路中，结论：电压相等时，电流越大，灯泡消耗的电功率越大电功率与那些因素有关？(2)将两只灯泡串联接在电路中，结论：在电流相等的条件下，灯泡两端的电压越高，灯泡消耗的电功率越大。电功和电功率的计算：电功率：P=UI电功率的单位：
①瓦特，简称瓦，用W表示。
②1瓦特＝ 1伏●安
③千瓦，用kW表示。
1千瓦＝1000瓦特。 处理前面两组实验数据可得：练习1：一电器在200v电压下功率是40w，电流多大？它的电阻多大？ 2、一40Ω的电阻在120v电压下电流多大？功率多大？3、一只80w的灯泡正常工作的电流是0.6A，它的额定功率多大？0.2A 1000Ω3A 360W48W灯泡上标有“PZ220—25”它的含意是：
灯泡的额定电压是220伏，额定功率是25瓦。
利用“PZ220—25”可以计算：②灯泡的额定电流，利用的公式是：U额P额①灯泡的电阻，利用的公式是： 一灯泡标有220V40W字样，问：
1、这些字样的含义___________________________。
2、该灯正常工作时，通过它的电流是多少？
3、该灯正常工作时，灯丝的电阻是多少？4、该灯工作1分钟，通过的电量为多少？5、一度电可供该灯工作多少小时？6、该灯工作10小时，消耗电能多少？合多少度？7、当把该灯与220V100W的灯串联后接入220V的电路中，两盏灯各自的实际功率分别为多少？哪盏灯较亮？I=P/UR=U2/PW=Pt8、为了使该灯接入382V的电路后能正常工作，应加装一个多大的电阻？9、上题中这个串联的电阻的电功率为多大？它1分钟内产生的热量为多少？10、把该灯接入110V的电路中，灯丝的电阻多大？通过的电流多大？此时该灯的电功率是多少？如何测量电功率.exe电功率？原理：P=UI思考：1、滑片向左移动，灯的功率会怎样?
2、一灯的额定电压知道，如何测额定功率？什么叫做电功？电流所做的功叫做电功；电流做功过程的实质是电能转化为其他形式的能的过程。它的单位是什么？焦耳（瓦·秒）度（千瓦·时）——可用电能表测量简称：电表电功的计算：因为：所以：W=Pt=UIt4.如何测量电功？
电功通常用电能表测量。把电能表连在电路中，电能表的计数器上前后两次读数之差，就是这段时间内用电的度数。思考：1、3000R/kwh的含义是什么？表盘转9000转耗电多少度？2、一电器正常工作5min表盘转了120转，耗电多少度？此电器的额定功率是多大？ 3、你能用电能表测家用电器的功率吗？例1：一盏灯连接在照明电路中，通过的电流是68毫安，求：①灯的功率是多少？②每天通电3小时，一个月按30天计算，用电多少度？解：P=UI=220伏×0.068安＝14.96瓦。W=Pt=0.01496千瓦×3×30小时≈1.35度答：灯的功率是14.96瓦，一个月用电约1 . 35度。例2：一只“200—40”的灯在200v电压下正常工作5小时，它正常工作时的电阻、电流是多大？消耗多少电能？它几小时耗电1度？ 解：
<1>根据P=UI和I=U/R得：I=P/U=40w/200v=0.2A R=U/I=200v/0.2A
=1000Ω <2>W=UIt=200vX0.2AX5X3600s =720000J<3>1度=1kw.h 40w=0.04kw 根据P=W/t得：t=W/P=1kw.h/0.04kw=25h答：-----例3：有两盏灯泡上分别标着“200v，40w”和“200v，80w”的字样，如果把它们并联在200v电压下，电源输出的电流时多少？如果把它们串联在400v电压下谁亮？解：<1>并联时：U1=U2=U=200V P1=40W P2 = 80W根据P=UI得：I1=P1/U1=40W/200V=0.2A
I2=P2/U2=80W/200V=0.4AI=I1+I2=0.2A+0.4A=0.6A <2>串联时：R1=U额12/P额1=R2=U额22/P额2=（200v）2/80w=500 ΩR总=R1+R2=1000 Ω +500 Ω =1500 Ω根据I=U/R得：I=U总/R总=400v/1500 Ω = 0.27A=I1=I2U1=IR1=0.27AX1000 Ω=270V U2=IR2=0.27AX500Ω=135VP1=U1I1=270VX0.27A= P2=U2I2=135VX0.27A=答：/40v=1000Ω例4：如图，求 ：
1、灯泡正常发光时R0的值。R02、若让灯的功率在2w-1w之间变化，R0的变化范围是多大？解：灯正常发光时，U=4V P=2W 根据P=UI得：I=P/U=2W/4V=0.5A=IROURO=U总-U=12V-4V=8VRO=URO/IRO=8V/0.5A=16 Ω<2>灯的电阻不变为：
R=U额2/P额=（4v）2/2w=8Ω灯的功率为1w时，根据P=UI,I=U/R得：P=U2/R =I2.R U2=PR=8 ΩX1w=8 U=2.8VI2=P/R=1w/8Ω I=0.4A串联时：URO=U总-U=12V-2.8V=9.2VRO=URO/I=9.2V/0.4A=25.5 Ω 答：
