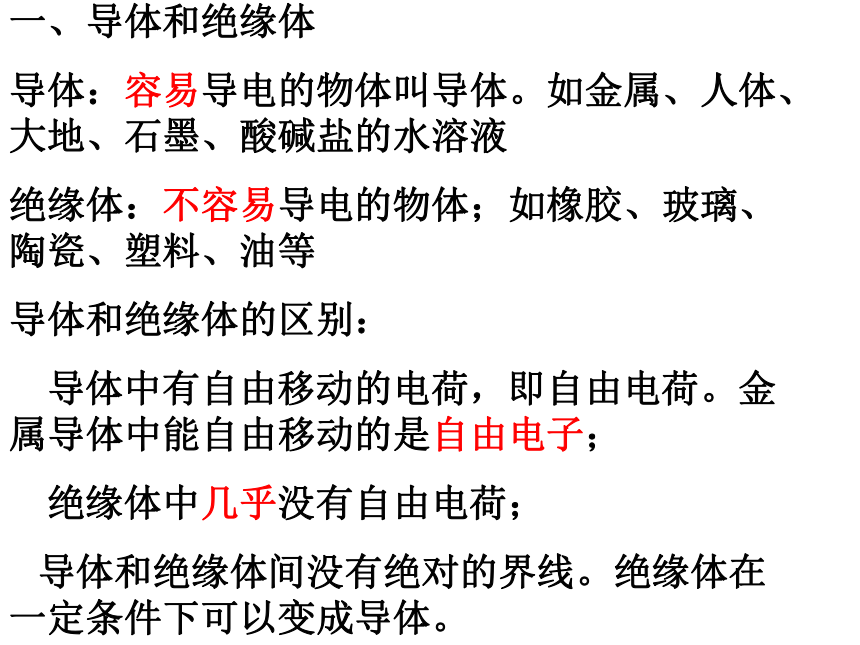

课件23张PPT。电和磁复习一、导体和绝缘体
导体：容易导电的物体叫导体。如金属、人体、大地、石墨、酸碱盐的水溶液
绝缘体：不容易导电的物体；如橡胶、玻璃、陶瓷、塑料、油等
导体和绝缘体的区别：
导体中有自由移动的电荷，即自由电荷。金属导体中能自由移动的是自由电子；
绝缘体中几乎没有自由电荷；
导体和绝缘体间没有绝对的界线。绝缘体在一定条件下可以变成导体。二、电路

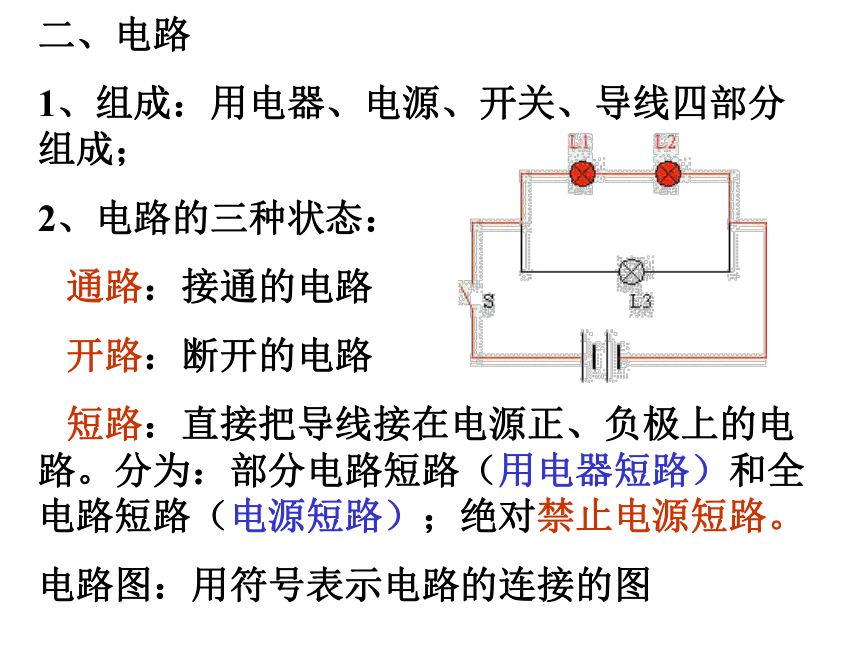

1、组成：用电器、电源、开关、导线四部分组成；
2、电路的三种状态：
通路：接通的电路
开路：断开的电路
短路：直接把导线接在电源正、负极上的电路。分为：部分电路短路（用电器短路）和全电路短路（电源短路）；绝对禁止电源短路。

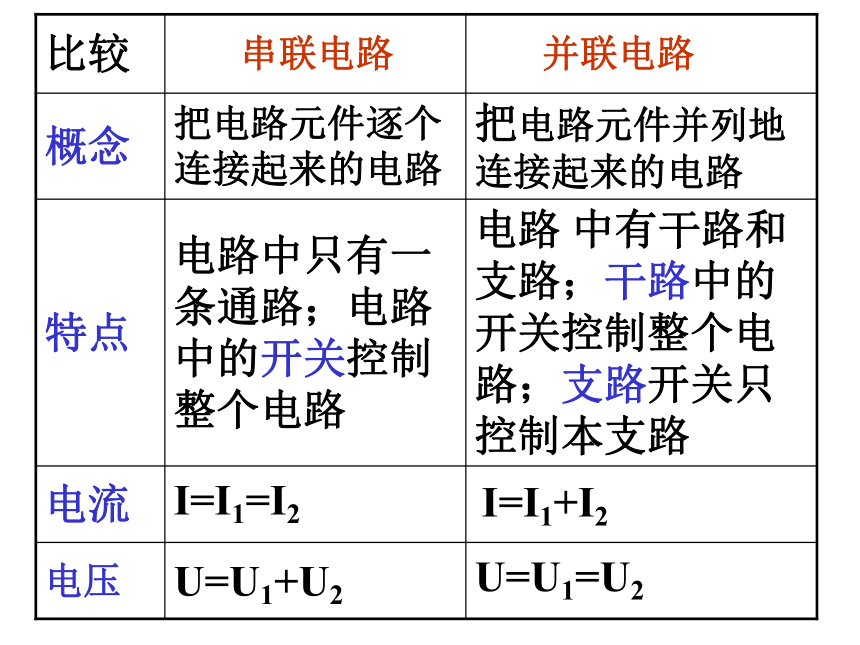

电路图：用符号表示电路的连接的图U=U1=U2I=I1+I2电压U=U1+U2I=I1=I2电流电路 中有干路和支路；干路中的开关控制整个电路；支路开关只控制本支路电路中只有一条通路；电路中的开关控制整个电路特点把电路元件并列地连接起来的电路把电路元件逐个连接起来的电路概念 并联电路 串联电路比较 电流、电压和电阻

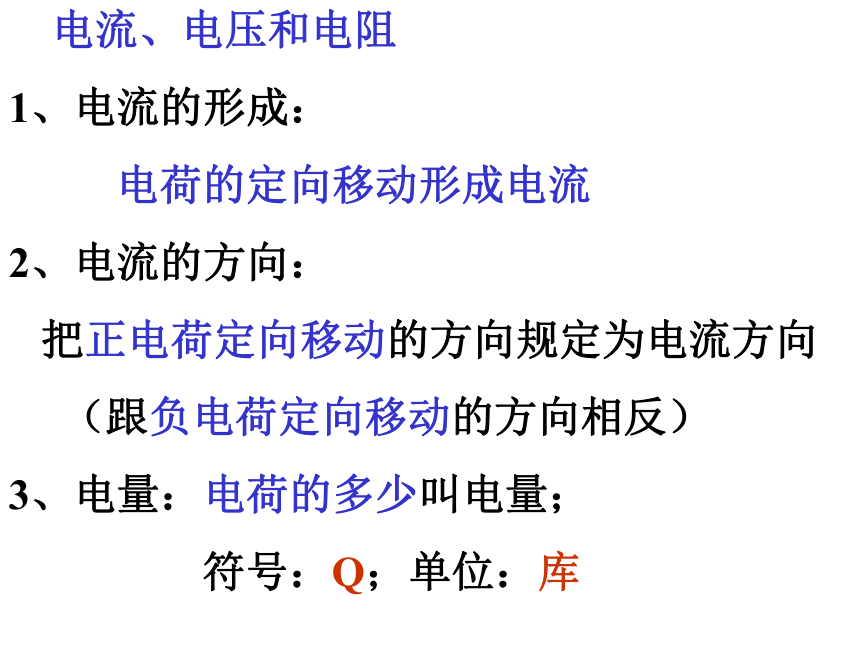

1、电流的形成：
电荷的定向移动形成电流
2、电流的方向：
把正电荷定向移动的方向规定为电流方向
（跟负电荷定向移动的方向相反）
3、电量：电荷的多少叫电量；

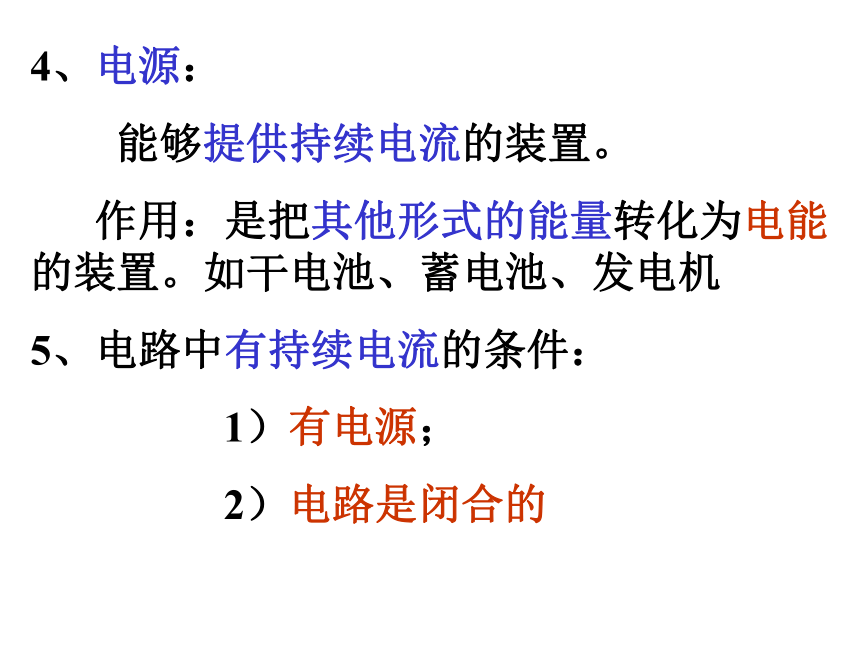

符号：Q；单位：库4、电源：
能够提供持续电流的装置。
作用：是把其他形式的能量转化为电能的装置。如干电池、蓄电池、发电机
5、电路中有持续电流的条件：
1）有电源；
2）电路是闭合的

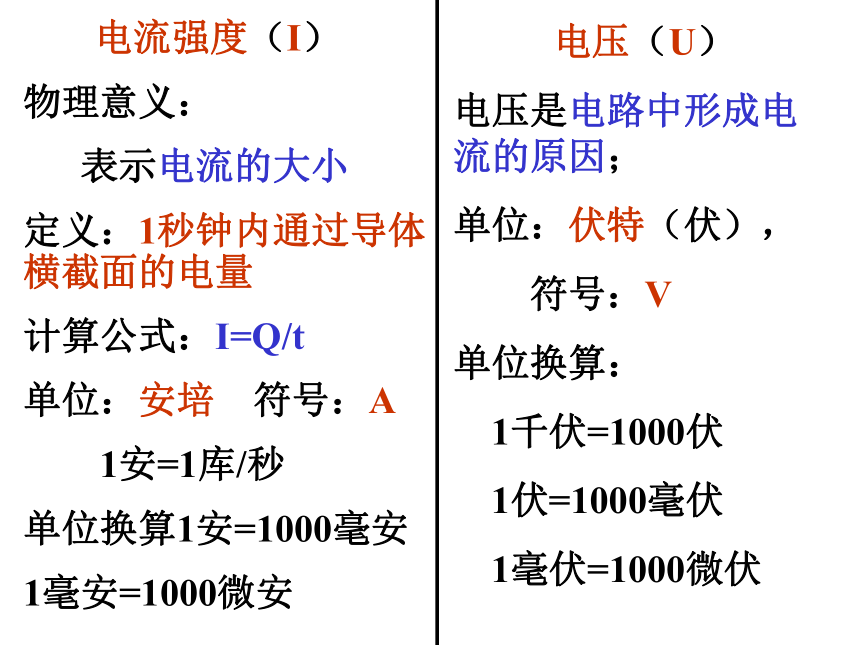

电流强度（I）
物理意义：
表示电流的大小
定义：1秒钟内通过导体横截面的电量
计算公式：I=Q/t
单位：安培 符号：A
1安=1库/秒
单位换算1安=1000毫安
1毫安=1000微安 电压（U）
电压是电路中形成电流的原因；
单位：伏特（伏），
符号：V
单位换算：
1千伏=1000伏
1伏=1000毫伏

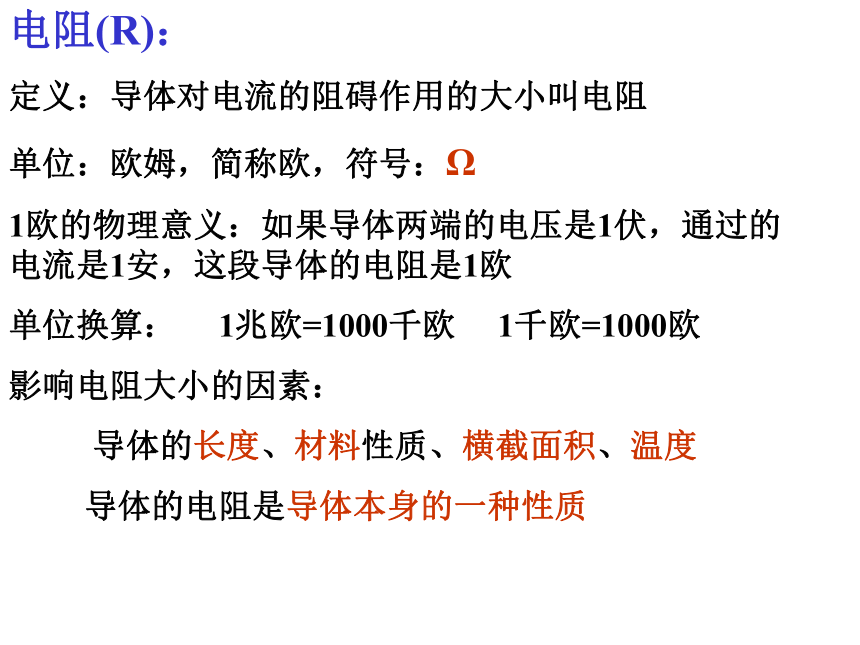

1毫伏=1000微伏电阻(R)：
定义：导体对电流的阻碍作用的大小叫电阻
单位：欧姆，简称欧，符号：Ω
1欧的物理意义：如果导体两端的电压是1伏，通过的电流是1安，这段导体的电阻是1欧
单位换算： 1兆欧=1000千欧 1千欧=1000欧
影响电阻大小的因素：
导体的长度、材料性质、横截面积、温度

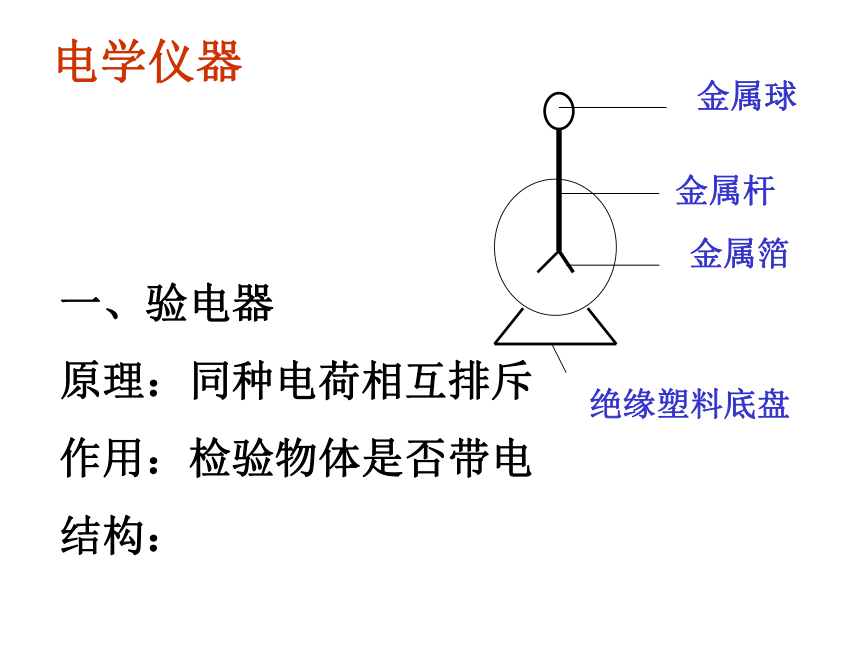

导体的电阻是导体本身的一种性质一、验电器
原理：同种电荷相互排斥
作用：检验物体是否带电
结构：金属球金属杆金属箔绝缘塑料底盘电学仪器
练习
1、在一导体两端加6伏电压时，通过它的电流为0。2A，当它两端电压变为3伏时，通过它的电流为——，它的电阻是——欧，当它两端不加电压时，导体的电阻是——。
2、如图电路，要使L1、L2成串
联电路，应闭合——，要使L1、
L2成并联电路应闭合开关——，
若同时闭合S1、S2、S3，电路
成————状态。3、如图所示的电路中，电源电压6V，当S1闭合，S2断开时，灯L2两端电压为2V，此时电流表的示数为0。2A，求：
（1）灯L1、L2的电阻阻值各是多少？
（2）当S1、S2都闭合时，通过灯L1的电流是多少？5、如图所示，电源电压不变，电阻R1=60 Ω，当滑动变阻器R2的滑片P位于b端时，电压表的示数为18V，当滑片P位于R2的中点时，电压表的示数为12V，求：
（1）电源电压 （2）滑动变阻器的最大值
（3）滑片P位于中点和b端时，电流表示数之差1、作用：测电路中的电流大小
2、使用注意事项：
1）必须跟被测电路串联
2）电流从“+”接线柱流进，“-”接线柱流出
3）不能超过量程
4）绝对不允许把电流表直接接到电源两极上
4）使用前应调零二、电流表3、读数、量程、最小刻度4、量程的确定：
试触法
先用导线接触大量程，
观察指针偏转的角度 量程 0～ 0.6A 0～ 3A
最小刻度 0.02A 0.1A
示数 0.44A 2.2A 电压表1、作用：测导体两端的电压
2、使用注意事项：
1）必须跟被测电路并联
2）电流从“+”接线柱流进，
“-”接线柱流出
3）不能超过量程
4）使用前应调零量程 0～ 3V 0～ 15V
最小刻度 0.1V 0.5V
示数 0.8V 4.0V滑动变动器
1、原理：改变电阻线接入电路中的长度来改变电阻
2、作用： 改变接入电路的电阻来改变电路中的电流
3、 示意图符号4、使用： 接法：一上一下
将A、D接入时，有效电阻是________；当滑片P移向A时，接入的电阻__________AP减少5、“20，1A”意义：_______________;_______________;
电阻箱
1、原理：改变电阻线在电路中的长度，其阻值大小可知；
2、范围：0—9999之间的任意整数值
3、与滑动变阻器的区别；
A、滑动变动器能连续改变连入电路的阻值，但不能知道阻值大小；
B、电阻箱只能跳跃式改变接入电路的电阻，能知道阻值大小欧姆定律研究I跟U、R的关系2、保持U不变，改变R，研究I跟U的关系1、保持R不变，改变U，研究I跟U的关系结论：当电阻不变时，导体中的电流跟这段导体两端的电压成正比结论：在电压不变时，导体中的电流跟这段导体的电阻成反比公式：变形：U=IR 用电压表和电流表测电阻伏安法测电阻原理：实验步骤：
1 按电路图连接电路
2 检查无误后，闭合S，移动滑片P到第一个位置，分别读出U1、I1；
3、再移动滑片，读出第二、三位置的U2、I2和U3、I3
4、算出R1 、 R2、 R3、再求平均值滑动变阻器的作用；注意事项；简单磁现象
1、磁铁具有吸引_____________等物质的性质，叫磁性；具有磁性的物体叫______；
2、磁体的性质：磁体各部分的磁性强弱不同。磁体上磁性最强的部分叫_______；磁针静止时，磁极大致______指向。指南的磁极叫_______（S极）；指北的磁极叫_______（N极）。一个磁体总有两 个磁极，________互相排斥，_______互相吸引；
3、使原来没有磁性的物体得到磁性的过程，叫_____；
4、磁体周围存在_______；磁场的基本性质是对放入其中的磁体产生_____的作用，磁体间的相互作用是通过_______而发生的。5、磁场是有______的，在磁场中某一点小磁针_______的指向，就是这一点的磁场方向。为了形象而又方便地显示磁场方向，而假想的一些曲线，叫_________。
磁感线上任何一点的曲线方向都跟该点磁针_____所指的方向相同；磁铁周围的磁感线都是从_______出来，回到________；6、奥斯特实验表明_________________________
7、通电螺线管周围也存在磁场。通电螺线管两端的极性与————有关，其关系可以用———（也叫安培定则）来判定。
用右手握螺线管，让四指弯向螺线管中电流方向则大姆指所指的那一端是通电螺线管的北极。
电磁铁
将通电螺线管紧密地套在一个铁心上，电磁铁有通电时有磁性，断电时无磁性
电磁铁在的电流越大，它的磁性越强
在电流一定时，线圈匝数越多，磁性越强
